Установка для поверки и градуировки датчиков температуры УПСТ-2М

Цена и срок изготовления
по запросу

используется в органах Государственной метрологической службы и в метрологических лабораториях юридических лиц и представляет собой единый метрологический комплекс.

|  ТУ 50-96 ДДШ 1.270.003 ТУ



Установка для поверки и градуировки датчиков температуры УПСТ-2М предназначена:

  • для поверки (калибровки) и градуировки образцовых термоэлектрических преобразователей 2-го и 3-го разрядов и рабочих термоэлектрических преобразователей всех типов в диапазоне температур от 0 до 1200 °С двумя методами (прямого и поэлектродного сличения) в соответствии с ГОСТ8.338-2002, МИ 1744-87;
  • для поверки (калибровки) и градуировки термопреобразователей сопротивления в диапазоне температур от 0 до 1200°С в соответствии с ГОСТ 8.461-2009.



Установка обеспечивает одновременную поверку и градуировку 8 преобразователей термоэлектрических и 10 термопреобразователей сопротивления.



Установка для поверки и градуировки датчиков температуры УПСТ-2М полностью заменяет серийно выпускаемые установки УПСТ-1, УПСТ-2 и УТТ-6 и обладает следующими преимуществами:

  • возможностью поверки и градуировки термопреобразователей двумя методами прямого и поэлектродного сличения,
  • возможностью поверки и градуировки образцовых термопреобразователей,
  • меньшими по сравнению с УТТ-6 и УПСТ-2 габаритными размерами и массой блока управления,
  • универсальностью (блочно-модульная конструкция дает возможность поставки в различной комплектации),
  • каждое изделие, входящее в состав УПСТ-2М, может поставляться самостоятельно.



В качестве устройств воспроизведения температур в установке для поверки и градуировки датчиков температуры УПСТ-2М используются термостаты и печи. Поставляемые в составе термостатов (кроме нулевого и парового) и печей регуляторы температуры обеспечивают независимое задание и автоматическое поддержание заданных температурных режимов в печах или термостатах, что создает удобство при эксплуатации.
В качестве измерительного прибора используется измеритель В7-99.



При использовании В7-99 c программой автоматизации УПСТ поверка термоэлектрических преобразователей по ГОСТ 8.338-2002 проводится в полуавтоматическом режиме.

Программа автоматизации УПСТ формирует протокол поверки.



ОПИСАНИЕ АВТОМАТИЗАЦИИ ПРОГРАММЫ УПСТ (для В7-99):
Программа руководит действиями пользователя по коммутации входов БИ-1, снимает показания с измерителя В7-99, накапливает данные измерений при проведении поверки и формирует протокол поверки, сохраняя результаты в базе данных для последующего просмотра.

Наряду с прецизионным милливольтметром, печами и термостатами основными элементами установки для поверки и градуировки датчиков температуры УПСТ-2М являются блоки измерительные БИ-1 и БИ-2.
Блок измерительный БИ-1 предназначен для коммутации измерительных цепей при поверке и градуировке преобразователей термоэлектрических.
Блок измерительный БИ-2 предназначен для регулирования тока и коммутации измерительных цепей при поверке и градуировке термопреобразователей сопротивления.Для уменьшения перепада (градиента) температуры в рабочей зоне печь МТП-2МР-50-500 может использоваться совместно с никелевыми выравнивающими блоками. Предприятие может поставлять выравнивающие блоки, изготовленные по эскизу потребителя, либо блоки-заготовки, в которых потребитель может самостоятельно высверливать отверстия под конкретные датчики температуры.

Характеристики УПСТ-2М

Диапазон воспроизводимых температур, °С

в пределах 0…1200, зависит от термостатов и печей, входящих в состав конкретной УПСТ-2М

Применяемый прецизионный измеритель напряжения измеритель В7-99*
Количество одновременно поверяемых (калибруемых, градуируемых) датчиков, шт.:
- преобразователей термоэлектрических до 8
- термопреобразователей сопротивления до 10
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.1
Температура окружающего воздуха, °С 20±5
Питание ~ 220 В; 50 Гц

Габаритные размеры, масса и потребляемая мощность термостатов, печей, измеритель В7-99 и др. составных частей УПСТ-2М – см. соответствующие описание в разделе “МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ”

* при необходимости вместо В7-99 может использоваться любой тип вольтметра постоянного тока класса точности не более 0,01 на пределе измерения 100 мВ и с разрешающей способностью не более 1 мкВ



Характеристики Блок измерительный
 БИ-1 БИ-2
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.1
Температура окружающего воздуха, °С 20±5
Питание не требует ~ 220 В; 50 Гц
Потребляемая мощность**, Вт, не более - 10
Габаритные размеры**, мм, не более 242х132х470
Масса**, кг, не более 5 6,5

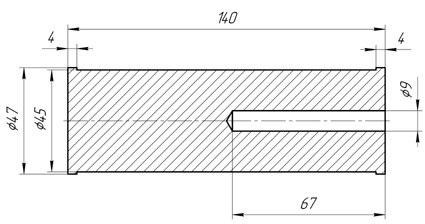

Рис.1 Блок выравнивающий

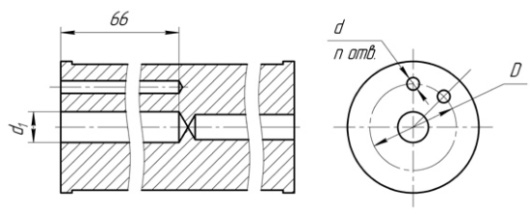

Рис.2    Остальное - см. рис.1

Устанавливает потребитель при заказе:

- размеры (d, d1),
- взаимное расположение (D),
- количество отверстий (n)



Установка для поверки и градуировки датчиков температуры УПСТ-2М
Установка для поверки и градуировки датчиков температуры УПСТ-2М

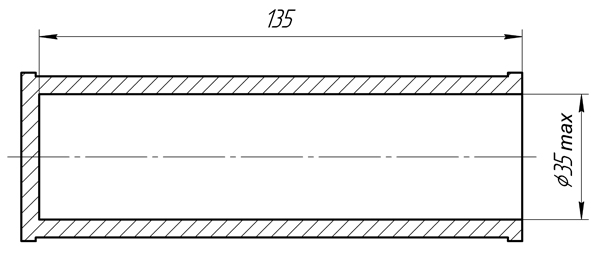

Рис.3
Остальное - см. рис.1

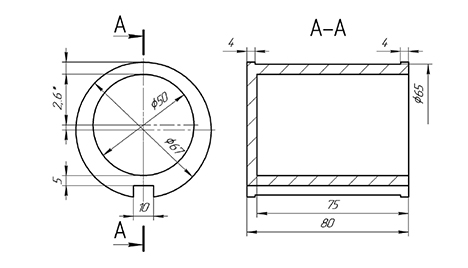

Рис.4 Блок выравнивающий МКСН.715131.014

Блок выравнивающий для печи МТП-2МР-70-1000 имеет длину 80 мм. и изготавливается в одном исполнении типа стакана МКСН.715131.014 (рис.4)



Основной комплект поставки:

Установка для поверки и градуировки датчиков температуры УПСТ-2М
Установка для поверки и градуировки датчиков температуры УПСТ-2М
Установка для поверки и градуировки датчиков температуры УПСТ-2М
Установка для поверки и градуировки датчиков температуры УПСТ-2М
Установка для поверки и градуировки датчиков температуры УПСТ-2М

Комплектность УПСТ-2М:

Наименование оборудования

Кол-во

Примечание

Блок измерительный 1 (БИ-1)

1

при работе с преобразователями термоэлектрическими

Блок измерительный 2 (БИ-2)

1

при работе с термопреобразователями сопротивления

Универсальный измеритель В7-99*

1

Диапазон измеряемых напряжений постоянного тока -300…+300 мВ

Термостат нулевой ТН-1М

1

Диапазон воспроизводимых температур 0 °С

Термостат паровой ТП-2

1

Диапазон воспроизводимых температур 100 °С

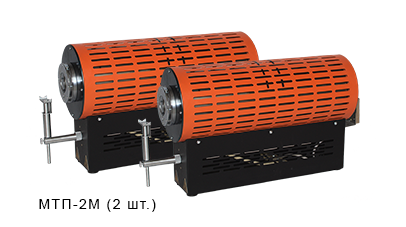

Печь МТП-2МР-50-500

2

Диапазон воспроизводимых температур +100...+1200 °С

Преобразователь термоэлектрический эталонный ППО-2-1000

1

Диапазон измеряемых температур 300...1200 °С
2 разряда, длиной 1000

Термостат нулевой ДДШ 5.868.003

2

Для компенсации холодных концов

Документация

1 к-т



Поставляется дополнительно (при необходимости)

Печь МТП-2МР-70-1000 Диапазон воспроизводимых температур +100...+1200 °С

Преобразователь термоэлектрический эталонный ППО

Диапазон измеряемых температур 300...1200 °С
1, 2, 3 разряда
Длиной 1000, 1250, 1600 мм.

Криостат
КР-190-1
КР-40-2

Диапазон воспроизводимых температур
-190...-60 °С
-40...+40 °С

Термостат регулируемый

ТР-1М-300, ТР-1М-500
ТР-1М-В,
ТР-1М-У1, ТР-1М-У2

Диапазон воспроизводимых температур

+40...+200 °С
+150...+300 °С
+40...+300 °С

Высокотемпературная печь ВТП 1600

Диапазон воспроизводимых температур +300...+1600 °С

Преобразователь термоэлектрический эталонный ПРО

Диапазон измеряемых температур 600... 1800 °С
1, 2, 3 разряда
Длиной 1250, 1600 мм

Эталонный термометры сопротивления ЭТС-100

Диапазон измеряемых температур
-196...0 °С или 0...+660 °С

Устройство дробления льда УДЛ-2



Выравнивающий блок для печи МТП-2МР-50-500, длина 140 мм.
Конструктивное исполнение -00 (рис.1)
Конструктивное исполнение -01 (рис.2)

Конструктивное исполнение -02 (рис.3)

с одним отверстием для ППО
с отверстиями для ППО и поверяемых датчиков

типа стакана

* Возможно использовать измеритель В7-99 с расширенными функциями ПО.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
  “Установка УПСТ-2М в комплекте:

  • блок измерительный БИ-1, БИ-2,
  • милливольтметр В7-99,
  • термостат нулевой ТН-1М,
  • термостат паровой ТП-2,
  • печь МТП-2МР-50-500 - 2 шт.
  • термостат нулевой ДДШ 5.868.003 - 2шт.”
