Термостаты регулируемые ТР-1М

Цена и срок изготовления
по запросу

предназначен для поверки и исследования средств измерения температуры в лабораторных условиях в диапазоне температур от 40 до 300 °С.

АНАЛОГИ: Термостаты жидкостные 798, 813, 814, 820, 915 Фирма «Isotech», Великобритания. Термостаты жидкостные 6000 мод. 6020, 6022, 6024, 6050Н, 6054, 6055, 6102, 6330, 6331 Фирма «Fluke Corporation, Hart Scientific Division», США. Термостаты жидкостные LAUDA US 6 Фирма «LAUDA Dr.R.Wobser GmbH & Co. KG», Германия.



     | ТУ 3443-001-02566540-2002

Выпускаются четыре исполнения термостата, отличающиеся глубиной погружения и диапазоном воспроизводимых температур:

  • ТР-1М-300,
  • ТР-1М-500,
  • ТР-1М-У1
  • ТР-1М-У2.

ДОСТОИНСТВОМ термостата регулируемого ТР-1М:

является микропроцессорное управление, позволяющее получать высокую стабильность поддержания температуры и малую дискретность задания температуры.

Термостат подключается к компьютеру по интерфейсу RS-232.

Исполнения термостатов регулируемых ТР-1М-300 и ТР-1М-500 воспроизводят температуру в диапазоне от 40 до 200 °С, при этом во всем диапазоне в качестве теплоносителя используется полиметилсилоксановая жидкость ПМС-100 ГОСТ 13032-77 с температурой вспышки не ниже 305 °С. При работе в диапазоне от 40 до 95 °С в качестве теплоносителя допускается использовать воду.

С целью реализации диапазона 40...300°C при использовании одного теплоносителя выпускаются исполнения ТР-1М-У1 и ТР-1М-У2. В качестве теплоносителя в них используется теплоноситель с температурой воспламенения не менее 340 °C, это Ultra 240 или Termolan Silica S4, которые имеют малый коэффициент вязкости во всем диапазоне температур от 40 до 300 °С, является прозрачным и меньше испаряется при 300 °С.

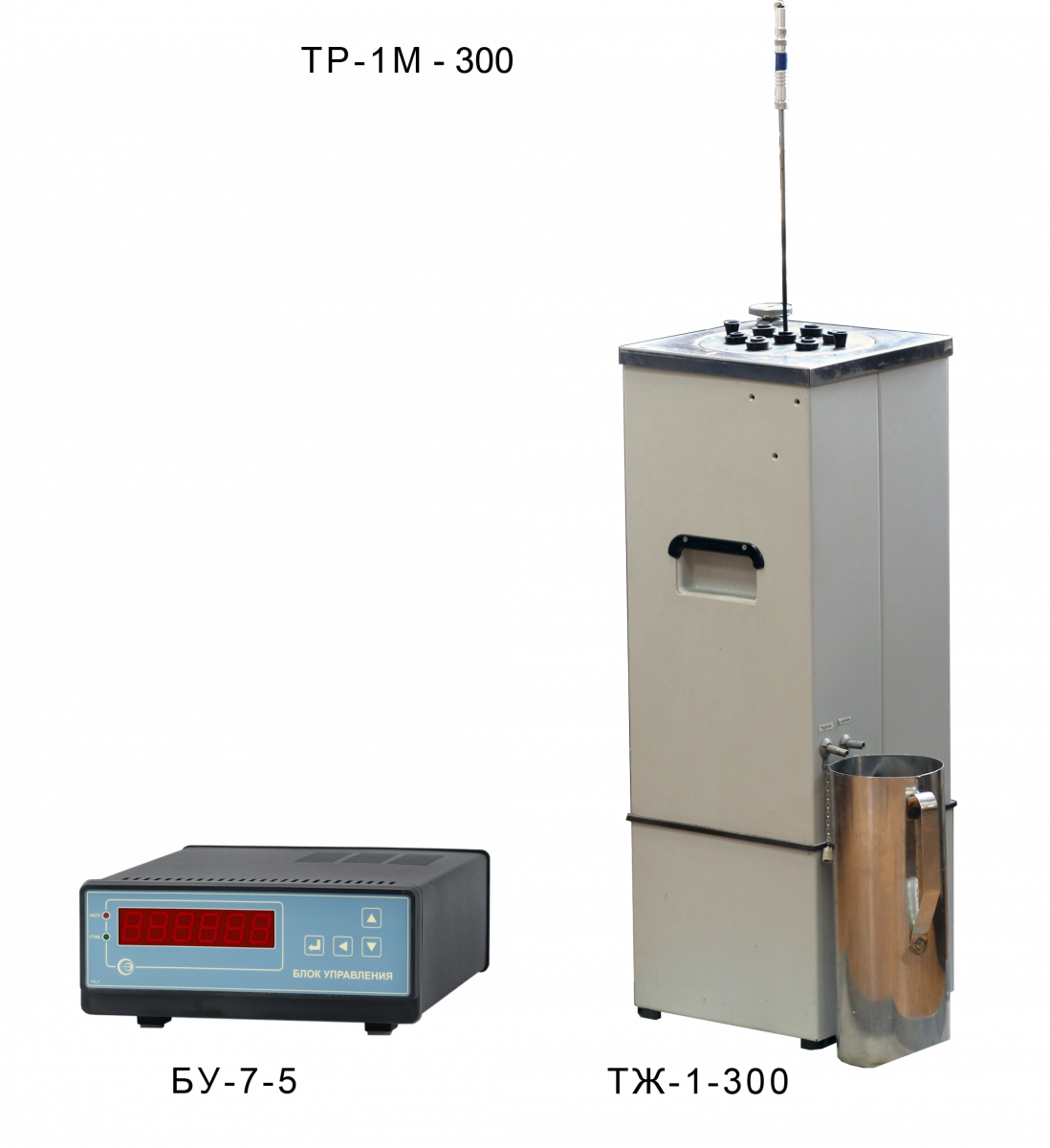

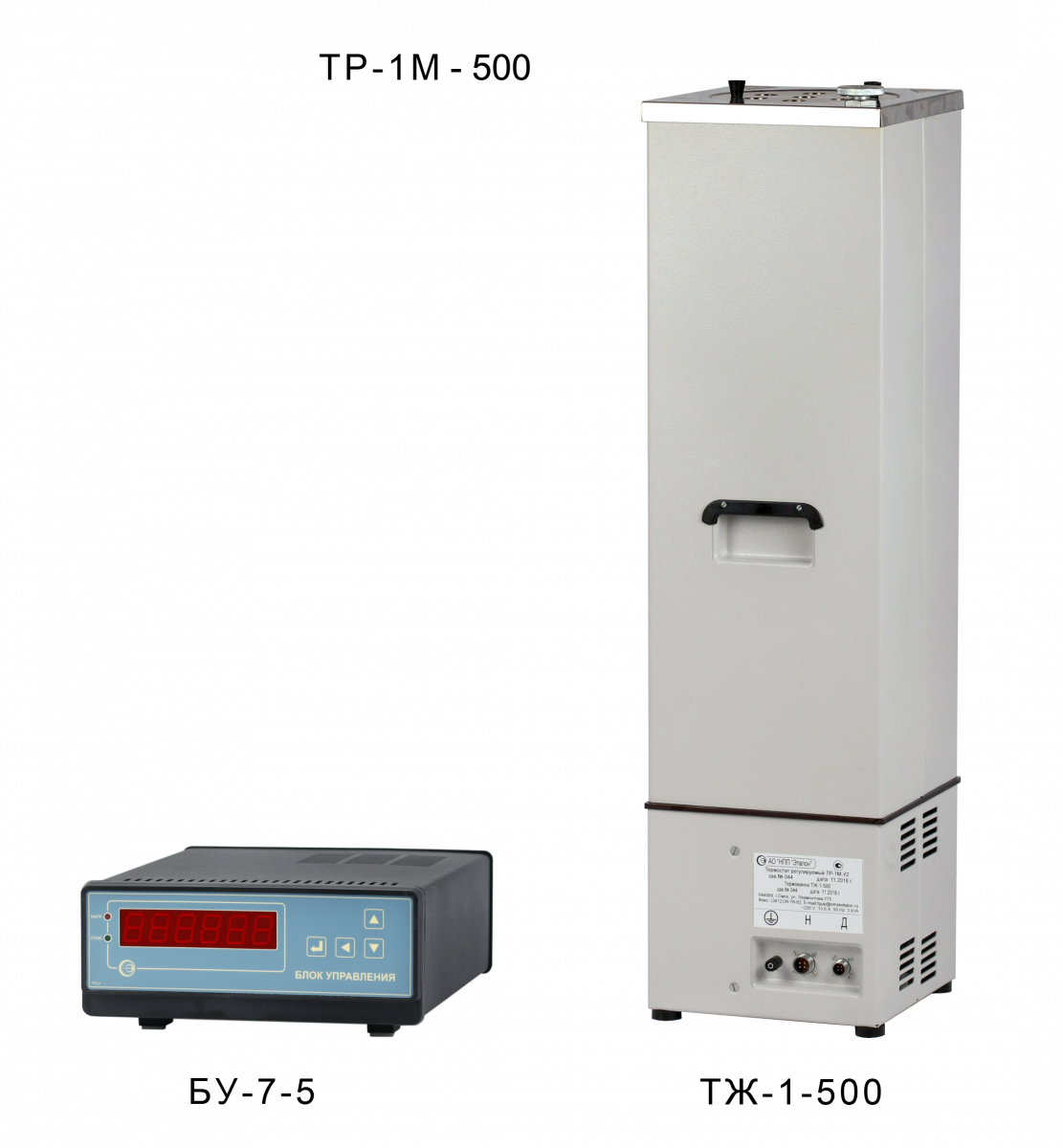

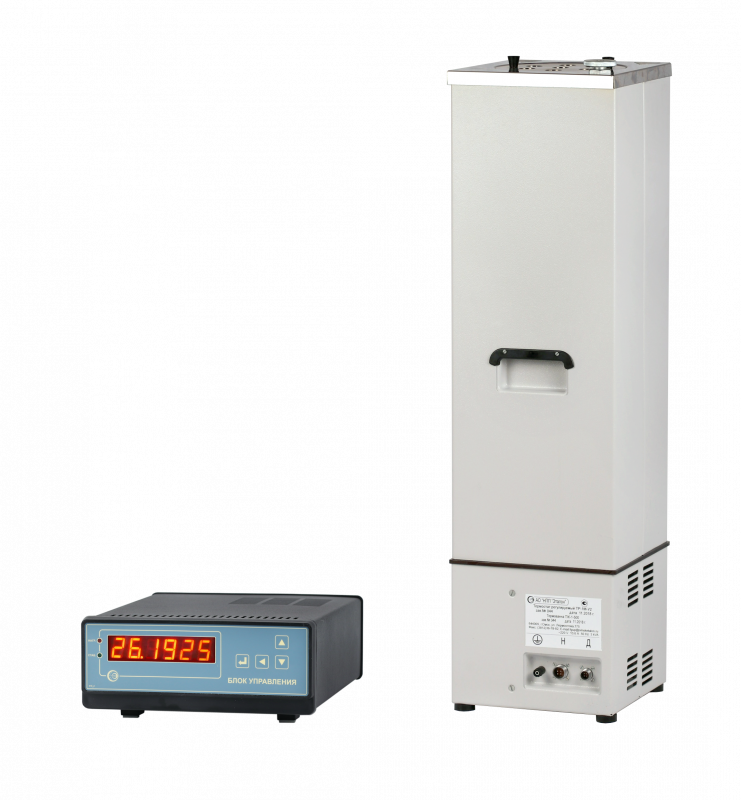

Термостат регулируемый ТР-1М состоит из:





Термостаты регулируемые ТР-1М
Термостаты регулируемые ТР-1М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТР-1М-300

ТР-1М-500

ТР-1М-У1

ТР-1М-У2

Диапазон воспроизводимых температур, °С

40…200

40…300

Теплоноситель:

- во всем диапазоне воспроизводимых температур

ПМС-100 (13кг)

ПМС-100 (20кг)

Silica S4 (12,5л.)

Silica S4 (20л.)

- в диапазоне 40…95 °С

вода

-



Используемая термованна



ТЖ-1-500

ТЖ-1-300

ТЖ-1-500

Используемый блок управления

БУ-7-5

Используемая камера вытяжная

КВ-1

КВ-1В

Одновременно поверяется:

- термопар или термометров сопротивления

до 6

- ртутных, спиртовых термометров

до 13

Максимальная глубина погружения датчика, мм

300

500

300

500

Неравномерность температуры в рабочем объеме термостата, °С, не более

0,02+3∙10-5∙t

Нестабильность поддержания температурного режима за 30 мин, °С, не более

±(0,02+3∙10-5∙t)

Время выхода на температурный режим, ч, не более

2

Вид индикации

цифровая светодиодная, 6 разрядов (высота цифр 14 мм)

Разрешающая способность индикации, °С



- в диапазоне

100,0…300,0 0,001

- в диапазоне

0…99,99 0,0001

Дискретность задания требуемой температуры, °С

0,01

Связь с ЭВМ

RS-232

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.1

Температура окружающего воздуха, °С

20±5

Питание

~ 220 В; 50 Гц

Потребляемая мощность, кВт, не более

3

Габаритные размеры, мм, не более:



- термованны

256х280х746

256х280х946

256х280х746

256х280х946

- блока управления

270х360х100

- вытяжной камеры

500х500х2000

Масса , кг, не более:



- термованны (без теплоносителя)

20

30

20

30

- блока управления

4,5

- вытяжной камеры

45

50

КОМПЛЕКТНОСТЬ ТР-1М-300, ТР-1М-500:

  • термованна (ТЖ-1-300 для ТР-1М-300 и ТЖ-1-500 для ТР-1М-500);
  • жидкость ПМС-100 (13 кг для ТР-1М-300 и 20 кг для ТР-1М-500);
  • блок управления БУ-7-5;
  • поддон, черпак, кружка;
  • плата для подключения датчиков;
  • набор заглушек (пробок) с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4 мм; без отверстий, - (по 7 каждого вида);
  • кассета* для поверки стеклянных термометров диаметром 6…18 мм;
  • набор кабелей соединительных (3 шт.);
  • кабель для связи с компьютером;
  • паспорт; руководство по эксплуатации;
  • методика поверки;
  • программное обеспечение 643.02566540.00019-01.

ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

* - Доп. см. " Вспомогательное оборудование для поверки датчиков температуры"



КОМПЛЕКТНОСТЬ ТР-1М-У1 и ТР-1М-У2:

  • термованна (ТЖ-1-300 для ТР-1М-У1 и ТЖ-1-500 для ТР-1М-У2);
  • теплоноситель (12,5 л для ТР-1М-У1 и 20 л для ТР-1М-У2);
  • блок управления БУ-7-5;
  • камера вытяжная КВ-1* с паспортом;
  • плата для подключения датчиков;
  • набор заглушек (пробок) с отверстиями под датчики диаметром: 10 мм; 8 мм; 6 мм; 4 мм; без отверстий, - (по 7 каждого вида);
  • кассета* для поверки стеклянных термометров диаметром 6…18 мм;
  • набор кабелей соединительных (3 шт.);
  • кабель для связи с компьютером;
  • паспорт; руководство по эксплуатации;
  • методика поверки;
  • программное обеспечение 643.02566540.00019-01.

ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

* - Доп. см. "Вспомогательное оборудование для поверки датчиков температуры"



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Термостат регулируемый ТР-1М-300»
«Термостат регулируемый ТР-1М-300 с камерой вытяжной КВ-1»
