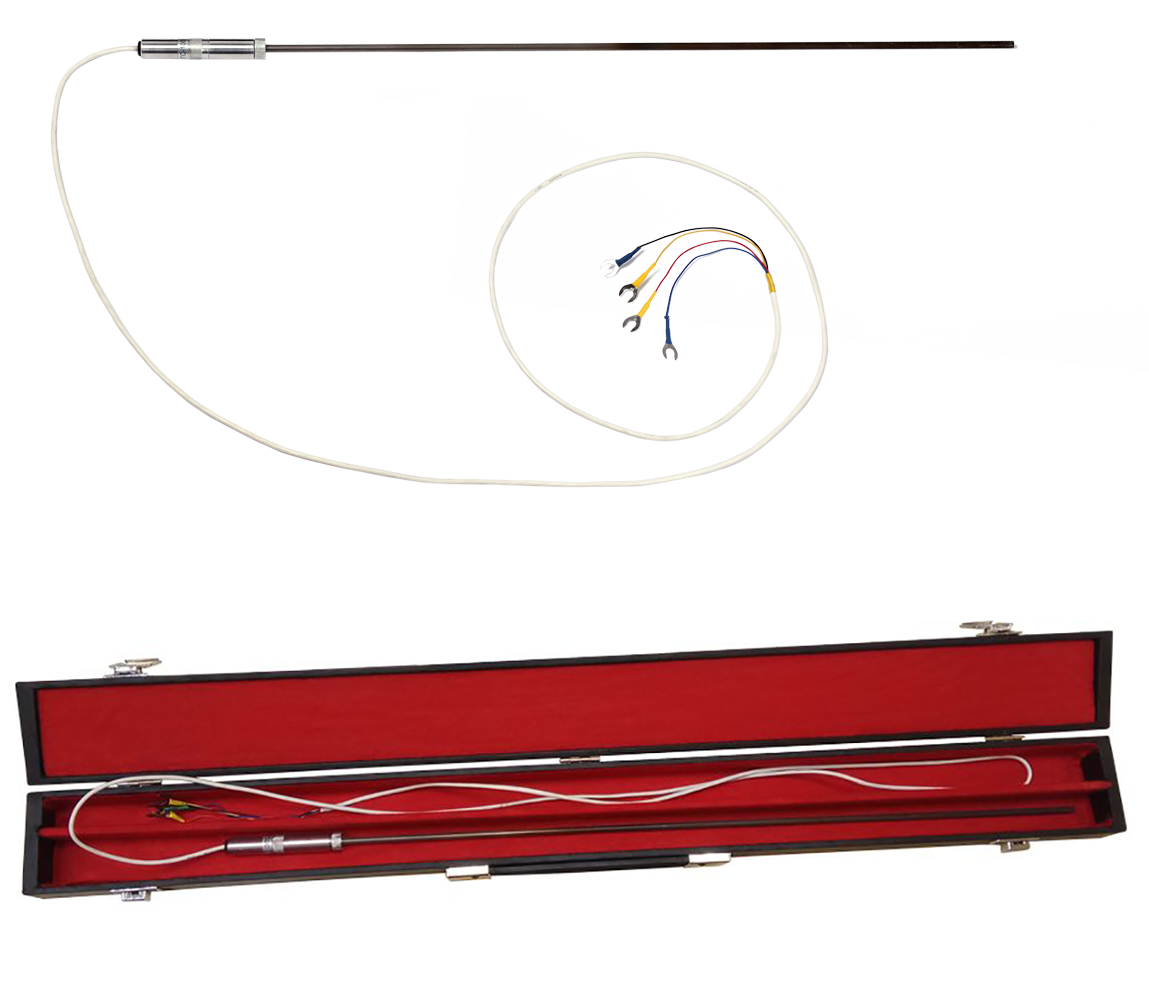

Эталонные термометры сопротивления ЭТС-100М1, ЭТС-100М3 3-го разряда

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЭТС-100М1

ЭТС-100М3

Диапазон воспроизводимых температур, °С

от минус 196 до 660,323

от минус 196 до 419,527

Разряд

3

Номинальное сопротивление при 0 °С, Ом

100 ± 0,5

Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более

± 0,01

Границы допускаемой абсолютной погрешности при доверительной вероятности 0,95, °С при температуре, °С:

от минус 196 °С

±0,05

0,01 °С

±0,02

231,928 °С

±0,04

419,527 °С

±0,07

660,323 °С

±0,15

Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды (20 ± 2) °С и относительной влажности воздуха (60 ± 15) %, МОм, не менее

100

Размеры термометров:

  - внешний диаметр защитной трубки, мм, не более

5,0

  - длина погружаемой части термометра, мм, не менее

500

  - диаметр головки термометра, мм, не более

20

Габаритные размеры термометра:

  - диаметр, мм, не более

20

  - длина, мм, не более

670

  - длина внешних соединительных проводов, мм, не менее

1500

Минимальная глубина погружения, мм, не менее

150

Масса, г, не более

100

Условия эксплуатации:

  - температура окружающей среды, °С

20,0 ± 2,0

  - относительная влажность воздуха, %

60 ± 15

  - атмосферное давление, кПа

101,3 ± 4

Вероятность безотказной работы за 1000 ч или 50 циклов охлаждение-нагрев от максимальной температуры до (20,0 ± 5,0) °С при доверительной вероятности 0,8 не менее

0,9

Вид климатического исполнения по ГОСТ 15150-69

УХЛ 4

Средний срок службы, лет

5

Схема соединений

4-х проводная

Гарантийный срок эксплуатации термометра со дня продажи при наработке, не превышающей 1000 ч или 50 циклов охлаждение-нагрев

24 месяца

Ресурс работы термометров между двумя последовательными поверками, часов

1000
