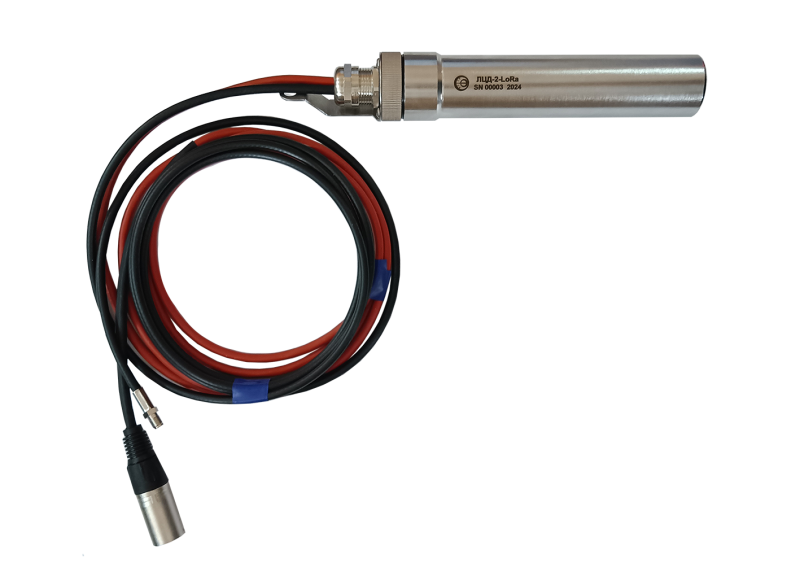

Логгеры цифровых датчиков ЛЦД-2-LoRa

Скачать PDF
Цена и срок изготовления
по запросу
  • автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
  • передачи данных: передает собранные данные на удаленный сервер заказчика по беспроводной сети LoRaWAN

 Программное обеспечение на ЛЦД-2-LoRa

|   МКСН.405544.037 ТУ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • геотехнический мониторинг;
  • нефтяная и газовая промышленности;
  • машиностроение;
  • метеорология;
  • строительство;
  • энергетика и др.



НАЗНАЧЕНИЕ:
Логгер цифровых датчиков ЛЦД-2-LoRa предназначен:

  • сохраняет результаты измерений температуры во внутреннюю энергонезависимую память;
  • передает данные на сервер посредством беспроводной сети LoRaWAN, с последующей обработкой на персональном компьютере (далее — ПК) с помощью программного обеспечения «ГеоМет»;
  • передает данные на ПК посредством USB порта.



ДОСТОИНСТВА:

  • передача данных по беспроводной сети LoRaWAN на удаленный сервер;
  • повышенная степень защиты от пыли и воды IP68;
  • более надежная встроенная flаsh-память.



ЛЦД-2-LoRa – сохраняют результаты измерений температуры во внутреннюю энергонезависимую память, передают данные на ПК посредством USB интерфейса, передают данные на сервер посредством радиосети LoRaWAN, с последующей обработкой на ПК с помощью программного обеспечения «ГеоМет» (далее ПО «ГеоМет»).

ЛЦД-2-LoRa относятся к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 864-865 МГц, 868,2–869,2 МГц мощность передатчика не более 10 мВт) согласно п. 23 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 20.10.2021 № 1800.





УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура воздуха при долговременной эксплуатации, °C

-40 ... +40

относительная влажность воздуха при 35ºС, %

80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛЦД-2- LoRa

Габаритные размеры, мм, не более

Ø 37 х 228

Масса логгера, кг, не более

0,7

Напряжение питания постоянного тока, В

3,6

Ток потребления в режиме ожидания, мА, не более

10

Период оправки по сети LoRaWAN, ч

от 1 до 48

Период проведения измерений (настраивается пользователем), часов

от 1 до 100

Количество датчиков в термокосе

1 ... 100

Максимальная длина термокосы должна быть, м

100

Электрическая емкость термокосы, пФ, не более

15 000

Суточный ход часов логгера в нормальных условиях, с/сут, не более

±10

Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более

±25

Время непрерывной работы без замены элемента питания*, лет, не менее

3

Максимальное количество значений

65 535

Запись результатов измерений, интерфейс

энергонезависимая память,

беспроводная сеть LoRaWAN;

USB порт

Параметры передающего тракта ЛЦД-2-LoRa:

Полоса радиочастот, МГц

864…865,

868,7…869,2

Мощность передатчика, мВт, не более

25

Степень защиты от пыли и воды по ГОСТ 14254-96

IР68

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7

* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений.

L1 – длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10 м, шаг 0,5 м);

L2 - длина радиочастотного кабеля от логгера до антенного разъема, м (от 0,5 до 10,0 м, шаг 0,5 м);

L3 - длина радиочастотного кабеля антенны, м (от 0,5 до 10,0 м, шаг 0,5 м)

Рекомендуемая суммарная длинна радиочастотного кабеля L2 и L3 не более 12 м

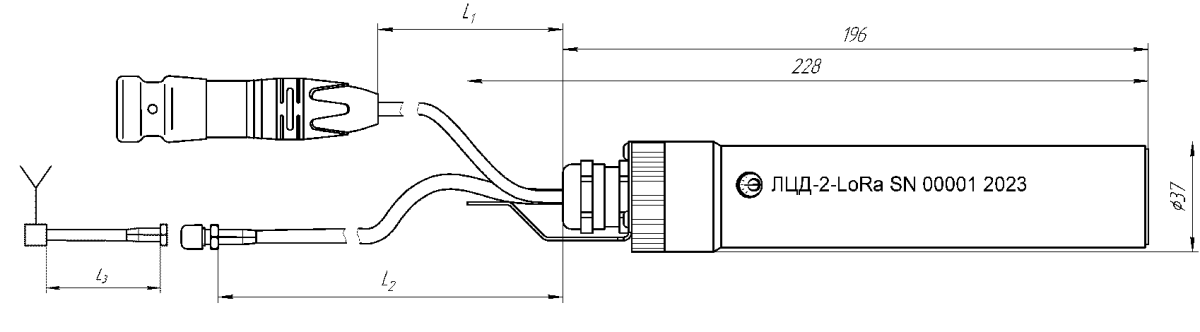

Рис.1. Габаритный чертеж логгера цифровых датчиков ЛЦД-2-LoRa



1 – защитный колпачок

2 – разъем для подключения МЦДТ

3 – кабель для подключения МЦДТ

4 – кабельный ввод

5 – уплотнительное кольцо

6 – светодиод (красный)

7 – защитная крышка платы

8 – маркировка логгера

9 – батарейный отсек

10 – крышка батарейного отсека

11 – антенна

12 – радиочастотный кабель антенны

13 – антенный разъем

14 – радиочастотный кабель логгера

15 – крепление

16 – кнопка TEST

17 – разъем microUSB

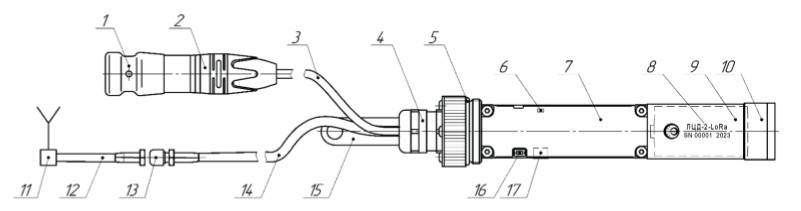

Рис.2. Устройство ЛЦД-2-LoRa

КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

Логгер цифровых датчиков

1 шт.



Элемент питания SAFT LSH 14 (Li-SOCl2)

1 шт.



Уплотнительное кольцо 030-033-19-2-2

ГОСТ 9833-73

1 шт.



Трос МКСН.303637.001

1 шт.



Сервер обработки и хранения данных HP

1 шт.

По отдельной заявке

Кабель USB, тип А-micro USB, вилка-вилка, 1,8 м (Бурый медведь)

1 шт.



Антенна ANT 809 M*

1 шт.

По отдельной заявке

Кабель МКСН.685631.061*

1 шт.

При заказе антенны ANT 809 M

Руководство по эксплуатации МКСН.405544.037 РЭ

1 экз.



Руководство пользователя ПО «ГеоМет» 643.02566540.00033

1 экз.

Поставляется с ПО «ГеоМет»
Паспорт МКСН.405544.037 ПС 1 экз.

* Тип антенны и длина радиочастотного кабеля антенны (L3, м) указываются при заказе (см. рис.3)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:

«Логгер цифровых датчиков

ЛЦД-2-LoRa-L1 -L2 МКСН.405544.037 ТУ»
      1         2     3     4                   5

1. Тип логгера

2. Исполнение логгера

3. L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);

4. L2 * - длина радиочастотного кабеля от логгера до антенного разъема (от 0,5 до 10,0 м, шаг 0,5 м);

5. Обозначение ТУ





ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ АНТЕННЫ:

Антенна ANT 809 M, L3=2м.

L3 * - длина радиочастотного кабеля антенны.

L3 - от 0,5 до 10,0 м, шаг 0,5 м

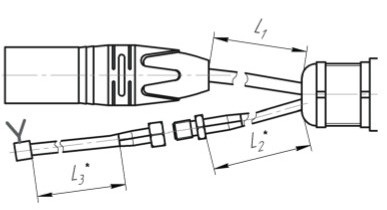

Рис.3. Длины кабелей логгера

* - Рекомендуемая суммарная длина радиочастотного кабеля L2 и L3 не более 12м
