НОВИНКИ!!!

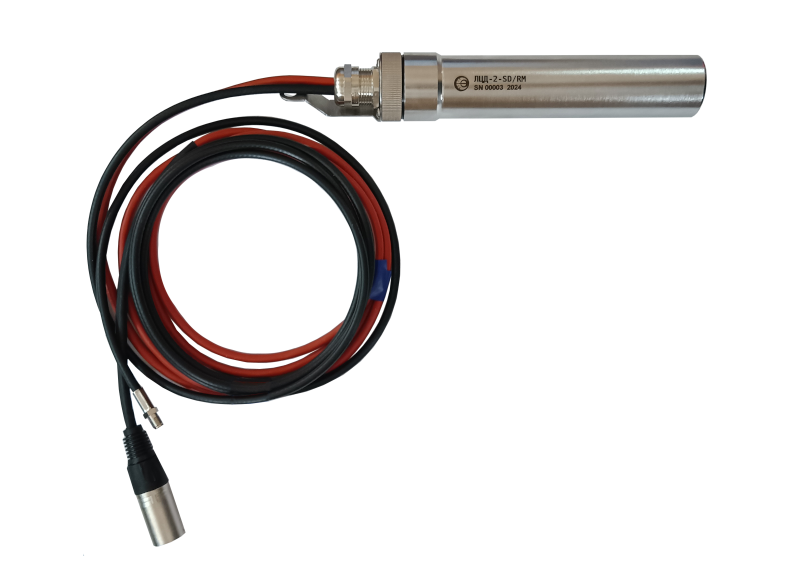

Логгер цифровых датчиков ЛЦД-2-SD/RM
• передача данных по радиоканалу;
• карта памяти MicroSD (до 128 Гб);
• USB порт;
• передача данных по радиоканалу | IР68
• увеличение времени работы без замены элемента питания;
| МКСН.405544.037 ТУ
Логгер может применяться при проведении измерений с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.
Сохранение данных осуществляется одновременно в энергонезависимую память и на карту памяти microSD.
Возможность передачи данных на ПК через кабель, путем извлечения карты памяти или по радиоканалу с помощью переходника USB/РМ.
ЛЦД-2-SD/RM относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт) согласно п. 23 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2021 г № 1800.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ЛЦД-1/100-РМ |
|
Габаритные размеры, мм, не более |
Ø 37 х 228 |
|
Масса логгера, кг, не более |
0,7 |
|
Напряжение питания постоянного тока, В |
3,6 |
|
Ток потребления в режиме ожидания, мА, не более |
10 |
|
Период проведения измерений (настраивается пользователем), часов |
от 1 до 100 |
|
Количество датчиков в термокосе |
1 ... 100 |
|
Максимальная длина термокосы должна быть, м |
100 |
|
Электрическая емкость термокосы, пФ, не более |
15 000 |
|
Суточный ход часов логгера в нормальных условиях, с/сут, не более |
±10 |
|
Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более |
±25 |
|
Время непрерывной работы без замены элемента питания*, лет, не менее |
3 |
|
Максимальное количество значений |
65 535 |
|
Запись результатов измерений, интерфейс |
энергонезависимая память, карта памяти MicroSD (до 128 Гб) Радиоканал USB порт |
|
Степень защиты от пыли и воды по ГОСТ 14254-96 |
IР68 |
|
Средняя наработка до отказа, часов |
35 000 |
|
Средний срок службы, лет |
7 |
|
Параметры радиоканала: |
|
|
Полоса радиочастот, МГц |
433,2...434,6 |
|
Шаг частотных каналов, МГц |
0,2 |
|
Мощность передатчика, мВт, не более |
10 |
ДОСТОИНСТВА:
- передача данных по радиоканалу;
- карта памяти MicroSD (до 128 Гб);
- USB порт;
- увеличение времени работы без замены элемента питания;
- повышенная степень защиты от пыли и воды IP68;
- надежная встроенная flаsh-память.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- геотехнический мониторинг;
- нефтяная и газовая промышленности;
- машиностроение;
- метеорология;
- строительство;
- энергетика и др.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:
«Логгер цифровых датчиков ЛЦД-2 - SD/RM - L1 - L2 МКСН.405544.037 ТУ»
1 2 3 4 5 6
1. Тип логгера
2. Исполнение логгера
3. L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10 м, шаг 0,5 м);
4. L2 - длина радиочастотного кабеля логгера, м (от 0,5 до 10 м, шаг 0,5 м).
5. Обозначение ТУ
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ АНТЕННЫ:
Антенна MR K2 UHF, L3 = 2 м;
Антенна AW-6 UHF;
Антенна Шайба-2, L3 = 2 м
L3* - длина радиочастотного кабеля антенны;
L3 - от 0,5 до 10,0 м, шаг 0,5 м;
Для антенны AW-6 UHF дополнительного кабеля нет, длина L3 не указывается
КОМПЛЕКТНОСТЬ:
|
НАИМЕНОВАНИЕ |
КОЛ-ВО |
ПРИМЕЧАНИЕ |
|
Логгер цифровых датчиков ЛЦД-1/100-РМ |
1 шт. |
|
|
Руководство по эксплуатации МКСН.405544.018 РЭ |
1 экз. |
|
|
Паспорт МКСН.405544.018 ПС |
1 экз. |
|
|
Элемент питания (Li-SOCl2), тип АА, 3.6 В |
1 шт. |
Установлен в батарейный отсек логгера |
|
Карабин DIN5299 D6x60 |
1 шт. |
|
|
Прокладка МКСН.754175.017 |
2 шт. |
Одна прокладка установлена на корпус |
|
Компакт-диск CD-R с: ПО «Viper» 643.02566540.00010-01; ПО «RadioMania» |
1 шт. |
|
|
Антенна |
1 шт. |
По отдельной заявке * |
|
Переходник USB/РМ МКСН.467141.003 |
1 шт. |
По отдельной заявке |
|
* Тип, количество и длина радиочастотного кабеля антенны (L3, м) указываются при заказе |
||
Рекомендуемая суммарная длинна радиочастотного кабеля L2 и L3 не более 12 м
