Датчики температуры многозонные цифровые МЦДТ 1301
для измерения градиента (распределения) температуры грунтов, жидкостей и других веществ, не вступающих во взаимодействие с арматурой датчика.
| МКСН.405226.007 ТУ
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- для измерения температуры вечномерзлых грунтов в Арктических регионах глубиной до 3м.
- для проведения исследований по определению теплопроводности и температуропроводности грунтов.
- для исследования градиента (распределения температуры) в толще льда.
- для измерения градиента температуры в резервуарах с жидкостью.
Датчик температуры многозонный цифровой МЦДТ 1301 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных – контроллер цифровых датчиков портативный ПКЦД или стационарный СКЦД, или логгер цифровых датчиков ЛЦД или на другое совместимое с ним считывающее устройство.
Допускается использование одного контроллера ПКЦД для работы с несколькими МЦДТ 1301.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
МЦДТ 1301 |
|
Рабочий диапазон измеряемых температур, °C |
-50 …+100 |
|
Пределы допускаемой абсолютной погрешности, °С: |
|
|
от -50 до -30 включ., °С, не более |
±[0,1+0,014(|t|-30)] |
|
от -30 до +30 включ., °С, не более |
±0,1 |
|
от +30 до +100 включ., °С, не более |
±[0,1+0,014(|t|-30)] |
|
Время термической реакции, минут |
5 |
|
Материал защитной арматуры |
12Х18Н10Т |
|
Вид климатического исполнения по ГОСТ 15150 |
У1, Т1 |
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 |
IР68 |
|
Устойчивость к вибрации группа исполнения |
N2 |
|
Минимальное расстояние между датчиками, м |
0,05 |
|
Количество измерительных преобразователей, шт. |
от 3-х до 60 |
|
Средняя наработка до отказа, ч, не менее |
60 000 |
|
Общая длина, м |
до 3,03 |
|
Примечание – |t| – абсолютное значение температуры, °С, без учета знака |
|
Таблица 1
|

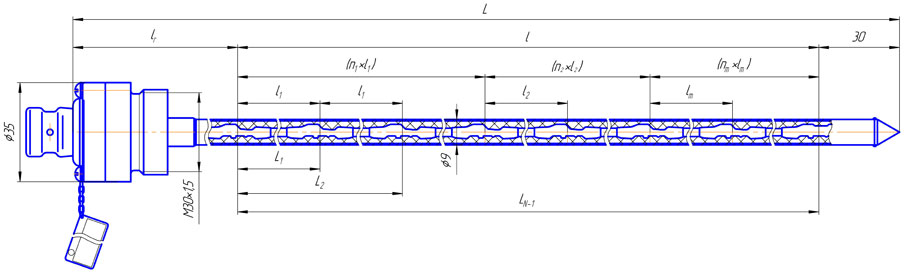

Тип |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Длины зон L1, L2, …, LN-1, м |
Общая длина L, м * |
||||
|
Тип маркировки измерительных преобразователей |
Количество измерительных преобразователей N |
Длина от разъема до первого измерительного преобразователя lr, м |
Длины участков измерительной зоны l1, l2 …, lm, м |
Количество участков измерительной зоны n1, n2, …, nm, имеющих длины l1,l2 …,lm соответственно |
|||
|
МЦДТ 1301 |
2 - по порядковому номеру |
от 3 до 60 |
от 0,05 до 2,9 |
от 0,05 до 2,9 |
от 2 до 59 |
от 0,05 до 2,9 |
от 0,18 до 3,03 |
|
* L = 0,03 + lr + l, м где l = n1 × l1 + n2 × l2 +…+ nm × lm – длина измерительной зоны, м |
|||||||
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
"Датчик температуры многозонный цифровой
МЦДТ 1301 - Х - Х - Х - (Х) - Х"
1 2 3 4 5
1 - Тип маркировки измерительных преобразователей: 2 – по порядковому номеру
2 - Количество измерительных преобразователей N
3 - Длина от разъема до первого преобразователя lr, м
4 - Длина измерительной зоны l, м:
n1 х l1 + n2 х l2 +…+ nm х lm,
где l1, l2, …, lm – длины участков измерительной зоны, м;
n1, n2, …, nm – количество участков измерительной зоны, имеющих длины l1, l2, …, lm соответственно
5 - Вид климатического исполнения
КОМПЛЕКТНОСТЬ:
- многозонный цифровой датчик температуры МЦДТ 1301;
- паспорт.
При использовании МЦДТ 1201 с ПКЦД-1/100 дополнительно необходим переходник МКСН.685621.002
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«МЦДТ 1301-2-12-2,5-(6×0,5+5×1,0)-У1»
