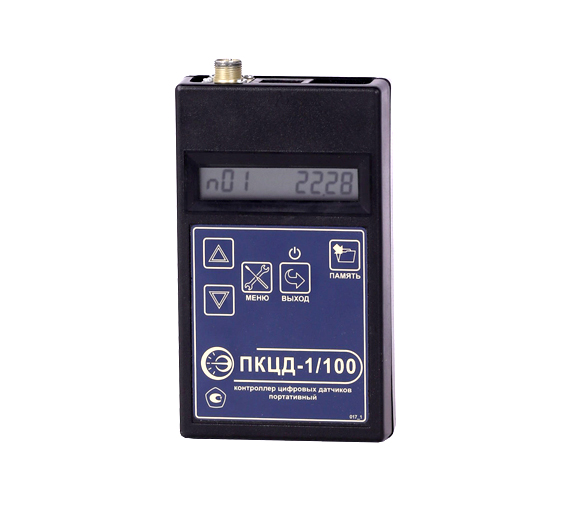

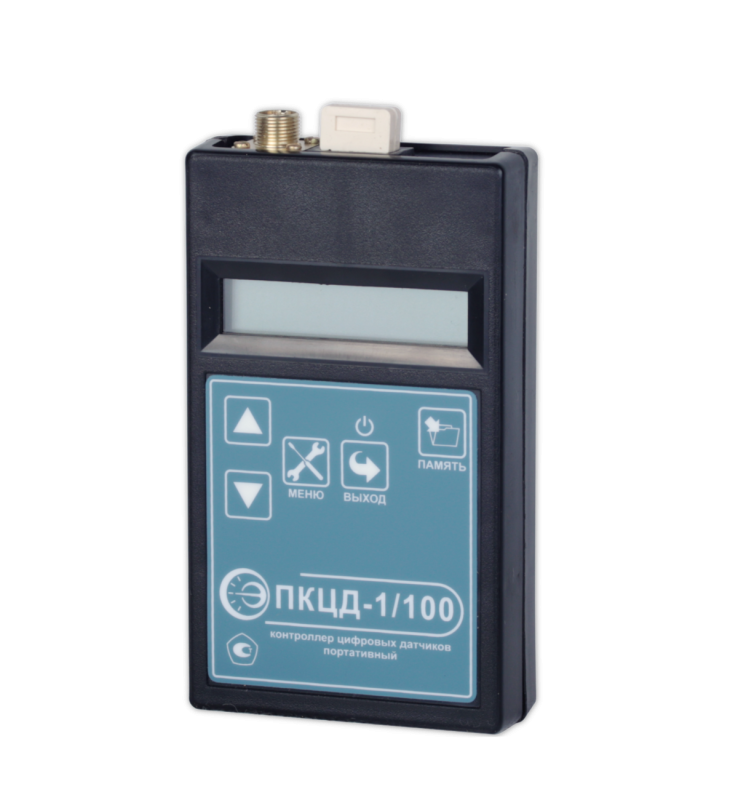

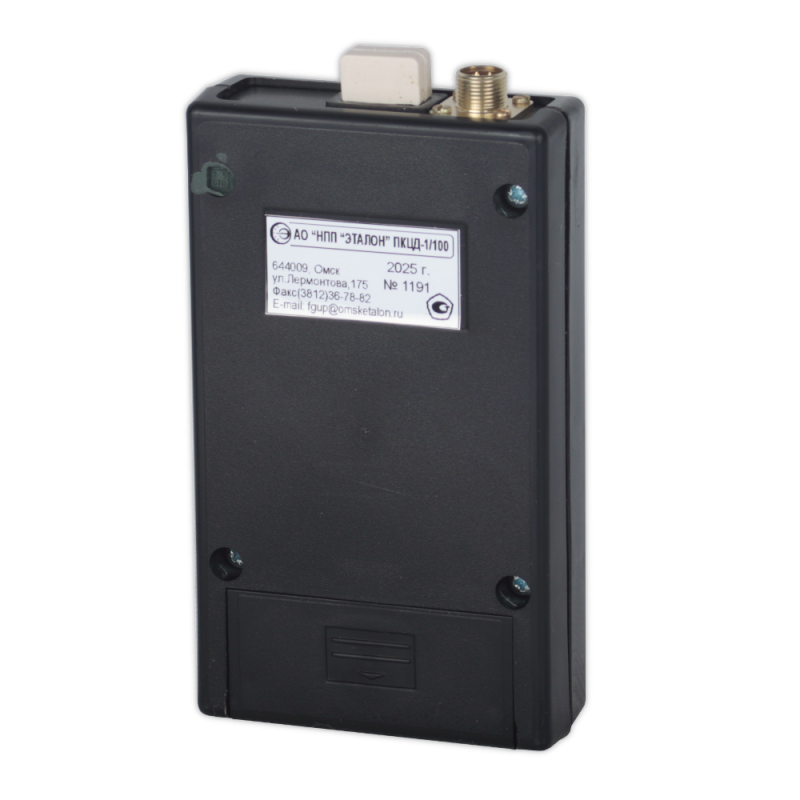

Контроллеры цифровых датчиков портативные ПКЦД-1/100

Цена и срок изготовления
по запросу

для считывания результатов измерения с цифровых датчиков температуры, сохранения результатов в энергонезависимой памяти и передачи их на ПК.



|  МКСН.405544.006 ТУ



НАЗНАЧЕНИЕ:
Портативный контроллер цифровых датчиков ПКЦД-1/100 (далее контроллер) предназначен для считывания результатов измерения с цифровых датчиков температуры, сохранения результатов в энергонезависимой памяти и передачи их на ПК.

Встроенные алгоритмы измерения емкости линии связи позволяют устойчиво считывать измерения с датчиков на расстоянии до 100 метров, при емкости линии до 15000 пФ.

Контроллер поддерживает до 100 датчиков в сети, с интервалом опроса от 10 секунд до 1 часа.
Связь с ПК осуществляется через порт USB. При подключении к USB контроллер может работать без элемента питания. Емкость энергонезависимой памяти - 64 кБ.



ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:
Дополнительно к ПКЦД-1/100 вместо термокосы можно подключить выносной датчик температуры и относительной влажности окружающего воздуха (см. раздел датчик влажности ДВВ), при этом контроллер также производит расчет абсолютной влажности и точки росы.

ПКЦД-1/100 может работать в режиме логгера, т.е. автоматически сохранять данные в энергонезависимой памяти с заданной периодичностью, ресурс автономной работы в режиме логгера составляет около 20 суток (изменяется в зависимости от емкости аккумулятора и окружающей температуры).



МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ЗАПИСЕЙ Nmax МОЖНО РАССЧИТАТЬ ПО ФОРМУЛЕ:
Nmax = 65534 / (12 + дат * 4), но не более 1000, где дат – количество подключенных датчиков



Время заполнения памяти T:
T = (Nmax * P)/86400, суток, где P – период автоматического сохранения в секундах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • нефтепроводы;
  • машиностроение;
  • строительство;
  • энергетика и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПКЦД1/100

Разрешающая способность индикации, °C

0,01

Связь с ПК, при этом контроллер имеет возможность получать питание от ПК

интерфейс USB

Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения)

N2

Степень защиты от пыли и воды по ГОСТ 14254-96

IР32

Габаритные размеры контроллера, мм, не более

131,5 x 73 x 28

Масса контроллера, кг, не более

0,2

Напряжение питания постоянного тока, В

9 (7…11)

Средний ток потребления при максимальном количестве подключенных датчиков и выключенной подсветке дисплея, мА, не более

10

Время поиска подключенных датчиков, с, не более

6

Время сохранения результатов измерения в памяти контроллера, с, не более

3

Время считывания результатов измерений, с:

- первого, не более

- последующего (настраивается пользователем)





16

от 10 до 3600

Количество одновременно подключаемых датчиков

от 1 до 100

Длина линии связи (расстояние от контролера до последнего датчика), м, не более

100

Электрическая емкость линии связи, пФ, не более

15 000

Вид индикации

ЖКИ с подсветкой, 10 разрядов

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7





ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ПКЦД-1/100, Удлинитель МКСН.434641.032-06»



КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

ПКЦД-1/100 1 шт. РЭ МКСН.405544.010 РЭ

1 экз.

Паспорт МКСН.405544.010 ПС

1 экз.

Методика поверки МП 48095-11

1 экз.

Кабель USB (п-п) тип А-А

1 шт.

Программное обеспечение “Viper”

Компакт-диск CD-R

1 компл.

Аккумулятор 6F 22

1 шт.

Переходник МКСН.434641.033*

1 шт.

ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

  • Зарядное устройство для аккумулятора 6F 22    - 1 шт.
  • Переходник  МКСН.685621.002                             - 1 шт.
  • Удлинитель МКСН.434641.032*                             - 1 шт.
