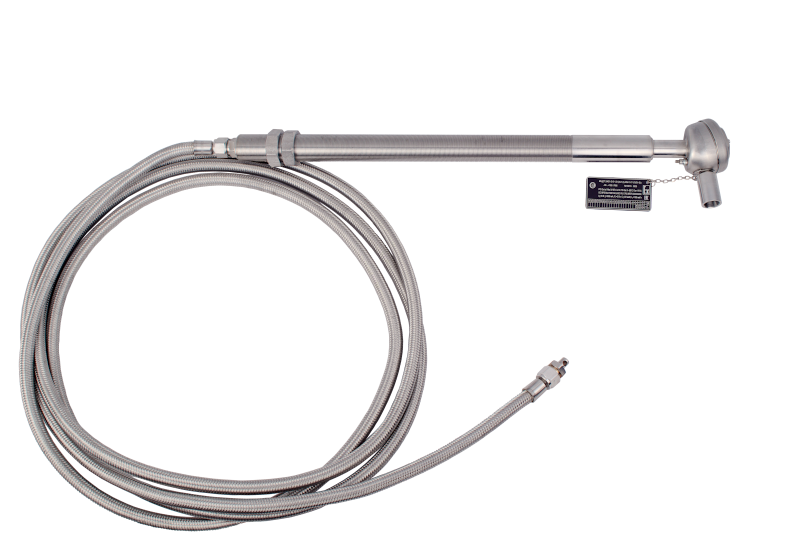

Датчики температуры многозонные цифровые МЦДТ 2401

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры в резервуарах с нефтепродуктами. Погружаемая часть герметична.
Материал сталь AISI 321, AISI 316, фторопласт в металлической оплетке  |  У1, УХЛ1

Датчики температуры многозонные цифровые МЦДТ 2401 предназначены для одновременного измерения температуры в нескольких точках объекта, в том числе и во взрывоопасных зонах, преобразования измеренного сигнала в цифровой вид и передачи его на устройство считывания, хранения и отображения данных.

    МЦДТ 2401 применяются как самостоятельное взрывозащищенное электрооборудование!

   ВЗРЫВОБЕЗОПАСНОСТЬ (Уровень защиты датчиков):

  • для угольных шахт — Ма (наивысший уровень),

  • для взрывоопасных сред — Ga (наивысший уровень).

МЦДТ 2401 имеют маркировку взрывозащиты РО Ex iа I Ма Х/0Ех ia IIC T6 Ga X и предназначены для применения в соответствии с ГОСТ IEC 60079-14, руководством по эксплуатации МКСН.405226.018 РЭ в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных сред категорий IIA, IIB, IIC по классификации ГОСТ 31610.20-1.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МЦДТ 2401

Рабочий диапазон измеряемых температур, °C

-30 …+100

Пределы абсолютной погрешности, °С:

±0,2

Материал защитной арматуры

сталь AISI 321 (08Х18Н10Т)

сталь AISI 316 (03Х17Н13М2)

фторопласт в металлорукаве

Вид климатического исполнения по ГОСТ 15150

У1, УХЛ1

Погружаемая часть

герметична

Степень защиты головки от воздействия пыли и воды по ГОСТ 14254-2015

IР66

Устойчивость к вибрации по ГОСТ Р 52931-2008

группа исполнения L1

Средняя наработка до отказа, ч, не менее

60 000

Количество измерительных преобразователей

от 3-х до 100

Общая длина, м

до 30



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • нефтяная промышленность,
  • машиностроение,
  • объекты теплоэнергетики,
  • и другие отрасли промышленности.

ПРЕОБРАЗОВАНИЕ СИГНАЛОВ:

МЦДТ 2401 преобразуют измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных или на компьютер с помощью программного обеспечения «Viper» по интерфейсу 1-Wire или RS-485 с помощью встроенного преобразователя цифровых датчиков ПЦД-01-485 (далее преобразователь, ПЦД).

Погружаемая часть МЦДТ 2401 герметична.
Степень защиты головки МЦДТ 2401 от воздействия пыли и воды должна соответствовать IР66 согласно ГОСТ 14254.

ПРЕИМУЩЕСТВА по сравнению с аналогом МЦДТ 1201 производства АО «НПП «Эталон»:

  • датчик имеет головку для подключения внешних проводов, которая имеет степень защиты от воды и пыли IP66;
  • установка датчика на резервуар осуществляется через фланцевое соединение или с помощью резьбового соединения;
  • возможность установки в головку МЦДТ преобразователя с выходным интерфейсом RS-485 для интеграции датчиков с имеющимися системами мониторинга;
  • предусмотрена возможность дооснащения термочехлом для работы при низких температурах в условиях Крайнего Севера;
  • погрешность ±0,2 °С в диапазоне температур от минус 30 °C до плюс 100 °С.

Для особо агрессивных сред предусмотрен вариант замены защитного металлорукава на оболочку из фторопласта в металлической оплетке.

Получен сертификат на вид взрывозащиты МЦДТ 2401: № ЕАЭС RU C-RU.MГ07.В.00508/25.

Успешно закончены испытания в целях утверждения типа МЦДТ 2401, готовится пакет документов для оформления свидетельства об утверждении типа.

Датчики температуры многозонные цифровые МЦДТ 2401

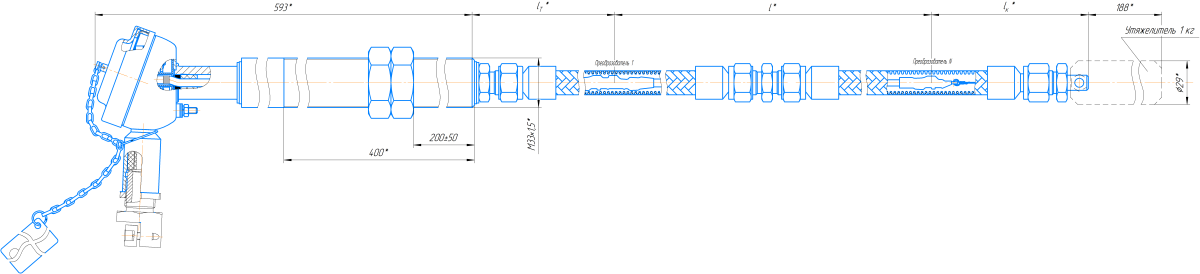

Рис. 1. Габаритный чертеж исполнения с резьбовым подключением

Датчики температуры многозонные цифровые МЦДТ 2401

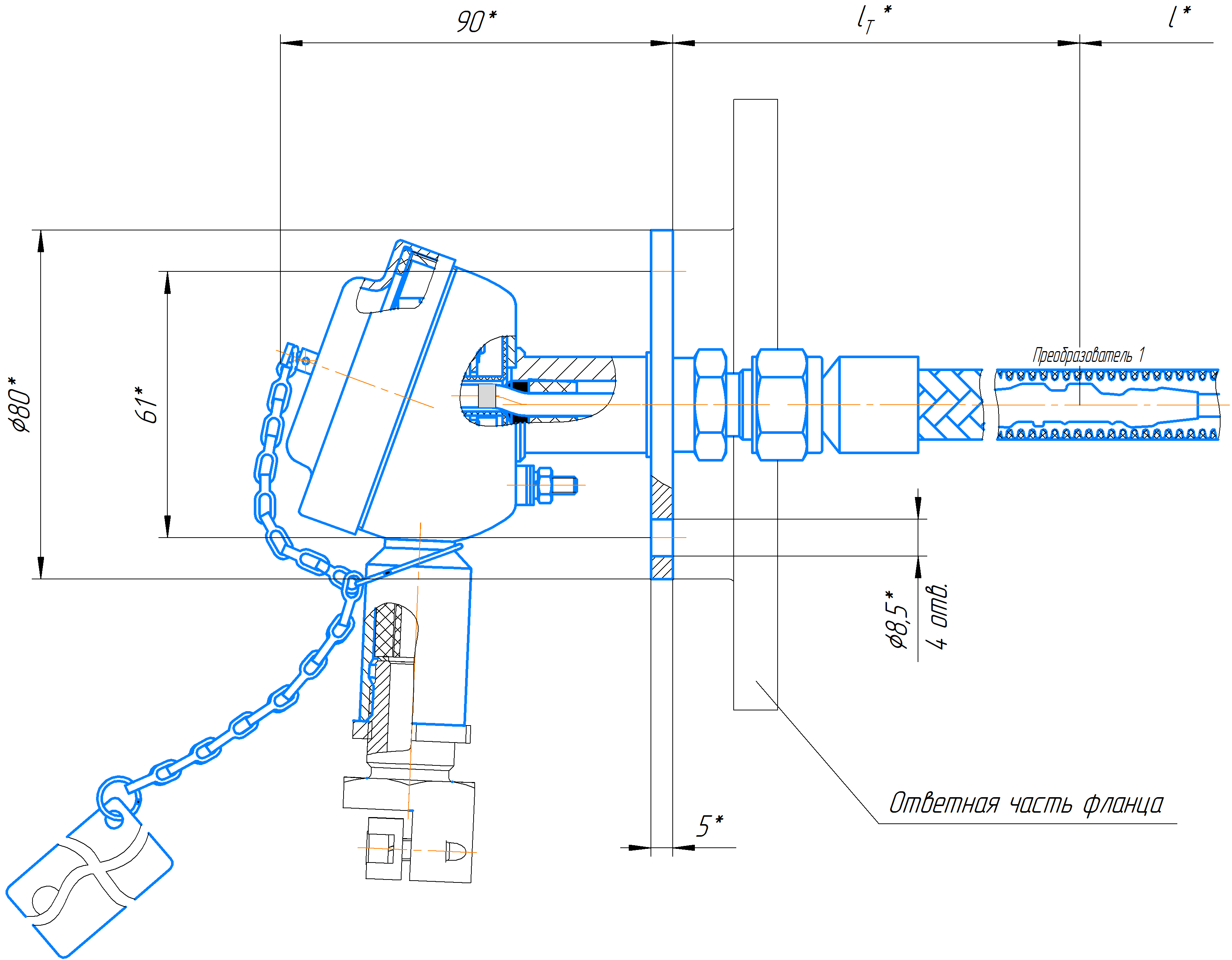

Рис. 2. Габаритный чертеж исполнения с фланцевым подключением



lТ, м

Длина от трубы (фланца) до первого измерительного преобразователя

от 0,1 до 29,8 (кратно 0,1)
l1, l2, …, lm, м

Длина участков измерительной зоны

от 0,1 до 29,8 (кратно 0,1)
n

Общее количество участков измерительной зон

n=n1+n2+…+ nm=N-1

(от 2 до 99)
L1, L2, …, LN-1, м

Длины зон

от 0,1 до 29,9
l, м

Длина измерительной зоны

от 0,2 до 29,9
Lобщ, м

Общая длина

до 30
lk, м

Длина оконечная арматуры

lk =(90+0,01Lобщ) ±0,01Lобм



Иполнение

Масса М, кг, не более

МЦДТ 2401-1

М=2,9+0,02×N+0,35×Lобщ.

МЦДТ 2401-2

МЦДТ 2401-3

М=1,1+0,02×N+0,35×Lобщ.

МЦДТ 2401-4





Обозначение документа

Наименование

Кол-во

Примечание

МКСН.405226.018

МЦДТ 2401-Х-Х-Х-(Х)-Х-Х-Х-Х-Х-Ex МКСН.405226.018ТУ

1 шт.



МКСН.304337.001

Утяжелитель





МКСН.753174.004

Ответная часть фланца

1 шт.



-

Комплект монтажных частей для ответной части фланца:

- болт шестигранный М8х12 DIN933, нержавеющая сталь;

- шайба плоская М8 DIN125А, нержавеющая сталь;

- пружинная шайба М8 DIN127, нержавеющая сталь



4 шт.

4 шт.

4 шт.

Поставляется только для

МЦДТ 2401-3

и МЦДТ 2401-4

МКСН.754175.019

прокладка

1 шт.



МКСН.754175.019-01

прокладка

4 шт.



МКСН.635632.004

Комплект монтажных частей для бронированного кабеля (КМЧ1)

1 шт.

Тип КМЧ определяется при заказе

МКСН.635632.005

Комплект монтажных частей для гибкого кабеля (КМЧ2)

1 шт.

МКСН.635632.006

Комплект монтажных частей для металлорукава (КМЧ3)

1 шт.

МКСН.405226.018 РЭ

Руководство по эксплуатации

1 экз



МКСН.405226.018 ПС

Паспорт

1 экз.





Пример записи при заказе:
1. «МЦДТ 2401-1-12-2,5-(6×0,5+5×1,0)-КМЧ1-Т-У1-Ех МКСН.405226.018 ТУ»;
2. «МЦДТ 2401-4-24-2,0-(24,5)-КМЧ3-М-DN100-PN16-УХЛ1-Ex МКСН.405226.018 ТУ».


Порядок записи при заказе:
«МЦДТ 2401 — Х — Х — Х — (Х) — Х — Х — Х — Х — Х   Ex   МКСН.405226.018ТУ»
            1             2      3     4      5       6      7      8      9    10    11                 12



1 - Наименование изделия

2 - Конструктивное исполнение:

- 1 – труба с резьбой М33х1,5; с преобразователем цифровых датчиков ПЦД-01-485;

- 2 – труба с резьбой М33х1,5;

- 3 – фланец; с преобразователем цифровых датчиков ПЦД-01-485;

- 4 – фланец.

3 - Количество измерительных преобразователей N.
4 - Длина от трубы/фланца до первого измерительного преобразователя lr, м.
5 - Длина измерительной зоны l, м: l=n1×l1+n2×l2+…+ nm×lm,

где l1, l2, …, lm – длины участков измерительной зоны, м

n1, n2, …, nm – количество участков измерительной зоны, имеющих длины l1, l2, …, lm соответственно (см. пример 1). При m>4 указывается только длина измерительной зоны l, м, (см. пример 2).

6 - Тип комплекта монтажный частей (КМЧ):

- КМЧ1 – для бронированного кабеля;

- КМЧ2 – для гибкого кабеля;

- КМЧ3 – для металлорукава.

7 - Материал металлорукава:

 - Т – сталь AISI 321;

- М – сталь AISI 316;

- Ф – фторопласт в металлической оплетке.

8 - Номинальный диаметр для ответной части фланца DN 1) (только для МЦДТ 2401-3 и МЦДТ 2401-4).
9 - Номинальное давление для ответной части фланца PN 1) (только для МЦДТ 2401-3 и МЦДТ 2401-4).
10 - Вид климатического исполнения.
