Датчики температуры многозонные цифровые МЦДТ 1201 в общепромышленном и взрывозащищенном исполнениях
для одновременного измерения температуры в нескольких точках объекта (в том числе и во взрывоопасных зонах), расположение которых определяется конструкцией объекта.
ТЕРМОКОСЫ ЗАЩИЩЕНЫ ПАТЕНТОМ РФ. Патент на изобретение № 2448335 от 19.052010г.
Патент подтверждает наше лидерство и гарантирует высочайшее качество и надежность продукции.
| МКСН.405226.004ТУ
| Интервал между поверками 5 лет.
В ходе недавних испытаний многозонные цифровые датчики температуры МЦДТ 1201 продемонстрировали высокие показатели надежности и безопасности. Успешно подтвердив соответствие требованиям взрывозащиты, эти устройства получили положительный результат по классу взрывозащиты РО Ex iа I Ма Х / 0Ex ia IIC T6 Ga X.
Датчики температуры многозонные цифровые МЦДТ 1201 в общепромышленном и взрывозащищенном исполнениях предназначен:
- для одновременного измерения температуры в нескольких точках объекта, расположение которых определяется конструкцией объекта в частности для полевого определения температуры грунтов по ГОСТ 25358-2020, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов;
- для измерения градиента температуры в резервуарах с жидкостью (не вступающей во взаимодействие с арматурой термокосы); температурного мониторинга на зернохранилищах и элеваторах.
- для применения в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты и ГОСТ IEC 60079-14-2011, регламентирующему применение электрооборудования во взрывоопасных зонах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- нефтяная промышленность,
- машиностроение,
- объекты теплоэнергетики,
- и другие отрасли промышленности.
МЦДТ 1201 взрывозащищенного исполнения применяются как самостоятельное взрывозащищенное электрооборудование с контроллерами цифровых датчиков стационарными типа СКЦД и с другими, совместимыми с МЦДТ 1201 приборами во взрывозащищенном исполнении.
Датчики температуры многозонные цифровые МЦ ДТ 1201-3-Х-Х-Х-(Х)-Х и МЦДТ 1201-4-Х-Х-Х-(Х)-Х-Х-Х-Х-Х-Х (по рис. 3 или рис. 4) имеют маркировку взрывозащиты РО Ex iа I Ма Х/ 0Ех ia IIC T6 Ga X и предназначены для применения в соответствии с ГОСТ IEC 60079-14, руководством по эксплуатации МКСН.405226.004 РЭ в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных сред категорий IIA, IIB, IIC групп Т1, Т2, Т3, Т4, Т5, Т6 по классификации ГОСТ Р МЭК 60079-20-1.
Уровень взрывозащиты датчиков температуры МЦДТ 1201 для угольных шахт Ма (очень высокий), для взрывоопасных сред Gа (очень высокий).

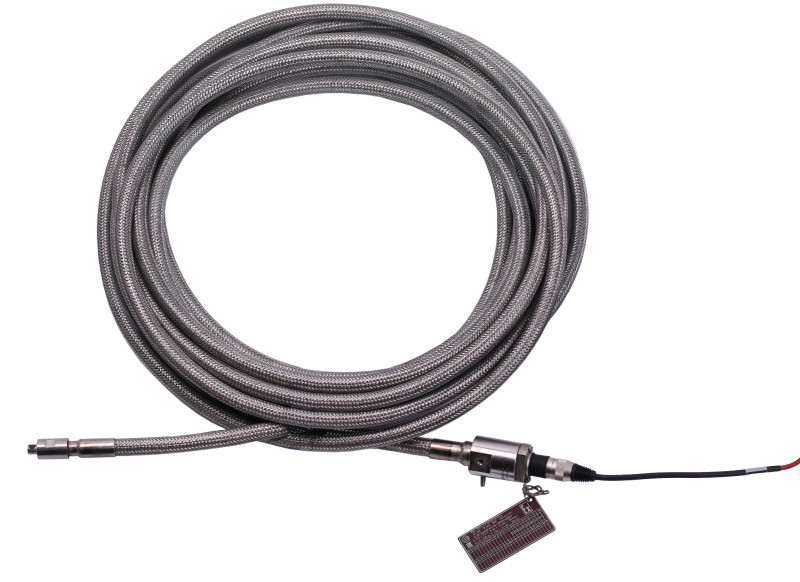

Датчик температуры многозонный цифровой МЦДТ 1201 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных.

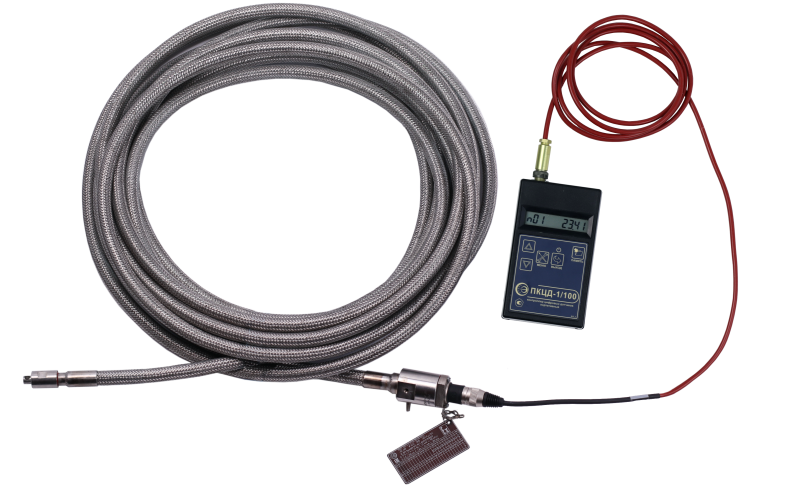

В случае взрывозащищенного исполнения это контроллер цифровых датчиков стационарный СКЦД-6/200, а в случае общепромышленного исполнения это контроллер цифровых датчиков портативный типа ПКЦД-1/100 / ПКЦД-2 или стационарный типа СКЦД, логгер типа ЛЦД или другие, совместимые с МЦДТ 1201 приборы.
Допускается использование одного контроллера цифровых датчиков стационарного типа СКЦД для работы с несколькими МЦДТ 1201 во взрывозащищенном исполнении. Для работы с несколькими МЦДТ 1201 в общепромышленном исполнении допускается использование контроллера цифровых датчиков портативного типа ПКЦД или контроллера цифровых датчиков стационарного типа СКЦД, логгера цифровых датчиков типа ЛЦД или другого, совместимого с МЦДТ 1201 прибора.
МЦДТ 1201 может являться составной частью системы температурного мониторинга протяженных объектов СТМ ПО или работать с одним из перечисленных выше устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
МЦДТ 1201 |
Рабочий диапазон измеряемых температур, °C |
-50 …+100 |
Пределы абсолютной погрешности, °С: |
|
от -50 до +100 включ. | ±0,5 (рис.1 и 2) |
от -50 до -30 включ., °С, не более |
±[0,1+0,014(|t|-30)] (рис.3 и 4) |
от -30 до +30 включ., °С, не более |
±0,1 (рис.3 и 4) |
от +30 до +100 включ., °С, не более |
±[0,1+0,014(|t|-30)] (рис.3 и 4) |
Время термической реакции, минут |
20 |
Материал защитной арматуры (для рисунка 1) | полиэтилен |
Материал защитной арматуры (для рисунка 2, 3, 4) |
сталь AISI 321 (08Х18Н10Т) сталь AISI 316L (03Х17Н13М2) фторопласт в металлорукаве |
Вид климатического исполнения по ГОСТ 15150 |
У1, У3, Т1, Т3 |
Погружаемая часть МЦДТ 1201 герметична и выдерживает испытания внутренним пневматическим давлением, МПа | 0,6 - 0,8 |
Степень защиты погружаемой части от воздействия пыли и воды по ГОСТ 14254-2015 |
IР68 |
Устойчивость к вибрации по ГОСТ Р 52931-2008 |
группа исполнения L1 |
Средняя наработка до отказа, ч, не менее |
60 000 |
Количество измерительных преобразователей |
от 3-х до 197 (рис.1) от 3-х до 57 (рис.2, 3 и 4) |
Общая длина, м |
от 1,5 до 100 (рис.1) от 1,5 до 30 (рис.2, 3 и 4) |
Примечание – |t| – абсолютное значение температуры, °С, без учета знака |
Обозначение |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ МЦДТ 1201 |
Длины зон L1, L2, …, LN-1, м |
Общая длина L, м |
Масса М, кг, не более |
|||||

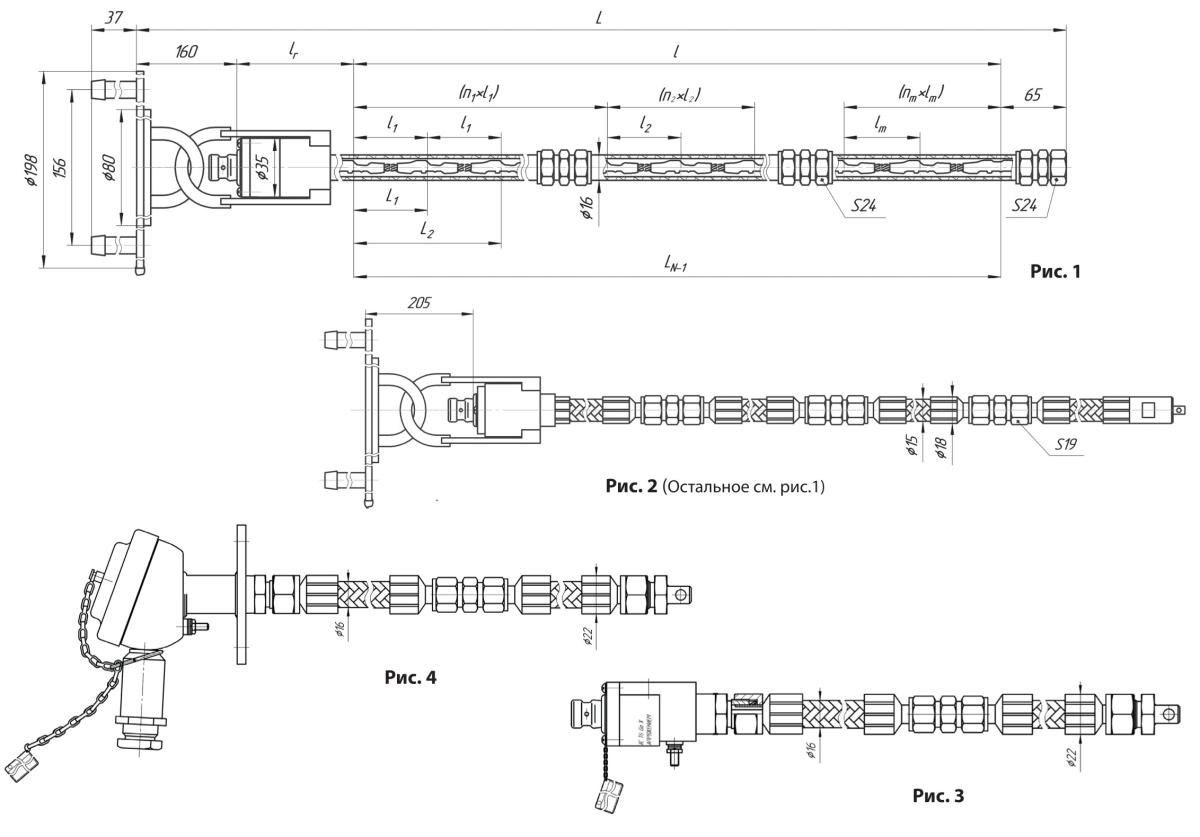

Номер рисунка конструкции |
Тип маркировки измери-тельных преобра-зователей |
Кол-во измери-тельных преобра-зователей N |
Длина от разъема (фланца) до первого измери-тельного преобра-зователя lr (lf), м |
Длины участков изме-ритель- ной зоны l1, l2 …,lm, м |
Количество участков измери-тельной зоны n1, n2, …, nm, имеющих длины l1, l2 …, lm соответст-венно |
||||
МКСН.405226.004 | 1 (в металло-пластиковой трубе) |
1 (по длинам зон L1, L2, …, LN-1, м)
или
2 (по порядковому номеру) |
от 3 до 197 | от 0,1 до 98 | от 0,1 до 98 | от 2 до 196 | от 0,5 до 98 | от 1.5 до 100 | М=2+0,02×N+ +0,1×L1) |
МКСН.405226.005 | 2 ( в металлорукове) |
от 3 до 57 |
от 0,1 до 28 |
от 0,1 до 28 |
от 2 до 56 |
от 0,5 до 28 |
от 1.5 до 30 |
М=2+0,02×N+ +0,418×L2) | |
МКСН.405226.006 |
3 (в металлорукаве взрывозащи-щенное исполнение) |
М=0,5+0,02× ×N+0,418×L3) |
|||||||
МКСН.405226.007 |
4 (в металлорукаве с головкой соединительной взрывозащи-щенное исполнение) |
М=0,5+0,02× ×N+0,418×L4) |
|||||||
1) L = 0,225 + 0,01 × W + lr + l, 2) L = 0,27 + 0,01 × W + lr + l , 3) L = 0,065 + 0,01 × W + lr + l, 4) L = 0,165 + 0,01 × W + lf + l, где l = n1 × l1 + n2 × l2 +…+ nm × lm – длина измерительной зоны, м; W = (lr + l) / 12-1 – количество муфт, шт. |
КОМПЛЕКТНОСТЬ:
ОБОЗНАЧЕНИЕ ДОКУМЕНТА |
НАИМЕНОВАНИЕ |
КОЛИЧЕСТВО |
ПРИМЕЧАНИЕ |
- |
Датчик температуры многозонный цифровой МЦДТ 1201 |
1 шт. |
|
МКСН.753221.003 |
Утяжелитель |
1 шт. |
По отдельной заявке |
- |
Палец такелажный 6х25 8279 нержавеющая сталь А4 |
1 шт. |
При поставке утяжелителя |
- |
Шплинт разводной 2х14 DIN 94 нержавеющая сталь А2 |
1 шт. |
|
МКСН.753174.004 |
Ответная часть фланца |
1 шт. |
Поставляется только для МЦДТ 1201 взрывозащищенного исполнения (рисунок конструкции 4). |
- |
Комплект монтажных частей для ответной части фланца: - болт шестигранный М8х12 DIN933, нержавеющая сталь, - шайба плоская М8 DIN125А, нержавеющая сталь - пружинная шайба М8 DIN 127 нержавеющая сталь |
4 шт. 4 шт. 4 шт. |
|
МКСН.635632.004 |
Комплект монтажных частей для бронированного кабеля (КМЧ1) |
1 шт. |
|
МКСН.635632.005 |
Комплект монтажных частей для гибкого кабеля (КМЧ2) |
1 шт. |
|
МКСН.635632.006 |
Комплект монтажных частей для металлорукава (КМЧ3) |
1 шт. |
|
МКСН.635632.007 |
Комплект монтажных частей для трубного монтажа (КМЧ4) |
1 шт. |
|
- |
Считывающий прибор |
1 шт. |
Поставляется по дополнительному заказу |
МКСН.405226.004 РЭ |
Руководство по эксплуатации |
1 экз. |
Поставляется только для МЦДТ 1201 взрывозащищенного исполнения |
МКСН.405226.004 ПС |
Паспорт |
1 экз. |
- |
МП 207-033-2018 |
Методика поверки |
1 экз. |
- |
- |
Копия сертификата соответствия |
1 экз. |
Поставляется только для МЦДТ 1201 взрывозащищенного исполнения |
Примечание – В качестве считывающего прибора могут поставляться приборы типа СКЦД, ПКЦД и ЛЦД |
ПРИМЕРЫ ЗАПИСИ ПРИ ЗАКАЗЕ:
1. «МЦДТ 1201-3-1-12-2,5-(6×0,5+5×1,0)-У1-М-Ех МКСН.405226.004 ТУ»;
2. «МЦДТ 1201-4-2-10-3,3-(9х1,0)-У1-КМЧ3-С10-DN100-PN16-М-Ех-МКСН.405226.004 ТУ»
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«Датчик температуры многозонный цифровой
МЦДТ 1201-Х-Х-Х-Х-(Х)-Х-Х-Х-Х - Х - Х Ex МКСН.405226.004ТУ»
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1. Тип.
2. Номер рисунка конструкции (рис. 3 или рис. 4).
3. Тип маркировки измерительных преобразователей:
- 1 – по длинам зон; L1,. L2, … ,LN-1, м;
- 2 – по порядковому номеру.
4. Количество измерительных преобразователей N.
5. Длина от разъема до первого измерительного преобразователя lr (для рисунков 1 – 3) или длина от фланца до первого измерительного преобразователя lf (для рисунка 4), м (должна быть кратна 0,1 м).
6. Длина измерительной зоны l, м:
l=n1×l1+n2×l2+…+ nm×lm, где l1, l2, …, lm – длины участков измерительной зоны, м
n1, n2, …, nm – количество участков измерительной зоны, имеющих длины l1, l2, …, lm соответственно (см. пример 1).
При m>5 указывается только длина измерительной зоны l, м, (см. пример 2).
7. Вид климатического исполнения.
8. Тип комплекта монтажный частей (КМЧ) (только для МЦДТ 1201 по рисунку конструкции 4):
- КМЧ1 – для бронированного кабеля;
- КМЧ2 – для гибкого кабеля;
- КМЧ3 – для металлорукава;
- КМЧ4 – для трубного монтажа.
9. Материал КМЧ (только для МЦДТ 1201 по рисунку конструкции 4):
- С10 – сталь 12Х18Н10Т,
- С45 – сталь 45.
10. Номинальный диаметр (DN) для ответной части фланца 1) (только для МЦДТ 1201 по рисунку конструкции 4).
11. Номинальное давление (PN) для ответной части фланца 1) (только для МЦДТ 1201 по рисунку конструкции 4).
12. Материал металлорукава (для рисунков 2, 3, 4):
- Т – сталь AISI 321 (08Х18Н10Т);
- М – сталь AISI 316L (03Х17Н13М2);
- Ф – фторопласт в металлорукаве.
13. Взрывозащищенное исполнение РО Ех ia I Ma Х/0Ex ia IIC T6 Ga X (только для МЦДТ 1201 по рисункам конструкций 3, 4).
14. Обозначение технических условий.
«Датчик температуры многозонный цифровой МЦДТ 1201-Х-Х-Х-Х-(Х)-Х-Х-Х-Х-Х-Х Ex МКСН.405226.004ТУ»
1) – значения номинального диаметра DN и номинального давления PN рекомендуется выбирать из таблицы 1.
Таблица 1
DN |
PN |
50 |
1; 2,5; 6 50 10; 16; 25 |
100 |
1; 2,5; 6 100 10; 16 |
150 |
1; 2,5; 6 150 10; 16 |
200 |
1; 2,5; 6 |
200 |
10; 16 |

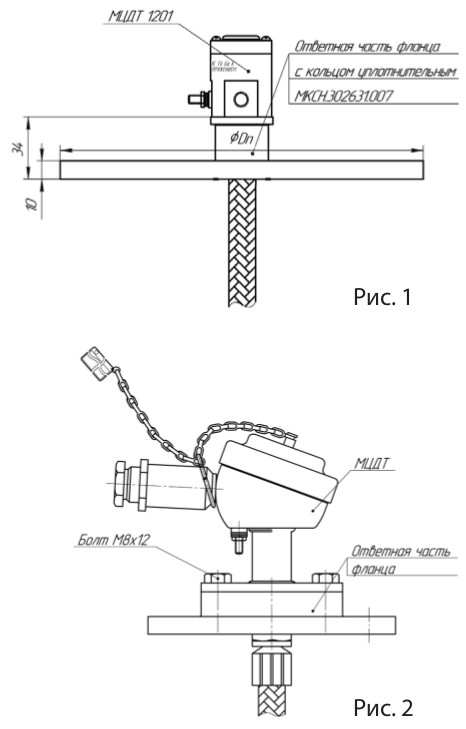

Монтаж МЦДТ 1201 (рисунок 3) осуществлять согласно рисунку 1.
Монтаж МЦДТ 1201 (рисунок 4) осуществлять согласно рисунку 2
Вопросы - Ответы
Ильяс (не проверено)
Какой выходной сигнал с термокосы
etalon
Добрый день,Ильяс!
Благодарим Вас за проявленный интерес к нашим товарам.
МЦДТ на выходе имеет цифровой сиглан, передаваемый по однопроводной линии.
