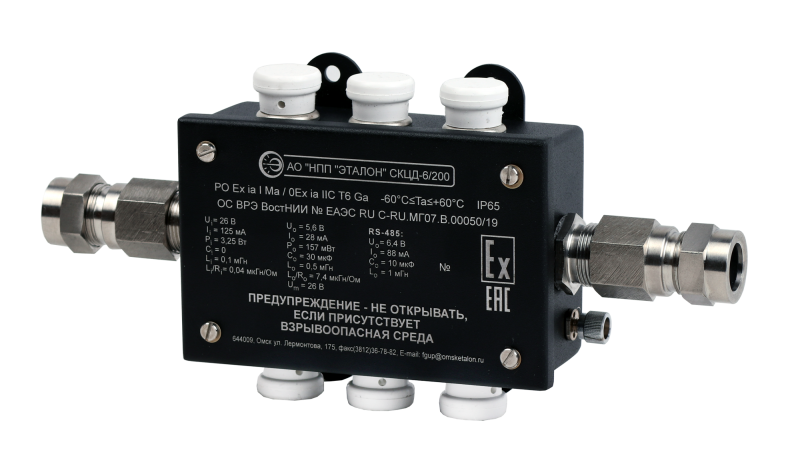

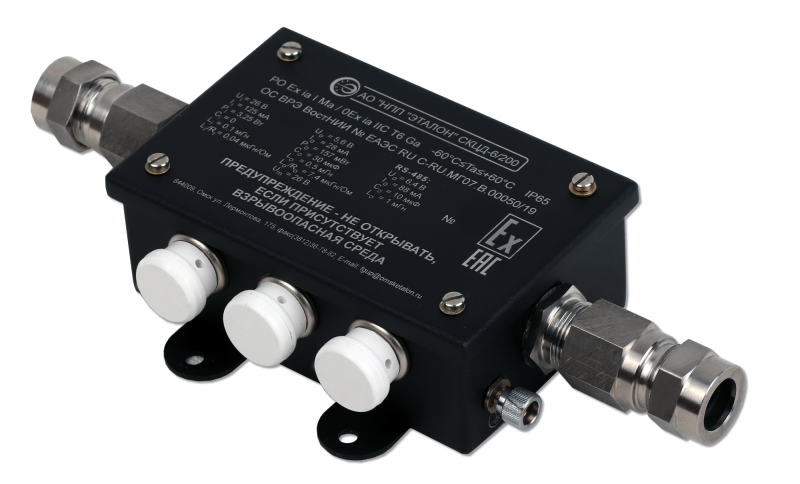

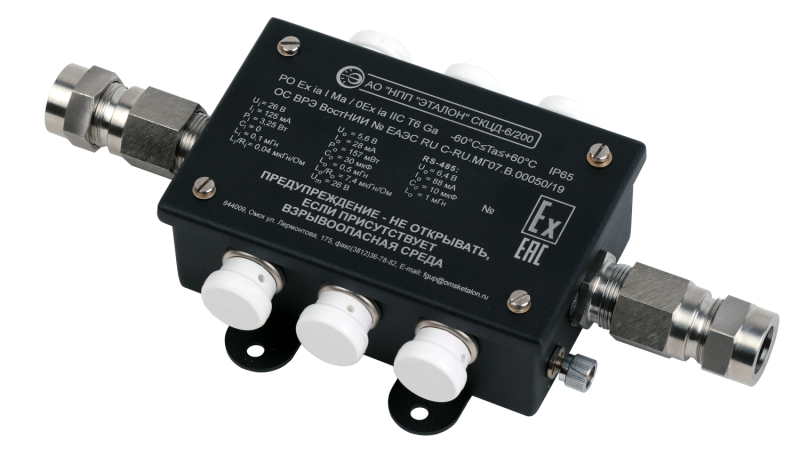

Стационарный контроллер цифровых датчиков СКЦД-6/200
для организации единой системы считывания результатов измерения температуры с термокос МЦДТ с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.
На ПК устанавливается специальное сервисное ПО «Viper»
| МКСН.405544.014 ТУ
| СКЦД-6/200 сертифицирован на вид взрывозащиты
Если необходимо производить сбор данных длительное время в он-лайн режиме, целесообразно объединить все термокосы в единую систему сбора данных. Для этого разработаны стационарные контроллеры СКЦД-6/200. Можно подключить от 1 до 6 термокос, содержащих суммарно до 200 датчиков.
Контроллеры связываются между собой по интерфейсу RS-485 (протокол обмена Modbus RTU) и далее с помощью специального устройства подключаются к ПК.
Программа сканирует сеть, идентифицирует найденные контроллеры и подключенные к ним термокосы, ведет мониторинг температур в реальном времени на графиках и таблицах. Накопленные данные можно сохранить как в виде единого для всей системы файла, так и отдельно для каждой термокосы. Для предотвращения потери данных при сбоях в работе ПК контроллер ведет запись данных в энергонезависимую память, объемом 64 Кб. При необходимости потерянные данные можно восстановить, загрузив содержимое энергонезависимой памяти на ПК.
Контроллеры СКЦД имеют степень защиты от пыли и воды IP65 и оснащены термостатом для подогрева электроники при работе при температурах окружающего воздуха ниже -40 °С.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Контроллер СКЦД-6/200 МКСН.405544.014 ТУ»
КОМПЛЕКТНОСТЬ:
ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
Добрый день!
Мы опробовали в различных условиях приобретенные у вас термоизмерительные приборы. Впечатления самые лучшие. Технологичные, современные, компактные, внешний вид и исполнение — выше всяких похвал. Отдельно можно сказать о скорости измерения — крайне важный фактор при производстве полевых испытаний многолетне-мёрзлых грунтов. При нашей работе с вашими термокосами у инспекторов технического надзора не возникает никаких вопросов, в отличие от подобных приборов других производителей. Хотим приобрести ещё изделия вашего предприятия в количестве 4шт. немного другой модификации (длиннее на 2 метра + 1 датчик), что приобрели ранее….
Мерзлотная станция Центра ИССО филиала ОАО «РЖД» является приемником самой первой мерзлотной станции, которая была создана на базе Сковородинской метеостанции при Заб.жд НКПС, регулярные наблюдения за температурами многолетнемерзлых грунтов ведутся с октября 1927г.
За время существования Мерзлотной станции использовалось большое количество измерительных приборов самых разных типов и конструкций.
В сентябре — ноябре 2016г., станция провела полевое испытание многозонного цифрового датчика температуры МЦДТ 0922 и портативного контроллера цифровых датчиков ПКЦД-1/16 производства НПП «Эталон» Испытания проводились в термометрических скважинах объектов земляного полотна на Восточносибирской, Дальневосточной и Забайкальской железных дорогах.
Технический персонал, высоко оценил качество и надежность приборов, считаем важным отметить следующие и особенности:
- компактные размеры и малый вес изделий. Диаметр датчика всего 9 мм, что дало возможность испытать МЦДТ 0922 в термометрических скважинах любого диаметра;
- хорошую гидроизоляцию, МЦДТ 0922 неоднократно попадал в воду, но его работоспособности это не отразилось;
- кабель МЦДТ 0922 сохраняет эластичность при отрицательной температуре;
- ПКЦД-1/16 долгое время работает без подзарядки. Аккумулятор типа «Крот» легко приобрести в розничной сети;
- показания удобно считывать с индикатора ПКЦД-1/16, управление интуитивно понятно и не вызывает затруднений, эксплуатация приборов не требует высокой квалификации персонала;
- приборы прошли государственные испытания и внесены в государственный реестр средств измерений.
По результатам испытаний принято решение о включении приборов МЦДТ 0922 и ПКЦД-1/16 в инвестиционную программу станции и о рекомендации их применения геобазами дорог в зоне распространения многолетнемерзлых грунтов.
Вопросы - Ответы
Сергей (не проверено)
Добрый день!
Где можно скачать таблицу адресов modbus на контроллер СКДЦ-6/200?
etalon
Здравствуйте Сергей!
Высылайте, пожалуйста, запрос на нашу эл.почту fgup@omsketalon.ru мы вам вышлем.
