Термокоса. Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищённом исполнении
для одновременного измерения температуры в нескольких точках объекта, расположение которых определяется конструкцией объекта в частности для полевого определения температуры грунтов по 25358-2020

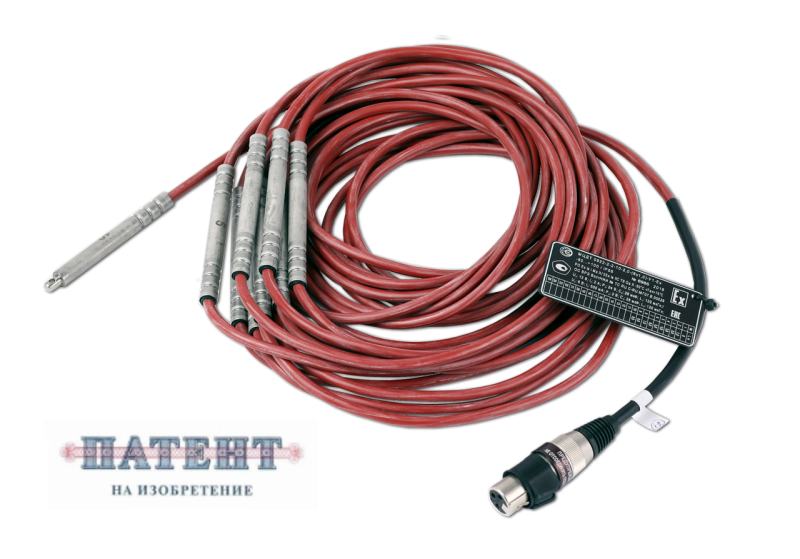

| ТЕРМОКОСЫ ЗАЩИЩЕНЫ ПАТЕНТОМ РФ. Патент на изобретение № 2448335 от 19.052010г.
Патент подтверждает наше лидерство и гарантирует высочайшее качество и надежность продукции!
ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 5 ЛЕТ.
КАБЕЛЬ С УСИЛЕННОЙ СТАЛЬНОЙ ЖИЛОЙ.
Прошли испытания на степень защиты от воды и пыли IP68

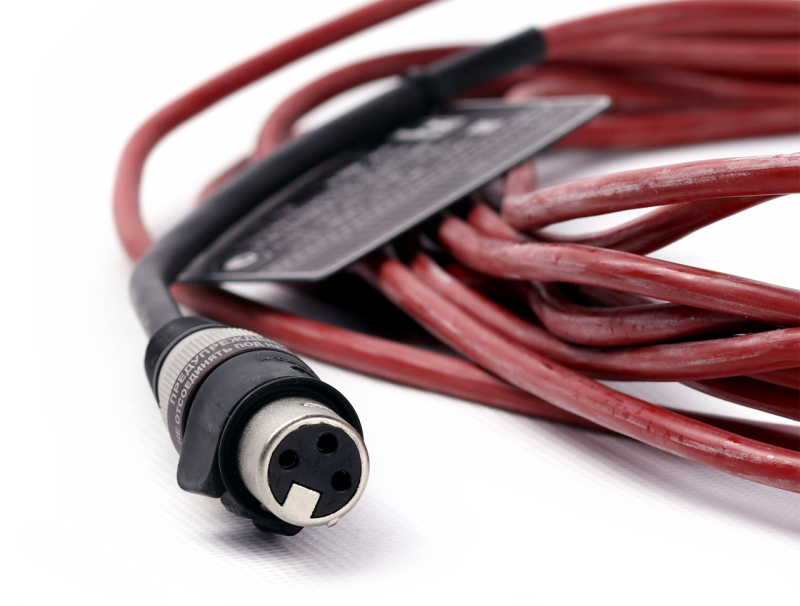

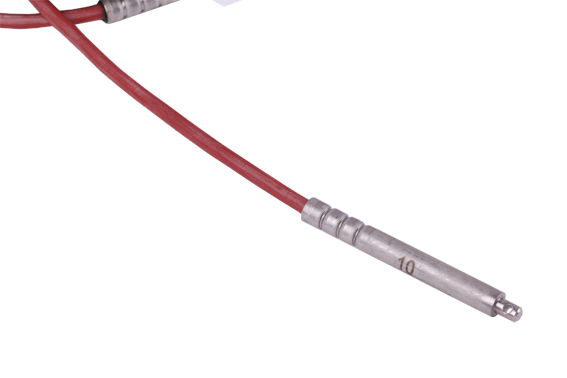

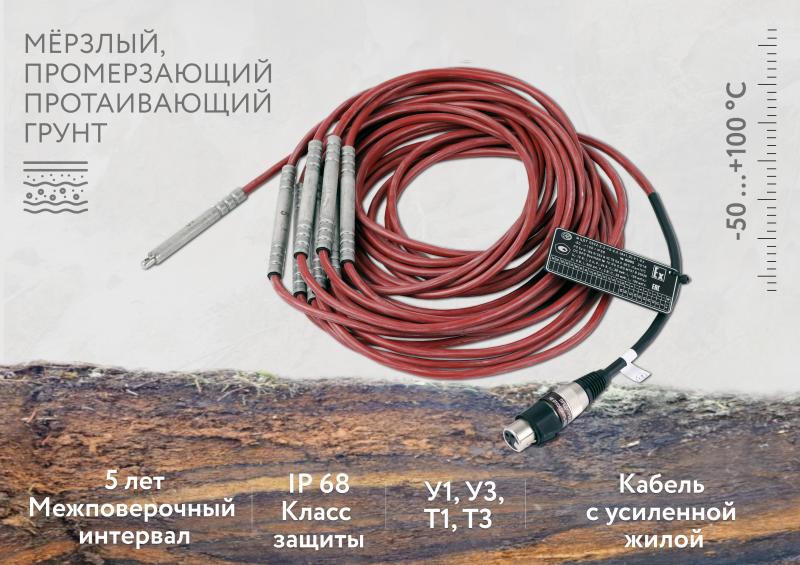

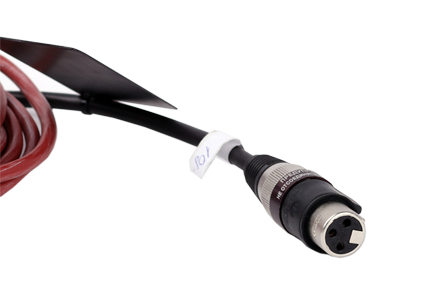

Термометрическая коса (термокоса) представляет собой кабель с усиленной жилой с последовательно расположенными датчиками температуры в отдельном защитном металлическом корпусе и разъемом для подключения к контроллеру.
Датчики температуры соединены между собой гибким кабелем и имеют высокий уровень пылевлагозащиты. Благодаря специальным материалам кабель сохраняет гибкость при эксплуатации даже в условиях отрицательных температур.
Шаг расположения датчиков температуры по длине кабеля выбираются индивидуально заказчиком.
Термокосы, производимые АO «НПП «ЭТАЛОН», отвечает всем требованиям промышленной безопасности к эксплуатации на объектах нефтяной и газовой промышленности.
| МКСН.405226.001ТУ
НАЗНАЧЕНИЕ:
- для одновременного измерения температуры в нескольких точках объекта, расположение которых определяется конструкцией объекта в частности для полевого определения температуры грунтов по ГОСТ 25358-2020, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов.
- имеют маркировку взрывозащиты РО Ex iа I Ма Х/0Ех ia IIC T6 Ga X и предназначены для применения в соответствии с ГОСТ IEC 60079-14-2011, руководством по эксплуатации МКСН.405226.001 РЭ в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных сред категорий IIA, IIB, IIC групп Т1, Т2, Т3, Т4, Т5, Т6 по классификации ГОСТ Р МЭК 60079-20-1-2018. Уровень взрывозащиты датчиков температуры МЦДТ 0922 для угольных шахт Ма (очень высокий), для взрывоопасных сред Gа (очень высокий).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- объекты теплоэнергетики,
- машиностроение,
- нефтяная промышленность
- другие отрасли промышленности.
Датчик температуры многозонный цифровой МЦДТ 0922 (термокоса) преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных - контроллеры цифровых датчиков портативные типа ПКЦД или стационарные типа СКЦД или логгеры цифровых датчиков ЛЦД.
Допускается использование данных приборов для работы с несколькими термокосами МЦДТ 0922.
При вертикальном размещении косы МЦДТ 0922 длиной более 10 м, рекомендовано использование исполнения по рис.2 с армирующим элементом для обеспечения заявленного расстояния между датчиками и во избежание разрывов кабеля.
Датчик температуры многозонный цифровой МЦДТ 0922 (термокоса) соответствует требованиям действующей конструкторской документации МКСН.405226.001 и является многозонным (от 2 до 249 зон), однофункциональным, неремонтируемым изделием. Корпус каждого измерительного преобразователя электрически изолирован.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | МЦДТ 0922 |
| рабочий диапазон измеряемых температур, °C | -50 …+100 |
| пределы допускаемой абсолютной погрешности: | |
| от -50 …-30 включ., °С, не более | ±(0,1+0,014(|t|-30)) |
| св. -30 …+30 включ., °С, не более | ±0,1 |
| св. +30 …+100 включ., °С, не более | ±(0,1+0,014(|t|-30) |
| время термической реакции, с, не более | 25 |
| материал защитной арматуры измерительных преобразователей | сталь 12Х18Н10Т |
| вид климатического исполнения по ГОСТ 15150-69 | УХЛ1, У1, У3, Т1, Т3 |
| степень защиты от воздействия пыли и воды по ГОСТ 14254-2015: | |
| - измерительной зоны (с глубиной погружения не более 2 м, временем погружения не более 8 ч) | IP68 |
| - разъема МЦДТ | IP20 |
| средняя наработка до отказа, ч, не менее | 80 000 |
| устойчивость к вибрации по ГОСТ Р 52931-2008 | N2 |
| количество измерительных преобразователей | от 3 до 250 |
| общая длина, м | от 0,6 до 120 |
| масса (в зависимости от количества преобразователей температуры), кг | от 0,14 до 23,5 |
| средний срок службы, лет, не менее | 10 |
| Примечание – |t| – абсолютное значение температуры, °С, без учета знака | |
Таблица 1
|
Тип |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Длины зон L1 , L2 , …, LN-1, м |
Общая длина L, м |
Масса М, кг, не более |
|||||
|
Номер рисунка конструк-ции |
Тип маркировки измери-тельных преобра-зователей |
Кол-во измери-тельных преобра-зователей N |
Длина соедини-тельного кабеля lк , м |
Длины участков измери-тельной зоны l1 ,l2 …,lm, м |
Кол-во участков измери-тельной зоны n1 , n2 , …, nm, имеющих длины l 1 ,l2 …,lm соот-ветственно |
||||
|
МЦДТ 0922 |
1 (без армирую-щего элемента) |
1 (по длинам зон L1 , L2 , …, LN-1, м) или 2 (по порядковому номеру) |
от 3 до 250 |
от 0,2 до 100 |
от 0,2 до 100 |
от 2 до 249 |
от 0,2 до 100 |
от 0,6 до 120 |
М=0,06+0,02× ×N+0,03×L* |
|
2 (с армирую-щим элементом) |
М=0,11+0,03× ×N+0,05×L* |
||||||||
|
* L = 0,035 + lк + l, м где l = n1 × l1 + n2 × l2 + … + nm × lm – длина измерительной зоны, м |
|||||||||
КОМПЛЕКТНОСТЬ:
- многозонный цифровой датчик температуры МЦДТ 0922;
- паспорт;
- методика поверки;
- руководство по эксплуатации;
- копия сертификата соответсвия.
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«Датчик температуры многозонный цифровой МЦДТ 0922 - Х - Х - Х - Х - (Х) - Х - Ех - Х - У - МКСН.405226.001ТУ»
1 2 3 4 5 6 7 8 9

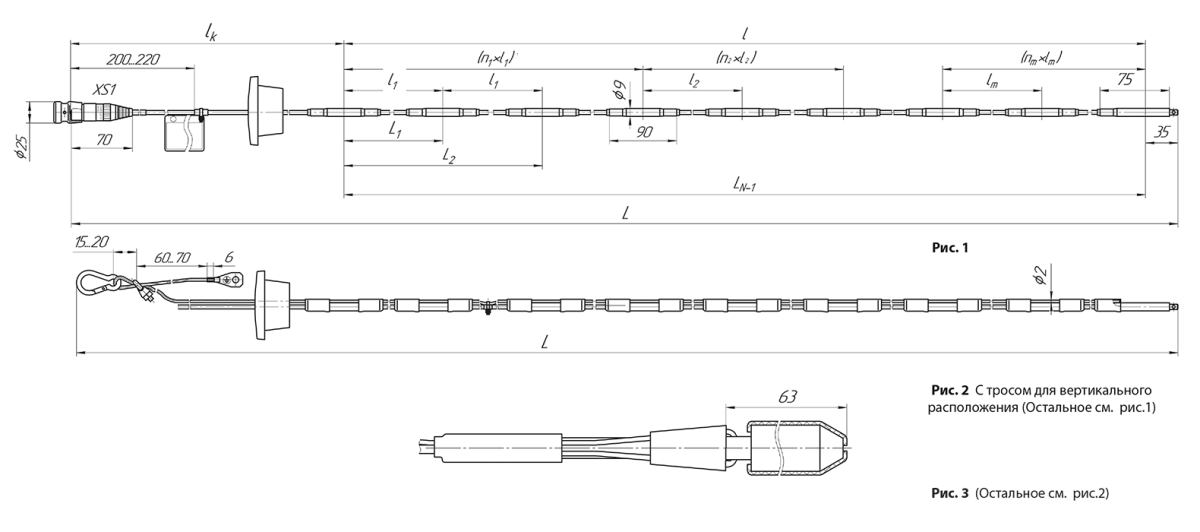

1. Номер рисунка конструкции (см. рис.1 и рис. 2):
1 – без армирующего элемента,
2 – с армирующим элементом;
2. Тип маркировки измерительных преобразователей:
1 – по длинам зон L1, L2, … ,LN-1, м;
при l≤25 м l1, l2. …. lm могут быть от 0,2 до 25 м с кратностью 0,1 м,
при l>25 м l1, l2. …. lm должны быть кратны 1 м;
2 – по порядковому номеру;
3. Количество измерительных преобразователей N;
4. Длина от разъёма до первого преобразователя lк, м;
5. Длина измерительной зоны l, м:
n1×l1+n2×l2+…+ nm×lm, где l1, l2, …,lm – длины участков измерительной зоны, м;
n1, n2, …,nm – количество участков измерительной зоны, имеющих длины l1, l2, …, lm соответственно;
6. Вид климатического исполнения;
7. Взрывозащищенное исполнение РО Ех ia I Ma Х / 0Ex ia IIC T6 Ga X.
8. Обозначение крышки К48, К57, К76 (см.Крышка МКСН.714361.002)
9. Наличие утяжелителя (только для 2 рисунка).
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
1. «Датчик температуры многозонный цифровой во взрывозащищенном исполнении МЦДТ 0922-2-1-12-2,5-(6×0,5+5×1,0)-У1-Ех-МКСН.405226.001 ТУ»;
2. «Датчик температуры многозонный цифровой во взрывозащищенном исполнении МЦДТ 0922-2-1-24-2,0-(24,5)-У1-Ех-МКСН.405226.001 ТУ»;
3. «Датчик температуры многозонный цифровой во взрывозащищенном исполнении МЦДТ 0922-2-2-21-1,5-(20×0,5)-У1-Ех-К57-У-МКСН.405226.001 ТУ»

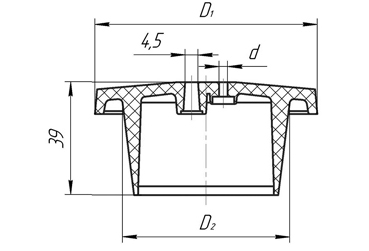

Крышка МКСН.714361.002
|
Наименование |
D1 , мм |
D2 , мм |
|
К48 |
68 |
45 |
|
К57 |
77 |
58 |
|
К76 |
92 |
73 |
Комплект термометрического оборудования (прибор ПКЦД и датчиковая коса), полученный от Вас на тестировании, благополучно прошел испытания при проведении весенних режимных замеров, и достоин всяческих похвал относительно кондиционности полученных данных и быстроты работы.
Добрый день!

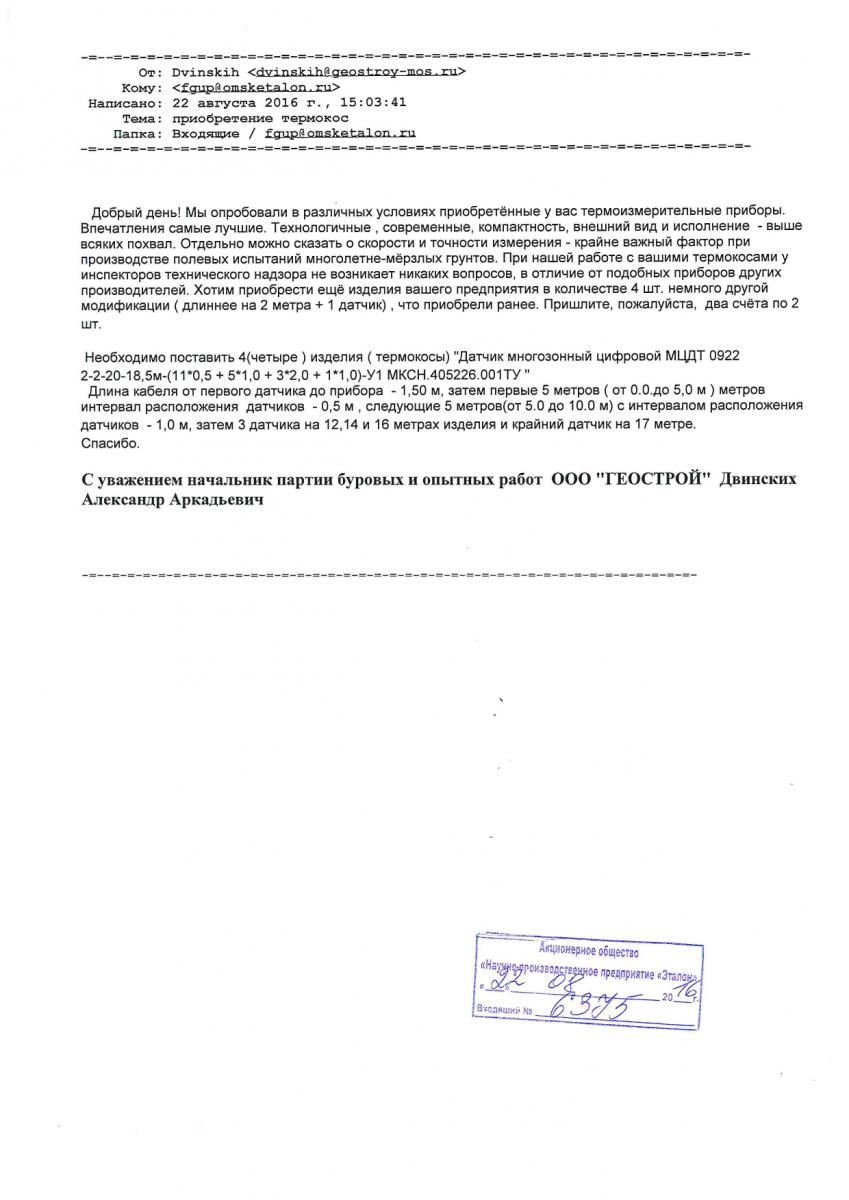

Мы опробовали в различных условиях приобретенные у вас термоизмерительные приборы. Впечатления самые лучшие. Технологичные, современные, компактные, внешний вид и исполнение — выше всяких похвал. Отдельно можно сказать о скорости измерения — крайне важный фактор при производстве полевых испытаний многолетне-мёрзлых грунтов. При нашей работе с вашими термокосами у инспекторов технического надзора не возникает никаких вопросов, в отличие от подобных приборов других производителей. Хотим приобрести ещё изделия вашего предприятия в количестве 4шт. немного другой модификации (длиннее на 2 метра + 1 датчик), что приобрели ранее….

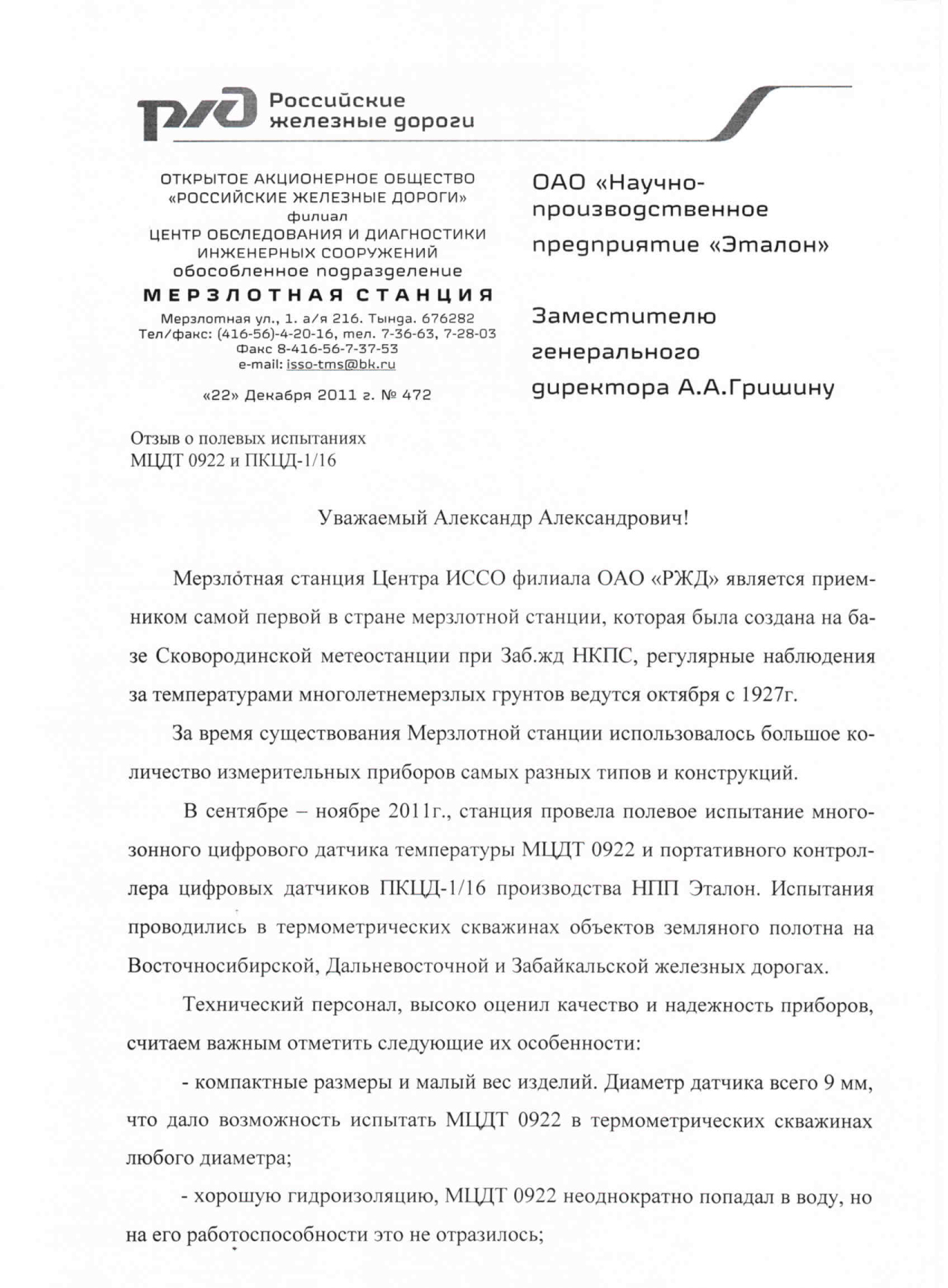

Мерзлотная станция Центра ИССО филиала ОАО «РЖД» является приемником самой первой мерзлотной станции, которая была создана на базе Сковородинской метеостанции при Заб.жд НКПС, регулярные наблюдения за температурами многолетнемерзлых грунтов ведутся с октября 1927г.
За время существования Мерзлотной станции использовалось большое количество измерительных приборов самых разных типов и конструкций.
В сентябре — ноябре 2016г., станция провела полевое испытание многозонного цифрового датчика температуры МЦДТ 0922 и портативного контроллера цифровых датчиков ПКЦД-1/16 производства НПП «Эталон» Испытания проводились в термометрических скважинах объектов земляного полотна на Восточносибирской, Дальневосточной и Забайкальской железных дорогах.
Технический персонал, высоко оценил качество и надежность приборов, считаем важным отметить следующие и особенности:
- компактные размеры и малый вес изделий. Диаметр датчика всего 9 мм, что дало возможность испытать МЦДТ 0922 в термометрических скважинах любого диаметра;
- хорошую гидроизоляцию, МЦДТ 0922 неоднократно попадал в воду, но его работоспособности это не отразилось;
- кабель МЦДТ 0922 сохраняет эластичность при отрицательной температуре;
- ПКЦД-1/16 долгое время работает без подзарядки. Аккумулятор типа «Крот» легко приобрести в розничной сети;
- показания удобно считывать с индикатора ПКЦД-1/16, управление интуитивно понятно и не вызывает затруднений, эксплуатация приборов не требует высокой квалификации персонала;
- приборы прошли государственные испытания и внесены в государственный реестр средств измерений.
По результатам испытаний принято решение о включении приборов МЦДТ 0922 и ПКЦД-1/16 в инвестиционную программу станции и о рекомендации их применения геобазами дорог в зоне распространения многолетнемерзлых грунтов.

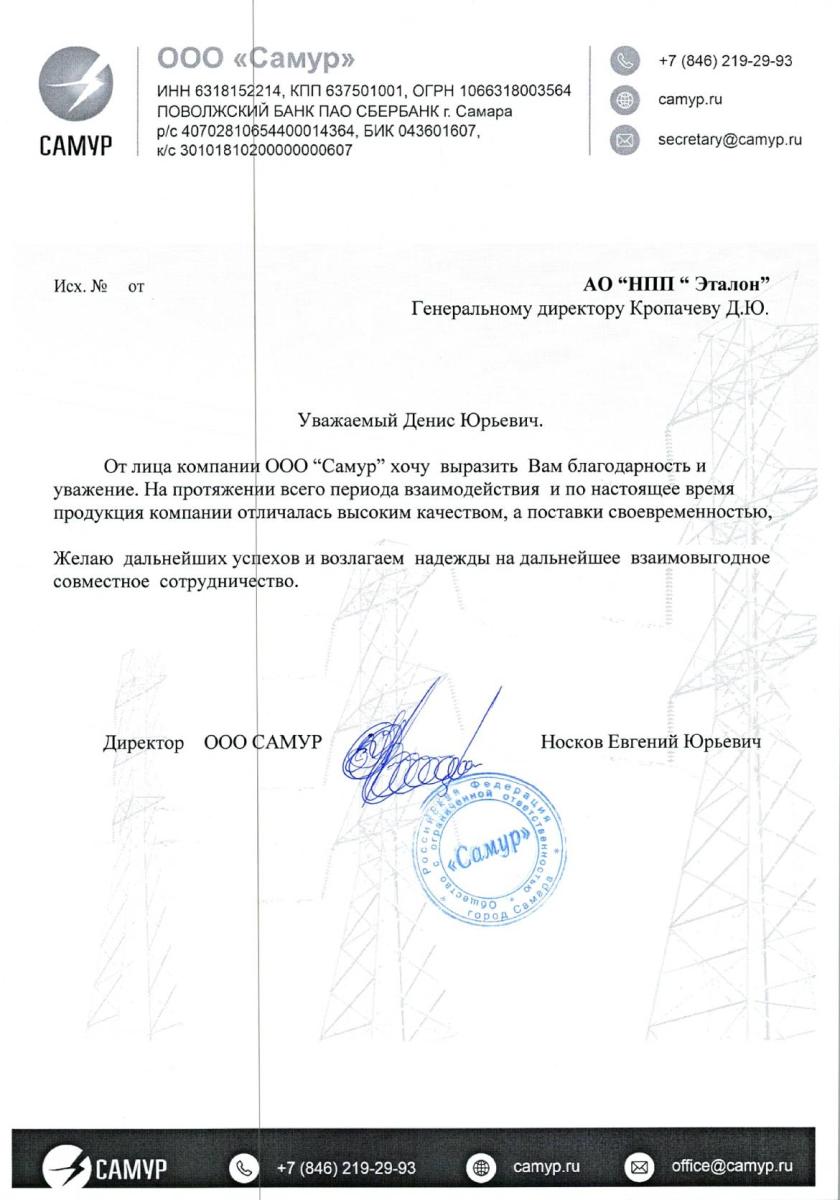

От лица компании ООО “Самур” хочу выразить Вам благодарность и уважение. На протяжении всего периода взаимодействия и по настоящее время продукция компании отличалась высоким качеством, а поставки своевременностью,
Желаю дальнейших успехов и возлагаем надежды на дальнейшее взаимовыгодное совместное сотрудничество.
Директор ООО «САМУР» Носков Евгений Юрьевич

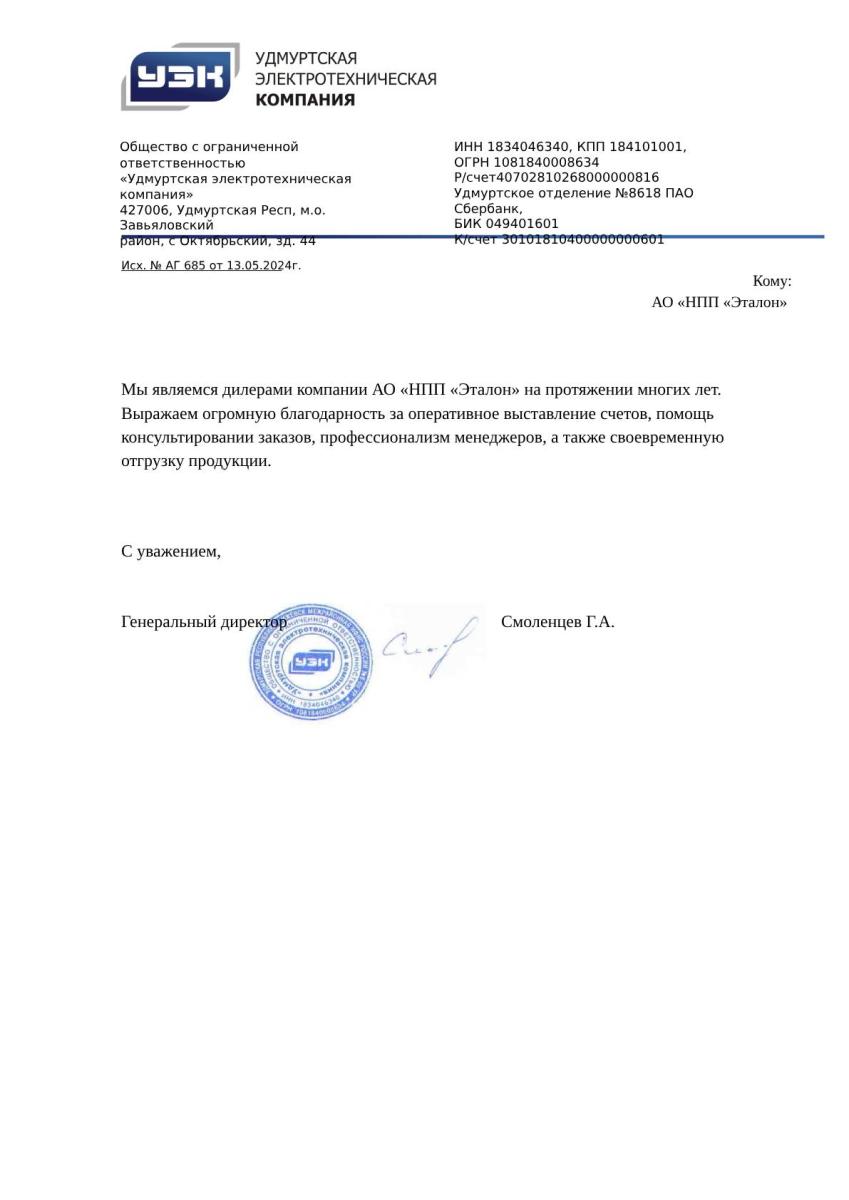

Мы являемся дилерами компании АО «НПП «Эталон» на протяжении многих лет. Выражаем огромную благодарность за оперативное выставление счетов, помощь консультировании заказов, профессионализм менеджеров, а также своевременную отгрузку продукции.
