Радиологгер цифровых датчиков ЛЦД-1/100-РМ

Цена и срок изготовления
по запросу
  • автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
  • передачи данных: передает собранные данные на ПК по беспроводной связи (радиоканалу)

Программное обеспечение на ЛЦД-1/100-РМ

Варианты обустройства термометрических скважин с логгером ЛЦД-1/100-РМ

|  МКСН.405544.018 ТУ

ДЛЯ ПРОВЕДЕНИИ МОНИТОРИНГА ТЕМПЕРАТУРЫ ТРУДНОДОСТУПНЫХ, УДАЛЕННЫХ ОТ ПРОМЫШЛЕННОЙ ИНФРАСТРУКТУРЫ ОБЪЕКТОВ ВОЗНИКАЕТ ПОТРЕБНОСТЬ В ПРИБОРАХ, СПОСОБНЫХ АВТОНОМНО, В ТЕЧЕНИЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ, СОБИРАТЬ И СОХРАНЯТЬ ДАННЫЕ О ТЕМПЕРАТУРЕ И ПЕРЕДАЧИ СОХРАНЕННОЙ ИНФОРМАЦИИ ПО РАДИОКАНАЛУ.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • геотехнический мониторинг;
  • метеорология;
  • строительство;
  • энергетика;
  • нефтепроводы и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛЦД-1/100- РМ

Габаритные размеры, мм, не более

Ø 26 х 210

Масса логгера, кг, не более

0,35

Напряжение питания постоянного тока, В

3,6

Ток потребления в режиме ожидания, мА, не более

0,005

Период проведения измерений (настраивается пользователем), часов

от 1 до 99

Количество датчиков в термокосе

1 ... 100

Длина термокосы (расстояние от логгера до последнего датчика), м, не более

100

Электрическая емкость термокосы, пФ, не более

15 000

Суточный ход часов логгера в нормальных условиях, с/сут, не более

±10

Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более

±25

Время непрерывной работы без замены элемента питания*, лет, не менее

3

Запись результатов измерений, интерфейс:

энергонезависимая память, радиоканал

Полоса радиочастот ЛЦД-1/100-РМ, МГц

433,2...434,6

Шаг частотных каналов ЛЦД-1/100-РМ, МГц

0,2

Мощность передатчика ЛЦД-1/100-РМ, мВт, не более

10

Устойчивость к вибрации по ГОСТ Р 52931-2008

N1

Степень защиты от пыли и воды по ГОСТ 14254-96

IР65

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7

* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений.



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

- температура воздуха при долговременной эксплуатации, °C минус

40 ... + 40

- относительная влажность воздуха при 35 ºС, %

85

Наиболее актуальная ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • геотехнический мониторинг температуры грунтов в местах расположения объектов нефтегазового комплекса,
  • зданий и сооружений,
  • объектов транспортной инфраструктуры в северных районах России, так как надежность и безопасность их строительства и функционирования во многом определяется эффективностью систем мониторинга температуры грунтов.

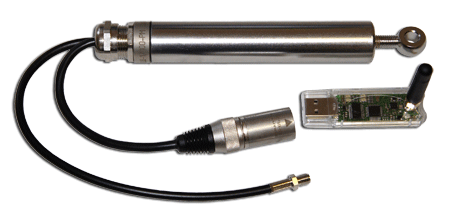

Радиологгер цифровых датчиков ЛЦД-1/100-РМ — обеспечивает считывание и сохранение результатов измерения температуры с датчиков температуры многозонных цифровых МЦДТ (с термокос) с заданной периодичностью в энергонезависимой памяти с последующей передачей данных на ПК посредством радиоканала и USB модема.

Радиологгер цифровых датчиков ЛЦД-1/100-РМ относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п. 22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004г № 539.

Компактные размеры (диаметр 26 мм, длина 210 мм) позволяют устанавливать радиологгер непосредственно в термометрическую скважину.

Диапазон температур окружающего воздуха при долговременной эксплуатации радиологгера от -40 до +40 °С, при эксплуатации в более жестких климатических условиях логгер размещается в термометрической скважине ниже уровня грунта на 0,5 – 1 м, где температурные условия значительно мягче.

Крепление логгера осуществляется за хвостовик на кожухе, либо любым другим удобным способом за корпус логгера.

Термокосы массой до 3 кг могут удерживаться в разъеме логгера только за счет встроенного фиксатора, для термокос большей массы предусмотрено дополнительное крепление.

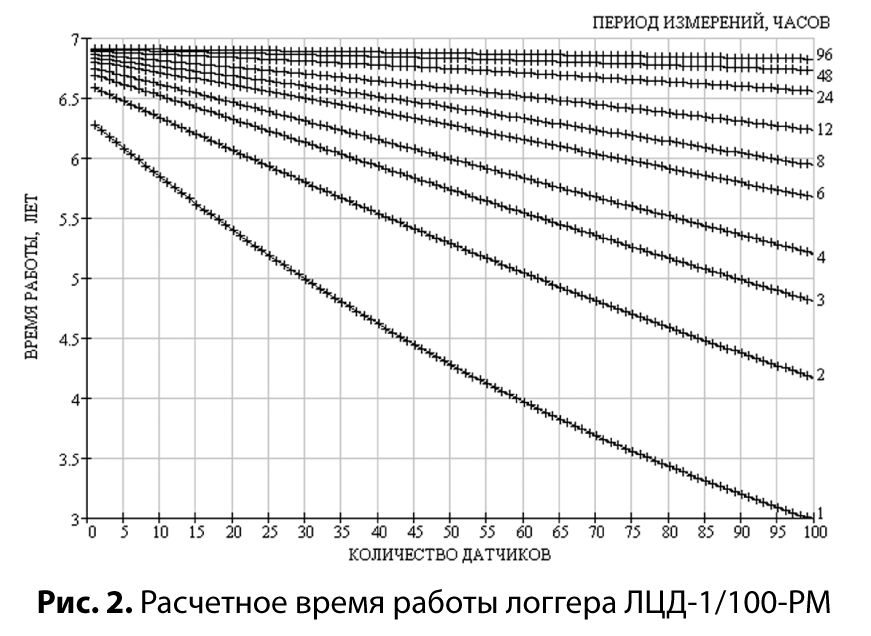

Расчетное время работы логгера без замены элемента питания, при условии соблюдения допустимых температур эксплуатации, приведено на рисунке 2.

Файл данных радиологгера ЛЦД-1/100-РМ расположен во внутренней энергонезависимой памяти логгера, передача данных на ПК, планшет осуществляется посредством радиоканала. Управление радиологгера ЛЦД-1/100-РМ осуществляется одновременно для группы логгеров, расположенных в пределах зоны уверенного приема в заданном частотном канале.

Каждый логгер имеет радиопозывной, состоящий из идентификационного кода типа приборов и уникального серийного номера логгера. Радиологгер  с определенной периодичностью сканируют радиоэфир в заданном частотном канале, при удачном приеме радиопозывного и следующей за ним команды логгер выполняет ее и передает подтверждение. Радиопозывные группы логгеров и номер частотного канала сохраняются в текстовом конфигурационном файле.

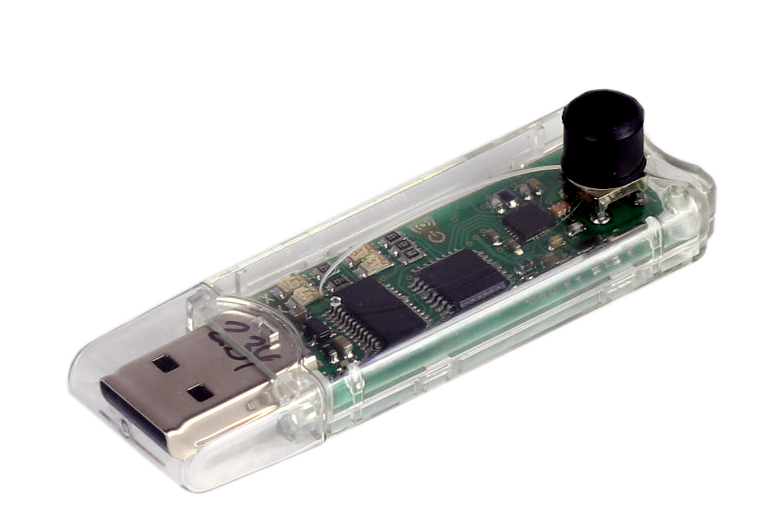

Обмен информацией по радиоканалу осуществляется посредством ПК, планшет переходника USB/PM (рис. 3) и сервисного программного обеспечения (рис. 4). В мобильном варианте необходимое оборудование состоит из ноутбука / планшета с подключенным переходником USB/PM и выносной антенны с магнитным креплением, установленной на крыше транспортного средства. Загруженные на ПК данные сохраняются в файл в текстовом формате, аналогичном ЛЦД-1/100-СД.

Радиологгеры имеют встроенную систему диагностики неисправностей электроники, термокосы, карты памяти и элемента питания, которая позволяет убедиться нормальном функционировании прибора перед установкой на объекте. Замена термокосы, карты памяти или элемента питания, подключение антенны может осуществляться на месте установки логгера, без использования каких-либо инструментов.

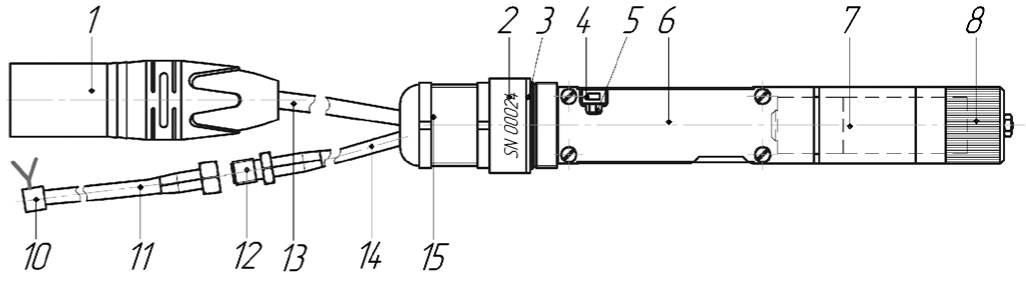

1 – разъем для подключения термокосы

2 – серийный номер логгера

3 – прокладка

4 – кнопка "TEST"

5 – светодиод

6 – защитная крышка платы

7 – батарейный отсек

8 – крышка батарейного отсека

9 – разъем для карты памяти

10 – антенна

11 – радиочастотный кабель антенны

12 – антенный разъем

13 – кабель для подключения термокосы

14 – радиочастотный кабель логгера

15 – кабельный ввод

Рис 1. ЛЦД-1/100-РМ без защитного кожуха



Радиологгер цифровых датчиков ЛЦД-1/100-РМ
Радиологгер цифровых датчиков ЛЦД-1/100-РМ
Радиологгер цифровых датчиков ЛЦД-1/100-РМ

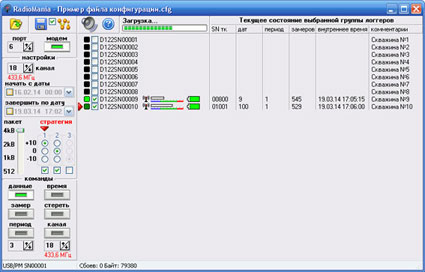

Рис.4. Сервисное программное обеспечение



ТИПЫ АНТЕНН ДЛЯ ЛЦД-1/100-РМ



Антенна AW-6 UHF с креплением MC-1 UHF подключаются к переходнику USB/РМ МКСН.467141.003 и могут быть установлены на транспортное средство, с помощью магнитного крепления с креплением MC-1 UHF,  d80 x 755 mm, L3=4.5m

Антенна MR K2 UHF подключается к логгеру ЛЦД-1/100-РМ и может быть закреплена на мачте,оголовке, обсадной трубе и т.п. в непосредственной близости от термометрической скважины.

Радиологгер цифровых датчиков ЛЦД-1/100-РМ
Антенна Шайба-2  (антивандальная) с врезным креплением на оголовок L3 - определяется при заказе
Радиологгер цифровых датчиков ЛЦД-1/100-РМ

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:

«Логгер цифровых датчиков ЛЦД-1/100 - РМ-Р-L1-L2  МКСН.405544.018 ТУ»

                                                             1             2   3  4  5             6

1. Тип логгера
2. Исполнение логгера
3. Обозначение ТУ

4. Р - SMA-M розетка обжимная на кабель RG-58/U;
5. L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10 м, шаг 0,5 м);
6. L2 - длина радиочастотного кабеля логгера, м (от 0,5 до 10 м, шаг 0,5 м).



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ АНТЕННЫ:
«Антенна Х2-В-L3»
Х2 - тип антенны;
В - SMA-M вилка обжимная на кабель RG-58/U;
L3 - длина радиочастотного кабеля антенны, м (от 0,5 до 10 м, шаг 0,5 м).



КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

Логгер цифровых датчиков ЛЦД-1/100-РМ

1 шт.



Руководство по эксплуатации МКСН.405544.018 РЭ

1 экз.



Паспорт МКСН.405544.018 ПС

1 экз.



Элемент питания (Li-SOCl2), тип АА, 3.6 В

1 шт.

Установлен в батарейный отсек логгера

Карабин DIN5299 D6x60

1 шт.



Прокладка МКСН.754175.017

2 шт.

Одна прокладка установлена на корпус

Компакт-диск CD-R с: ПО «Viper» 643.02566540.00010-01; ПО «RadioMania»

1 шт.



Антенна

1 шт.

По отдельной заявке *

Переходник USB/РМ МКСН.467141.003

1 шт.

По отдельной заявке

* Тип, количество и длина радиочастотного кабеля антенны (L3, м) указываются при заказе
