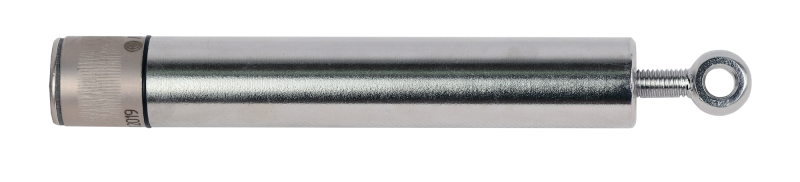

Логгер цифровых датчиков ЛЦД-1/100-СД

Цена и срок изготовления
по запросу
  • для автономного сбора данных: Считывает и хранит данные о температуре с термокос серии МЦДТ
  • для локального хранения данных: Сохраняет собранные данные на SD-карту для последующего извлечения и обработки пользователем

| МКСН.405544.018 ТУ

Программное обеспечение на ЛЦД-1/100-СД

Варианты обустройства термометрических скважин с логгером ЛЦД-1/100-СД

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • геотехнический мониторинг;
  • метеорология;
  • строительство;
  • энергетика;
  • нефтепроводы и др.



Для проведении мониторинга температуры труднодоступных, удаленных от промышленной инфраструктуры объектов возникает потребность в приборах, способных автономно, в течение нескольких лет, собирать  и  сохранять  данные  о  температуре  –  автономных  логгерах  температуры.  Функционирование  таких  приборов  осуществляется  от встроенного элемента питания с расширенным диапазоном температур эксплуатации.



НАЗНАЧЕНИЕ:
Логгер цифровых датчиков ЛЦД-1/100-СД предназначен для автономного считывания результатов измерения температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью.
ЛЦД-1/100-СД — обеспечивает считывание и сохранение результатов измерения температуры с термокос на карту памяти формата microSD и передачей данных на ПК посредством карт-ридера;

Компактные размеры (диаметр 26 мм, длина 210 мм) позволяют устанавливать логгер непосредственно в термометрическую скважину. Диапазон температур окружающего воздуха при долговременной эксплуатации логгера от -40 до +40 °С, при эксплуатации в более жестких климатических условиях логгер размещается в термометрической скважине ниже уровня грунта на 0,5 – 1 м, где температурные условия значительно мягче. Крепление логгера осуществляется за хвостовик на кожухе, либо любым другим удобным способом за корпус логгера. Термокосы массой до 3 кг могут удерживаться в разъеме логгера только за счет встроенного фиксатора, для термокос большей массы предусмотрено дополнительное крепление.

ЛЦД-1/100-СД сохраняет данные на карту памяти формата microSD, отформатированную в файловой системе FAT16, перенос данных на ПК осуществляется с помощью стандартного карт-ридера.

Логгеры имеют встроенную систему диагностики неисправностей электроники, термокосы, карты памяти и элемента питания, которая позволяет убедиться нормальном функционировании прибора перед установкой на объекте. Замена термокосы, карты памяти или элемента питания, подключение антенны может осуществляться на месте установки логгера, без использования каких-либо инструментов.


Наиболее актуальная область применения логгеров – геотехнический мониторинг температуры грунтов в местах расположения объектов нефтегазового комплекса, зданий и сооружений, объектов транспортной инфраструктуры в северных районах России, так как надежность и безопасность их строительства и функционирования во многом определяется эффективностью систем мониторинга температуры грунтов.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛЦД-1/100-СД

Габаритные размеры, мм, не более

Ø 26 х 210

Масса логгера, кг, не более

0,35

Напряжение питания постоянного тока, В

3,6

Ток потребления в режиме ожидания, мА, не более

0,005

Период проведения измерений (настраивается пользователем), часов:

от 1 до 99

Количество датчиков в термокосе

1 ... 100

Длина термокосы (расстояние от логгера до последнего датчика), м, не более

100

Электрическая емкость термокосы, пФ, не более

15 000

Суточный ход часов логгера в нормальных условиях, с/сут, не более

±10

Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более

±25

Время непрерывной работы без замены элемента питания*, лет, не менее

3

Запись результатов измерений, интерфейс:

карта памяти microSD, USB карт-ридер энерго-независимая память, радиоканал

Устойчивость к вибрации по ГОСТ Р 52931-2008

N1

Степень защиты от пыли и воды по ГОСТ 14254-96

IР65

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7

* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений.



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

- температура воздуха при долговременной эксплуатации, °C

- 40 ... + 40

- относительная влажность воздуха при 35 ºС

85%

Логгер цифровых датчиков ЛЦД-1/100-СД

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА: :
«Логгер цифровых датчиков ЛЦД-1/100 - СД МКСН.405544.018 ТУ»

                                                                1            2                3

1. Тип логгера
2. Исполнение логгера
3. Обозначение ТУ



КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

Логгер цифровых датчиков ЛЦД-1/100 - СД

1 шт.



Руководство по эксплуатации МКСН.405544.018 РЭ

1 экз.



Паспорт МКСН.405544.018 ПС

1 экз.



Элемент питания ER14505 (Li-SOCl2), тип АА, 3.6 В

1 шт.

Установлен в батарейный отсек логгера

Карабин DIN5299 D6x60

1 шт.



Прокладка МКСН.754175.017

2 шт.

Одна прокладка установлена на корпус

Карта памяти microSD 2 Гб FAT16 с: ПО «Viper» 643.02566540.00010-01

1 шт.



Карт-ридер FCR-MRG2 USB microSDHC Card Reader

1 шт.

По отдельной заявке
