Логгер цифровых датчиков ЛЦД-2-USB

Цена и срок изготовления
по запросу
  • для автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
  • передачи данных: передает собранные данные на принимающее устройство по USB кабелю

|  МКСН.405544.037 ТУ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• нефтяная и газовая промышленности;
• машиностроение;
• метеорология;
• строительство;
• энергетика и др.



ДОСТОИНСТВА:

• увеличение времени работы без замены элемента питания
• повышенная степень защиты от пыли и воды IP68
• надежная  встроенная flаsh-память



НАЗНАЧЕНИЕ:

Логгер цифровых датчиков ЛЦД-2-USB (далее – логгер) предназначен:

• для автономного считывания результатов измерений температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью,

• для хранения результатов измерений и передачи на принимающее устройство.



Логгер может применяться при проведении измерений с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.



Логгер температуры ЛЦД-2-USB:

• сохраняет  результаты  измерений  температуры  во  внутреннюю энергонезависимую память,

• передает данные на ПК посредством USB интерфейса;



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура воздуха при долговременной эксплуатации, °C

-40 ... +40

относительная влажность воздуха при 35ºС, %

80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛЦД-2-USB

Габаритные размеры, мм, не более

Ø 37 х 290

Масса логгера, кг, не более

0,75

Напряжение питания постоянного тока, В

7,2 (5,6...7,4)

Ток потребления в режиме ожидания, мкА, не более

10

Период проведения измерений (настраивается пользователем), часов

от 1 до 100

Количество датчиков в термокосе

1 ... 100

Максимальная длина термокосы должна быть, м

100

Электрическая емкость термокосы, пФ, не более

15 000

Суточный ход часов логгера в нормальных условиях, с/сут, не более

±10

Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более

±25

Время непрерывной работы без замены элемента питания*, лет, не менее

3

Максимальное количество значений

65 535

Запись результатов измерений, интерфейс

энергонезависимая память, USB порт

Степень защиты от пыли и воды по ГОСТ 14254-96

IР68

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7

* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений

L1 – длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10 м, шаг 0,5 м);

L2 – длина кабеля USB от логгера до разъема USB, м (от 0,5 до 4,5 м, шаг 0,5 м);

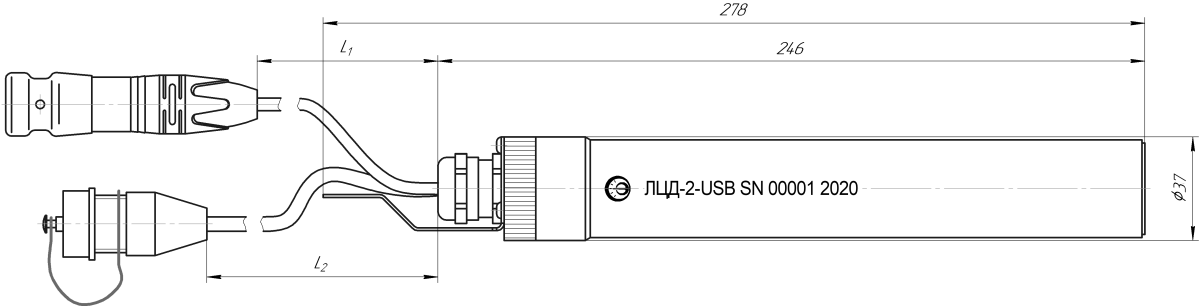

Рис.1. Габаритный чертеж логгера цифровых датчиков ЛЦД-2-USB

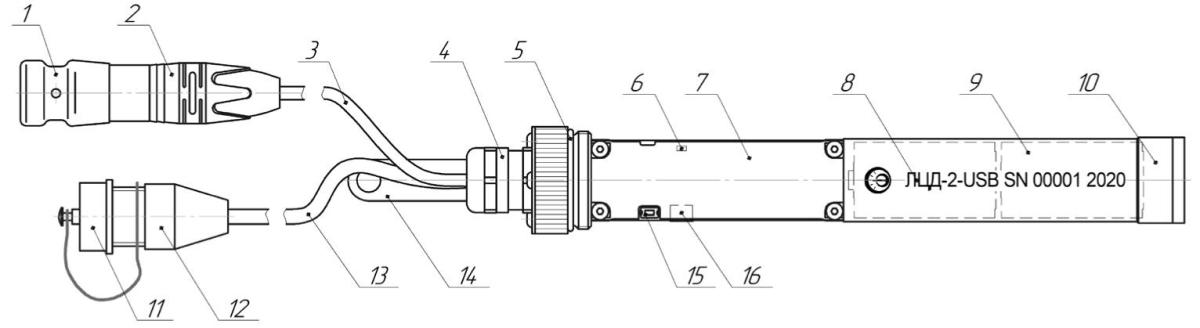

1 – защитный колпачок

2 – разъем для подключения термокосы

3 – кабель для подключения термокосы

4 – кабельный ввод

5 – уплотнительное кольцо

6 – светодиод (красный)

7 – защитная крышка платы

8 – маркировка логгера

9 – батарейный отсек

10 – крышка батарейного отсека

11 – защитный колпачок

12 – разъем USB

13 – кабель USB

14 – крепление

15 – кнопка TEST

16 – разъем microUSB

Рис.2. Устройство ЛЦД-2-USB

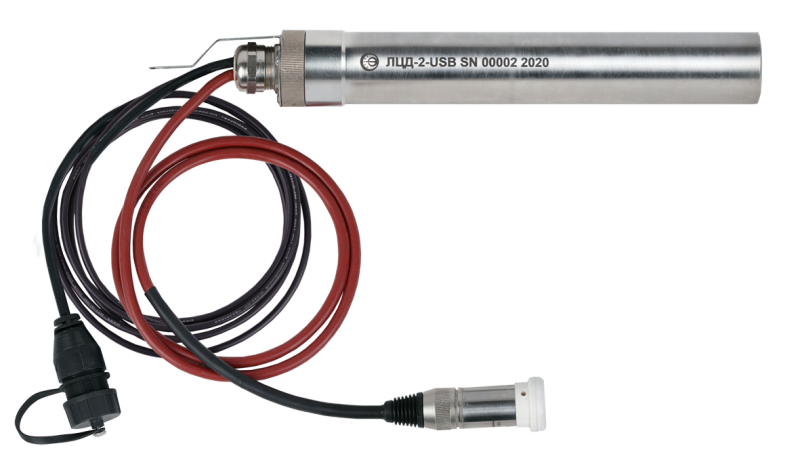

Логгер цифровых датчиков ЛЦД-2-USB

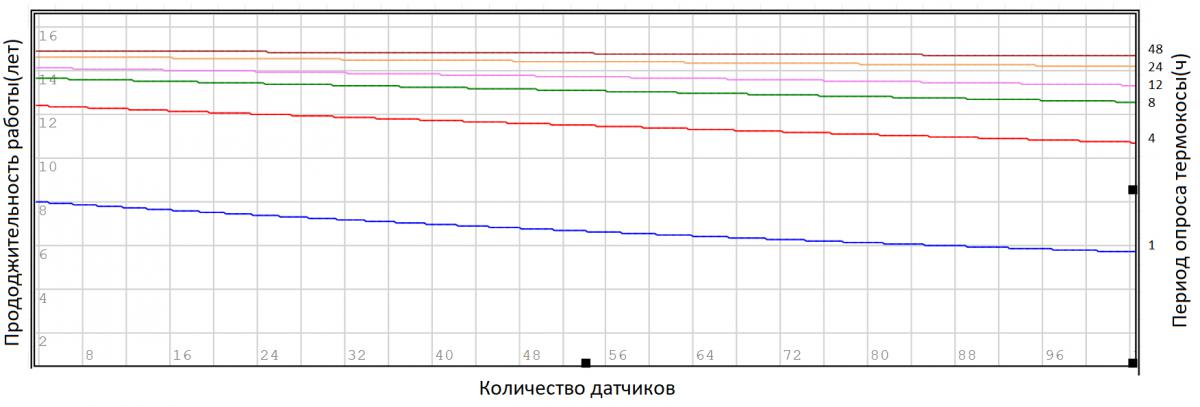

Рис.3. Расчетное время работы логгера цифровых датчиков ЛЦД-2-USB

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:
«Логгер цифровых датчиков ЛЦД - 2 - USB LL2  МКСН.405544.037 ТУ»
                                                          1           2       3    4                   5
1. Тип логгера
2. Исполнение логгера
3. L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);
4. L2 - длина USB от логгера до USB разъема (от 0,5 до 4,5 м, шаг 0,5 м);
5. Обозначение ТУ

Логгер цифровых датчиков ЛЦД-2-USB



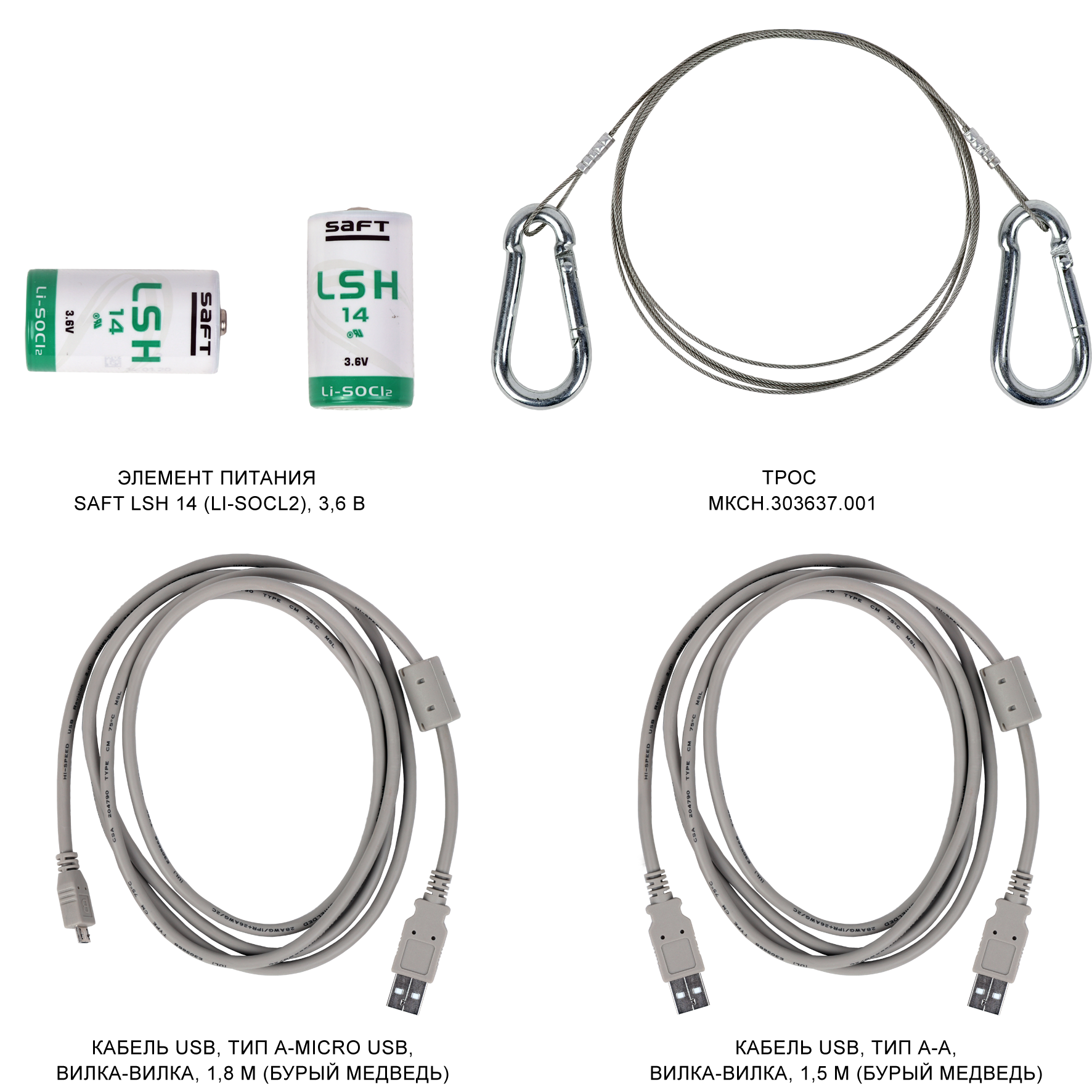

КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

Логгер цифровых датчиков

1 шт.

Элемент питания SAFT LSH 14 (Li-SOCl2)

2 шт.

Уплотнительное кольцо 030-033-19-2-2 ГОСТ 9833-73

1 шт.

Трос МКСН.303637.001

1 шт.

Кабель USB, тип А-micro USB, вилка-вилка, 1,8 м (Бурый медведь)

1 шт.

Кабель USB, тип А-А, вилка-вилка, 1,5 м (Бурый медведь)

1 шт.

Руководство по эксплуатации МКСН.405544.037 РЭ

1 экз.

Паспорт МКСН.405544.037 ПС

1 экз

Логгер цифровых датчиков ЛЦД-2-USB
