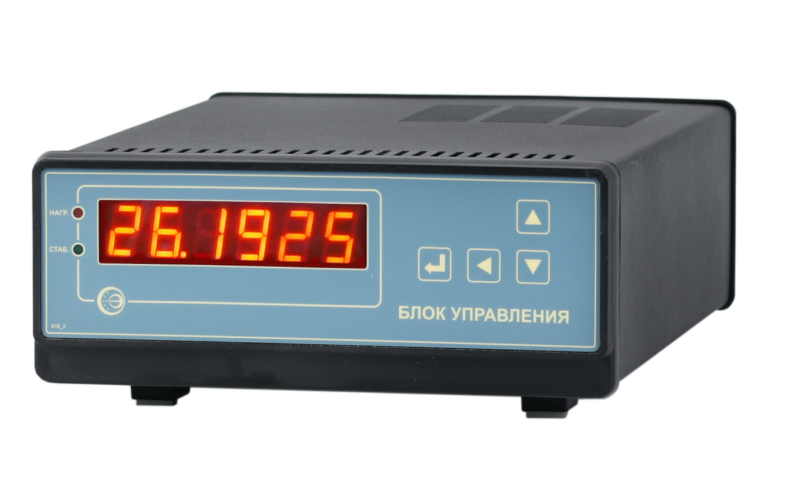

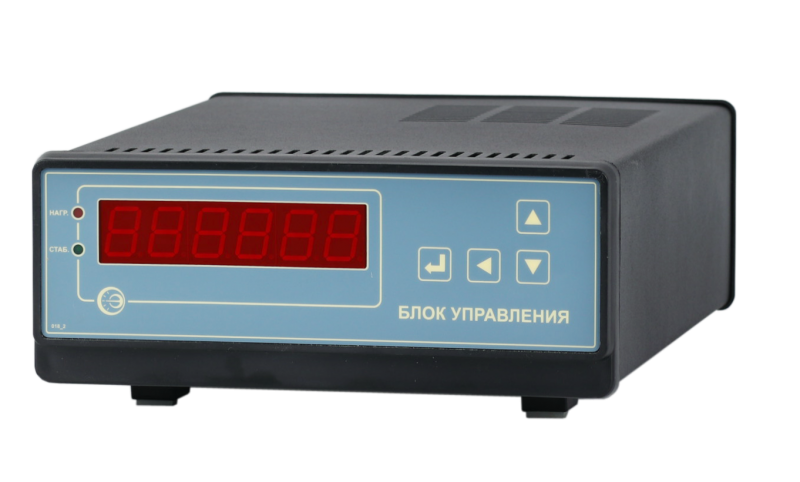

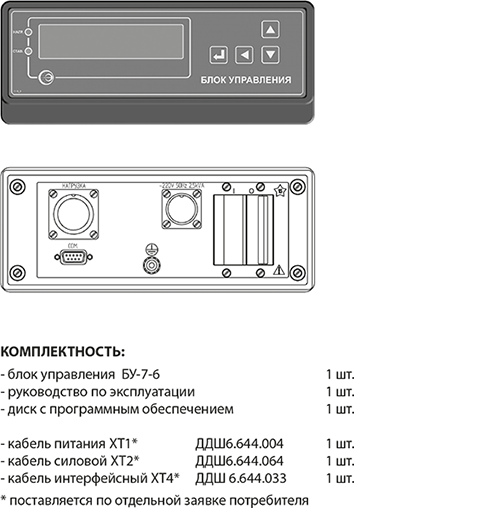

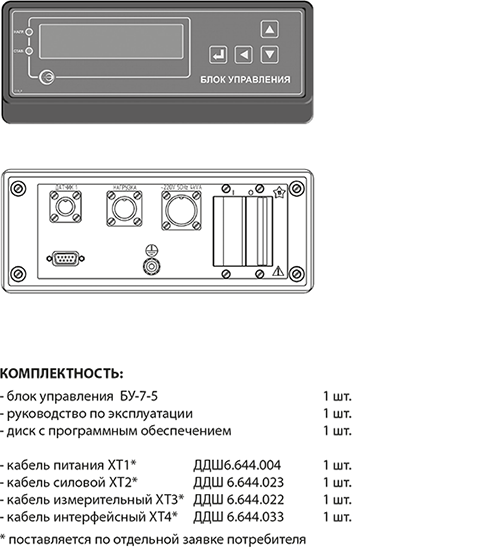

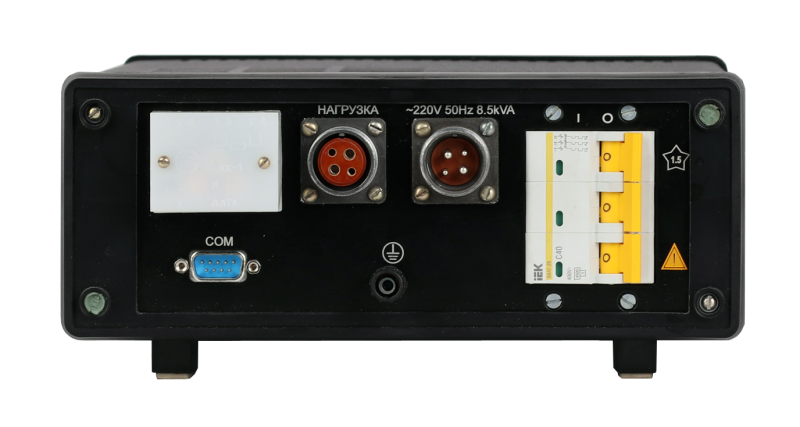

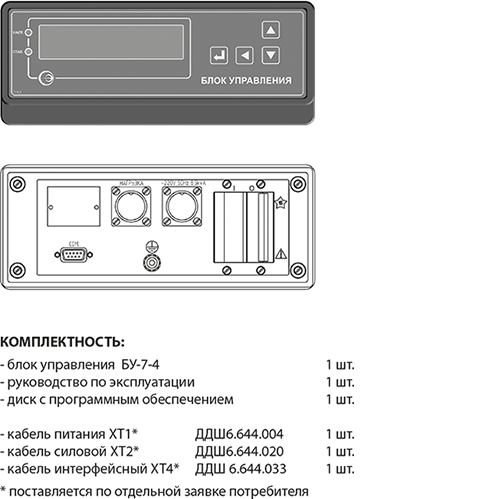

Блоки управления БУ-7

Скачать PDF

Цена и срок изготовления
по запросу

предназначен для измерения и поддержания температуры в рабочем пространстве (объеме) средств поверки преобразователей температуры (печей, термостатов и др.), управляя подводимой электрической мощностью.

| МКСН.405544.005 РЭ

НАЗНАЧЕНИЕ:

БУ-7 предназначен для использования в составе изделий, производства АО "НПП "Эталон".

Блоки управления выпускается в различных исполнениях отличающихся друг от друга количеством каналов регулирования и типом преобразователя температуры (входной сигнал).

ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ БУ-7:

трех или одно зонное измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем пространстве:
измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем объеме термостатов и печей;
управление двигателем для перемешивания жидкости в термостате;
отображение результатов измерения на шестиразрядном знаковом индикаторе в °С;
установка требуемой температуры с контролем по знаковому индикатору;
контроль и отображение неисправностей (обрыв преобразователей температуры, обрыв датчика компенсатора, неисправность узла контроля питания);
звуковая сигнализация аварийных ситуаций;
связь с персональным компьютером по интерфейсу RS-232;
значения уставок сохраняются при выключении БУ-7.

Диапазоны задания уставок регулирования приведены в таблице 1.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:
• температура окружающей среды (20 ± 5)°C;
• относительная влажность воздуха от 30 до 80%;
• атмосферное давление (84 - 106,7) кПа;
• закрытые взрывобезопасные помещения без агрессивных паров и газов, токопроводящей пыли.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Блок управления БУ-7
	-0		-2	-4	-3	-6		-1		-5		-8	-9	-10	-7	-11
Диапазон регулируемых температур, °С	100…1200				300…1600			40…800							25...200	600...1780
Характеристика преобразователя НСХ, W₁₀₀	ПП (S)				ПР (В)			100П, W₁₀₀=1,391							ТХА (К)*, 100П	ПР (В)
Диапазон задания уставок регулирования, °С	20…1250				20…1650			0…850							0...250	20...1800
Минимальная дискретность задания значений уставок, °С	0,01
Напряжение управления нагрузкой	220	5		220	5	220							80	220		5
Максимальный ток нагрузки на один канал, А, не более	15	0,01		40	0,01	12	10		20		22		1,5	11		0,01
Максимальный ток нагрузки на изделие, А, не более	40	-			-		20							22		-
* дифференциальная термопара

Применяемость в изделиях производства АО «НПП «Эталон» приведена в таблице 3.

По отдельной заявке возможно изменение технических характеристик, после дополнительного согласования с разработчиками.
Тел. (3812) 36-99-67

Таблица 2. Эксплуатационные характеристики БУ-7

НАИМЕНОВАНИЕ	ЗНАЧЕНИЕ
Средняя наработка до отказа, ч	25 000
Питание	(220±22) В, частотой (50±1) Гц
Мощность, потребляемая блоком, Вт	22
Габариты, мм, не более	270х100х360
Масса, кг, не более	5

Таблица 3. Применяемость в изделиях

ТИП	ПРИМЕНЯЕМОСТЬ	ПРИМЕЧАНИЕ

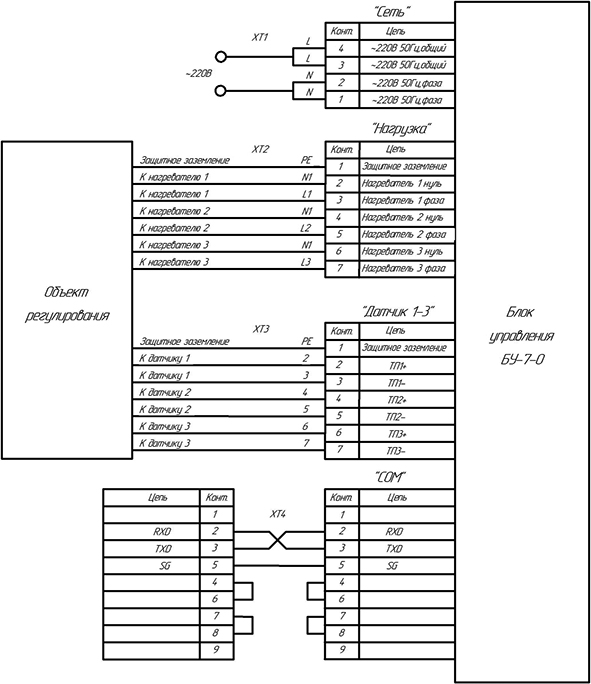

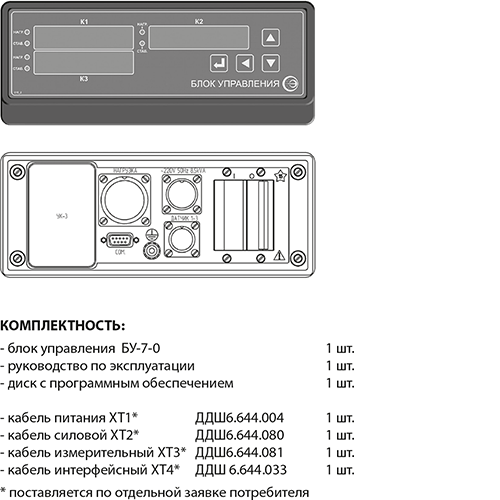

БУ-7-0	Базовая модель	3 канала

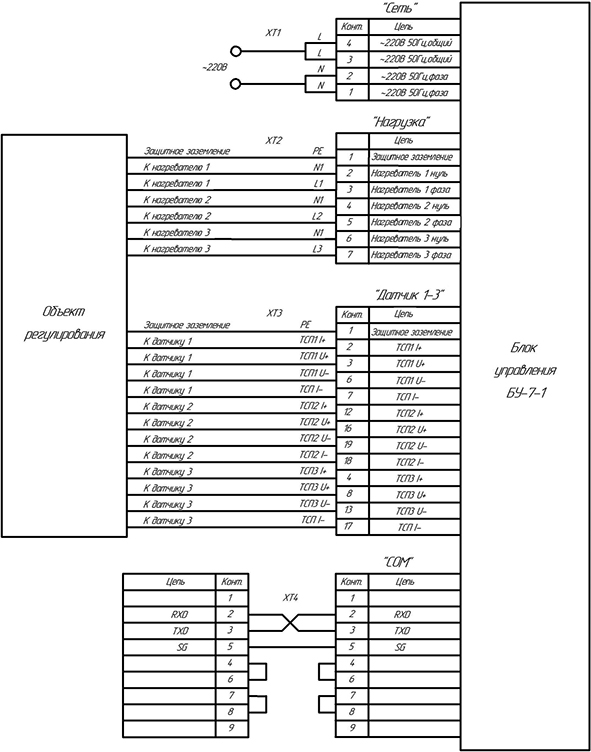

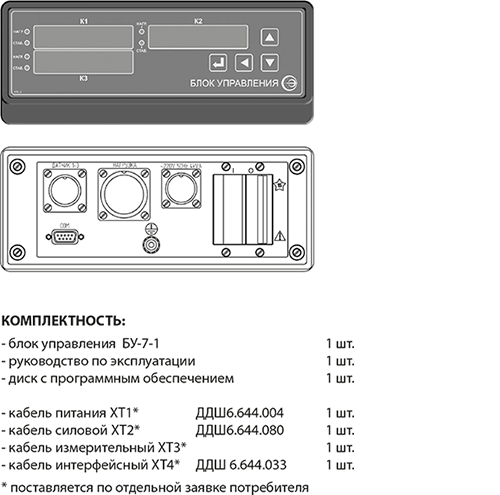

БУ-7-1	-	3 канала

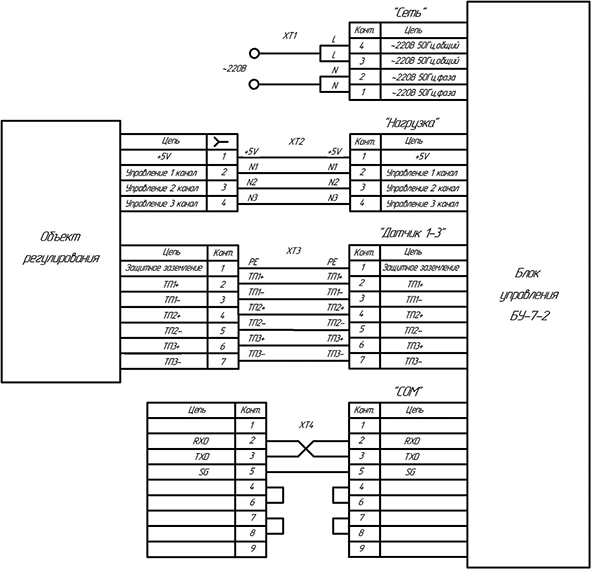

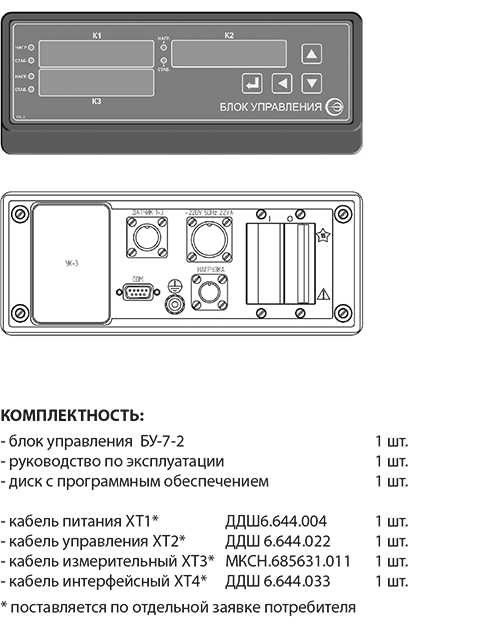

БУ-7-2	МТП 1200-4, МТП 1200-5, ПРТ 600-1100	3 канала

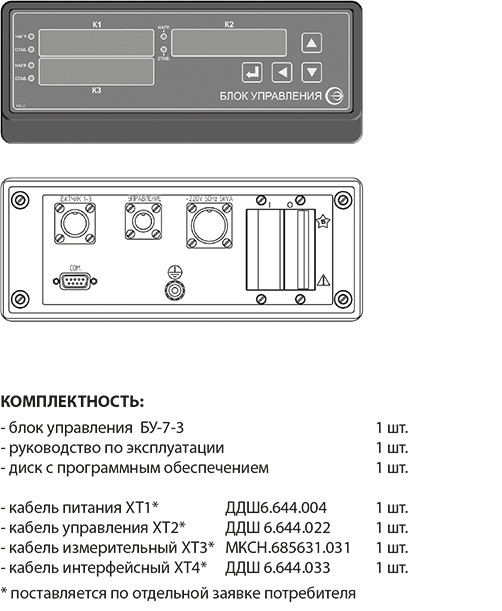

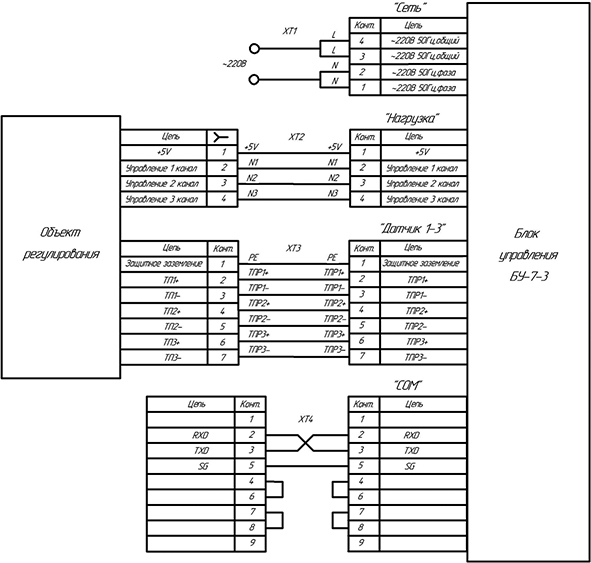

БУ-7-3	-	3 канала

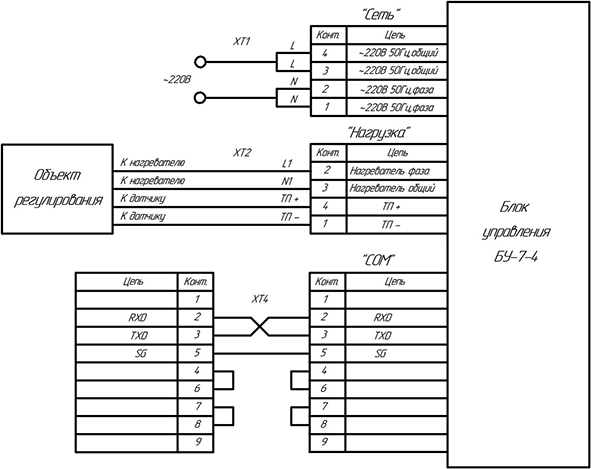

БУ-7-4	МТП-2МР-50-500, ПШ 1200, МТП-2МР-70-1000, ОП 700-1, АЧТ 45/100/1100	1 канал
БУ-7-5	ТР-1М-300(500), ТР-1М-В, ТР-1М-У1(У2), ТР-20, АЧТ 165/40/100	1 канал

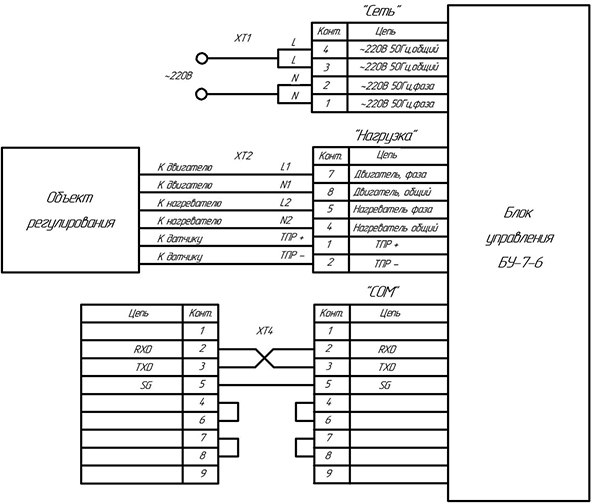

БУ-7-6	ВТП 1600-1	1 канал

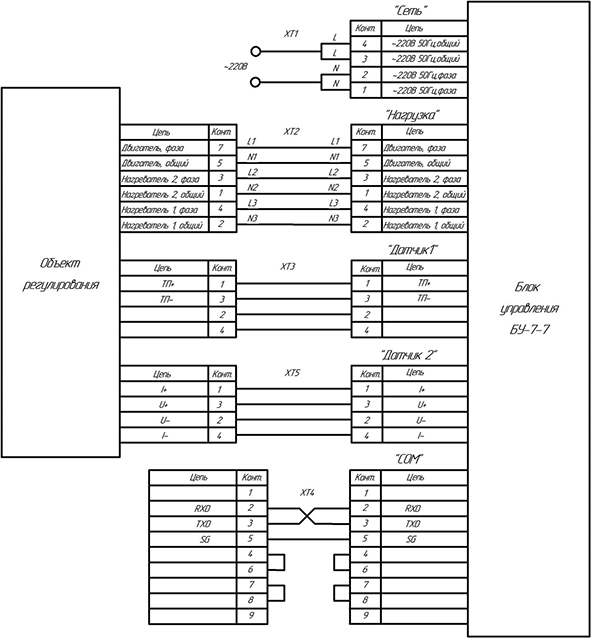

БУ-7-7	УТМ-1	2 канала

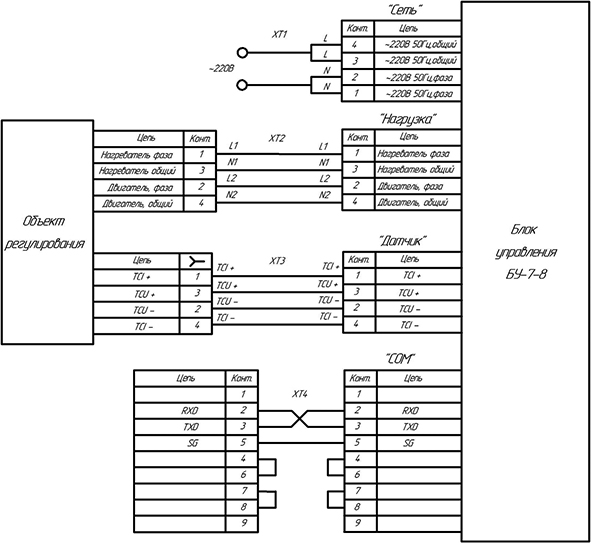

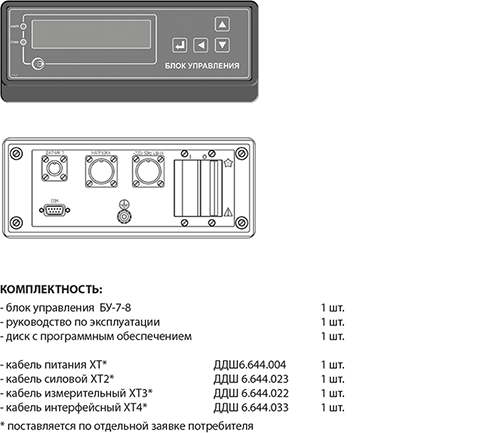

БУ-7-8	ПЧТ 540/40/100	1 канал

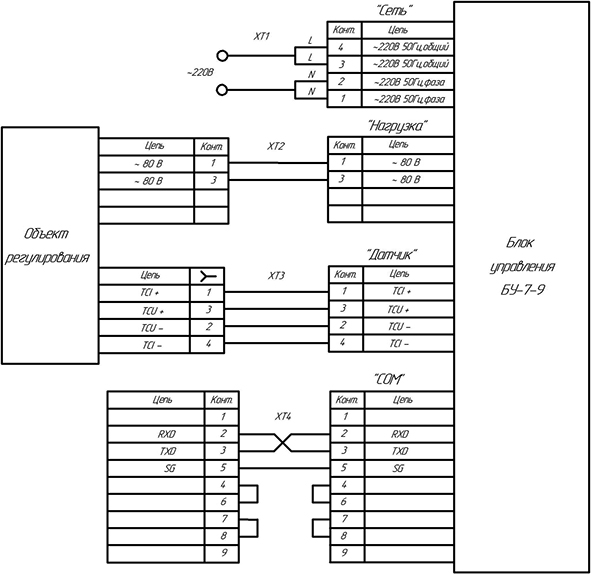

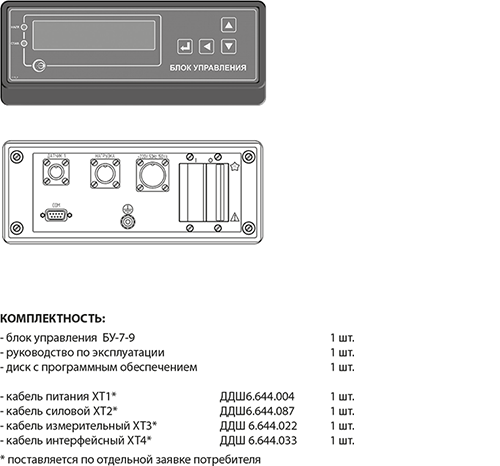

БУ-7-9	КР-190	1 канал

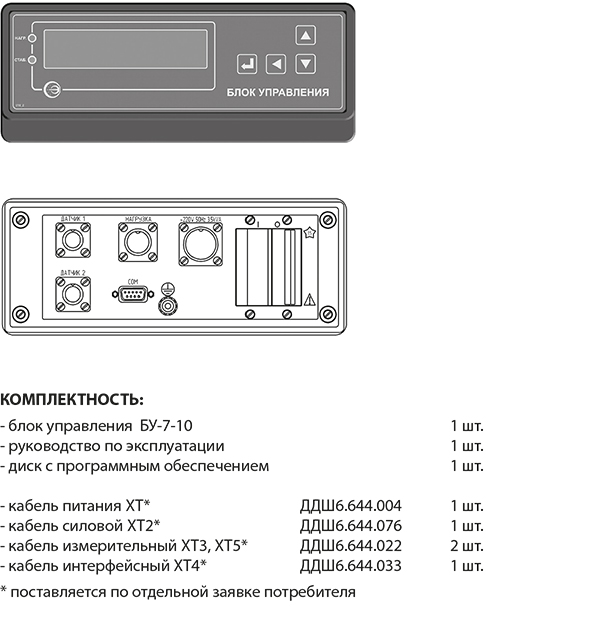

БУ-7-10	ТС 600-2	2 канала

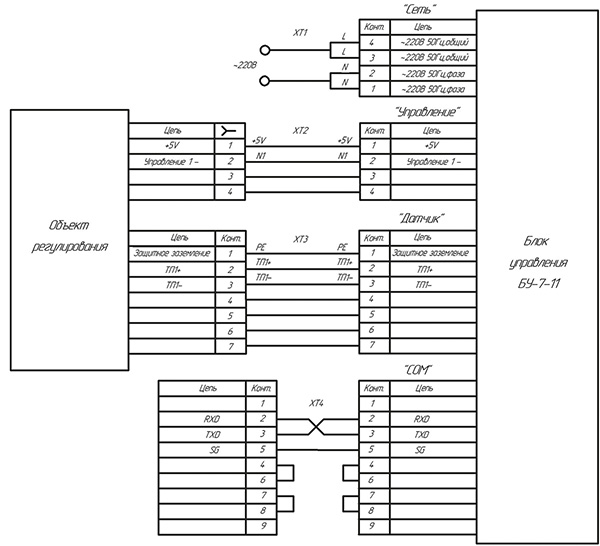

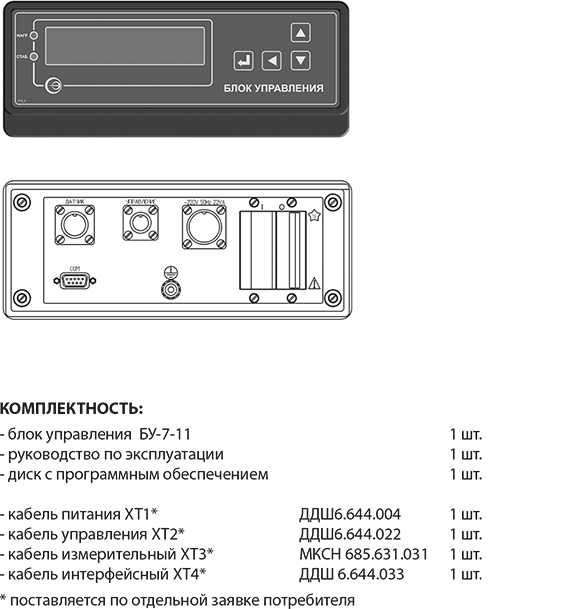

БУ-7-11	ВТП 1800-1	1 канал
