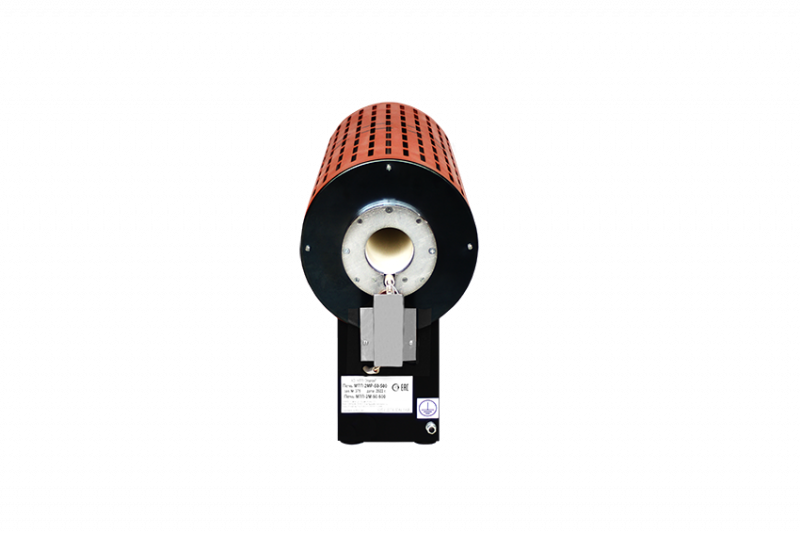

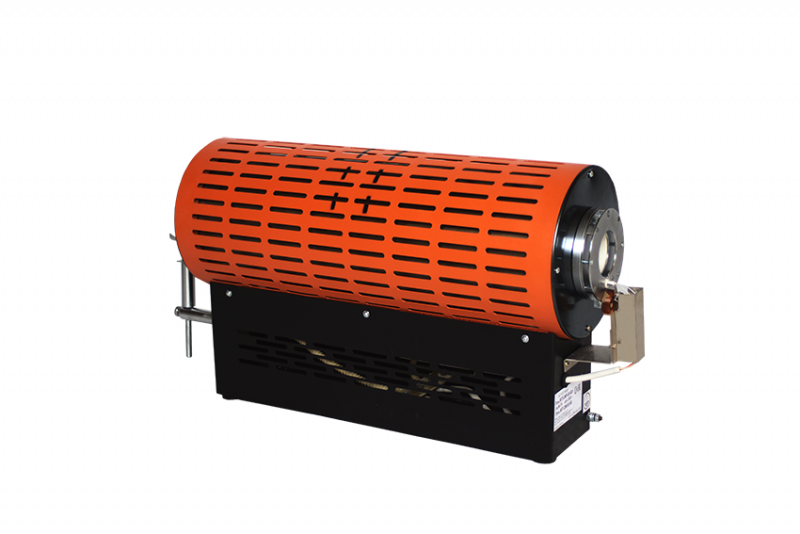

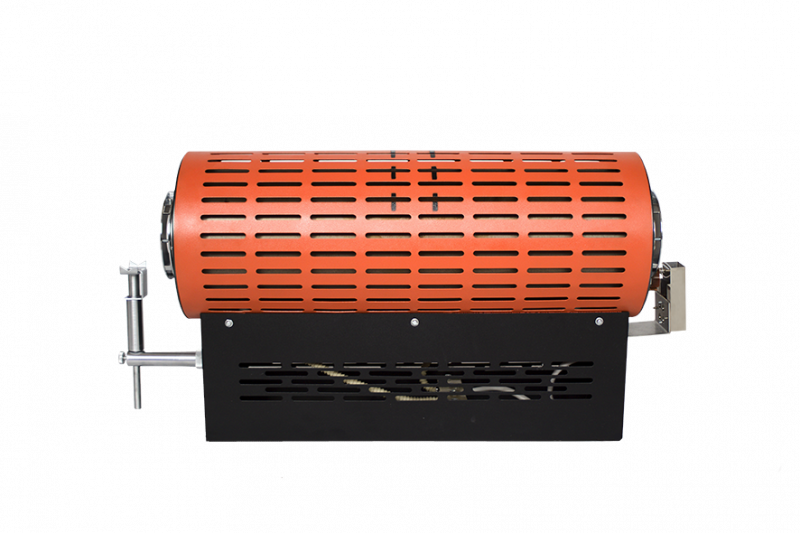

Печи малоинерционные горизонтальные трубчатые МТП-2МР
предназначена для нагрева средств измерения температуры в диапазоне от 100 до 1200°C в лабораторных условиях при их поверке, калибровке, испытаниях.
АНАЛОГИ: Трубчатая печь SNOL 0,5/1250, SnolTherm, UAB, Литва. SH Scientific SH-FU-50LTG, SH Scientific SH-FU-50STG, SH Scientific SH-FU-80LTG, SH Scientific SH-FU-80STG SH Scientific, Корея. Трубчатая печь ROS series ROS 50/250/12, ROS 50/450/12, “CERADEL INDUSTRIES”, Франция. “ThermConcept Dr. Fischer", Германия. TU 1200-50-450, TU 1200-75-750 Borel Special furnaces, Швейцария.
| ТУ 50-96 ДДШ 1.298.000 ТУ
Малоинерционная трубчатая печь МТП-2МР предназначена для нагрева средств измерения температуры в диапазоне от 100 до 1200°C в лабораторных условиях при их поверке, калибровке, испытаниях.

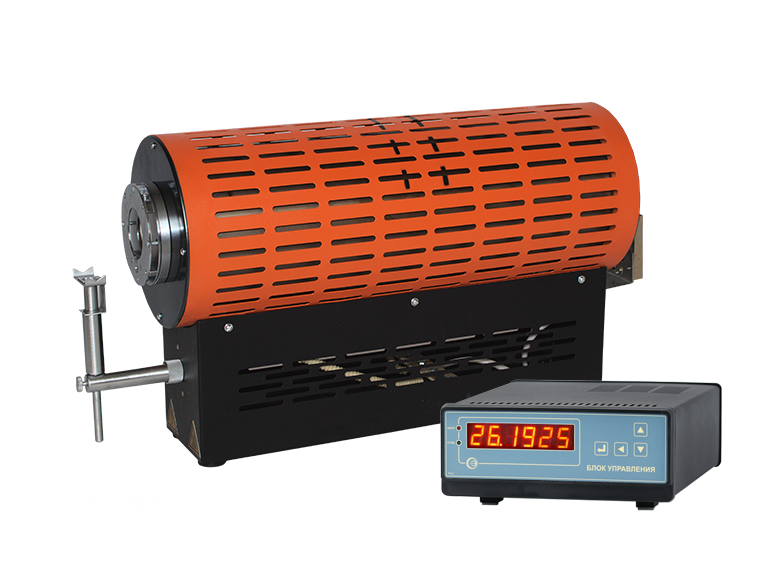

Печь МТП-2МР состоит из печи МТП-2М и блока управления (терморегулятора) БУ-7-4.
Для уменьшения перепада (градиента) температуры в рабочей зоне используются выравнивающие блоки для печей МТП-2МР.
Для защиты средств измерений (СИ) из благородных металлов при работе с печами применяются пробирки из кварцевого стекла.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
МТП-2МР-50-500 |
МТП-2МР-70-1000 |
Диапазон воспроизводимых температур, °С |
100…1200 |
|
Принцип работы |
печь сопротивления горизонтального типа |
|
Используемая печь |
МТП-2М-50-500 |
МТП-2М-70-1000 |
Используемый терморегулятор* |
БУ-7-4 |
|
Номинальные размеры рабочего пространства, мм |
Ø 50, длина 500 |
Ø 70, длина 1000 |
Температурный градиент в средней части, °С/см, не более |
0,8 |
|
Нестабильность поддержания заданного температурного режима, °С/мин, не более |
0,1 |
|
Время разогрева до максимальной температуры, мин, не более |
90 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
УХЛ4.2 |
|
Питание |
~ 220 В; 50 Гц |
|
Потребляемая мощность, кВт, не более: |
||
- печи |
5 |
8 |
- терморегулятора |
0,022 |
|
Габаритные размеры, мм, не более: |
||
- печи |
730х200х350 |
1230х200х350 |
- терморегулятора |
270х360х100 |
|
Масса, кг, не более: |
||
- печи |
16 |
29 |
- терморегулятора |
4,5 |
|
* - возможна поставка печи без терморегулятора |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
- с терморегулятором: «Печь МТП-2МР-50-500»;
- без терморегулятора: «Печь МТП-2М-50-500».
По дополнительной заявке - преобразователь термоэлектрический эталонный ППО
КОМПЛЕКТНОСТЬ:
Наименование изделия |
Количество для печи |
|
МТП-2МР-50-500 |
МТП-2М-70-1000 |
|
печь МТП-2М-50-500 ДДШ2.983.005 |
1 шт. |
- |
печь МТП-2М-70-1000 ДДШ2.983.006 |
- |
1 шт. |
блок управления БУ-7-4 МКСН.405544.005-004 |
1 шт. |
1 шт. |
кабель ХТ1 ДДШ6.644.004 |
1 шт. |
1 шт. |
кабель ХТ3 ДДШ 6.644.033 |
1 шт. |
1 шт. |
трубка кварцевая 25х2.5х650* |
1 шт. |
- |
трубка кварцевая 25х2.5х1150* |
- |
1 шт. |
Шторка ДДШ8.642.006 |
4 шт. |
- |
Шторка ДДШ8.642.009 |
- |
4 шт. |
Штатив МКСН.304269.012 |
1 шт. |
1 шт. |
Программное обеспечение "Termocontrol" 643.02566540.00019-01 |
1 комплект |
1 комплект |
Паспорт ДДШ1.298.000 ПС |
1 экз. |
1 экз. |
Аттестат |
1 экз. |
1 экз. |
Протокол первичной аттестации |
1 экз. |
1 экз. |
* ТУ 5932-014-00288679-01. Допускается отклонение трубок по длине от -30 мм до +50 мм. Допускается замена на трубку из вакуумплотной керамики марки С799 по согласованию с потребителем.
Примечание - По согласованию с предприятием-изготовителем потребитель может дополнительно заказать никелевые выравнивающие блоки (см. стр. 104, в составе установки УПСТ-2М), а также кварцевые чехлы для ППО (ПРО). |
