Криостат КР-190

Цена и срок изготовления
по запросу

предназначен для охлаждения средств измерения температуры при их поверке и исследовании в лабораторных условиях.



|  ТУ 3443-007-02566540-2003

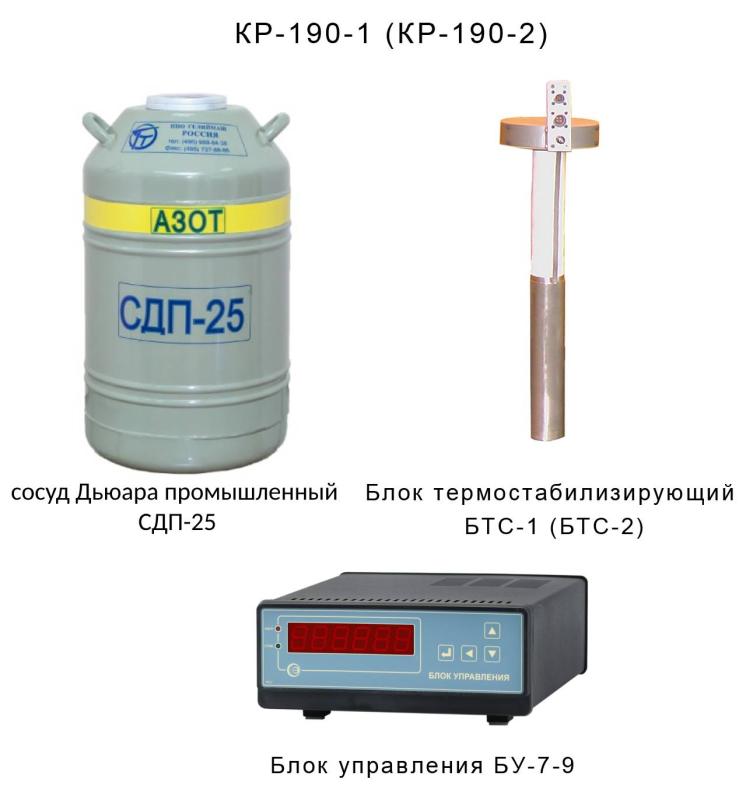

Криостат состоит из термостабилизирующего блока (БТС-1 или БТС-2) и блока управления БУ-7-9.

Термостабилизирующий блок представляет собой цилиндрический медный блок с высверленными колодцами.

Для работы криостата необходимо помещать термостабилизирующий блок в сосуд Дьюара промышленный СДП-25, заполненный жидким азотом.

Криостат имеет два исполнения, отличающиеся количеством и диаметрами колодцев для установки исследуемых средств измерения температуры:

  • КР-190-1
  • КР-190-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КР -190-1

КР -190-2

Диапазон воспроизводимых температур, °С

-190…-60

Используемый термостабилизирующий блок

БТС-1

БТС-2

Диаметры и количество колодцев для установки средств измерения:

- колодцы Ø 4,5 мм, шт.

1

3

- колодцы Ø 5,5 мм, шт.

-

6

- колодцы Ø 6,5 мм, шт.

-

2

- колодцы Ø 8,5 мм, шт.

2

-

- колодцы Ø 10 мм, шт.

2

-

- колодцы Ø 13,5 мм, шт.

1

-

Глубина колодцев термостабилизирующего блока, мм, не менее

505

Минимальная длина датчика, погружаемого в криостат, мм

485

Вертикальный градиент температуры в рабочей зоне (60 мм от дна колодцев термостабилизирующего блока), °С/см, не более

0,1

Нестабильность поддержания температуры за 30 мин, °С, не более

±0,05

Время выхода на температурный режим (термостабилизирующий блок помещен в криогенный сосуд и имеет температуру ниже -190 °С), ч

1,5

Вид индикации

цифровая светодиодная

Разрешающая способность индикации, °С

- в диапазоне -60,00…-99,99 °С

0,001

- в диапазоне -100,0…-190,0 °С

0,01

Дискретность задания требуемой температуры, °С

0,01

Связь с ЭВМ

RS-232

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.1

Температура окружающего воздуха, °С

20±5

Питание

~ 220 В; 50 Гц

Потребляемая мощность, Вт, не более

100

Габаритные размеры, мм, не более

- блока термостабилизирующего БТС-1 (БТС-2)

Ø225х592

- блока управления БУ-7-9

270х360х100

Масса, кг, не более:

- блока термостабилизирующего БТС-1(БТС-2) без массы криогенного сосуда и жидкого азота

4

- блока управления БУ-7-9

5

КОМПЛЕКТНОСТЬ:

  • блок термостабилизирующий (БТС-1 для КР-190-1 или БТС-2 для КР-190-2);
  • блок управления БУ-7-9;
  • сосуд Дьюара промышленный СДП-25;
  • кабели соединительные (3 шт.);
  • втулка переходная с Ø8,5 на Ø5,5 (2 шт. КР -190-1);
  • паспорт;
  • руководство по эксплуатации.



ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

  • образцовый термометр сопротивления платиновый низкотемпературный ТСПН-4В второго разряда;
  • программное обеспечение 643.02566540.00019-01 "Termocontrol";
  • кабель интерфейсный (1 шт.);

Примечание:
При одновременном заказе КР -190-1 и КР -190-2 криостат комплектуется двумя термостабилизирующими блоками (БТС-1 и БТС-2), остальные позиции комплекта поставляются, как при заказе одного из исполнений криостата.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Криостат регулируемый КР -190-1»
