Печи высокотемпературные ВТП-1600-1

Цена и срок изготовления
по запросу

предназначена для нагрева средств измерения температуры в лабораторных и цеховых условиях.

АНАЛОГИ: TU 1600-50-250, TU 1600-50-450, TU 1600-50-610, Borel Special furnaces, Швейцария. SH Scientific SH-FU-50TH, SH Scientific, Корея.



    | ТУ 3443-022-02566540-2004

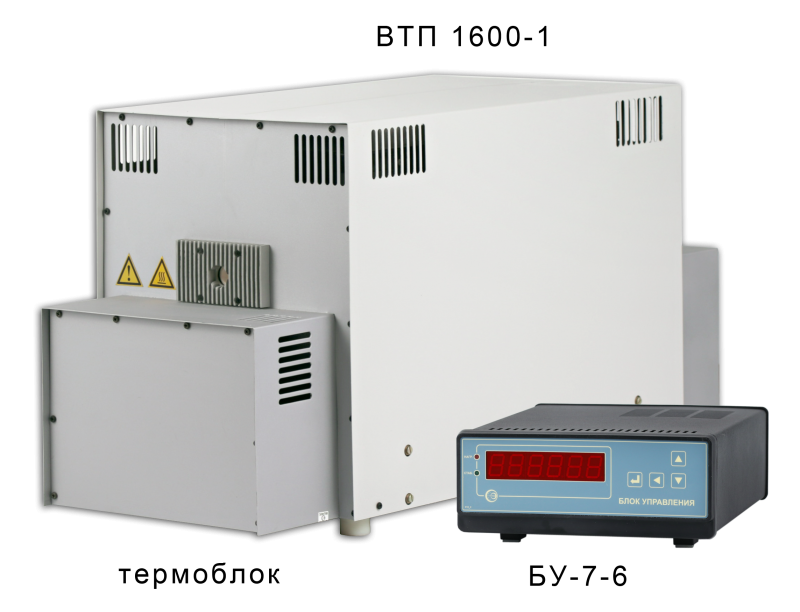

Печь высокотемпературная ВТП 1600-1 состоит из термоблока и блока управления БУ-7-6.

ВТП 1600-1 оснащена микропроцессорным управлением, позволяющим получать высокую стабильность поддержания температуры и малую дискретность задания температуры.

Рабочим пространством печи является внутренний объем трубы из высокотемпературной высокоплотной керамики. Эта труба благодаря своим физическим свойствам обеспечивает защиту средств измерения из благородных металлов от агрессивных испарений, возникающих при температурах выше 1000°С. Таким образом, допускается использование средств измерения из благородных металлов без специальной защиты (сапфировых трубок).



Как оборудовать рабочее место для подключения печи высокотемпературной ВТП-1600-1-00:

1. Место установки печи должно предусматривать возможность подключения блока управления к щиту электропитания с автоматическим выключателем с током срабатывания не менее 25 А, возможность заземления блока управления и термоблока. На время проведения ПНР необходимо присутствие электрика, для подключения блока управления к щиту электропитания.

2. При необходимости работы с печью с помощью ПК, необходимо наличие на месте установки печи ПК, с операционной системой Windows XР или Windows 7, не хуже:

  • процессор Intel Pentium III или лучше;
  • оперативная память - 256 Mb;
  • свободное место на диске для установки программного обеспечения - 3 Mb;
  • видеосистема, способная поддерживать разрешение 800х600 и качество цветопередачи 256 цветов;
  • порт RS-232 (9 pin).

Для установки программного обеспечения для работы с печью необходимы права администратора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВТП 1600-1-00

Диапазон воспроизводимых температур, °С

300…1600

Номинальные размеры рабочего пространства печи, мм:

- диаметр

18±1

- длина

550

Температурный градиент по длине печи в ее средней части (± 25 мм от центра рабочего пространства),°C/см, не более

1

Нестабильность поддержания заданного температурного режима, °С/мин, не более

±0,4

Время разогрева печи от температуры (20±5) °С до максимальной рабочей температуры 1600 °С, ч, не более

4

Скорость нагрева и охлаждения печи, °С/мин, не более

10

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, °С

20±5

Питание

~ 220 В; 50 Гц

Потребляемая мощность, кВт, не более:

- термоблока

2,5

- блока управления БУ-7-6

0,022

Габаритные размеры, мм, не более:

- термоблока

700х300х400

- блока управления БУ-7-6

270х360х100

Масса, кг, не более:

- термоблока

40

- блока управления БУ-7-6

4,5





ДОСТАВКА ПЕЧИ:
Доставка печи высокотемпературной ВТП 1600-1 от предприятия-изготовителя до места эксплуатации печи осуществляется только представителем предприятия изготовителя с обязательной пусконаладкой печи.

Заказчик обеспечивает встречу представителя с оборудованием и готовое рабочее место для проведения пусконаладочных работ.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Печь ВТП 1600-1-00»

КОМПЛЕКТНОСТЬ:

Наименование изделия

Кол-во

Термоблок

1 шт.

Блок управления БУ-7-6

1 шт.

Кабель ХТ1 ДДШ6.644.004

1 шт.

Кабель ХТ1 ДДШ6.644.033

1 шт.

Нагреватель Лантерм К16/300/200

2 шт.

Труба керамическая

1 шт.

Заглушка ДДШ 8.632.080

1 шт.

Заглушка МКСН.715.313.001

1 шт.

Программное обеспечение "Termocontrol" 643.02566540.00019-01

1 комплект

Паспорт ДДШ1.298.004 ПС

1 экз.

Руководство по эксплуатации ДДШ1.298.004 РЭ

1 экз.
