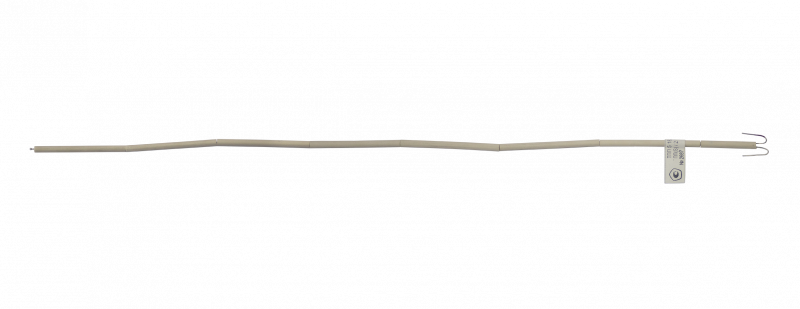

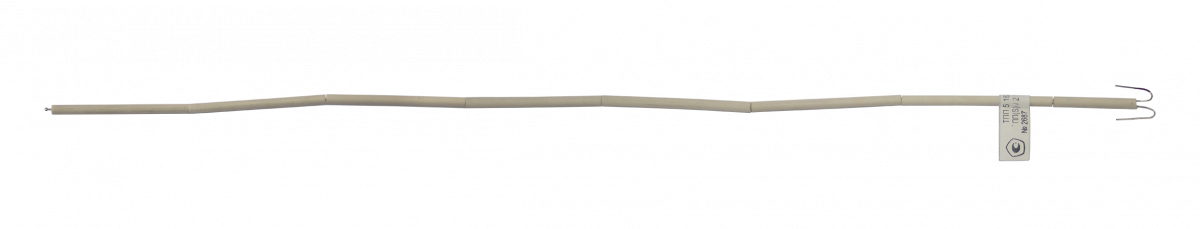

Преобразователи термоэлектрические ТПП 5 182 002, ТПР 5 182 003, ТПР 5 182 004 бескорпусные
для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
| ТУ 50-91 ДДШ 2.821.004ТУ
|
Технические характеристики |
ТПП |
ТПР |
|
Диапазон измеряемых температур, °C |
0...+1300 |
+600...+1600 |
|
Номинальная статическая характеристика |
ПП(S) |
ПР(В) |
|
Класс допуска |
2 |
2, 3 |
|
показатель тепловой инерции, с |
5 |
|
|
материал изоляции |
керамика |
|
|
Изоляция рабочего спая |
не изолирован |
|
|
диапазон условных давлений, МПа |
- |
|
|
материал термоэлектродов |
(+)Пр-10 (-)ПлТ |
(+)Пр-30 (-)Пр-6 |
|
Устойчивость к вибрации группа исп. |
L3 |
|
|
Вид климатического исполнения |
УЗ, Т3 |
|
|

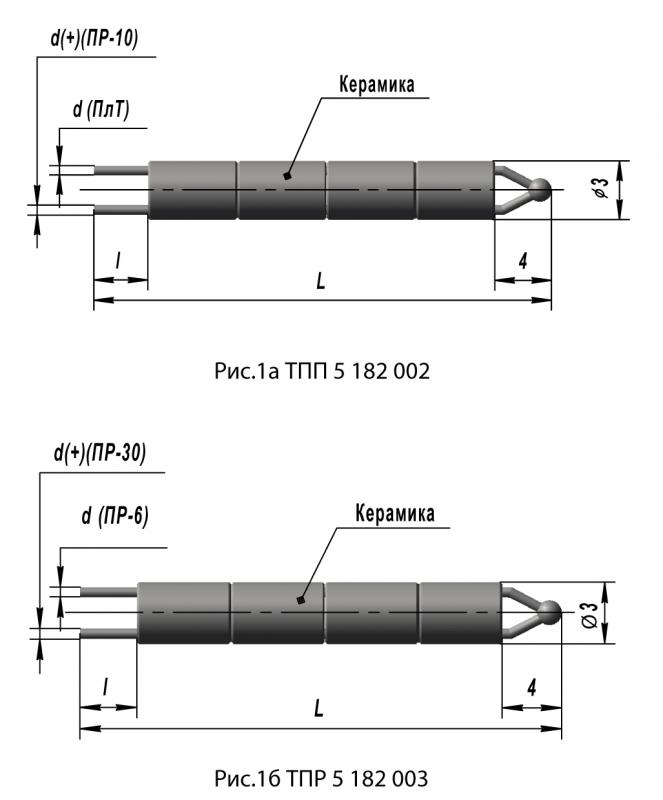

Рис.1а ТПП 5 182 002 |
||||
|
|
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Масса, г |
||
|
Класс допуска - 2 |
l |
L |
d |
|
|
ТПР 5 182 002 |
||||
|
-00 |
20 |
40 |
0,5 |
1,0 |
|
-01 |
50 |
2,0 |
||
|
-02 |
60 |
2,5 |
||
|
-03 |
80 |
3,0 |
||
|
-04 |
100 |
4,0 |
||
|
-05 |
120 |
6,6 |
||
|
-06 |
160 |
7,0 |
||
|
-07 |
200 |
8,0 |
||
|
-08 |
250 |
11,0 |
||
|
-09 |
320 |
13,0 |
||
|
-10 |
400 |
18,0 |
||
|
-11 |
500 |
24,0 |
||
|
-12 |
630 |
30,0 |
||
|
-13 |
800 |
38,0 |
||
|
-14 |
1000 |
45,0 |
||
|
-15 |
50 |
1250 |
56,0 |
|
|
-16 |
1600 |
74,0 |
||
|
-17 |
2000 |
93,0 |
||
|
-18 |
2500 |
119,0 |
||
|
-19 |
3150 |
149,0 |
||
|
-20 |
4000 |
170,0 |
||
|
-21 |
4500 |
187,0 |
||
|
-22 |
5000 |
210,0 |
||
|
-23 |
5600 |
215,0 |
||
|
-24 |
6300 |
240,0 |
||
|
-25 |
7100 |
270,0 |
||
|
-26 |
8000 |
305,0 |
||
|
-27 |
9000 |
337,0 |
||
|
-28 |
10000 |
365,0 |
||
|
-29 |
20 |
40 |
0,3 |
1,0 |
|
-30 |
50 |
1,0 |
||
|
-31 |
60 |
2,0 |
||
|
-32 |
80 |
2,0 |
||
|
-33 |
100 |
3,0 |
||
|
-34 |
120 |
4,0 |
||
|
-35 |
160 |
5,0 |
||
|
-36 |
200 |
6,0 |
||
|
-37 |
250 |
8,0 |
||
|
-38 |
320 |
10,0 |
||
|
-39 |
400 |
18,0 |
||
|
-40 |
500 |
20,0 |
||
|
-41 |
630 |
28,0 |
||
|
-42 |
800 |
39,0 |
||
|
-43 |
1000 |
50,0 |
||
|
-44 |
50 |
1250 |
54,5 |
|
|
-45 |
1600 |
58,0 |
||
|
-46 |
2000 |
60,0 |
||
|
-47 |
2500 |
75,0 |
||
|
-48 |
3150 |
90,0 |
||
|

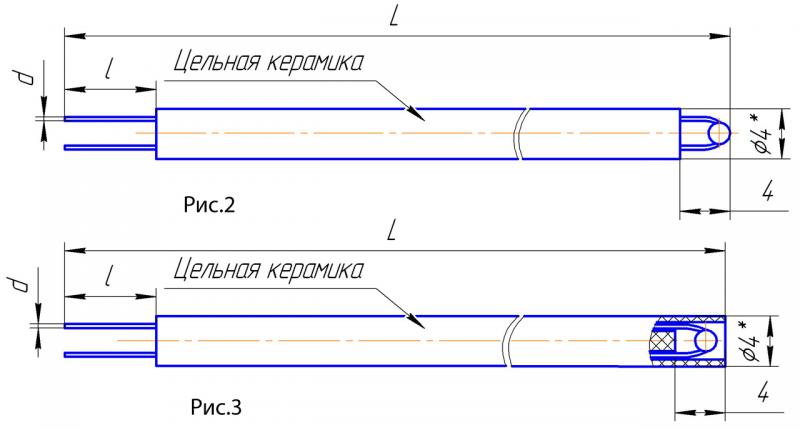

Рис.2 |
||||
|
|
||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Класс допуска |
||
|
l |
L |
d |
||
|
ТПП 5 182 002-50 |
24 |
Опреде-ляется при заказе |
0,30 или 0,50 |
2 |
|
ТПР 5 182 003-50 |
3 |
|||
|
ТПР 5 182 004-50 |
2 |
|||
|
В исполнениях -50 и -51 длина керамики не более 1 000 мм. |
||||
|
Рис.1б ТПР 5 182 003, ТПР 5 182 004 |
||||
|
|
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
|||
|
Класс допуска - 3 |
Класс допуска - 2 |
l |
L |
d |
|
ТПР 5 182 003 |
ТПР 5 182 004 |
|||
|
-00 |
-00 |
20 |
40 |
0,5 |
|
-01 |
-01 |
50 |
||
|
-02 |
-02 |
60 |
||
|
-03 |
-03 |
80 |
||
|
-04 |
-04 |
100 |
||
|
-05 |
-05 |
120 |
||
|
-06 |
-06 |
160 |
||
|
-07 |
-07 |
200 |
||
|
-08 |
-08 |
250 |
||
|
-09 |
-09 |
320 |
||
|
-10 |
-10 |
400 |
||
|
-11 |
-11 |
500 |
||
|
-12 |
-12 |
630 |
||
|
-13 |
-13 |
800 |
||
|
-14 |
-14 |
1000 |
||
|
-15 |
-15 |
50 |
1250 |
|
|
-16 |
-16 |
1600 |
||
|
-17 |
-17 |
2000 |
||
|
-18 |
-18 |
2500 |
||
|
-19 |
-19 |
3150 |
||
|
-20 |
-20 |
4000 |
||
|
-21 |
-21 |
4500 |
||
|
-22 |
-22 |
5000 |
||
|
-23 |
-23 |
5600 |
||
|
-24 |
-24 |
6300 |
||
|
-25 |
-25 |
7100 |
||
|
-26 |
-26 |
8000 |
||
|
-27 |
-27 |
9000 |
||
|
-28 |
-28 |
10000 |
||
|
-29 |
-29 |
20 |
40 |
0,3 |
|
-30 |
-30 |
50 |
||
|
-31 |
-31 |
60 |
||
|
-32 |
-32 |
80 |
||
|
-33 |
-33 |
100 |
||
|
-34 |
-34 |
120 |
||
|
-35 |
-35 |
160 |
||
|
-36 |
-36 |
200 |
||
|
-37 |
-37 |
250 |
||
|
-38 |
-38 |
320 |
||
|
-39 |
-39 |
400 |
||
|
-40 |
-40 |
500 |
||
|
-41 |
-41 |
630 |
||
|
-42 |
-42 |
800 |
||
|
-43 |
-43 |
1000 |
||
|
-44 |
-44 |
50 |
1250 |
|
|
-45 |
-45 |
1600 |
||
|
-46 |
-46 |
2000 |
||
|
-47 |
-47 |
2500 |
||
|
-48 |
-48 |
3150 |
||
|
Рис.3 |
||||
|
|
||||
|
КОНСТРУК-ТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
Класс допуска |
||
|
l |
L |
d |
||
|
ТПП 5 182 002-51 |
19 |
Опреде-ляется при заказе |
0,30 или 0,50 |
2 |
|
ТПР 5 182 003-51 |
||||
|
ТПР 5 182 004-51 |
3 |
|||
|
В исполнениях -50 и -51 длина керамики не более 1 000 мм. |
||||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Преобразователь термоэлектрический ТПП 5 182 002 03»
«Преобразователь термоэлектрический ТПР 5 182 003 03»
- для ТПР 5 182 003-50 с диаметром проволоки 0,50 мм и длиной преобразователя 1020 мм:
«Преобразователь термоэлектрический ТПР 5 182 003-50-1020-0,50»
- для ТПР 5 182 003-51 с диаметром проволоки 0,30 мм и длиной преобразователя 800 мм:
«Преобразователь термоэлектрический ТПР 5 182 003-51-800-0,30»
