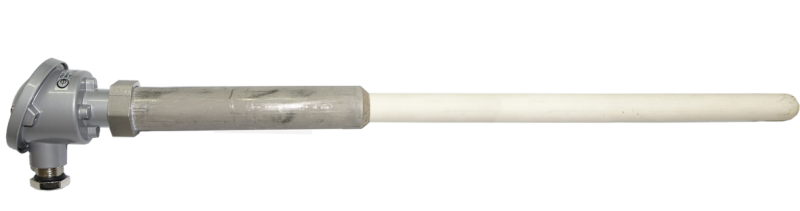

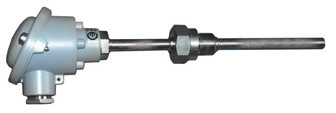

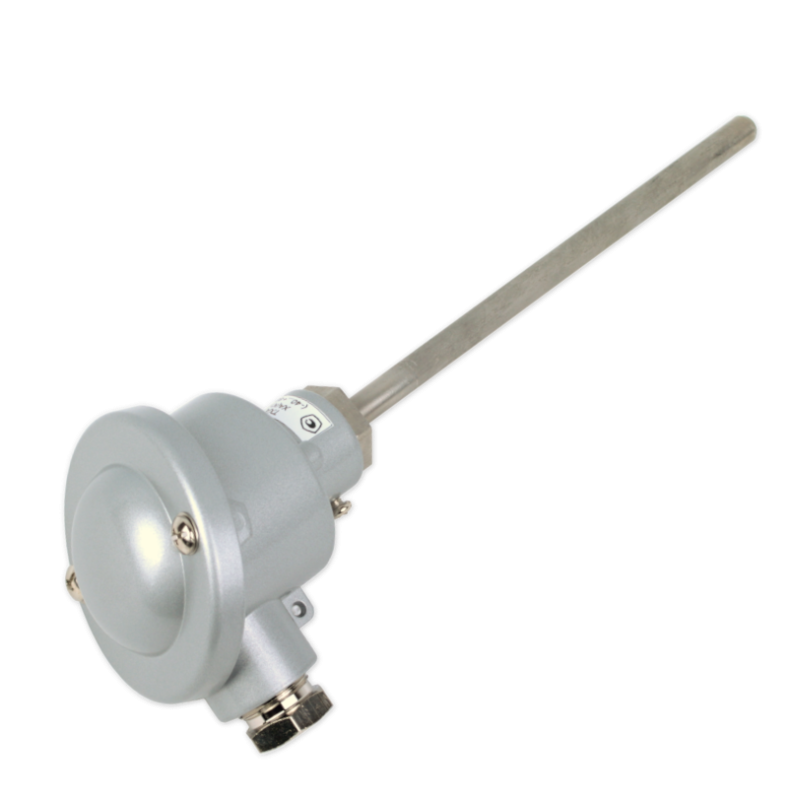

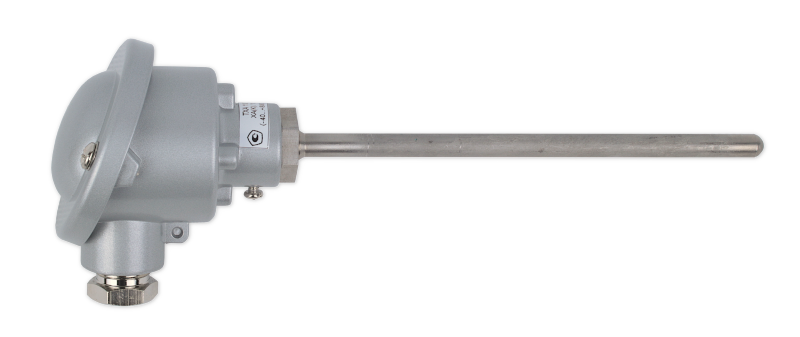

Преобразователи термоэлектрические ТХА 1107 и ТХК 1107

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры газообразных и жидких сред и поверхности твердых тел.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 1107

ТХК 1107

диапазон измеряемых температур, °C

-40…+1200 см. таблицы

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

1, 2

показатель тепловой инерции, с

см. таблицы

степень защиты от пыли и воды

IP65

материал защитной арматуры

Ст.12Х18Н10Т; 10Х17Н13М2Т; 10Х23Н18; ХН78Т см. таблицы

материал корпуса головки

алюминий

исполнение рабочего спая

изолирован, не изолирован

диапазон условных давлений, МПа

см. таблицы

средняя наработка до отказа, ч

до +600 °С - не менее 50 000 ч.

от +600 до +800 °С и выше - не менее 20 000 ч.

В преобразователях с диаметром монтажной части 6 мм и менее в качестве термоэлемента используется кабель термопарный с минеральной изоляцией.

Преобразователи ТХА(ХК) 1107, имеющие диаметр погружной части 10 мм, могут быть выполнены с антикоррозийным покрытием - фторопласт, для измерения температуры в кислых и щелочных средах при температуре до +200°С.
Инерционность при этом увеличивается до 100 с.

Межповерочный   интервал   термопреобразователей с верхними пределами измеряемых температур
- до +600 °С - 4 года;
- до +800 °С - 2 года.





НСХ

Диа-метр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элемен-тов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХК(L)

8, 10

1, 2

1

-40 ... +600

12Х18Н10Т 10Х17Н13М2Т

10

2

ХА(К)

8, 10

1

-40 ... +800

10

2

8, 10

1

-40 ... +1050

10Х23Н18

10

2

Показатель тепловой инерции, не более:

Для d=10 мм спай изолированный - 30 с, спай не изолированный - 8 с;

Для d=8 мм спай изолированный - 20 с, спай не изолированный - 5 с.

Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931

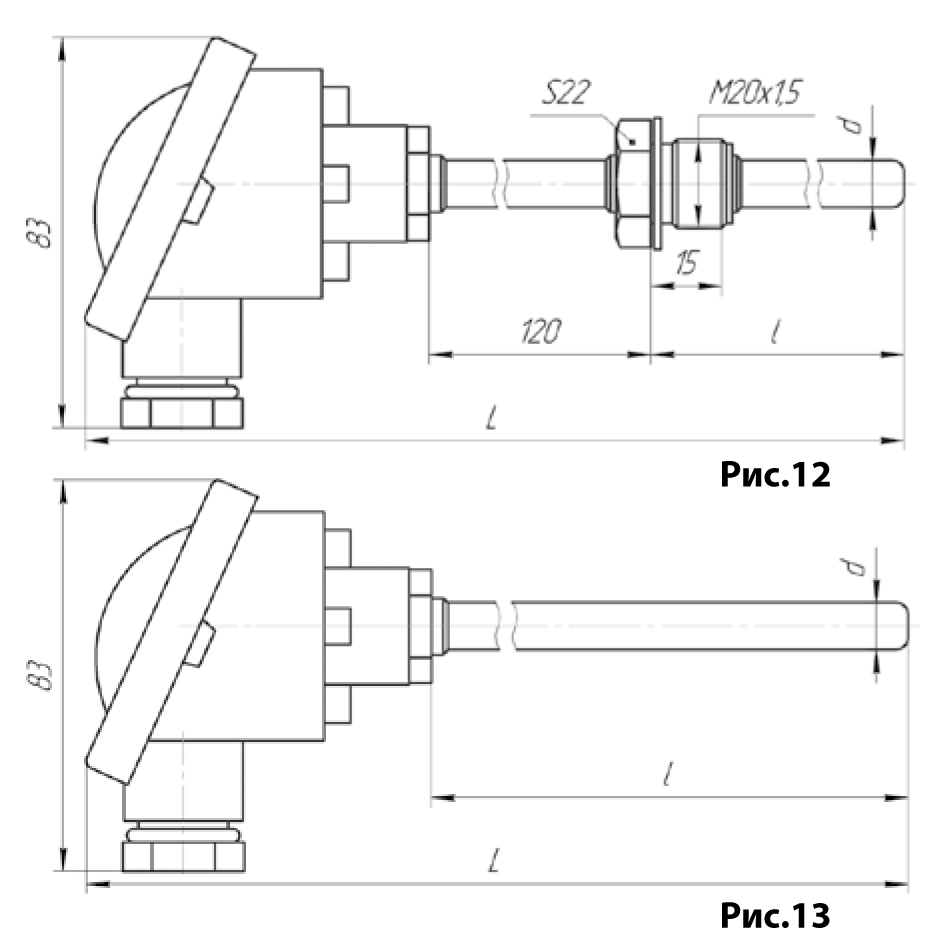

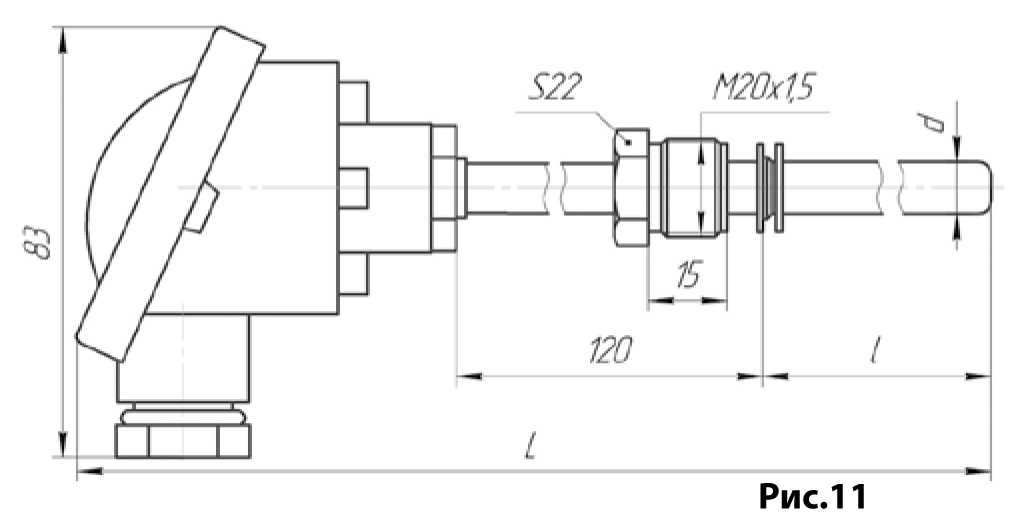

для рис. 11, 12:

Длина монтажной части l, мм: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Общая длина преобразователя L, мм (L=200+l)

Условное давление, P = 10 МПа

для рис. 13:

Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Общая длина преобразователя L, мм (L=80+l)

Условное давление, P = 0,4 МПа









НСХ

Диа-метр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элемен-тов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХК(L)

8, 10

1, 2

1

-40 ... +600

12Х18Н10Т 10Х17Н13М2Т

10

2

ХА(К)

8, 10

1

-40 ... +800

10

2

8, 10

1

-40 ... +1050

10Х23Н18

10

2

Показатель тепловой инерции, не более:

Для d=10 мм спай изолированный - 30 с, спай не изолированный - 8 с;

Для d=8 мм спай изолированный - 20 с, спай не изолированный - 5 с.
Условное давление, P = 10 МПа

Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931

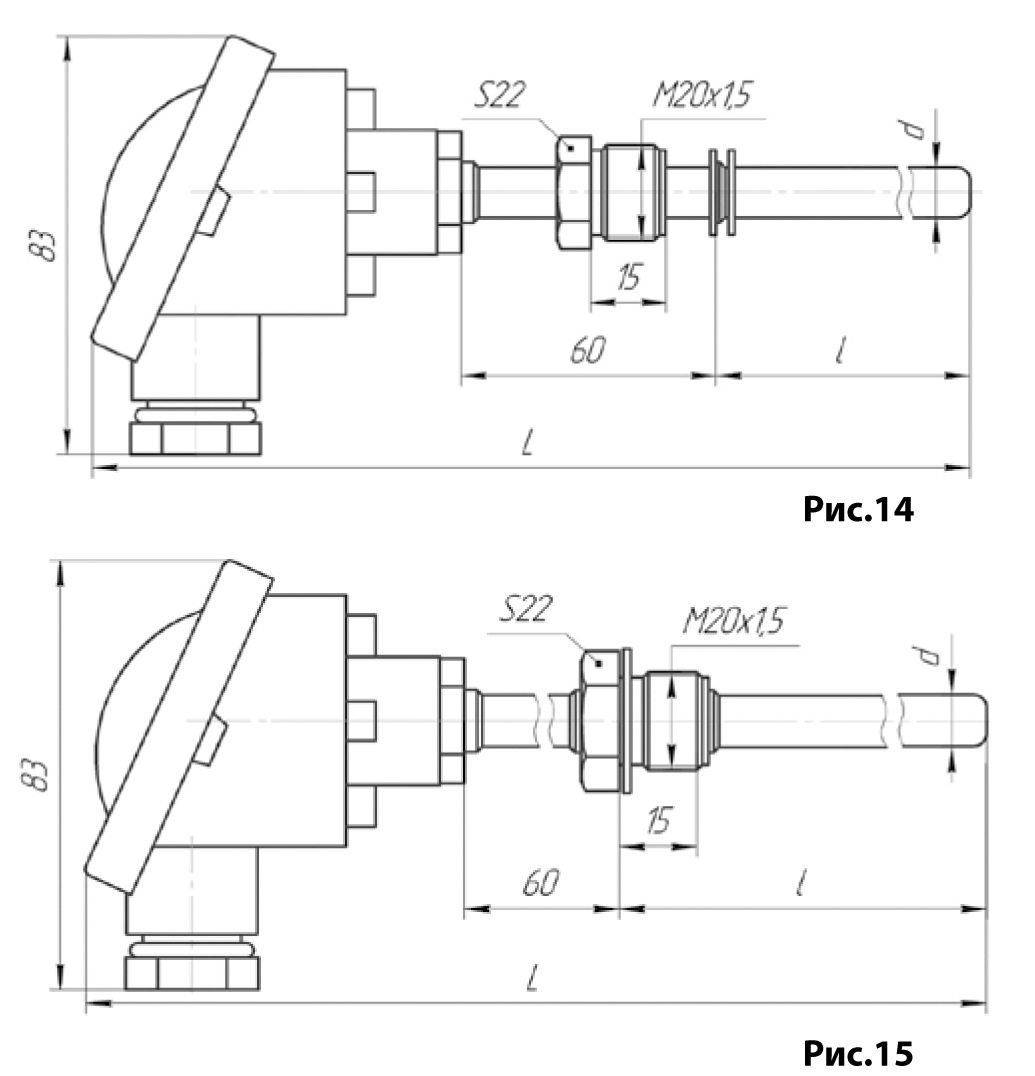

для рис. 14, 15:

Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Общая длина преобразователя L, мм (L=140+l)

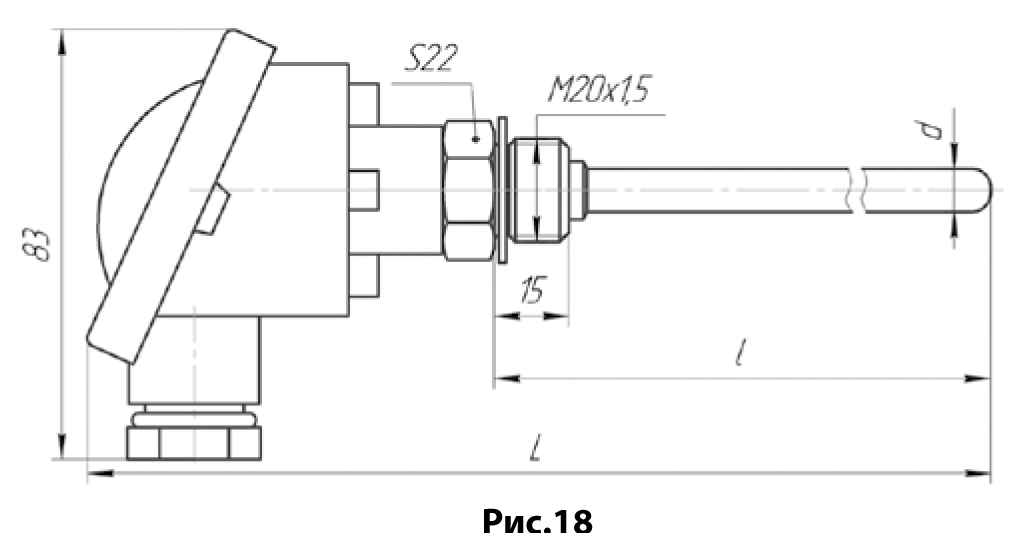

для рис. 18:

Длина монтажной части l, мм: 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Общая длина преобразователя L, мм (L=85+l)







НСХ

Диа-метр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элемен-тов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХК(L)

3, 5, 6

2

1

-40 ... +600

12Х18Н10Т

4, 6

2

ХА(К)

3, 5, 6

1

-40 ... +800

 12Х18Н10Т

3, 5, 6

 -40 ... +1000 ХН78Т

4, 6

2

-40 ... +800

12Х18Н10Т

Показатель тепловой инерции, не более:

Для d=6 мм спай изолированный - 8 с, спай не изолированный - 5 с;

Для d=5 мм спай изолированный - 6 с, спай не изолированный - 4 с;

Для d=4,6 мм спай изолированный - 4 с, спай не изолированный - 3 с;

Для d=3 мм спай изолированный - 2,5 с, спай не изолированный - 2 с.

Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000

Для рис.19 и 20 длина монтажной части l, мм: от 160 до 30000
Условное давление, P = 10 МПа
Устойчивость к вибрации - группа исп. F3 по ГОСТ Р 52931

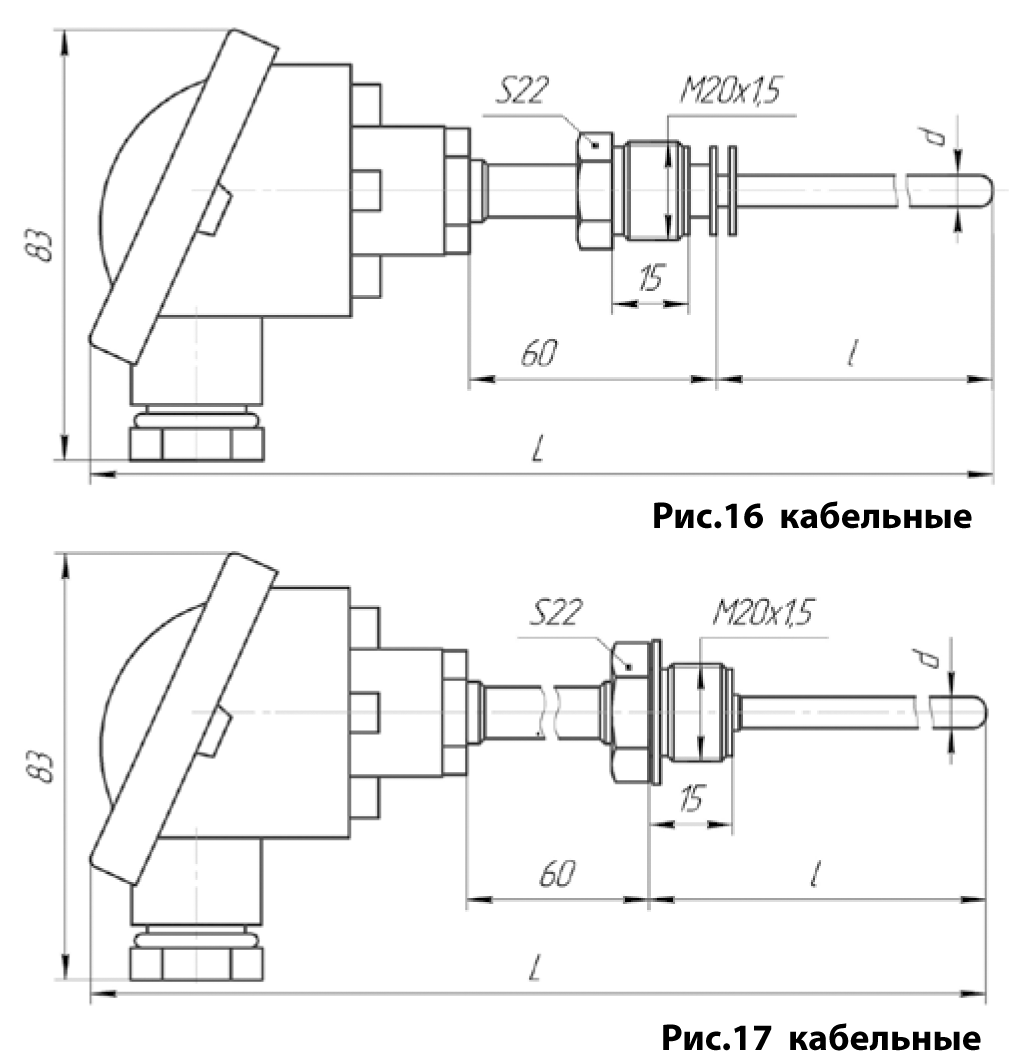

для рис. 16, 17: Общая длина преобразователя L, мм (L=140+l)

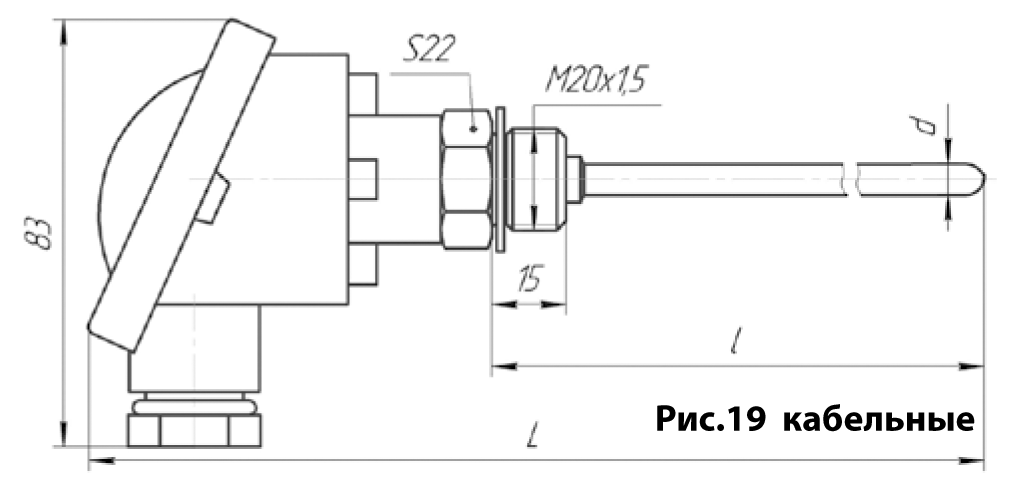

для рис. 19: Общая длина преобразователя L, мм (L=90+l)

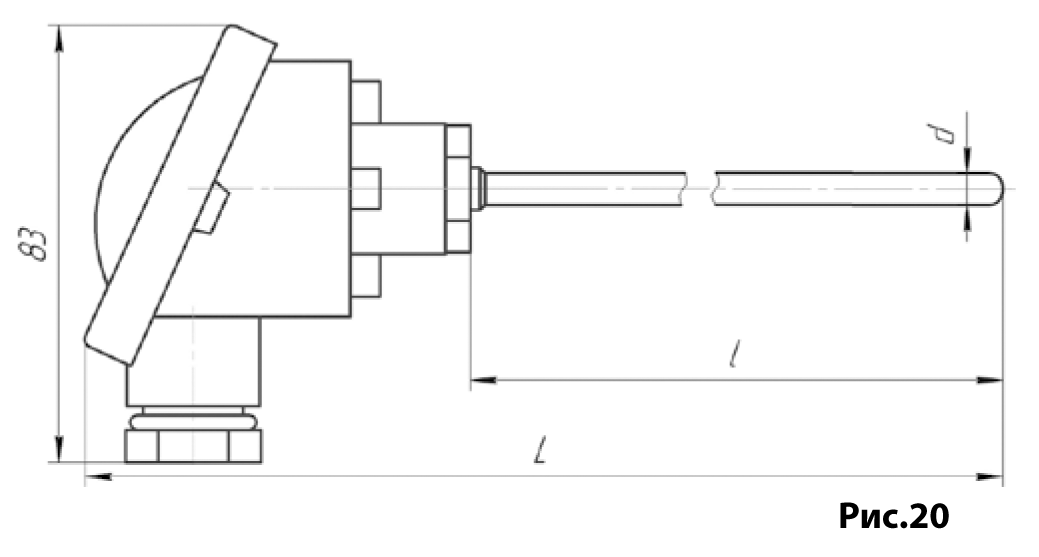

для рис. 20: Общая длина преобразователя L, мм (L=85+l)







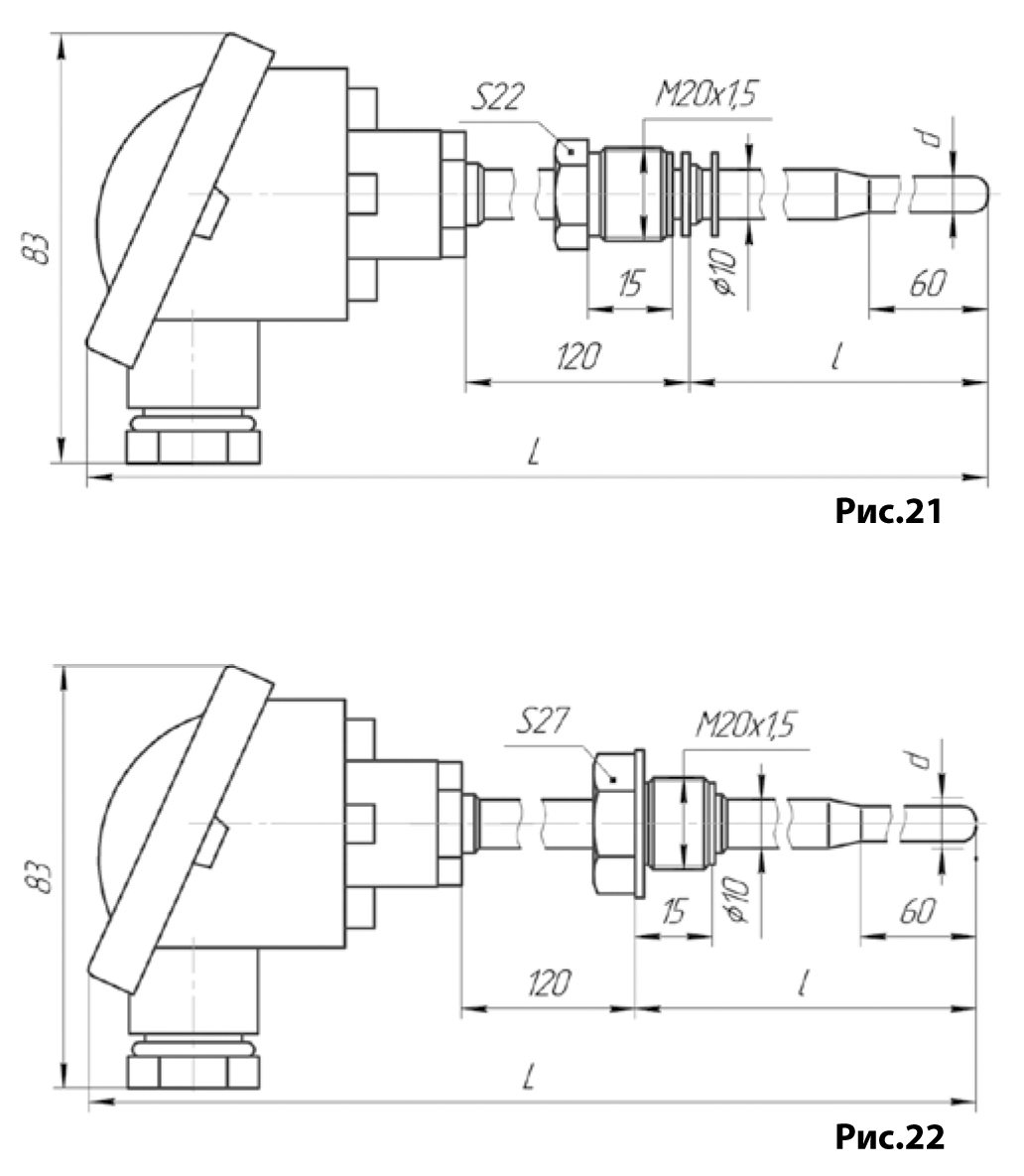

НСХ

Диа-метр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элемен-тов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХК(L)

10/8

2

1

-40 ... +600

12Х18Н10Т

2

ХА(К)

 1, 2

1

-40 ... +800

2

1

-40 ... +1050

10Х23Н18

2

Показатель тепловой инерции, не более:

Для d=10 мм спай изолированный - 30 с, спай не изолированный - 8 с;

Для d=8 мм спай изолированный - 20 с, спай не изолированный - 5 с.
Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150
Общая длина преобразователя L, мм (L=200+l)
Условное давление, P = 10 МПа
Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931

Длина монтажной части l, мм: 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150







НСХ

Диаметр монтаж-ной части

Класс допуска

Кол-во чувстви-тельных элементов

Рабочий диапазон температур, °С

Материал защитной арматуры

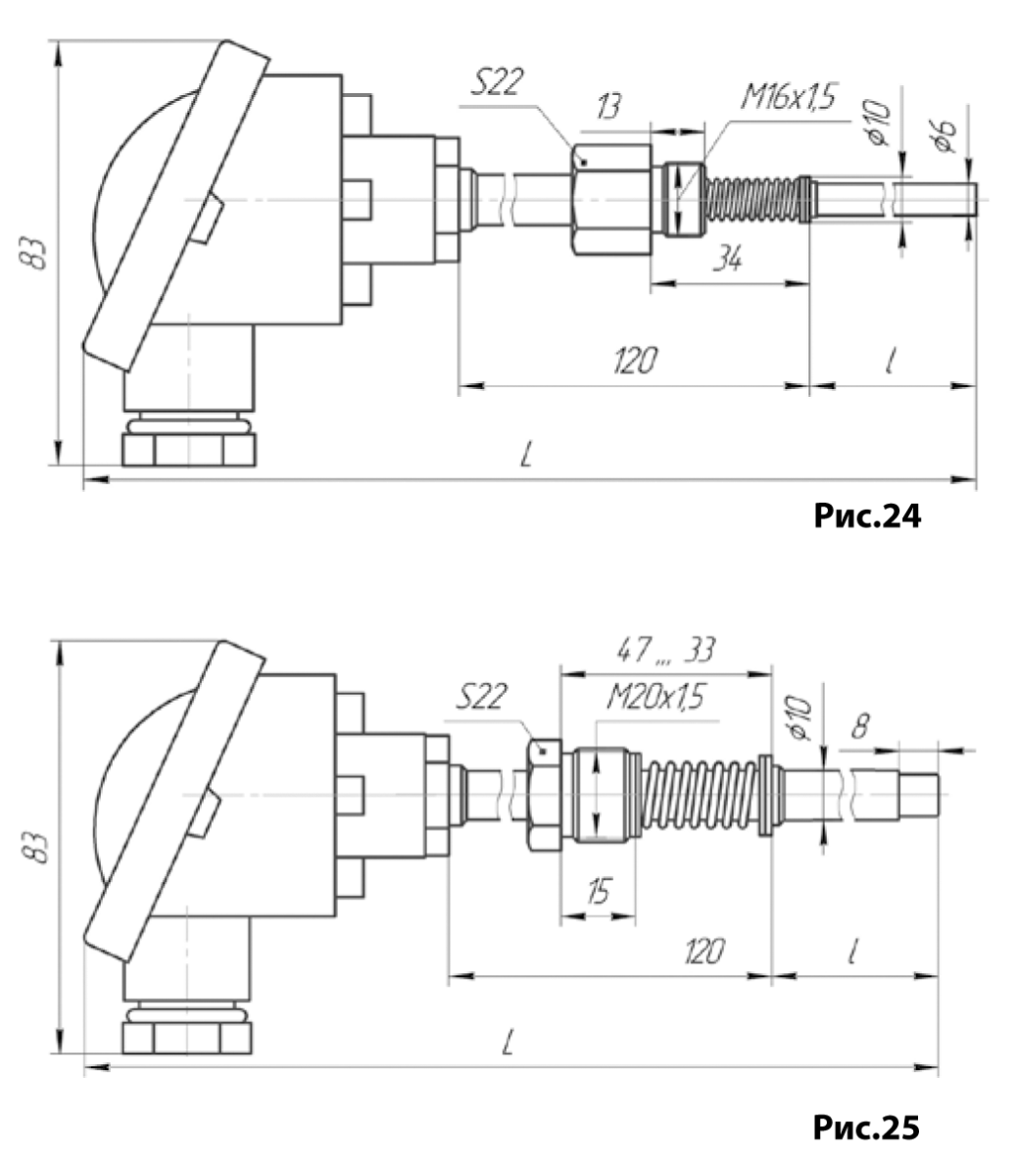

для рис. 24:

ХК(L)

6

2

1

-40 ... +400

12Х18Н10Т

ХА(К)

1, 2

Общая длина преобразователя L, мм (L=200+l)

Длина монтажной части l, мм: 10, 32, 60, 80, 100, 120, 160, 200, 250, 320, 500

Показатель тепловой инерции, не более: спай изолированный - 20 с, спай не изолированный - 6 с.

Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931

для рис. 25:

ХК(L)

10/8,5

2

1, 2

-40 ... +600

12Х18Н10Т

ХА(К)

-40 ... +800

Общая длина преобразователя L, мм (L=200+l)

Длина монтажной части l, мм: 10, 20, 40, 60, 80, 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Показатель тепловой инерции, не более: спай изолированный - 30 с, спай не изолированный - 8 с.

Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931







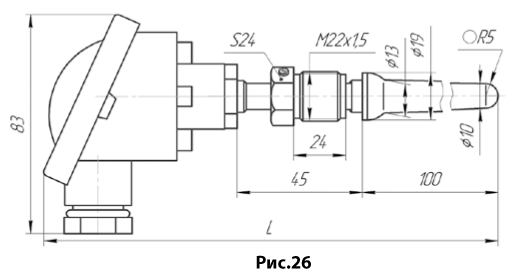

НСХ

Диаметр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элементов

Рабочий диапазон темпера-тур, °С

Материал защитной арматуры

для рис. 24:

ХК(L)

конус 13/10

1, 2

1, 2

-40 ... +600

12Х18Н10Т

ХА(К)

 -40 ... +800

Общая длина преобразователя L=200 мм

Условное давление, P = 10 МПа

Показатель тепловой инерции, 50 с,  не более

Устойчивость к вибрации - группа исп. F3 по ГОСТ Р 52931
Масса, не более 450 г.







НСХ

Диаметр монтаж-ной части

Класс допус-ка

Кол-во чувствитель-ных элементов

Рабочий диапазон темпера-тур, °С

Материал защитной арматуры

для рис. 24:

ХК(L)

20

2

1

-40 ... +600

12Х18Н10Т

ХА(К)

1, 2

-40 ... +800

15Х25Т

ХН78Т

-40 ... +1050

Длина монтажной части l, мм: 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Показатель тепловой инерции, 180 с, не более

Условное давление, P = 10 МПа

Устойчивость к вибрации - группа исп. N3 по ГОСТ Р 52931

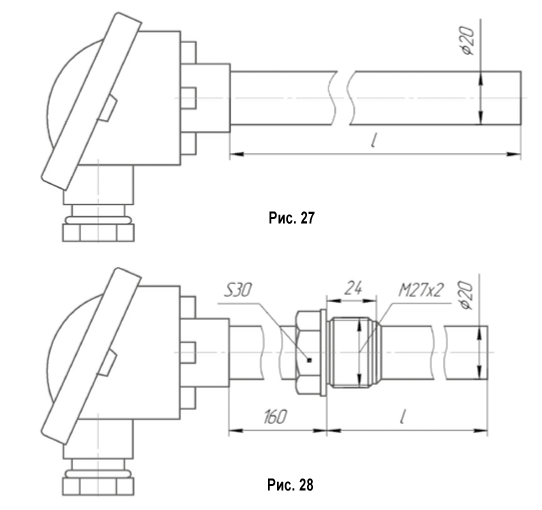

для рис. 27:

Общая длина преобразователя L, мм (L=74+l)

Масса М, не более М=(310+ lх1,14) г.

для рис.28:

Общая длина преобразователя L, мм (L=234+l)

Масса М, не более М=(450+ lх1,14) г







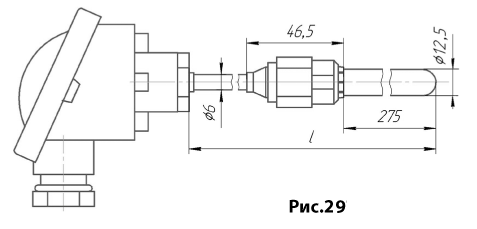

НСХ

Диаметр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элементов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХА(К)

20

2

1

-40 ... +1000

Нитрид кремния

Общая длина преобразователя L, мм (L=80+l)

Длина монтажной части l, мм: 800, 1000, 1250, 1600, 2000, 2500

Показатель тепловой инерции, 60 с, не более

Масса, не более М=(500+ lх0,4) г.

Устойчивость к вибрации - группа исп. L1 по ГОСТ Р 52931









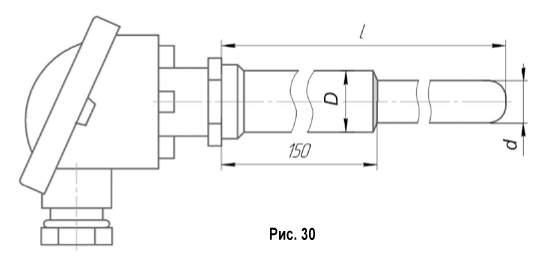

НСХ

Диаметр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элементов

Рабочий диапазон температур, °С

Материал защитной арматуры

ХА(К)

d/D=20/30*

2

1

-40 ... +1200

Вакуумплотная керамика

d/D=15/24**

1, 2

Общая длина преобразователя L, мм (L=80+l)

Длина монтажной части l, мм: 320, 400, 500, 800, 1000, 1250, 1600

Показатель тепловой инерции, 90 с, не более

Масса, не более М=(650+ lх0,65) г.

Устойчивость к вибрации - группа исп. L1 по ГОСТ Р 52931

* только для термоэлементов с одним чувствительным элементом из проволоки Ø 3,2

** только для вставки термометрической ДДШ5.186.138 с одним или двумя чувствительными элементами







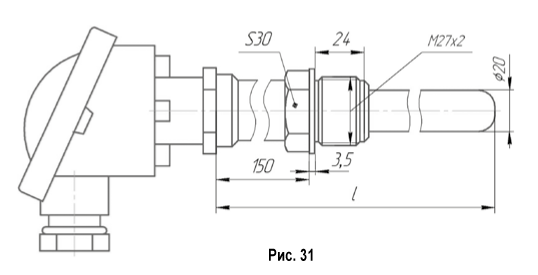

НСХ

Диаметр монтаж-ной части

Класс допус-ка

Кол-во чувстви-тельных элементов

Рабочий диапазон темпе-ратур, °С

Материал защитной арматуры

ХА(К)

20

2

1

-40 ... +1200

Вакуумплотная керамика

Общая длина преобразователя L, мм (L=80+l)

Длина монтажной части l, мм: 320, 400, 500, 800, 1000, 1250, 1600

Показатель тепловой инерции, 90 с, не более

Масса, не более М=(770+ lх0,65) г.

Устойчивость к вибрации - группа исп. L1 по ГОСТ Р 52931
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 1107-13-320-10-2  ХА(К)/2/10Х23Н18-(-40 ... +1050)-Т2 МКСН.405221.014 ТУ»

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
ТХА 1107 - Х - Х - Х - 2 * ХХ(Х) / Х / Н - Х - (Х...Х) - Т2   МКСН.405221.014 ТУ
      1          2    3    4          5       6    7     8      9        10

1. Тип
2. Номер рисунка
3. Длина монтажной части l, мм
4. Диаметр монтажной части d, мм
5. Количество чувствительных элементов (при наличии двух) и условное обозначение НСХ
6. Класс допуска
7. Изоляция спая: Н - не изолирован  (изолированный спай не указывается)
8. Материал защитной арматуры
9. Рабочий диапазон температур, °С
10. Вид климатического исполнения.
