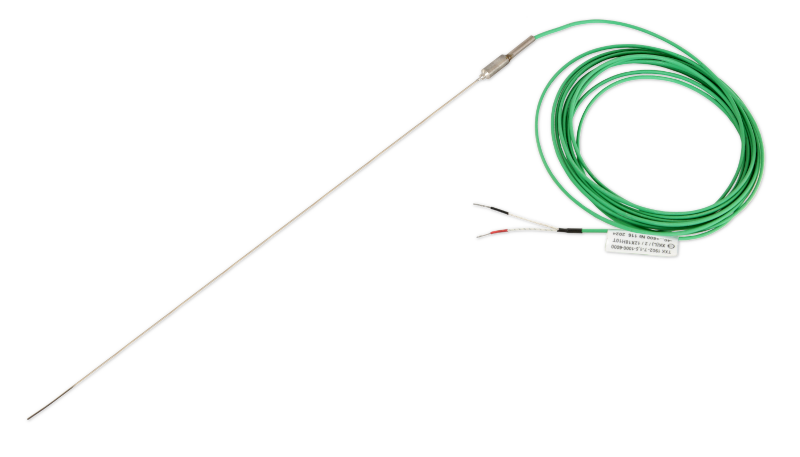

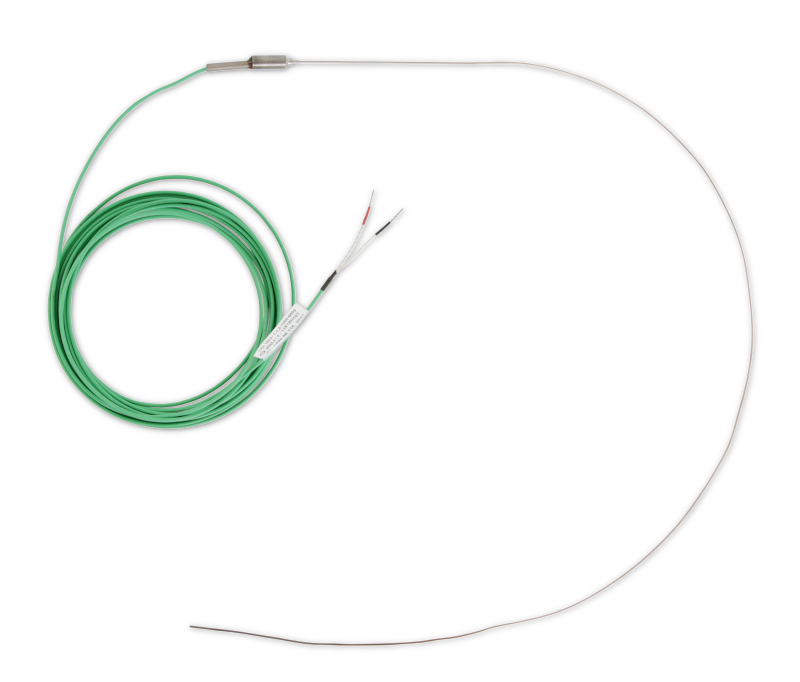

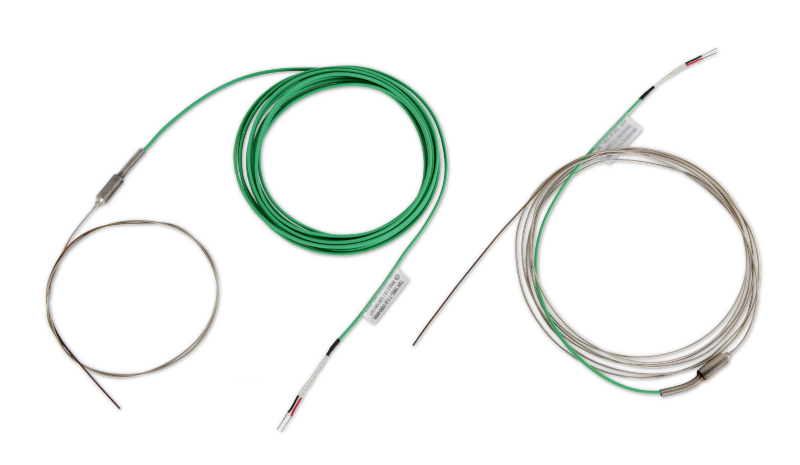

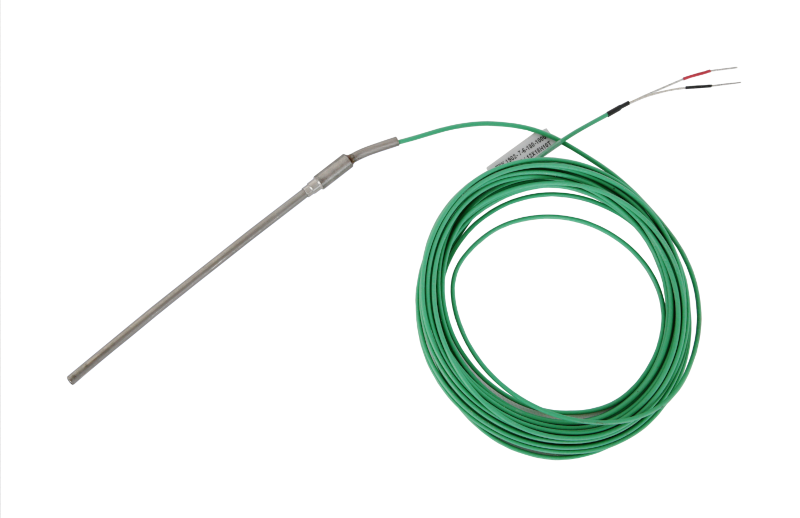

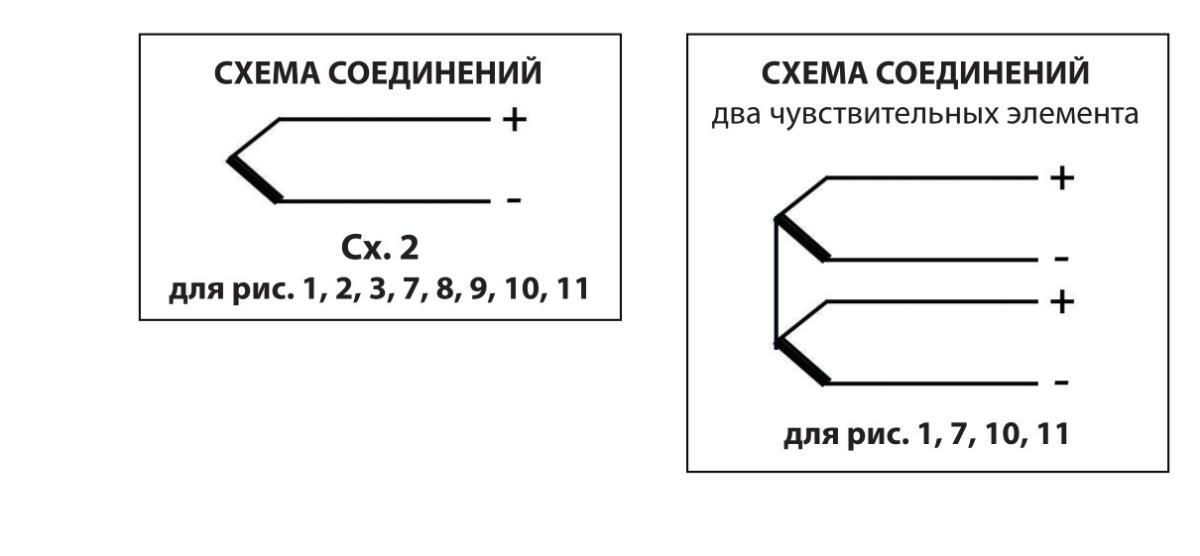

Преобразователи термоэлектрические ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902
для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.
| Соответсвует ГОСТ 6616-94
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 1902 |
ТХК 1902 |
ТЖК 1902 |
ТНН 1902 |
диапазон измеряемых температур, °C |
-40... +800 |
-40... +600 |
-40... +750 |
-40... +1000 |
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
ЖК(J) |
HH(N) |
класс допуска |
2 |
|||
показатель тепловой инерции, с |
0,5…8 |
|||
степень защиты от пыли и воды |
IP64 |
|||
материал защитной арматуры |
Ст.12Х18Н10Т |
Сталь ХН78Т |
||
исполнение рабочего спая |
изолирован, не изолирован |
|||
устойчивость к вибрации |
группа исп. N3 |
|||
вид климатического исполнения |
У2, Т2 |
Термопреобразователи разработаны в дополнение к имеющимся кабельным ТП и позволяют заказчику выбирать произвольную длину монтажной части и длину кабеля необходимые для монтажа на месте установки ТП.
По отдельной заявке ТП могут комплектоваться наконечником либо прижимом для фиксации ТП на месте установки.
![]() |
||||||||||

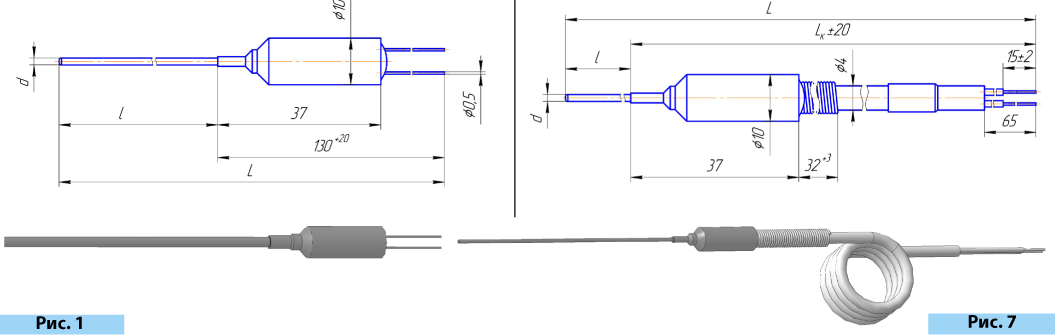

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 1 и рис. 7 |
||||||||||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
|||||||||
1,0 |
1,5 |
3,0 |
4,0 |
4,5 |
5,0 |
6,0 |
4,6 |
7,2 |
||
НСХ |
ТХА 1902 |
ХА(К) |
2хХА(К) |
|||||||
ТХК 1902 |
ХК(L) |
2хХК(L) |
||||||||
ТЖК 1902 |
- |
- |
ЖК(J) |
- |
ЖК(J) |
- |
- |
- |
- |
|
ТНН 1902 |
- |
- |
НН(N) |
- |
НН(N) |
- |
- |
- |
- |
|
Класс до-пуска |
ТХА 1902 |
1 или 2 |
||||||||
ТХК 1902 |
2 |
|||||||||
ТЖК 1902 |
1 или 2 |
- |
- |
|||||||
ТНН 1902 |
1 или 2 |
- |
- |
|||||||
Спай |
изолированный или не изолированный |
|||||||||
Количество чувствительных элементов |
1 |
2 |
||||||||
Показатель тепловой инерции, с, не более |
0,5 |
1,5 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
5,0 |
9,0 |
|
Длина преобразователя L, мм, не более |
L=l+130 (для рис.1); L=l+Lk (для рис.7) |
|||||||||
Длина монтажной части l, мм |
в соответствии с заказом |
|||||||||
Диапазон измеряе-мых темпе-ратур, °С |
ТХА 1902 |
-40…+650 |
-40…+700 |
-40…+800 или -40…+1000 |
||||||
ТХК 1902 |
-40…+400 |
-40…+500 |
-40…+600 |
|||||||
ТЖК 1902 |
- |
- |
|
- |
- |
|||||
ТНН 1902 |
- |
- |
|
- |
- |
|||||
Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С |
ТХА 1902 |
1300 |
||||||||
ТНН 1902 |
1300 |
- |
- |
|||||||
ТХК 1902 |
800 |
|||||||||
ТЖК 1902 |
900 |
- |
- |
|||||||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T или XH78T |
||||||||
ТНН 1902 |
XH78T |
- |
- |
|||||||
ТХК 1902 |
12Х18Н10T |
|||||||||
ТЖК 1902 |
12Х18Н10T |
- |
- |
|||||||
Масса, г, не более |
|
|
|
|
|
|
|
|
|

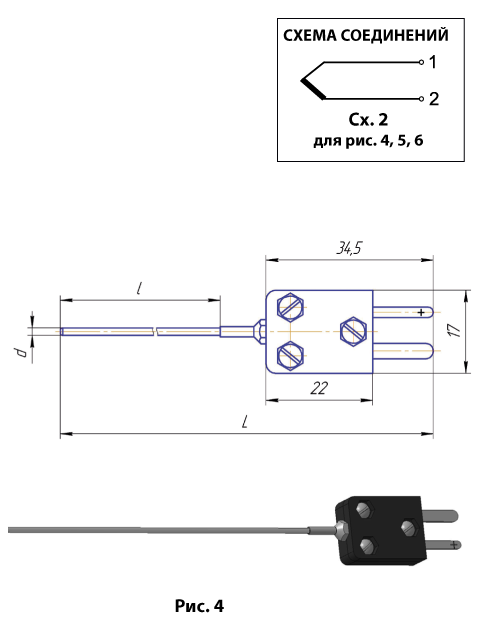

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 4 |
||||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
|||
1,0 |
1,5 |
3,0 |
||
НСХ |
ТХА 1902 |
ХА(К) |
||
ТХК 1902 |
ХК(L) |
|||
ТЖК 1902 |
- |
- |
ЖК(J) |
|
ТНН 1902 |
- |
- |
НН(N) |
|
Класс допуска |
2 |
|||
Спай |
изолированный или не изолированный |
|||
Показатель тепловой инерции, с, не более |
0,5 |
1,5 |
2,5 |
|
Длина преобразователя L, мм, не более |
L=l+45 |
|||
Длина монтажной части l, мм |
в соответствии с заказом |
|||
Диа-пазон измеряе-мых темпе-ратур, °С |
ТХА 1902 |
-40… +650 |
-40… +700 |
-40… +800 |
ТХК 1902 |
-40… +400 |
-40… +500 |
-40… +600 |
|
ТЖК 1902 |
- |
- |
-40… +750 |
|
ТНН 1902 |
- |
- |
-40… +1000 |
|
Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С |
ТХА 1902 |
1300 |
||
ТНН 1902 |
1300 |
|||
ТХК 1902 |
800 |
|||
ТЖК 1902 |
900 |
|||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T |
||
ТНН 1902 |
XH78T |
|||
ТХК 1902 |
12Х18Н10T |
|||
ТЖК 1902 |
12Х18Н10T |
|||
Масса, г, не более |
0,005·l+12 |
0,011·l+12 |
0,039·l+12 |

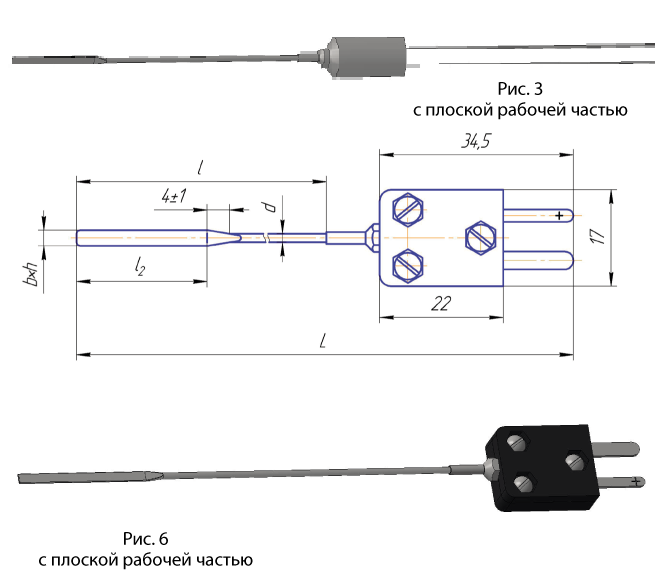

ТХА 1902, ТХК 1902 по рис. 3, рис. 6, рис. 9 с плоской рабочей частью |
|||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
||
1,0 |
1,5 |
||
НСХ |
ХА(К); ХК(L) |
||
Класс допуска |
2 |
||
Спай |
изолированный или не изолированный |
||
Показатель тепловой инерции, с, не более |
0,5 |
1,5 |
|
b ∙h ∙l 2 , мм |
1.8·0.3·20 |
2.3·0.5·30 |
|
Длина преобразователя L, мм, не более |
L=l+130 (для рис.3); L=l+45 (для рис.6); L=l+Lk (для рис.9) |
||
Длина монтажной части l, мм |
в соответствии с заказом l=l2 +5, не менее |
||
Диапазон измеряемых температур, °С |
ТХА 1902 |
-40…+450 |
|
ТХК 1902 |
-40…+400 |
||
Макси-мальная темпера-тура при кратко-временном приме-нении, °С |
ТХА 1902 |
1000 |
|
ТХК 1902 |
800 |
||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T |
|
ТХК 1902 |
|||
Масса, г, не более |
0,005·l+0,027·Lk +12 |
0,0011·l+0,027·Lk +12 |

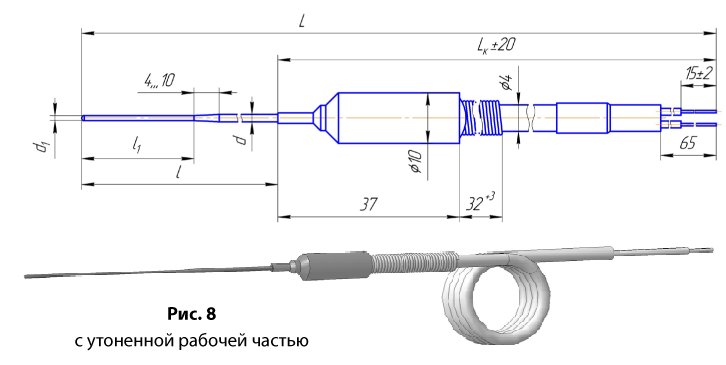

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 2, рис. 5, рис. 8 с утоненной рабочей частью |
||||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
|||
1,0 |
1,5 |
3,0 |
||
НСХ |
ТХА 1902 |
ХА(К) |
||
ТХК 1902 |
ХК(L) |
|||
ТЖК 1902 |
- |
- |
ЖК(J) |
|
ТНН 1902 |
- |
- |
НН(N) |
|
Класс допуска |
2 |
|||
Спай |
изолированный или не изолированный |
|||
Показатель тепловой инерции, с, не более |
0,5 |
1,5 |
2,5 |
|
d, мм |
0,5 |
|||
- |
1,0 |
|||
- |
- |
1,5 |
||
Длина преобразователя L, мм, не более |
L=l+130 (для рис.2); L=l+45 (для рис.5); L=l+Lk (для рис.8) |
|||
Длина монтажной части l, мм |
в соответствии с заказом l=l1 +10, не менее |
|||
Длина утоненного рабочего участка l1 , мм |
в соответствии с заказом, не более 2000 мм |
|||
Диапазон измеряемых температур, °С |
ТХА 1902 |
-40…+650 |
||
ТХК 1902 |
+40…+400 |
|||
ТЖК 1902 |
-40…+600 |
|||
ТНН 1902 |
-40…+750 |
|||
Макси-мальная темпе-ратура при кратко-времен-ном приме-нении, °С |
ТХА 1902, ТНН 1902 |
1000 |
||
ТХК 1902 |
800 |
|||
ТЖК 1902 |
900 |
|||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T |
||
ТНН 1902 |
XH78T |
|||
ТХК 1902, ТЖК 1902 |
12Х18Н10T |
|||
Масса, г, не более |
0,005·l+0,027·Lk +12 |
0,0011·l+0,027·Lk +12 |
0,0039·l+0,027·Lk +12 |

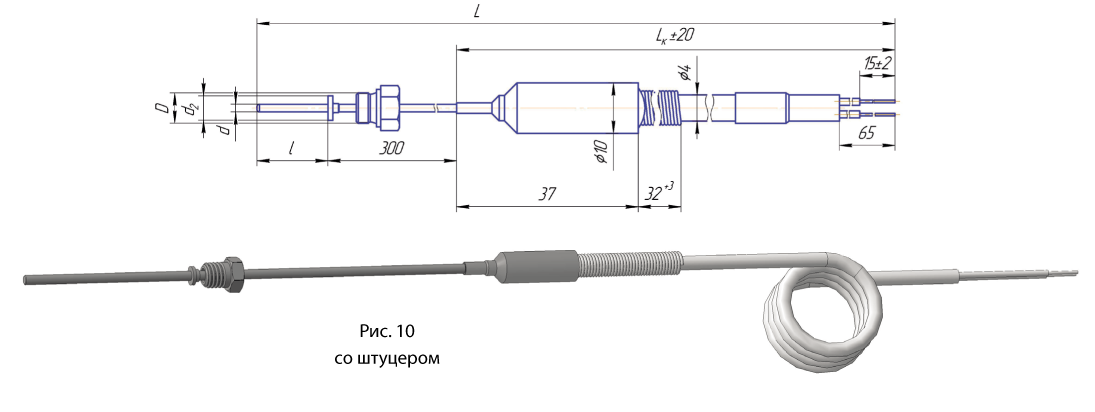

ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 10 со штуцером |
||||||||||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
|||||||||
1,0 |
1,5 |
3,0 |
4,0 |
4,5 |
5,0 |
6,0 |
4,6 |
7,2 |
||
НСХ |
ТХА 1902 |
ХА(К) |
2хХА(К) |
|||||||
ТХК 1902 |
ХК(L) |
2хХК(L) |
||||||||
ТЖК 1902 |
- |
- |
ЖК(J) |
- |
ЖК(J) |
- |
- |
- |
- |
|
ТНН 1902 |
- |
- |
НН(N) |
- |
НН(N) |
- |
- |
- |
- |
|
Класс допуска |
ТХА 1902 |
1 или 2 |
||||||||
ТХК 1902 |
2 |
|||||||||
ТЖК 1902 |
1 или 2 |
- |
- |
|||||||
ТНН 1902 |
1 или 2 |
- |
- |
|||||||
Спай |
изолированный или не изолированный |
|||||||||
Показатель тепловой инерции, с, не более |
0,5 |
1,5 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
5,0 |
9,0 |
|
d2 , мм |
3 |
4 |
6 |
8 |
8 |
10 |
10 |
8 |
18 |
|
D2 , мм |
М4 |
М6 |
М8х1 |
М10х1 |
М12х1 |
М12х1 |
М14х1 |
М16х1 |
М20х1,5 |
|
Длина преобразователя L, мм, не более |
L=l+300+Lk |
|||||||||
Длина монтажной части l, мм |
в соответствии с заказом |
|||||||||
Диапазон измеряемых температур, °С |
ТХА 1902 |
-40…+650 |
-40…+700 |
-40…+800 или -40…+1000 |
||||||
ТХК 1902 |
-40…+400 |
-40…+500 |
-40…+600 |
|||||||
ТЖК 1902 |
- |
- |
-40…+700 |
- |
- |
|||||
ТНН 1902 |
- |
- |
-40…+1000 |
- |
- |
|||||
Максимальная температура при кратковременном применении, °С |
ТХА 1902 |
1300 |
||||||||
ТНН 1902 |
1300 |
- |
- |
|||||||
ТХК 1902 |
800 |
|||||||||
ТЖК 1902 |
900 |
- |
- |
|||||||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T или XH78T |
||||||||
ТНН 1902 |
XH78T |
- |
- |
|||||||
ТХК 1902 |
12Х18Н10T |
|||||||||
ТЖК 1902 |
12Х18Н10T |
- |
- |
|||||||
Масса, г, не более |
|
|
|
|
|
|
|
|
|
ТХА 1902, ТХК 1902, ТЖК 1902, ТНН 1902 по рис. 11 с линзой |
||||||||
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ |
ЗНАЧЕНИЕ ПАРАМЕТРОВ И РАЗМЕРОВ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ С ДИАМЕТРОМ МОНТАЖНОЙ ЧАСТИ d, мм |
|||||||
3,0 |
4,0 |
4,5 |
5,0 |
6,0 |
4,6 |
7,2 |
||
НСХ |
ТХА 1902 |
ХА(К) |
2хХА(К) |
|||||
ТХК 1902 |
ХК(L) |
2хХК(L) |
||||||
ТЖК 1902 |
ЖК(J) |
- |
ЖК(J) |
- |
- |
- |
- |
|
ТНН 1902 |
НН(N) |
- |
НН(N) |
- |
- |
- |
- |
|
Класс допуска |
ТХА 1902 |
1 или 2 |
||||||
ТХК 1902 |
2 |
|||||||
ТЖК 1902 |
1 или 2 |
- |
- |
|||||
ТНН 1902 |
1 или 2 |
- |
- |
|||||
Спай |
изолированный или не изолированный |
|||||||
Показатель тепловой инерции, с, не более |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
5,0 |
9,0 |
|
D1 , мм |
14 |
22 |
30 |
44 |
60 |
30 |
60 |
|
В, мм |
8,5 |
10 |
11 |
14 |
18 |
11 |
18 |
|
Длина преобразователя L, мм, не более |
L=l+300+Lk |
|||||||
Длина монтажной части l, мм |
в соответствии с заказом |
|||||||
Диапазон измеряемых температур, °С |
ТХА 1902 |
-40…+800 или -40…+1000 |
||||||
ТХК 1902 |
-40…+600 |
|||||||
ТЖК 1902 |
-40…+750 |
- |
- |
|||||
ТНН 1902 |
-40…+1000 |
- |
- |
|||||
Максимальная температура при кратковременном применении, °С |
ТХА 1902 |
1300 |
||||||
ТНН 1902 |
1300 |
- |
- |
|||||
ТХК 1902 |
800 |
|||||||
ТЖК 1902 |
900 |
- |
- |
|||||
Материал защитной арматуры |
ТХА 1902 |
12Х18Н10T или XH78T |
||||||
ТНН 1902 |
XH78T |
- |
- |
|||||
ТХК 1902 |
12Х18Н10T |
|||||||
ТЖК 1902 |
12Х18Н10T |
- |
- |
|||||
Масса, г, не более |
|
|
|
|
|
|
|
ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
«ТХК 1902 - Х - Х - Х - Х - ХХ(Х) / Х / - Х - Х - (Х...Х) -Х»
1 2 3 4 5 6 7 8 9 10 11
1. Тип ТП
2. Номер рисунка
3. Диаметр монтажной части d (d/d1- для рисунков 2, 5, 8), мм
4. Длина монтажной части l (l / l1- для рисунков 2, 5, 8), мм
5. Длина кабеля Lk (для рисунков 7-11), мм
6. Условное обзначение НСХ
7. Класс допуска
8. Тип спая неизолированный - Н (изолированный спай не указывается)
9. Материал защитной арматуры
10. Диапазон измеряемыз температур, °С
11. Вид климатического исполнения
По отдельной заявке ТП могут комплектоваться наконечником либо прижимом для фиксации ТП на месте установки.
