Логгер цифровых датчиков ЛЦД-2-GSM

Скачать PDF
Цена и срок изготовления
по запросу
  • для автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
  • передачи данных: передает собранные данные на удаленный сервер заказчика по GSM-сети

 Программное обеспечение на ЛЦД-2-GSM



| МКСН.405544.037 ТУ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• нефтяная и газовая промышленности;
• машиностроение;
• метеорология;
• строительство;
• энергетика и др.



ДОСТОИНСТВА:

• передача  данных  по  GSM каналу на удаленный сервер
• повышенная   степень защиты от пыли и воды IP68
• более надежная встроенная flаsh-память



НАЗНАЧЕНИЕ:

Логгер цифровых датчиков ЛЦД-2-GSM (далее – логгер) предназначен:

• для автономного считывания результатов измерений температуры с  датчиков  температуры  многозонных  цифровых  МЦДТ  (далее  – термокоса) с заданной периодичностью,

• для хранения результатов измерений и передачи на принимающее устройство.

Логгер может применяться при проведении измерений с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.



ЛЦД-2-GSM:

• сохраняет результаты измерений температуры во внутреннюю энергонезависимую память;

• передает данные на сервер  посредством  GSM  связи, с последующей обработкой на персональном компьютере (далее — ПК) с помощью программного обеспечения «ГеоМет»;

• передает данные на ПК с помощью USB-порта



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура воздуха при долговременной эксплуатации, °C

-40 ... + 40

относительная влажность воздуха при 35 ºС, %

80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЛЦД-2- GSM

Габаритные размеры, мм, не более

Ø 37 х 278

Масса логгера, кг, не более

0,75

Напряжение питания постоянного тока, В

7,2 (5,6...7,4)

Ток потребления в режиме ожидания, мА, не более

10

Период проведения измерений (настраивается пользователем), часов

от 1 до 100

Период отправки по GSM, ч

от 8 до 200

Количество датчиков в термокосе

1 ... 100

Максимальная длина термокосы должна быть, м

100

Электрическая емкость термокосы, пФ, не более

15 000

Суточный ход часов логгера в нормальных условиях, с/сут, не более

±10

Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более

±25

Время непрерывной работы без замены элемента питания*, лет, не менее

3

Максимальное количество значений

65 535

Запись результатов измерений, интерфейс

энергоне-зависимая память, цифровая сотовая связь 2G, USB порт

Частоты передачи ЛЦД-2-GSM, МГц

900, 1800

Мощность передачи ЛЦД-2-GSM, Вт, не более:

900 МГц

1800 МГц



2

1

Степень защиты от пыли и воды по ГОСТ 14254-96

IР68

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7

* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений



L1 - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);

L2 - длина радиочастотного кабеля от логгера до антенного разъема, м (от 0,5 до 10,0 м, шаг 0,5 м);

L3 - длина радиочастотного кабеля антенны, м (от 0,5 до 10,0 м, шаг 0,5 м).

Рекомендуемая суммарная длинна радиочастотного кабеля L2 и L3 не более 12 м

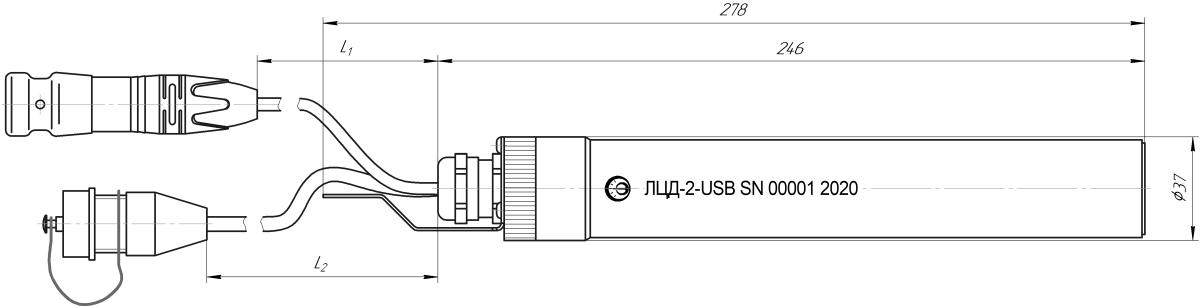

Рис.1. Габаритный чертеж логгера цифровых датчиков ЛЦД-2-RM



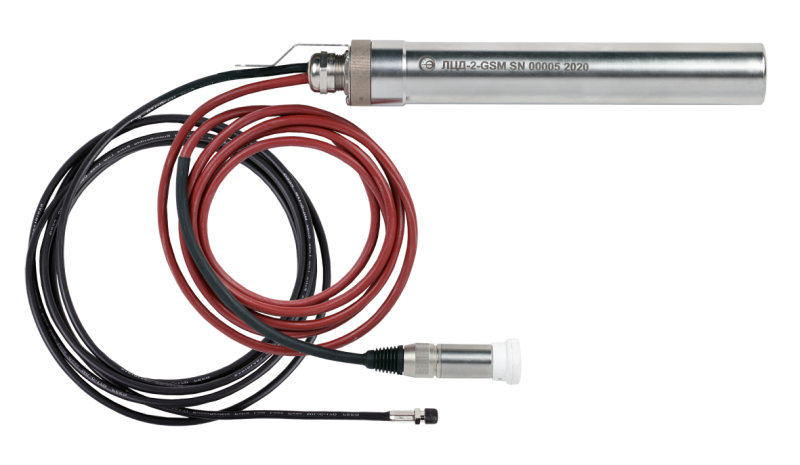

Логгер цифровых датчиков ЛЦД-2-GSM

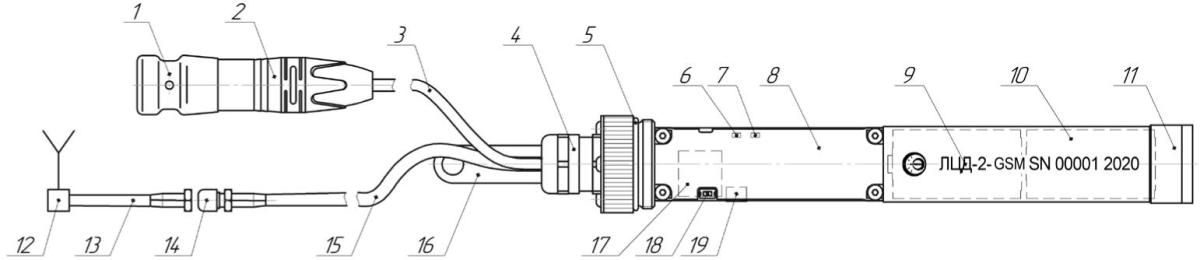

1 – защитный колпачок

2 – разъем для подключения термокосы

3 – кабель для подключения термокосы

4 – кабельный ввод

5 – уплотнительное кольцо

6 – светодиод (красный)

7 – светодиод (синий)

8 – защитная крышка платы

9 – маркировка логгера

10 – батарейный отсек

11 – крышка батарейного отсека

12 – антенна

13 – радиочастотный кабель антенны

14 – антенный разъем

15 – радиочастотный кабель логгера

16 – крепление

17 – держатель SIM карты

18 - кнопка TEST

19 - разъем microUSB

Рис.2. Устройство ЛЦД-2-GSM

Логгер цифровых датчиков ЛЦД-2-GSM

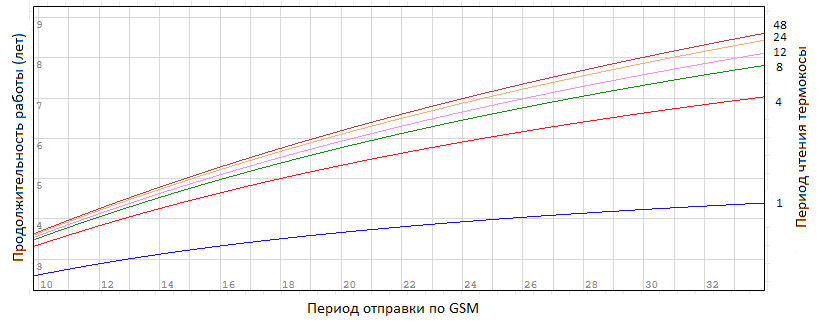

Рис.3. Расчетное время работы логгера цифровых датчиков ЛЦД-2-GSM





ТИПЫ АНТЕНН ДЛЯ ЛЦД-2-GSM

Логгер цифровых датчиков ЛЦД-2-GSM
Логгер цифровых датчиков ЛЦД-2-GSM

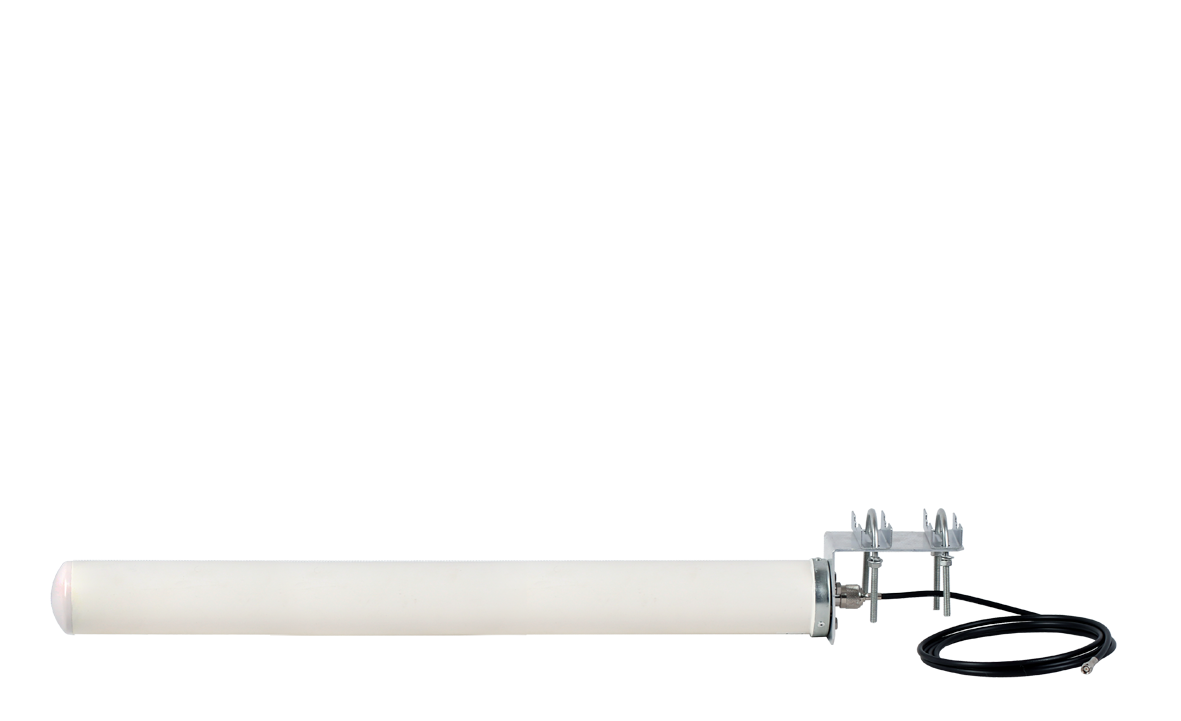

Антенна VEGATEL ANT-800/2700-6WO подключается  к логгеру ЛЦД-2-GSM и может быть закреплена на мачте, оголовке, обсадной трубе и т.п. в непосредственной близости от термометрической скважины.
L3 - длина радиочастотного кабеля (МКСН.685631.061) антенны определяется при заказе (см.Пример записи при заказе).

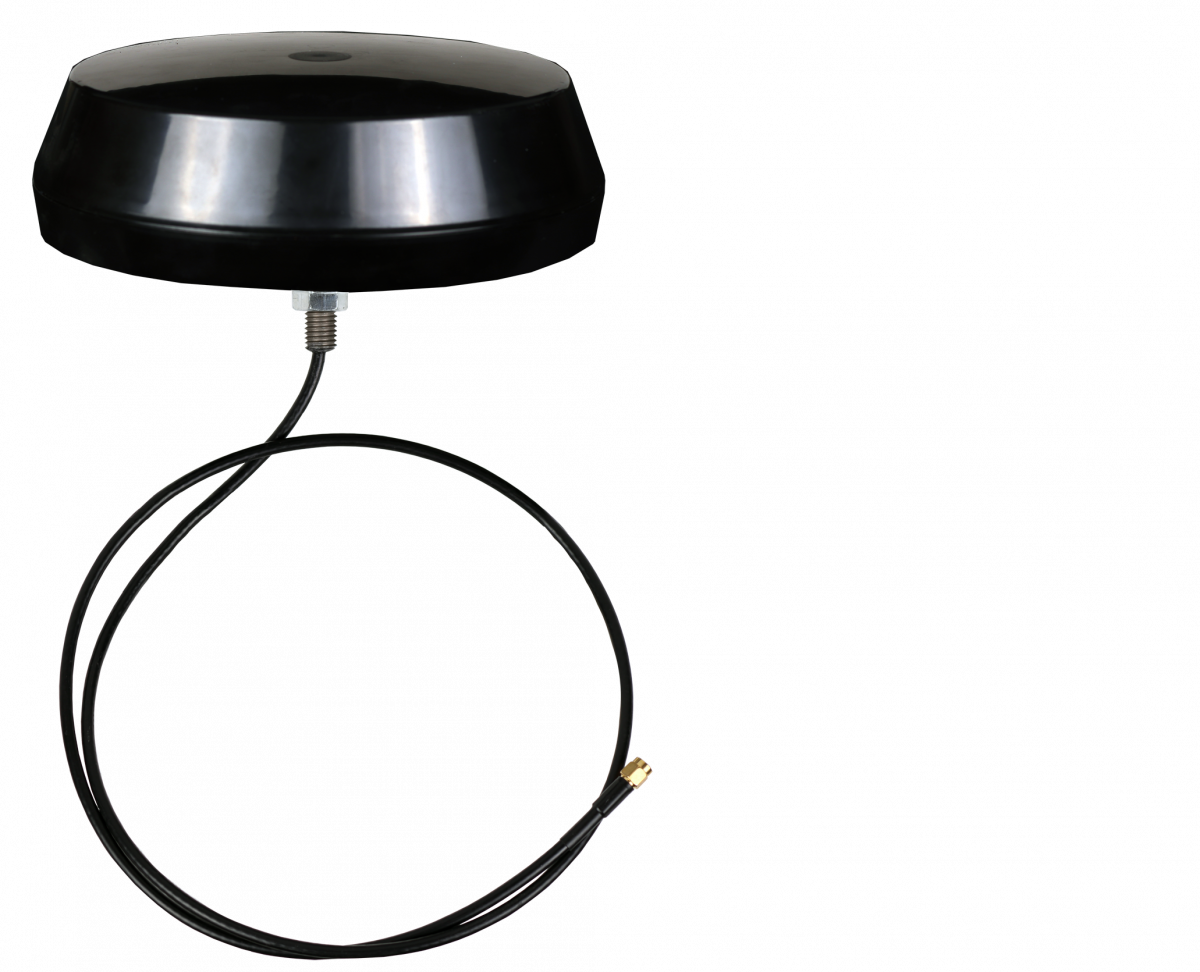

Антенна Шайба-АТМ-GSM-2-SMA (антивандальная) с врезным креплением на оголовок.

L3 - длина радиочастотного кабеля антенны определяется при заказе (см.Пример записи при заказе).

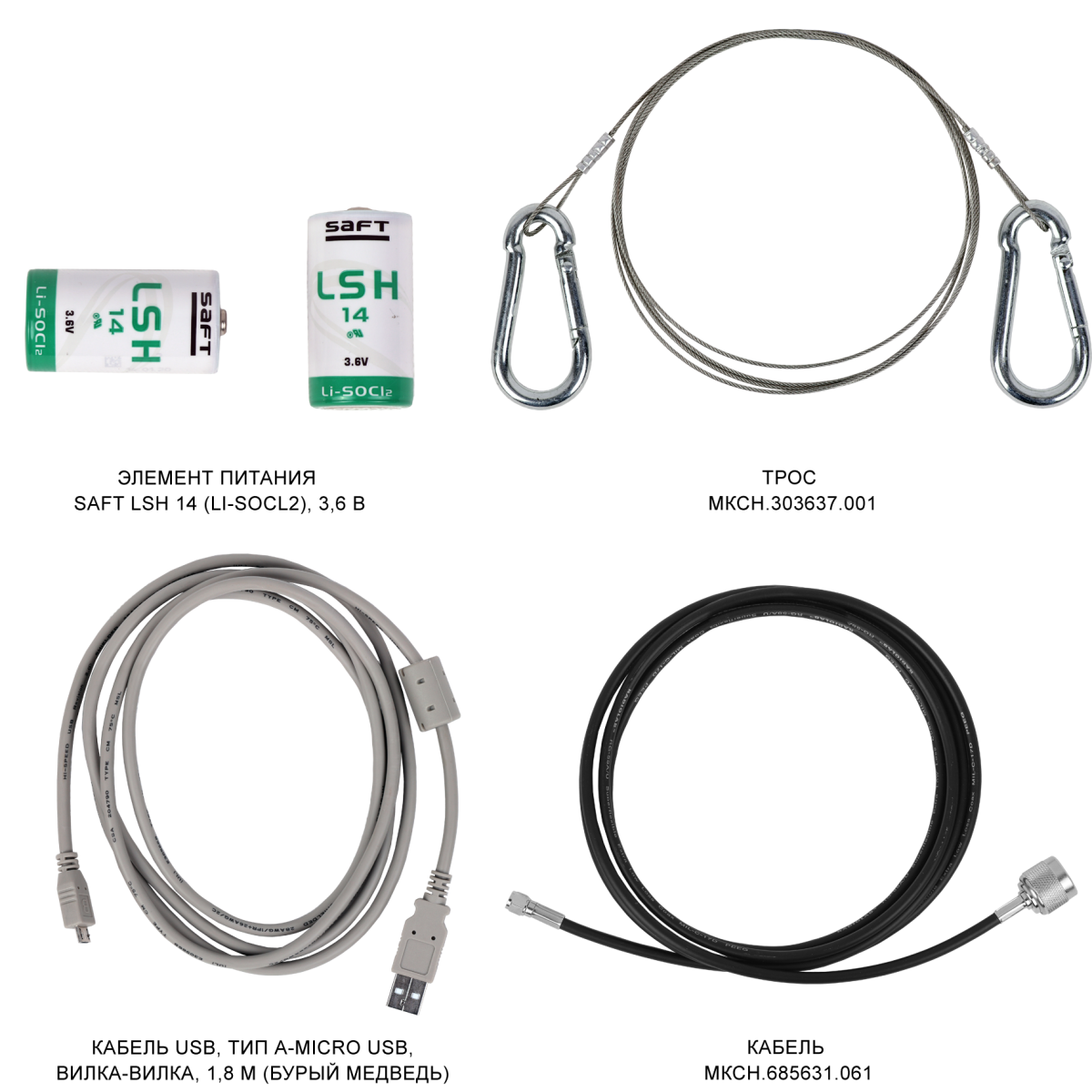

КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

КОЛ-ВО

ПРИМЕЧАНИЕ

Логгер цифровых датчиков

1 шт.



Элемент питания SAFT LSH 14 (Li-SOCl2)

2 шт.



Уплотнительное кольцо

030-033-19-2-2 ГОСТ 9833-73

1 шт.



Трос МКСН.303637.001

1 шт.



Сервер обработки и хранения данных HP

1 шт.

По отдельной заявке

Кабель USB, тип А-micro USB, вилка-вилка, 1,8 м (Бурый медведь)

1 шт.



Антенна*

1 шт.

По отдельной заявке

Кабель МКСН.685631.061*

1 шт.

При заказе антенны VEGATEL ANT800/2700- 6WO

Руководство по эксплуатации МКСН.405544.037 РЭ

1 экз.



Руководство пользователя ПО «ГеоМет» 643.02566540.00033

1 экз.

Поставляется с ПО «ГеоМет»

Паспорт МКСН.405544.037 ПС

1 экз.



* Тип антенны и длина радиочастотного кабеля антенны (L3 , м) указываются при заказе (см. рис.3)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:
«Логгер цифровых датчиков

ЛЦД-2-GSM-L1-L2 МКСН.405544.037 ТУ»
     1       2      3   4                   5


1. Тип логгера
2. Исполнение логгера
3. L1 - длина кабеля от логгера до разъёма термокосы, м

(от 0,5 до 10,0 м, шаг 0,5 м);
4. L2* - длина радиочастотного кабеля от логгера до антенного разъема (от 0,5 до 10,0 м, шаг 0,5 м);
5. Обозначение ТУ

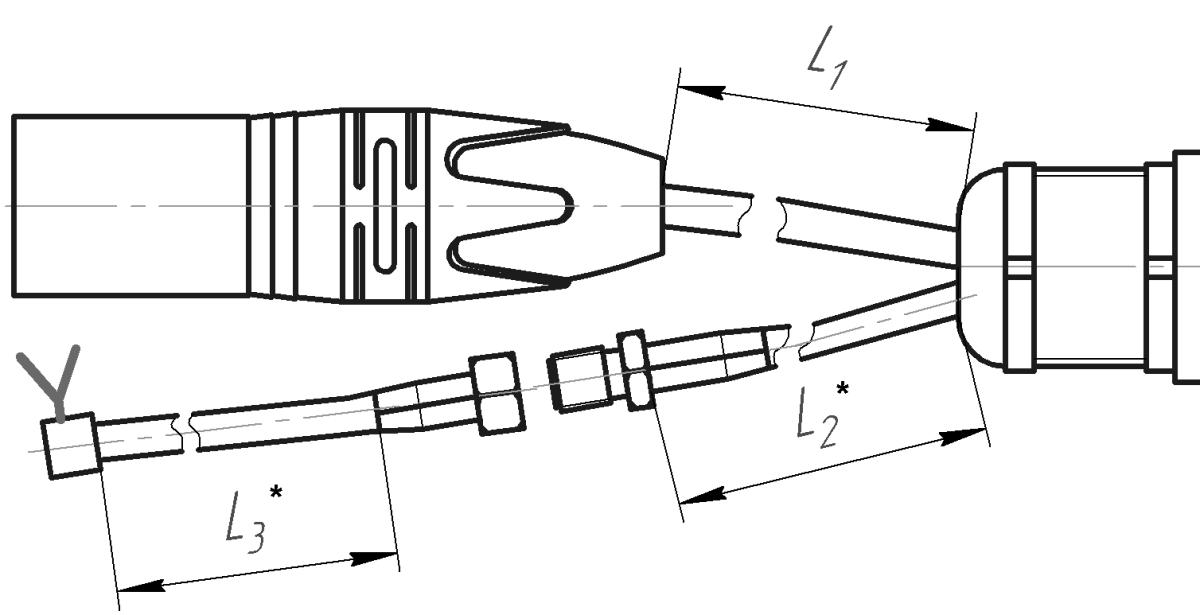

Рис.3. Длины кабелей логгера

* - Рекомендуемая суммарная длинна радиочастотного кабеля L2  и L3  не более 12 м.



ПРИМЕР ЗАПИСИ АНТЕННЫ:
Антенна VEGATEL ANT-800/2700-6WO (GSM), L3 = 2м;
Антенна Шайба-АТМ-GSM-2-SMA, L3 = 2м;

L3* - длина радиочастотного кабеля антенны
