Логгер цифровых датчиков ЛЦД-2-RМ

Скачать PDF

Цена и срок изготовления
по запросу

для автономного сбора данных: считывает и хранит данные о температуре с термокос серии МЦДТ
передачи данных: передает собранные данные на ПК по беспроводной связи (радиоканалу)

Программное обеспечение на ЛЦД-2-РМ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• нефтяная и газовая промышленности;
• машиностроение;
• метеорология;
• строительство;
• энергетика и др

ДОСТОИНСТВА:

• передача данных по радиоканалу на удаленный сервер;
• увеличение времени работы без замены элемента питания;
• повышенная степень защиты от пыли и воды IP68;
• надежная встроенная flаsh-память

НАЗНАЧЕНИЕ:

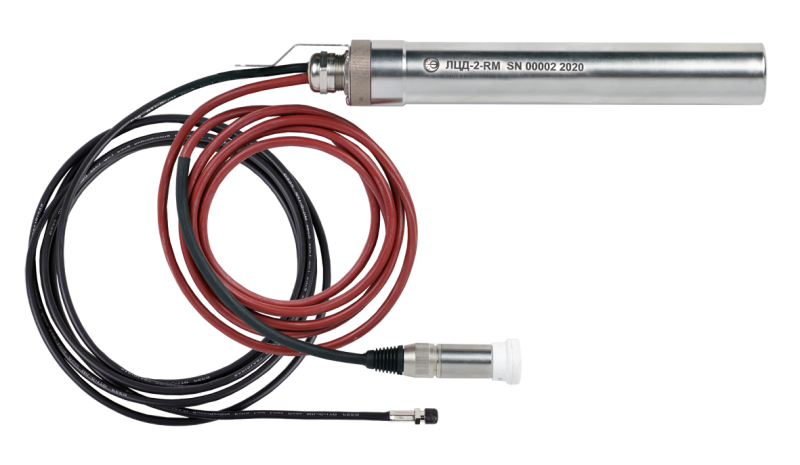

Логгер цифровых датчиков ЛЦД-2-RМ (далее – логгер) предназначен:

• для автономного считывания результатов измерений температуры с датчиков температуры многозонных цифровых МЦДТ (далее – термокоса) с заданной периодичностью,

• для хранения результатов измерений и передачи на принимающее устройство.

Логгер может применяться при проведении измерений с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.

ЛЦД-2-RМ:

• сохраняет результаты измерений температуры во внутреннюю энергонезависимую память,

• передает данные на ПК по беспроводной связи (радиоканалу).

ЛЦД-2-RМ относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79МГц, мощность передатчика не более 10 мВт) согласно п. 23 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2021 г № 1800.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура воздуха при долговременной эксплуатации, °C	-40 ... + 40
относительная влажность воздуха при 35 ºС, %	80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ЛЦД-2-RM
Габаритные размеры, мм, не более	Ø 37 х 290
Масса логгера, кг, не более	0,75
Напряжение питания постоянного тока, В	7,2 (5,6...7,4)
Ток потребления в режиме ожидания, мкА, не более	10
Период проведения измерений (настраивается пользователем), часов	от 1 до 100
Количество датчиков в термокосе	1 ... 100
Максимальная длина термокосы должна быть, м	100
Электрическая емкость термокосы, пФ, не более	15 000
Суточный ход часов логгера в нормальных условиях, с/сут, не более	±10
Суточный ход часов логгера во всем диапазоне рабочих температур и влажности, с/сут, не более	±25
Время непрерывной работы без замены элемента питания*, лет, не менее	3
Максимальное количество значений	65 535
Запись результатов измерений, интерфейс	энергонезависимая память, радиоканал, USB порт
Полоса радиочастот ЛЦД-2-RМ, МГц	433,2...434,6
Шаг частотных каналов ЛЦД-2-RМ, МГц	0,2
Мощность передатчика ЛЦД-2-RМ, мВт, не более	10
Дальность передачи данных в прямой видимости, м, не менее	1 000
Степень защиты от пыли и воды по ГОСТ 14254-96	IР68
Средняя наработка до отказа, часов	35 000
Средний срок службы, лет	7
* Время непрерывной работы логгера без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений

L₁ - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);

L₂ - длина радиочастотного кабеля от логгера до антенного разъема, м (от 0,5 до 10,0 м, шаг 0,5 м);

L₃ - длина радиочастотного кабеля антенны, м (от 0,5 до 10,0 м, шаг 0,5 м).

Рекомендуемая суммарная длинна радиочастотного кабеля L₂ и L₃ не более 12 м

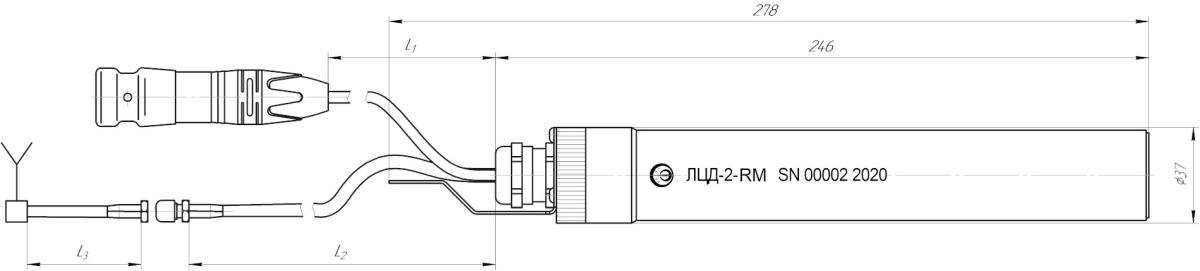

Рис.1. Габаритный чертеж логгера цифровых датчиков ЛЦД-2-RM

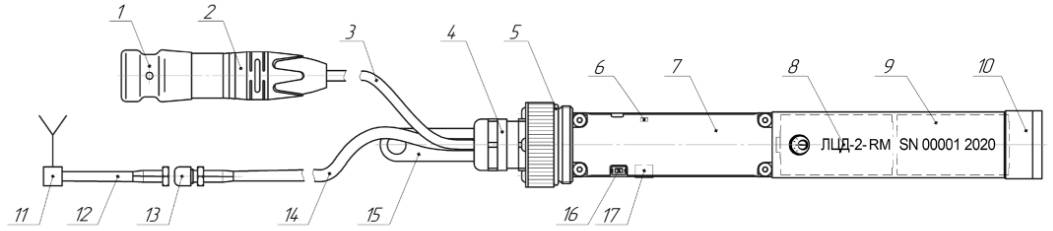

1 – защитный колпачок

2 – разъем для подключения термокосы

3 – кабель для подключения термокосы

4 – кабельный ввод

5 – уплотнительное кольцо

6 – светодиод (красный)

7 – защитная крышка платы

8 – маркировка логгера

9 – батарейный отсек

10 – крышка батарейного отсека

11 – антенна

12 – радиочастотный кабель антенны

13 – антенный разъем

Рис.2. Устройство ЛЦД-2-RM

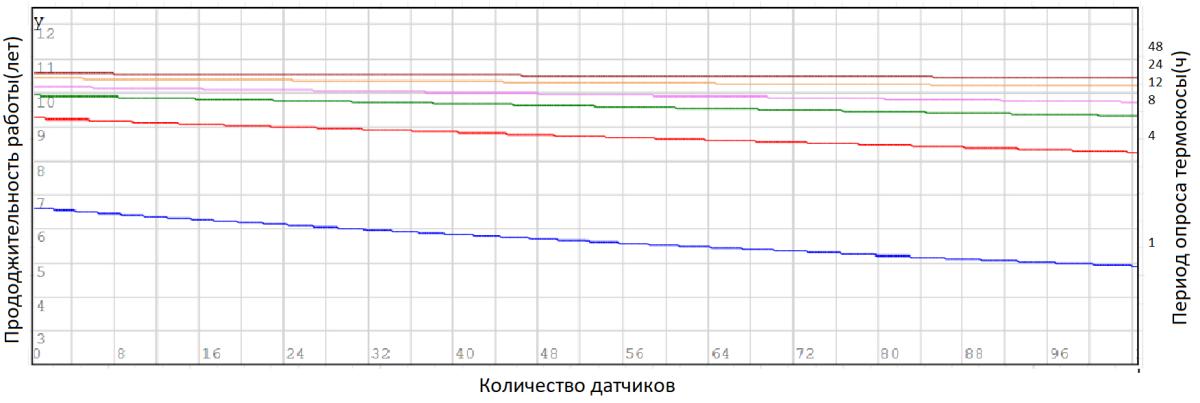

Рис.3. Расчетное время работы логгера цифровых датчиков ЛЦД-2-RM

ТИПЫ АНТЕНН ДЛЯ ЛЦД-2-RM

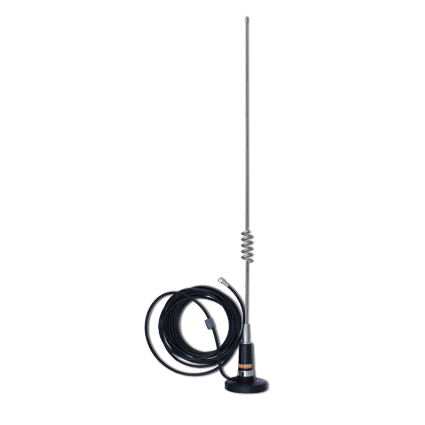

Антенны AW-6 UHF подключаются к переходнику USB/РМ МКСН.467141.003 и могут быть установлены на транспортное средство, с помощью магнитного крепления MC-1 UHF, d80 x 755 mm.
Длина радиочастотного кабеля антенны L₃=4.5m (см.рис.1)

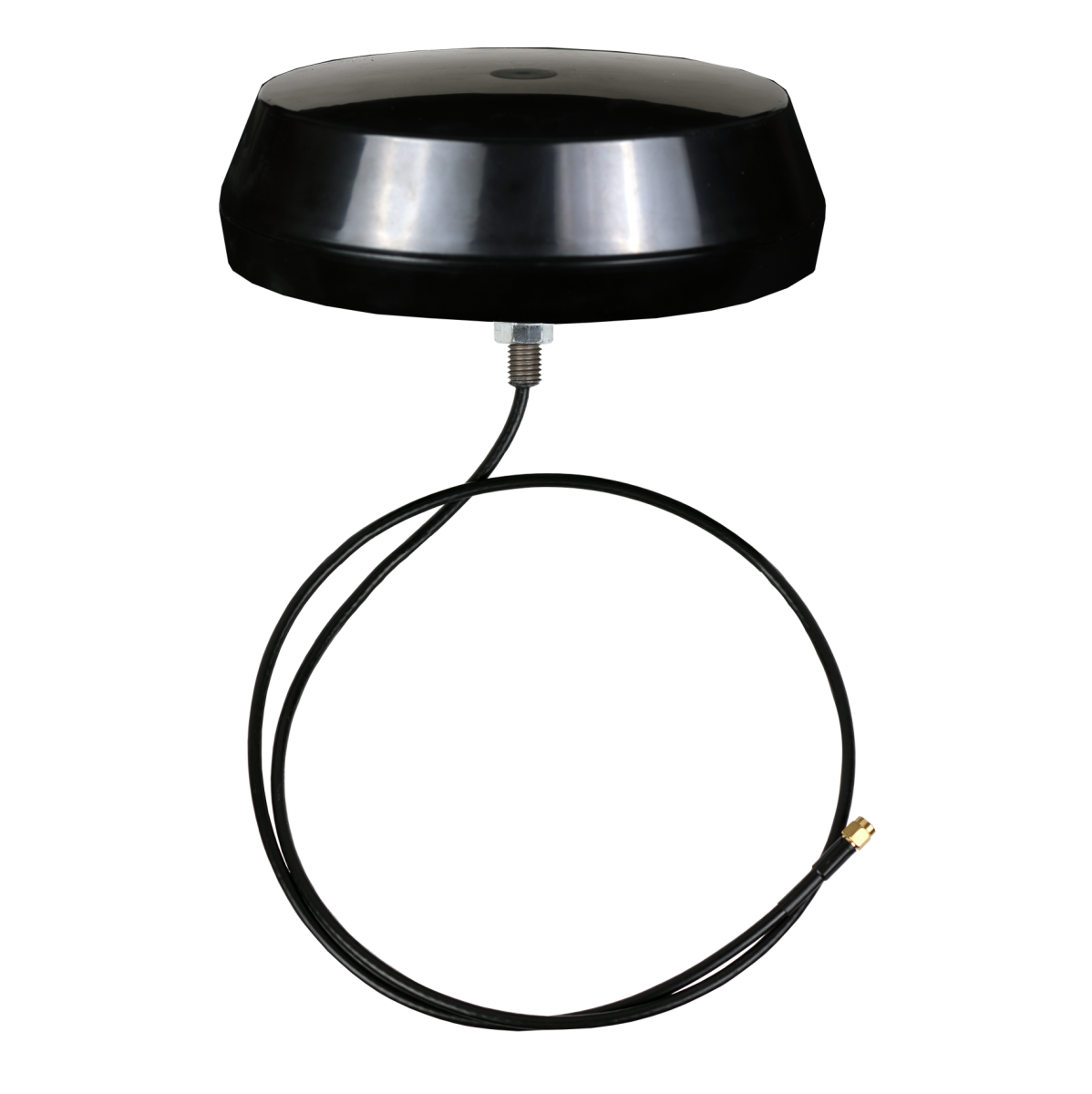

Антенна Шайба-2 (антивандальная) с врезным креплением на оголовок

Длина радиочастотного кабеля антенны L₃ определяется при заказе (см.Пример записи при заказе)

Антенна MR K2 UHF (1200 x 80 x 70 mm) подключается к логгеру ЛЦД-2-РМ и может быть закреплена на мачте, оголовке, обсадной трубе и т.п. в непосредственной близости от термометрической скважины.

Длина радиочастотного кабеля антенны L₃ определяется при заказе (см.Пример записи при заказе)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ ЛОГГЕРА:
«Логгер цифровых датчиков

ЛЦД-2 - RM - L₁- L₂ МКСН.405544.037 ТУ»
1 2 3 4 5

1. Тип логгера;
2. Исполнение логгера;
3. L₁ - длина кабеля от логгера до разъёма термокосы, м (от 0,5 до 10,0 м, шаг 0,5 м);
4. L₂* - длина радиочастотного кабеля от логгера до антенного разъема (от 0,5 до 10,0 м, шаг 0,5 м);
5. Обозначение ТУ.

ПРИМЕР ЗАПИСИ АНТЕННЫ:
Антенна MR K2 UHF, L₃ = 2m;
Антенна AW-6 UHF;
Антенна Шайба-2, L₃ = 2m.

L₃* - длина радиочастотного кабеля антенны.

* - Рекомендуемая суммарная длинна радиочастотного кабеля L₂ и L₃ не более 12 м.

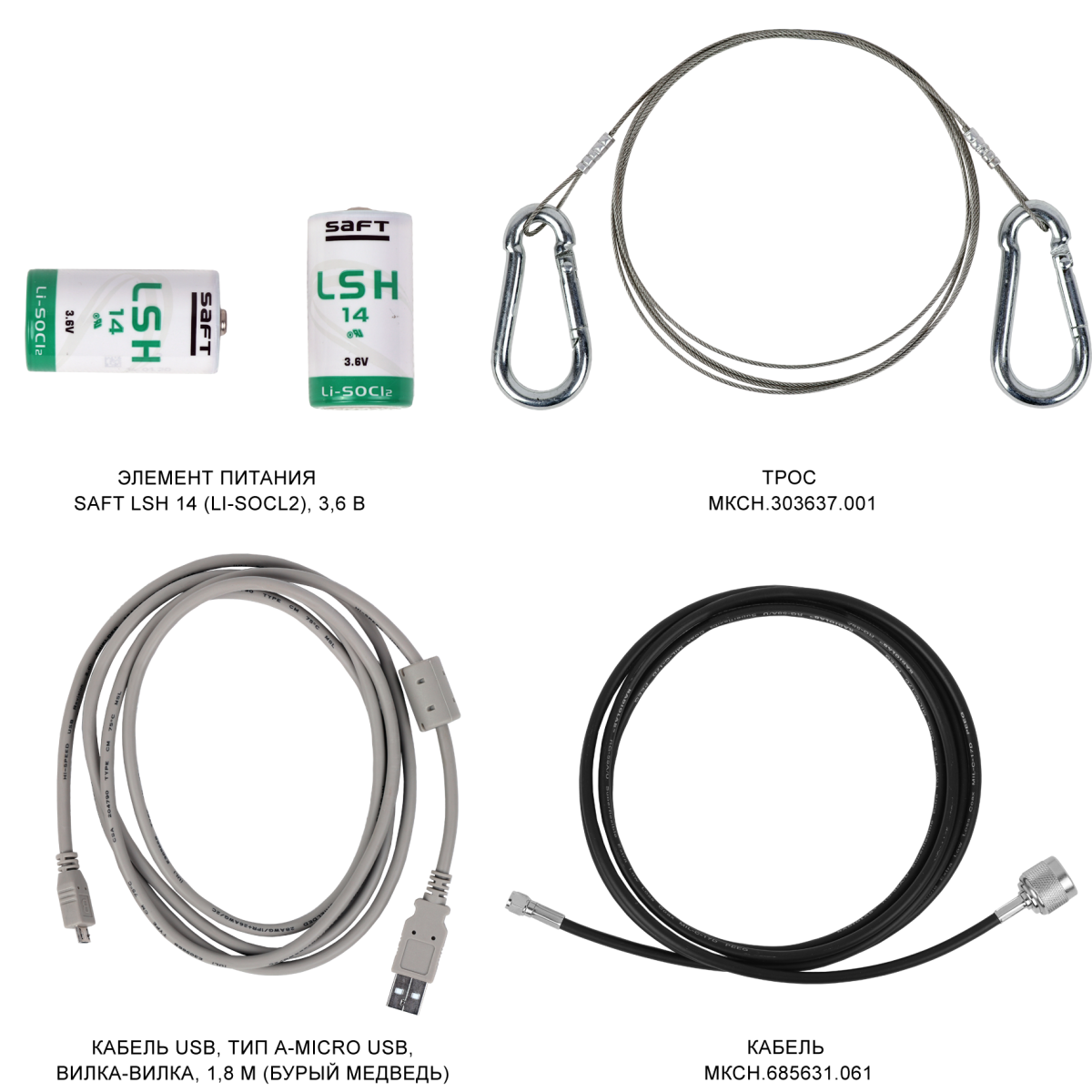

КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ	КОЛ-ВО	ПРИМЕЧАНИЕ
Логгер цифровых датчиков	1 шт.
Элемент питания SAFT LSH 14 (Li-SOCl2)	2 шт.
Уплотнительное кольцо 030-033-19-2-2 ГОСТ 9833-73	1 шт.
Трос МКСН.303637.001	1 шт.
Антенна*	1 шт.	По отдельной заявке
Кабель USB, тип А-micro USB, вилка-вилка, 1,8 м (Бурый медведь)	1 шт.
Переходник USB/PM МКСН.467141.003	1 шт.	По отдельной заявке
Руководство по эксплуатации МКСН.405544.037 РЭ	1 экз.
Паспорт МКСН.405544.037 ПС	1 экз.
* Тип антенны и длина радиочастотного кабеля антенны (L₃ , м) указываются при заказе (см. рис.1)
