Преобразователи термоэлектрические ТХК 9416

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида в допустимых пределах; турбинных масел в системе смазки подшипников в производстве аммиака; в емкостях и трубопроводах.

| ТУ 50-95 ДДШ 2.821.032 ТУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХК 9416

диапазон измеряемых температур, °C

0...+600

номинальная статическая характеристика

ХК(L)

класс допуска

2

показатель тепловой инерции, с

8,20,25

степень защиты от пыли и воды

IP54

материал защитной арматуры

Ст.12Х18Н10Т Ст.10Х17Н13М2Т

исполнение рабочего спая

изолирован

диапазон условных давлений, МПа

0,4; 16; 20

устойчивость к вибрации

группа исп. N4

вид климатического исполнения

УХЛ1, У3, Т3, М1

При заказе уточняйте - с комплектом монтажных частей или без него.



Преобразователи термоэлектрические предназначены для измерения температуры:

  • азотоводородной смеси и газов после сгорания природного газа,
  • газообразного и жидкого аммиака,
  • конвертированного газа,
  • моноэтанолоаминового  раствора  с  примесями  сероводорода и сернистого ангидрида в допустимых пределах;
  • турбинных масел в системе смазки подшипников в производстве аммиака (рис.3);
  • в емкостях и трубопроводах, содержащих среды, в которых устойчив  материал  защитной  арматуры,  при  скорости  жидкости  до  3  м/с и газа до 40 м/с (рис.4);
  • при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и расчитаны на работу в среде,  содержащей  до  10  мг/м3 сероводорода  (кратковременно  до 100 мг/м3 в течение 230 часов в год).
  • средняя наработка до отказа при номинальных температурах  - рис.1,2,5 - 25 000 ч, рис.3,4 - 50 000 ч.
Приложение. Описание типа
Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под №  15197-96
https://fgis.gost.ru/fundmetrology/registry/4/items/312938

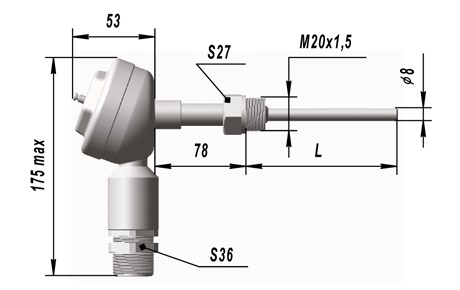

Рис.1 ТХК 9416, Штуцер неподвижный

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

Мас-са, кг

Схе-ма

Ру, МПа

Диа-пазон изме-ряе-мых темпе-ратур, °C

МАТЕРИАЛ ИЗОЛЯЦИИ

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

-01



200

0,66

Сх.2

16

0… +600

-03

-03.01

200

Сх.4

-05



250

Сх.2

-07

-07.01

250

Сх.4

-09



320

Сх.2

-11

-11.01

320

Сх.4

-13



400

0,72

Сх.2

-15

-15.01

400

Сх.4

-17



500

Сх.2

-19

-09.01

500

Сх.4

-21



1250

0,97

Сх.2

-23

-23.01

1250

Сх.4

-25



2000

1,22

Сх.2

-27

-27.01

2000

Сх.4



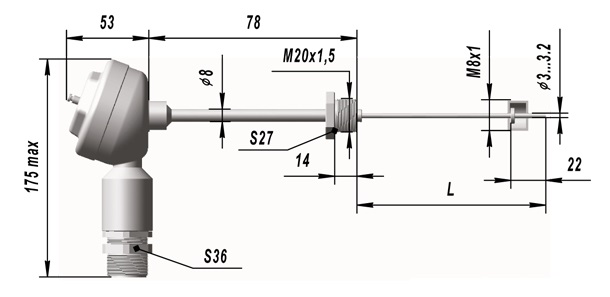

Рис.3 ТХК 9416, Штуцер подвижный:

МАТЕРИАЛ ЗАЩИТНОЙ АРМАТУРЫ - Сталь 12Х18Н10Т

Диапазон измеряемых температур 0…+300 °C

Диапазон условных давлений 0,4 МПа

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

Масса, кг

Схема

-56

160

0,54

Сх.2

-57

200

-58

250

-59

320

-60

400

0,60

-61

500

-62

630

0,66

-63

800

-64

1000

0,74

-65

1250

-66

1600

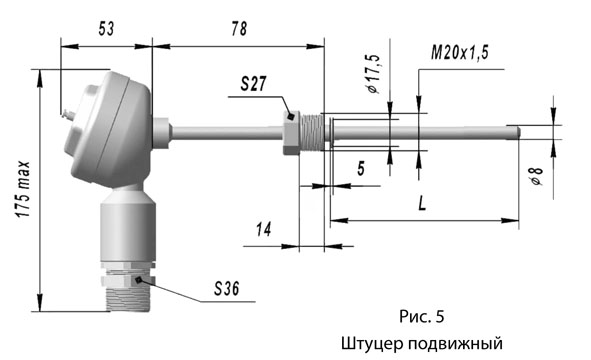

Рис.5 ТХК 9416, Штуцер подвижный:

Диапазон измеряемых температур 0…+600 °C

Диапазон условных давлений 16 МПа

МАТЕРИАЛ ИЗОЛЯЦИИ

L, мм

Масса, кг

Схема

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

-86



200

0,66

Сх.2

-88

-88.01

200

Сх.4

-90



250

Сх.2

-92

-92.01

250

Сх.4

-94



320

Сх.2

-96

-96.01

320

Сх.4

-98



400

0,72

Сх.2

-100

-100.01

400

Сх.4

-102



500

Сх.2

-104

-104.01

500

Сх.4

-106



1250

0,97

Сх.2

-108

-108.01

1250

Сх.4

-110



2000

1,22

Сх.2

-112

-112.01

2000

Сх.4

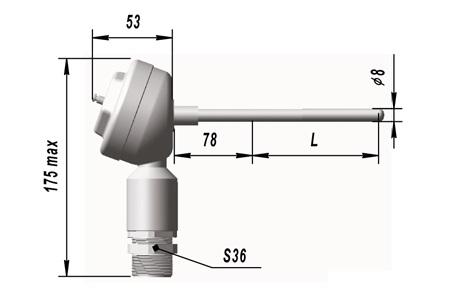

Рис.2 ТХК 9416

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

Мас-са, кг

Схе-ма

Ру, МПа

Диа-пазон изме-ряе-мых темпе-ратур, °C

МАТЕРИАЛ ИЗОЛЯЦИИ

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

-29



200

0,56

Сх.2

1,0

0… +600

-31

-31.01

200

Сх.4

-33



250

Сх.2

-35

-35.01

250

Сх.4

-37



320

Сх.2

-39

-39.01

320

Сх.4

-41



400

0,62

Сх.2

-43

-43.01

400

Сх.4

-45



500

Сх.2

-47

-47.01

500

Сх.4

-49



1250

0,87

Сх.2

-51

-51.01

1250

Сх.4

-53



2000

1,12

Сх.2

-55

-55.01

2000

Сх.4

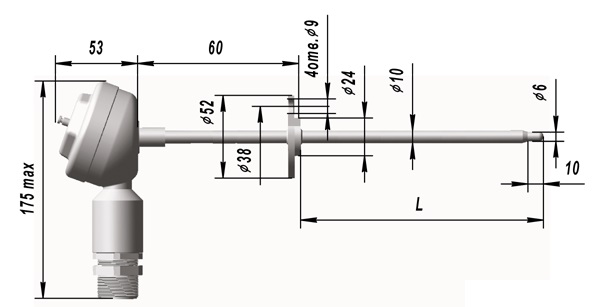

Рис.4 ТХК 9416

Диапазон измеряемых температур 0…+300 °C

Диапазон условных давлений 20 МПа

МАТЕРИАЛ ИЗОЛЯЦИИ

L, мм

Масса, кг

Схема

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т

-67

-76

50

0,51

Сх.2

-68

-77

60

-69

-78

80

-70

-79

100

0,57

-71

-80

120

-72

-81

160

-73

-82

200

0,67

-74

-83

250

-75

-84

320
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 9416-03»
«ТХК 9416-03.01»

При заказе уточняйте - с комплектом монтажных частей или без него (раздел "Узлы и детали для ремонта и монтажа датчиков температуры").
