Комплект монтажных частей для взрывозащищенных датчиков

Цена и срок изготовления
по запросу

для подсоединения кабеля от вторичного прибора к термопреобразователям ТСП 9418, ТСМ 9418,ТСПУ 9418, ТСМУ 9418 и кабелей вторичных приборов и первичного термопреобразователя к измерительным преобразователям ПИ 9701 взрывозащищенного исполнения.

Комплект монтажных частей применяется для подсоединения кабеля от вторичного прибора к термопреобразователям ТСП 9418, ТСМ 9418, ТСПУ 9418, ТСМУ 9418 и кабелей вторичных приборов и первичного термопреобразователя к измерительным преобразователям ПИ 9701 взрывозащищенного исполнения.

Необходимость поставки монтажного комплекта другого исполнения оговаривается при заказе.

Комплект монтажных частей для взрывозащищенных датчиков
Комплект монтажных частей для взрывозащищенных датчиков

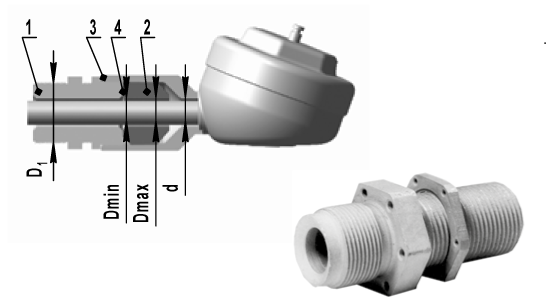

Рис.1 для трубного монтажа электрической соединительной линии КМЧ 075001-00

Диаметр уплотняемого кабеля d = 8…12 мм

1 - штуцер D1 = G3/4

2 - кольцо уплотнительное Dmin...Dmax - 8мм ...12мм

3 - гайка

4 - шайба D = 16мм

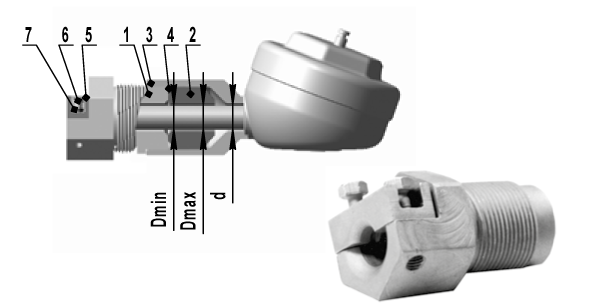

Рис.2 для бронированного кабеля КМЧ 075001-01

Диаметр уплотняемого кабеля d = 8…12 мм

1 - штуцер

2 - кольцо уплотнительное Dmin ...Dmax - 8мм ...12мм

3 - гайка

4 - шайба D=16мм

5 - скоба

6 - болт (2 шт.)

7 - шайба (2шт.)
