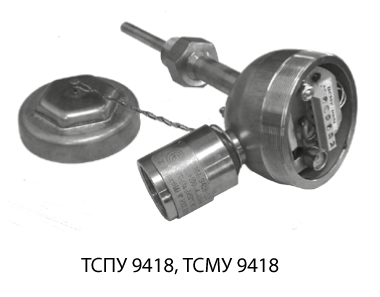

Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418

Скачать PDF
Цена и срок изготовления
по запросу

предназначены для преобразования значения температуры жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал.



Выпускаются по Дополнению 1 к ТУ 50-95 ДДШ2.822.022 ТУ

ТСПУ 9418, ТСМУ 9418 состоят из первичного термопреобразователя, соединенного с расположенным в головке нормирующим преобразователем с выходным унифицированным сигналом (4-20) мА или (0-5) мА.

Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

ТСПУ 9418, ТСМУ 9418 могут эксплуатироваться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.

Кратковременно, до 4 ч, допускается их эксплуатация при концентрации примеси H2S до 100 мг/м3 или SO2 до 200 мг/м3.

ТСПУ 9418, ТСМУ 9418 в коррозионностойком исполнении могут использоваться в агрессивной рабочей среде, содержащей до 25 % H2S и SO2.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТСПУ 9418

ТСМУ 9418

диапазон измеряемых температур, °C

см. таблицу 2

номинальная статическая характеристика (НСХ) внутреннего первичного термопреобразователя

100П

100М

номинальное значение W100

1,3910

1,4280

выходной унифицированный сигнал

(4-20) мА, (0-5) мА

вид взрывозащиты

взрывонепроницаемая оболочка

маркировка взрывозащиты

1ЕхdIICT4 Х

показатель тепловой инерции, с :

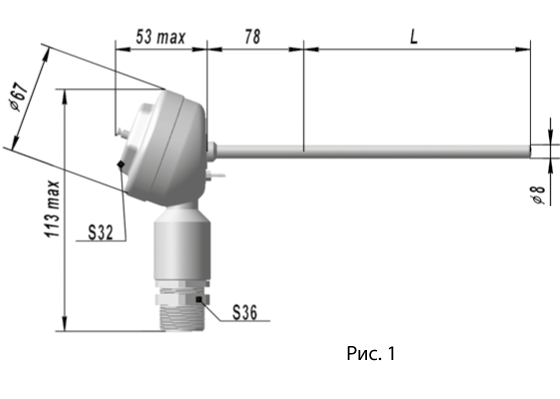

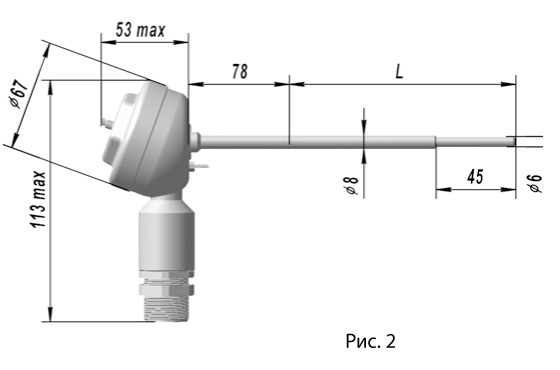

- рис. 2, 4, 6

8

- рис. 1, 3, 5

20

сопротивление нагрузки

см. схему включения

способ крепления:

- рис. 1, 2

передвижной штуцер соответствующего внутреннего диаметра, например, М20х1,5 ДДШ4.473.002-04 с внутренним диаметром 8,5 мм (см. “Штуцер передвижной” в разделе "УЗЛЫ И ДЕТАЛИ ДЛЯ РЕМОНТА И МОНТАЖА ДАТЧИКОВ ТЕМПЕРАТУРЫ") Примечание - Передвижной штуцер поставляется при наличии на него отдельного заказа

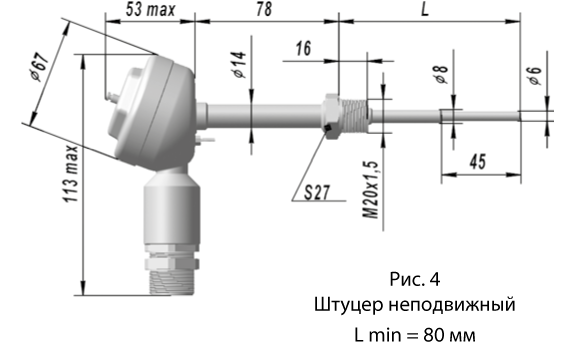

- рис. 3, 4 неподвижный штуцер

М20х1,5

- рис. 5, 6 подвижный штуцер

М20х1,5

степень защиты оболочки по ГОСТ 14254-96

IP54

устойчивость к вибрации по ГОСТ 12997-84

группа исполнения N4

вид климатического исполнения

У3, Т3

условия эксплуатации головки:

- температура окружающего воздуха, °С

-40…+50

- относительная влажность 98 % при температуре

35 °С

герметичность к измеряемой среде

+

изоляция рабочего спая

+

материал защитной арматуры

Сталь 12Х18Н10Т, сталь 10Х17Н13М2Т, см. таблицу исполнений

диапазон условных давлений, МПа :

- рис. 1, 2

1,0

- рис. 3, 4

32

- рис. 5, 6

16

питание

Постоянный ток, см. схему включения

потребляемая мощность, Вт, не более

0,9

средняя наработка на отказ при номинальных температурах, ч, не менее

50 000

Таблица 1

ТАБЛИЦА СТАНДАРТНЫХ ДЛИН

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ (старая маркировка)

Длина L, мм

Материал защитной арматуры

Масса, кг, не более

-00

60

Сталь 12Х18Н10Т

0,60

-01

80

-02

100

-03

120

-04

160

-05

200

0,66

-06

250

-07

320

-08

400

0,72

-09

500

-10

630

0,79

-11

800

-12

1000

0,87

-13

1250

-14

1600

0,96

-15

2000

1,12

-16

60

Коррозионностойкое исполнение, сталь 10Х17Н13М2Т

0,60

-17

80

-18

100

-19

120

-20

160

-21

200

0,66

-22

250

-23

320

-24

400

0,72

-25

500

-26

630

0,79

-27

800

-28

1000

0,87

-29

1250

-30

1600

0,96

-31

2000

1,12

Конструктивное исполнение -00

с длиной L = 60 мм для рис. 4 не изготавливается

Таблица 2

Тип

НСХ датчика

Диапазон измеряемых температур, °С

Основная приведенная погрешность, % от диап.

ТСПУ 9418

100П

-200…+50

1,0

-100…+50

1,0

-50…+50

0,5

-25…+25

1,0

0…+50

1,0

0…+100

0,5

0…+200

0,5

+150…+200

1,0

+200…+300

1,0

+200…+400

0,5

+400…+600

1,0

ТСМУ 9418

100М

-50…+50

1,0

-25…+25

1,5

0…+50

1,5

0…+100

1,0

0…+150

1,0

+50…+100

1,5

+100…+150

1,5



Таблица 3

Допускаемые значения сопротивления нагрузки и напряжения питания

Выходной сигнал

Rн, кОм

Uпит, В (Rн - в кОм)

номинальное значение

рабочее значение

(4-20) мА

не более 0,5

24±0,48

от 12+20*Rн до 36

(0-5) мА

от 12+5*Rн до 36
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418

ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
1. Передвижной штуцер 002-04
2. Комплект монтажных частей



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСМУ 9418 - 3 - 250мм - 10Х17Н13М2Т - (+50...+100) °С - (4-20) мА - 0,5% - 01»

Это означает, что изготовлению и поставке подлежит:
термопреобразователь с унифицированным выходным сигналом взрывозащищенный ТСМУ 9418, выполненный по рис. 3, длина l=250 мм,
материал защитной арматуры  ст. 10Х17Н13М2Т,
диапазон измеряемых температур (+50...+100)°С,
выходной сигнал (4-20) мА, погрешность 0,5%,
КМЧ -01 для бронированного кабеля.



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСПУ 9418 - X - XX - XXX - XXX - ХХХ - ХХ - ХХ»
            1           2    3       4         5        6        7      8

1. Тип термопреобразователя

ТСПУ 9418
ТСМУ 9418

2. Номер рисунка (1...6)

1- без штуцера;
2- без штуцера с утонением;
3- неподвижный штуцер;
4- неподвижный штуцер с утонением;
5- подвижный штуцер;
6- подвижный штуцер с утонением.

3. Длина монтажной части, мм

4. Материал защитной арматуры (если 12Х18Н10Т - не указывается)

5. Диапазон измеряемых температур

6. Выходной унифицированный сигнал

(4-20) мА
(0-5) мА

7. Величина приведенной погрешности

8. Комплект монтажных частей (00 или 01)

Сопутствующие товары

Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Штуцер передвижной
Назначение с анансом:

для установки на месте эксплуатации термоэлектрических преобразователей и термопреобразователей сопротивления.
Термопреобразователи с унифицированным выходным сигналом взрывозащищенные ТСПУ 9418, ТСМУ 9418
Комплект монтажных частей для взрывозащищенных датчиков
Назначение с анансом:

для подсоединения кабеля от вторичного прибора к термопреобразователям ТСП 9418, ТСМ 9418,ТСПУ 9418, ТСМУ 9418 и кабелей вторичных приборов и первичного термопреобразователя к измерительным преобразователям ПИ 9701 взрывозащищенного исполнения.
