Кабельные преобразователи термоэлектрические ТХА 9709Ф, ТХК 9709Ф
для измерения температуры жидких, газообразных и сыпучих веществ, в частности для измерения температуры электролита щелочных аккумуляторов.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9709 Ф |
ТХК 9709 Ф |
|
|
диапазон измеряемых температур, °C |
-40...+200 |
||
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
|
класс допуска |
2 |
||
|
показатель тепловой инерции, с |
20 |
||
|
степень защиты от пыли и воды |
IP51 |
||
|
материал защитной арматуры |
Ст.ХН78Т фторопласт |
Сталь 08Х18Н10Т фторопласт |
|
|

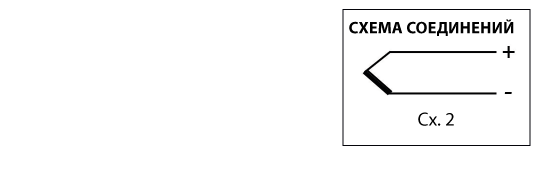

исполнение рабочего спая |
изолирован |
||
|
устойчивость к вибрации |
группа исп. N2 |
||
|
вид климатического исполнения |
У2, Т2 |
||
|
средняя наработка до отказа, ч |
35000 |
||
|
Хромель-алюмелевые ТХА 9709Ф |
||||
|
Материал защитной арматуры: Сталь ХН78Т |
||||
|

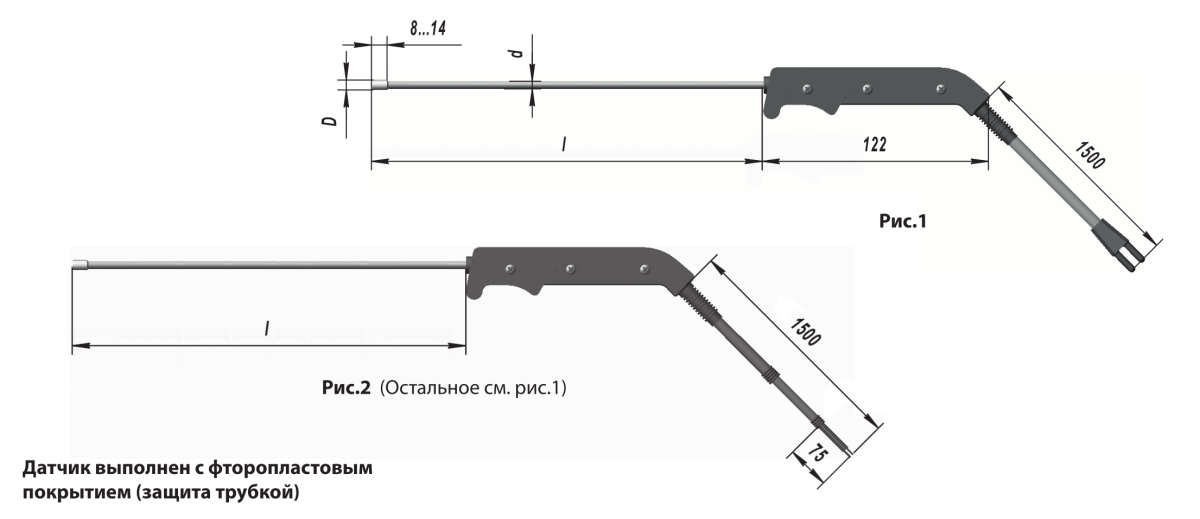

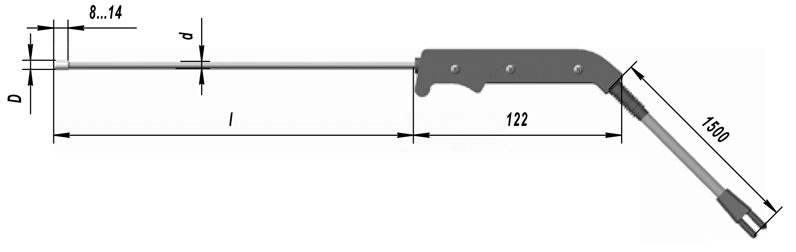

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Рис. |
l, мм |
D, мм |
d, мм |
|
-00 |
1 |
200 |
6 |
4,5 |
|
-01 |
250 |
7 |
5,5 |
|
|
-02 |
320 |
|||
|
-03 |
400 |
|||
|
-04 |
500 |
|||
|
-05 |
630 |
7,5 |
6,5 |
|
|
-06 |
800 |
|||
|
-07 |
1000 |
|||
|
-08 |
1600 |
|||
|
-09 |
2 |
200 |
6 |
4,5 |
|
-10 |
250 |
7 |
5,5 |
|
|
-11 |
320 |
|||
|
-12 |
400 |
|||
|
-13 |
500 |
|||
|
-14 |
630 |
7,5 |
6,5 |
|
|
-15 |
800 |
|||
|
-16 |
1000 |
|||
|
-17 |
1600 |
|||
|
Хромель-алюмелевые ТХК 9709Ф |
||||
|
Материал защитной арматуры: Сталь 08Х18Н10Т |
||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Рис. |
l, мм |
D, мм |
d, мм |
|
-18 |
1 |
200 |
6 |
4,5 |
|
-19 |
250 |
7 |
5,5 |
|
|
-20 |
320 |
|||
|
-21 |
400 |
|||
|
-22 |
500 |
|||
|
-23 |
630 |
7,5 |
6,5 |
|
|
-24 |
800 |
|||
|
-25 |
1000 |
|||
|
-26 |
1600 |
|||
|
-27 |
2 |
200 |
6 |
4,5 |
|
-28 |
250 |
7 |
5,5 |
|
|
-29 |
320 |
|||
|
-30 |
400 |
|||
|
-31 |
500 |
|||
|
-32 |
630 |
7,5 |
6,5 |
|
|
-33 |
800 |
|||
|
-34 |
1000 |
|||
|
-35 |
1600 |
|||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 9907Ф-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
