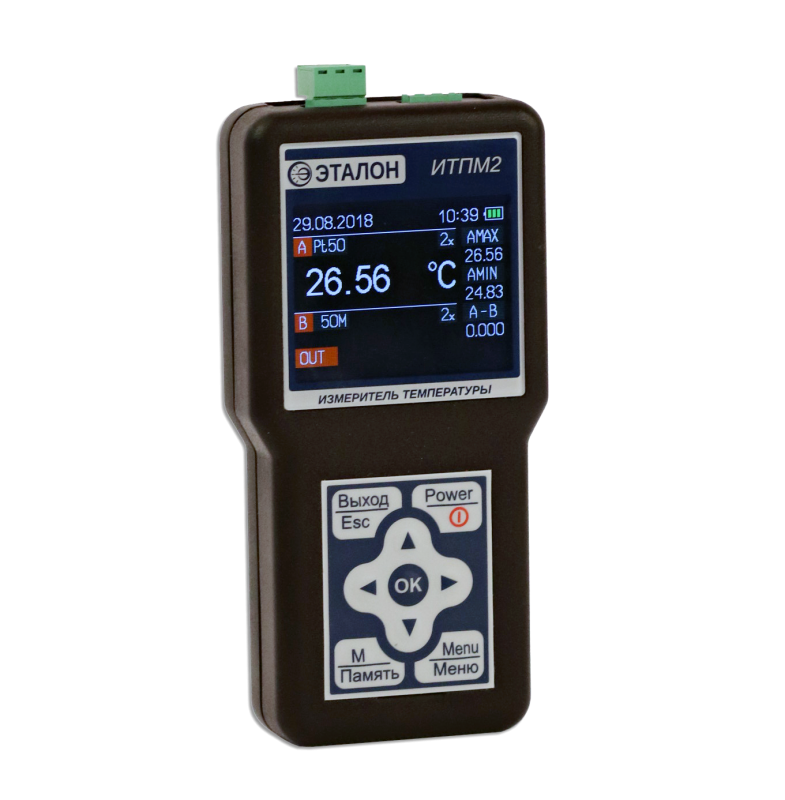

Измерители температуры портативные микропроцессорные ИТПМ2

Скачать PDF
Цена и срок изготовления
по запросу

является двухканальным переносным прибором с автономным питанием и предназначен для измерения температуры при помощи внешних термоэлектрических преобразователей и термопреобразователей сопротивления.



| МКСН.405544.033 РЭ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • энергетика,
  • машиностроение,
  • металлургия и др.

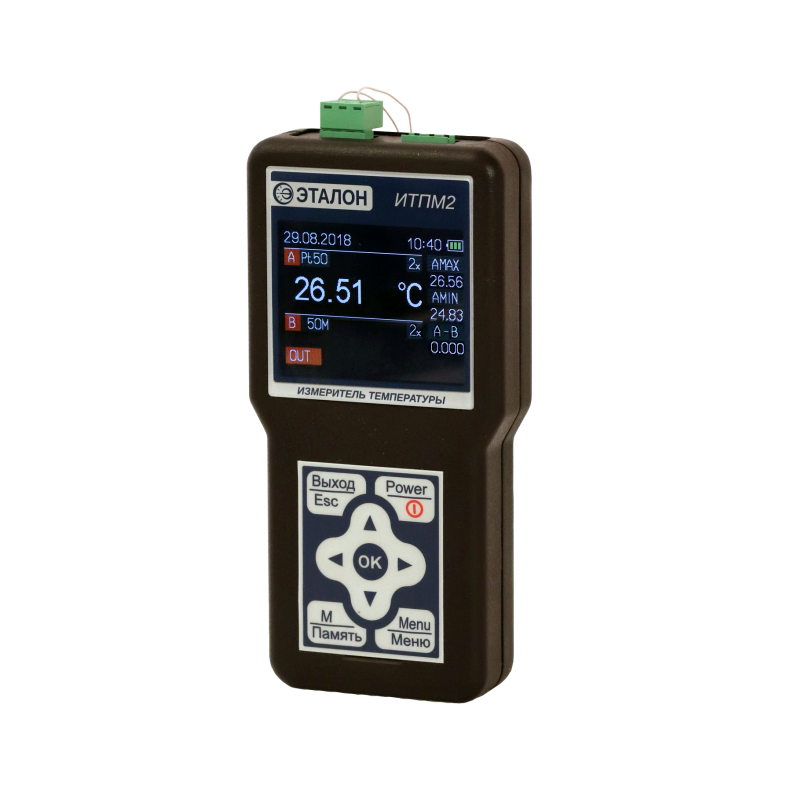

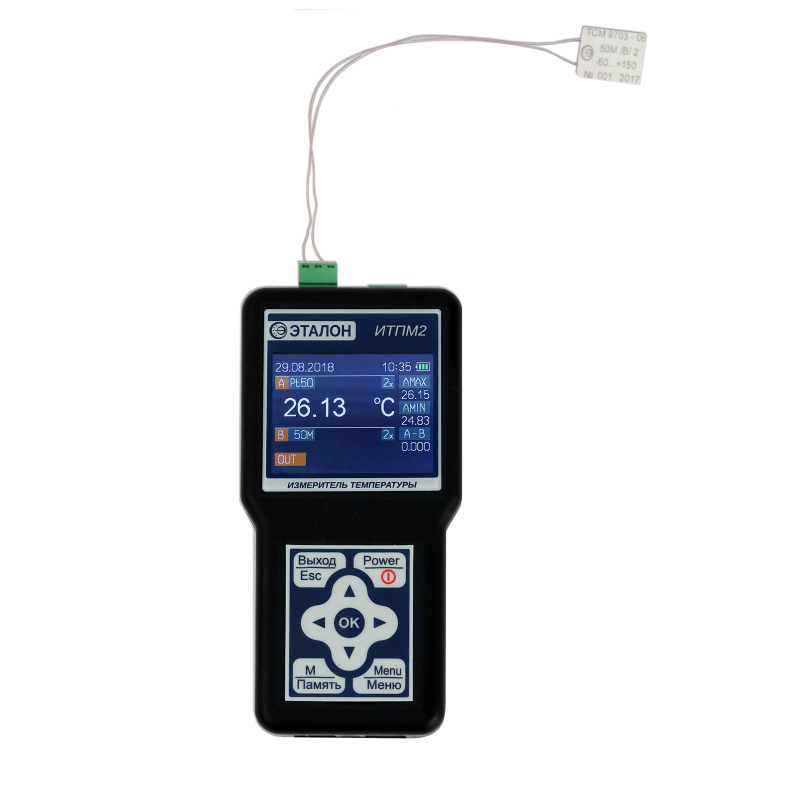

ИТПМ2 является двухканальным переносным прибором с автономным питанием от аккумулятора типа SAM2600 18650, Li-ion, 2600 mAh, с номинальным напряжением 3,7 В.

Измеритель температуры портативный микропроцессорный ИТПМ2 (далее – ИТПМ2) предназначен для измерения
температуры при помощи подключаемых к ИТПМ2:

  • термоэлектрических преобразователей (ТП) по ГОСТ 6616-94
  • термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009



Возможно использование ИТПМ2 для измерения:

  • напряжения постоянного тока в диапазоне от минус 270 до плюс 300 мВ (исполнение ИТПМ2-ТС-ТП)
  • сопротивления в диапазоне от 0 до 500 Ом,
  • для  отображения  величины  разности  значений  температуры по каналам.



ИЗМЕРИТЕЛЬ ИТПМ2 ВЫПУСКАЕТСЯ В ДВУХ ИСПОЛНЕНИЯХ:

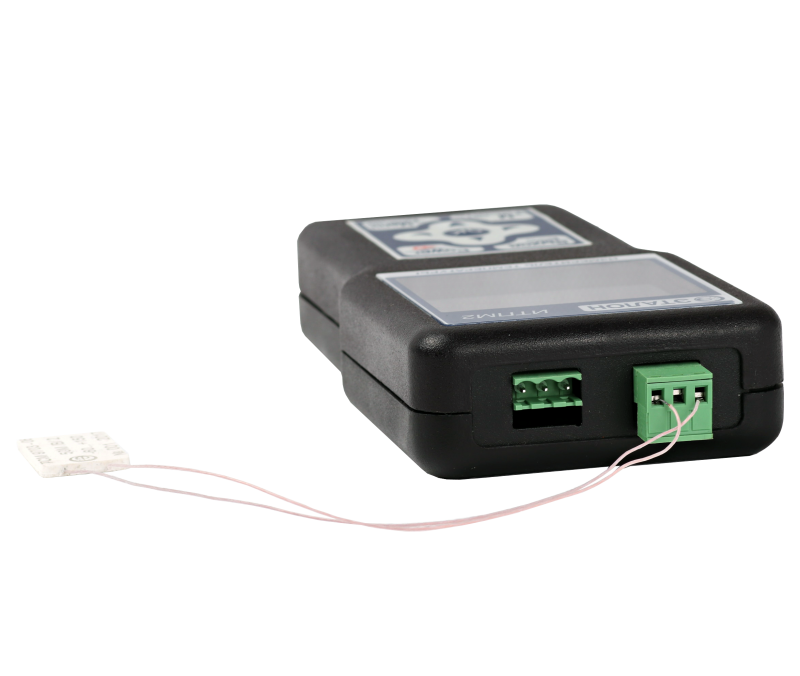

  • ИТПМ2-ТС-ТС  - для работы с двумя внешними термопреобразователями сопротивления.

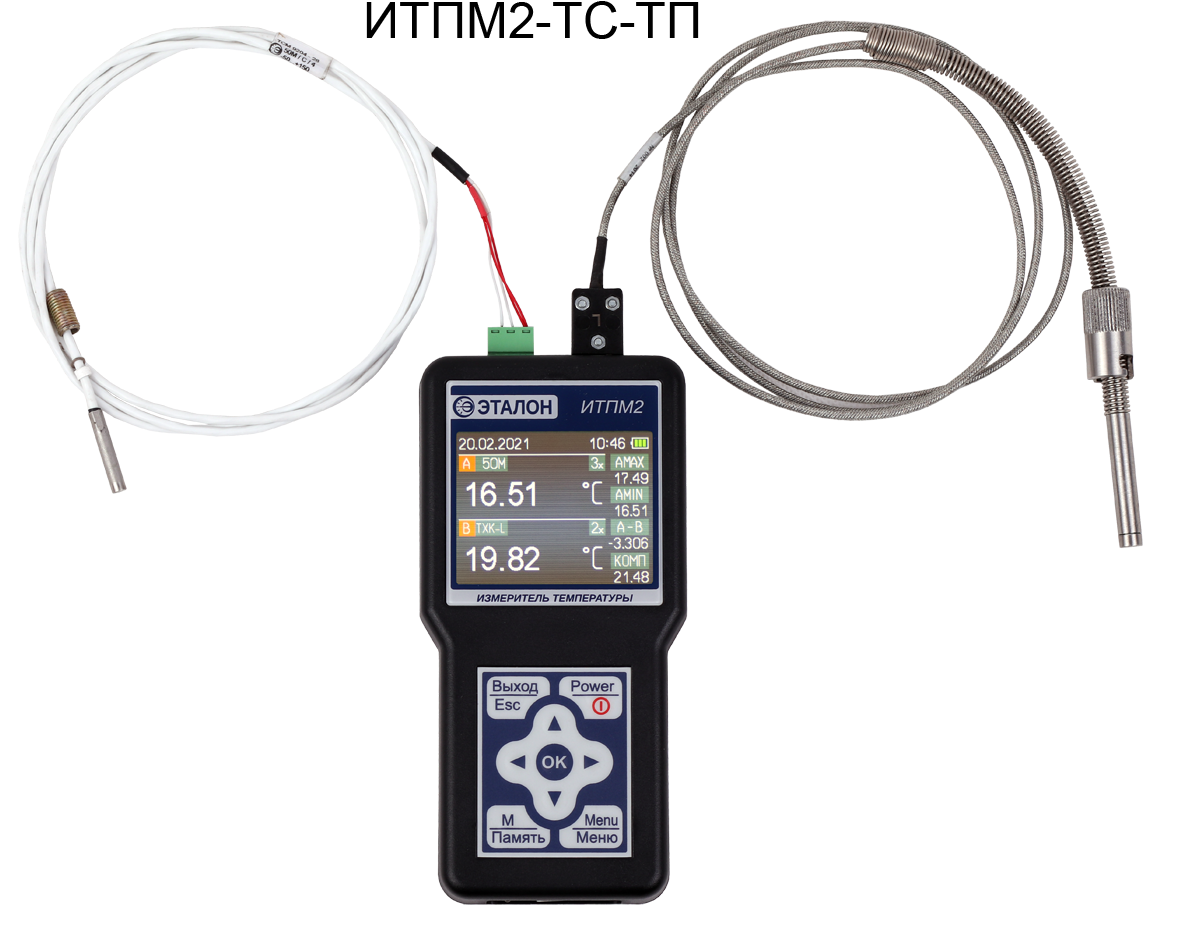

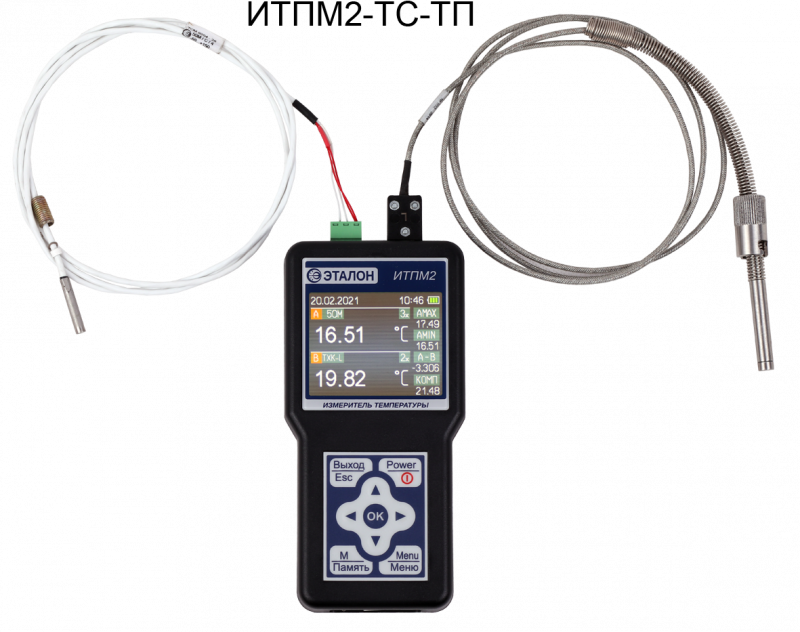

  • ИТПМ2-ТС-ТП - для работы с внешним термоэлектрическим преобразователем на канале №1 и внешним термопреобразователем сопротивления на канале №2.



ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:

1. Сохранение результатов измерений во встроенной энергонезависимой памяти ПЗУ.
2. Передача результатов измерений на ПК в режиме реального времени.
3. Наличие  программного  обеспечения  (далее  -  ПО),  которое  работает под управлением операционной системы Windows 7 – Windows 10. ПО предназначено для настройки и сбора данных с ИТПМ2.

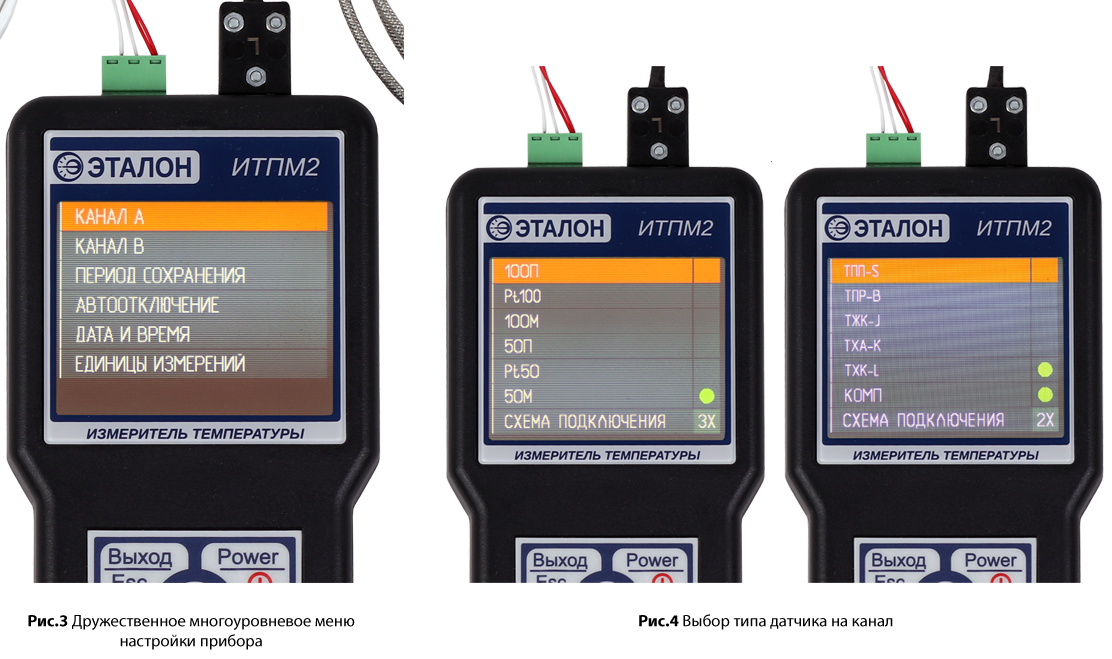

4. Наличие экранного меню для выбора рабочих параметров.
5. Связь ПО и ИТПМ2 осуществляется посредством USB.
6. Индикация уровня зарядки аккумулятора



РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающего воздуха, °С

от минус 10 до плюс 50

относительная влажность воздуха при 25 °С, %

95

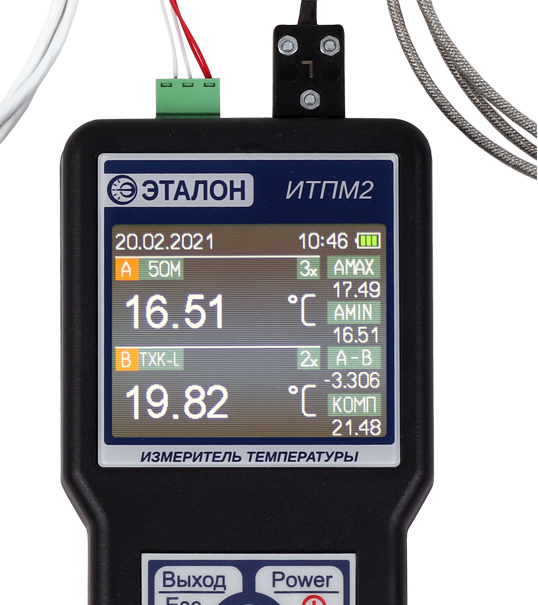

Рис.1 Основное информационное окно

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИТПМ2

Вид климатического исполнения по ГОСТ15150-69

УХЛ3.1

Типы поддерживаемых ТП и ТС

см. таблицу 1

Диапазоны измеряемой температуры и максимальная основная абсолютная погрешность измерения по типам ТП и ТС

см. таблицу 2

Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015

IP40

Время установления рабочего режима в нормальных условиях, с, не более

5

Габаритные размеры, мм

180х88х35

Материал корпуса

АБС-2020-30-901

Схема подключения

двух- или трехпроводная

Масса, кг, не более

0,35

Средняя наработка до отказа, ч, не менее

25 000

Средний срок службы, лет, не менее

8



Таблица 1

ХАРАКТЕРИСТИКИ

ИСПОЛНЕНИЕ

ИТПМ2-ТС-ТП

ИТПМ2-ТС-ТС

Обозначение типа поддерживаемых ТС и ТП

Канал А

50П, 100П,Pt50, Pt100, 50М, 100М

50П, 100П,Pt50, Pt100, 50М, 100М

Канал В

ТПП(S), ТПР(В), ТХК(L), ТЖК(J), ТХА(К)



Таблица 2

Обозначение типа поддерживаемых ТС и ТП

Диапазон измеряемых температур, ºС

Максимальная основная абсолютная погрешность измерения, ºС

ТПП(S)

-45…+1750

5,0

ТПР(В)

+200…+1810

4,0

ТХА(К)

-100…+1360

1,2

ТЖК(J)

-100…+1200

1,0

ТХК(L)

-100…+800

1,0

50П

-195…+845

0,2

100П

0,1

Pt50

0,25

Pt100

0,1

50М

-175…+195

0,2

100М

0,1

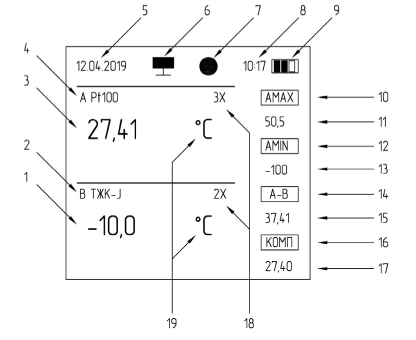

1 – измеренная температура на канале В;

2 – метка канала В и тип выбранного датчика;

3 – измеренная температура на канале А;

4 – метка канала А и тип выбранного датчика;

5 – текущая дата;      6 – индикация соединения с ПК;

7 – индикация режима логгирования;

8 – текущее время;     9 – уровень зарядки аккумулятора;

10 – «АМАХ» - максимальное измеренное значение на канале А;

11 – величина максимального измеренного значения на канале А;

12 – «АМIN» - минимальное измеренное значение на канале А;

13 – величина минимального измеренного значения на канале А;

14 – «А-В» - разность значений температуры каналов А и В;

15 – величина разности значений температуры каналов А и В;

16 – «КОМП» - компенсация холодных концов (серый цвет – включено, красный - выключено);

17 – значение температуры холодных концов;

18 – выбранная схема измерения (для ТС – двух- или трехпроводная, для ТП - двухпроводная);

19 – выбранные единицы измерения (для ТС - ºС или Ом, для ТП - ºС или мВ).

Рис.2 Панели индикации

Измерители температуры портативные микропроцессорные ИТПМ2
Измерители температуры портативные микропроцессорные ИТПМ2

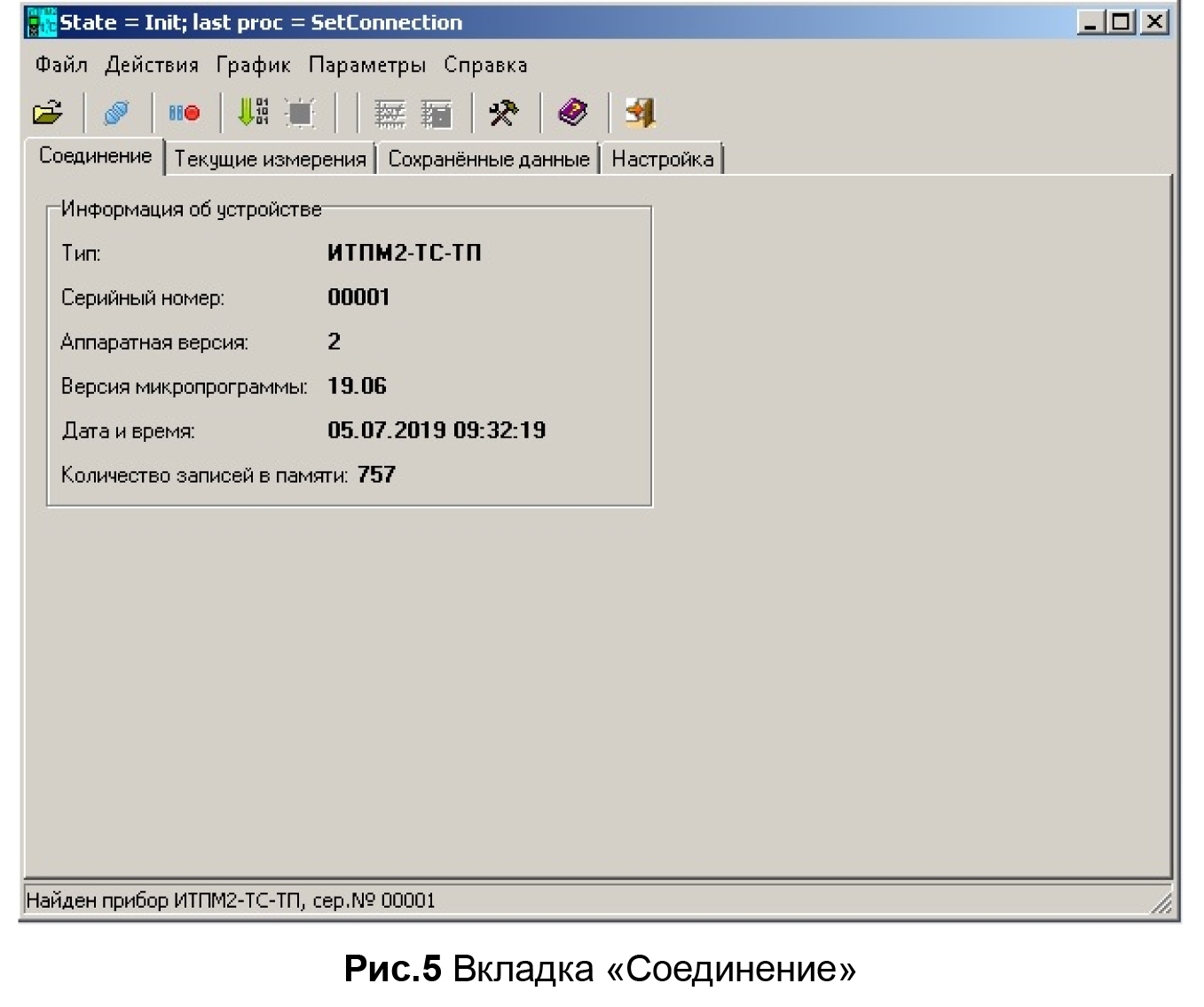

Информация о подключенном ИТПМ2 отображается на вкладке «Соединение» (см. рис.5).

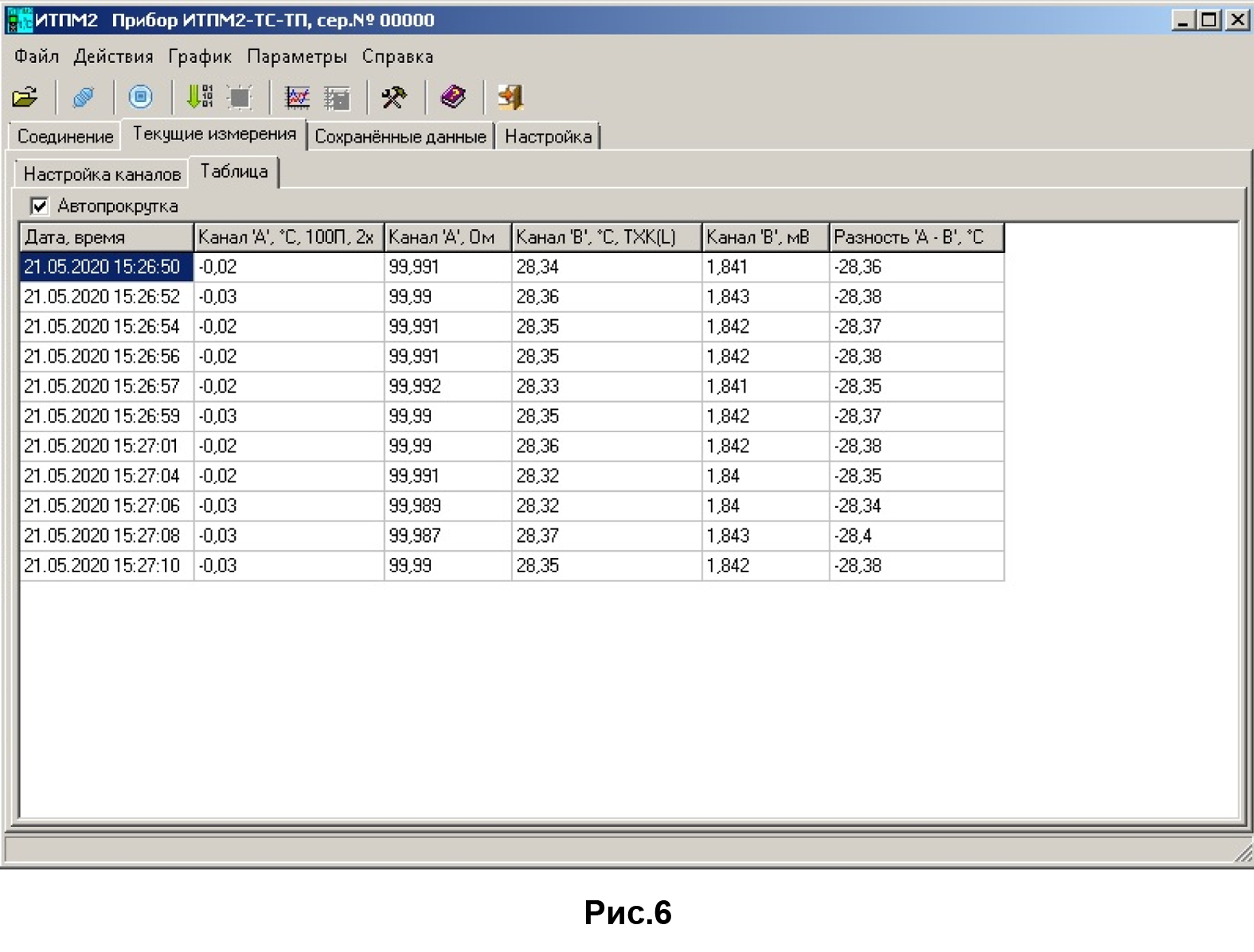

Нажимав вкладку «Текущие измерения», затем «Таблица» отобразятся измеряемые ИТПМ2 текущие значения (см. рис.6).

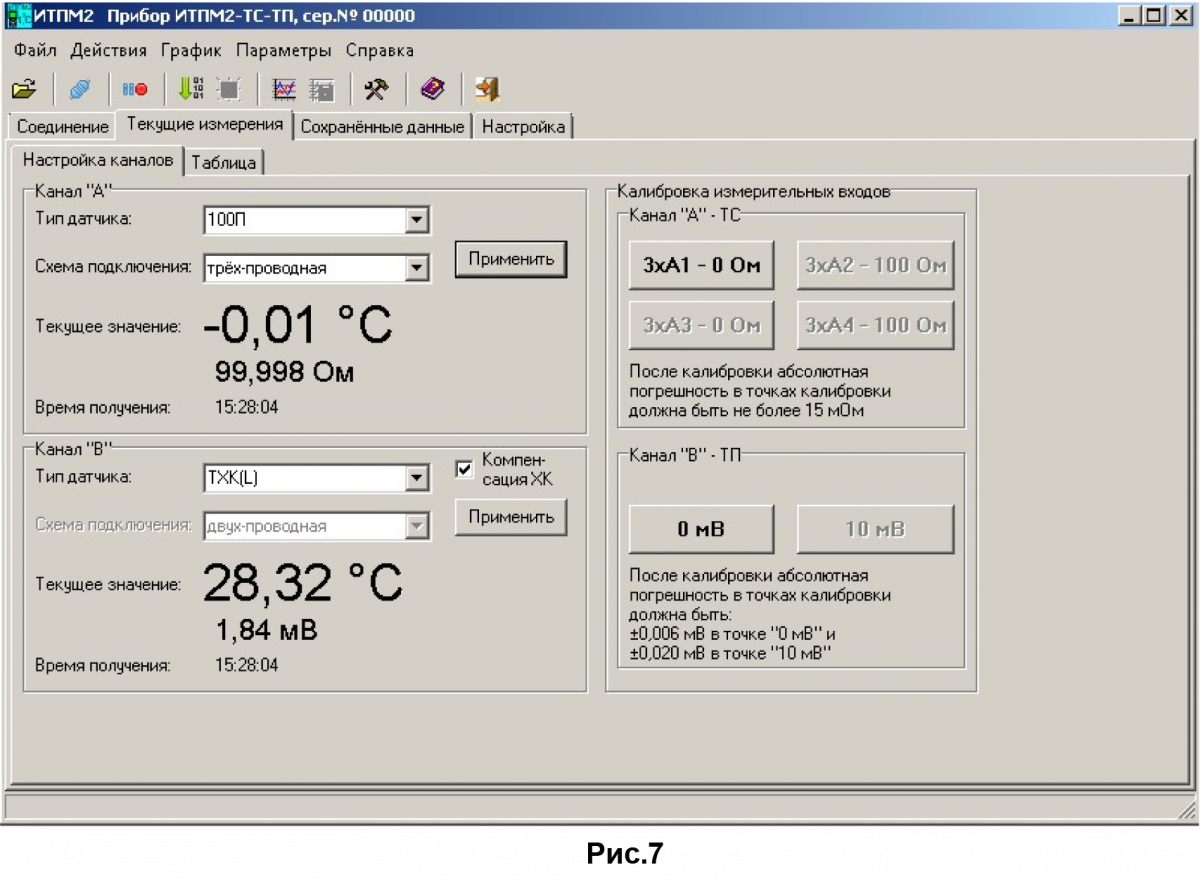

Нажимав вкладку «Текущие  измерения», затем «Настройка каналов» отобразятся настройки каналов (см. рис.7).

В данном окне можно корректировать типы ТС или ТП, схему подключения, единицы измеряемых величин (ºС, Ом, мВ), а также включение (выключение) функции «компенсация холодных концов».

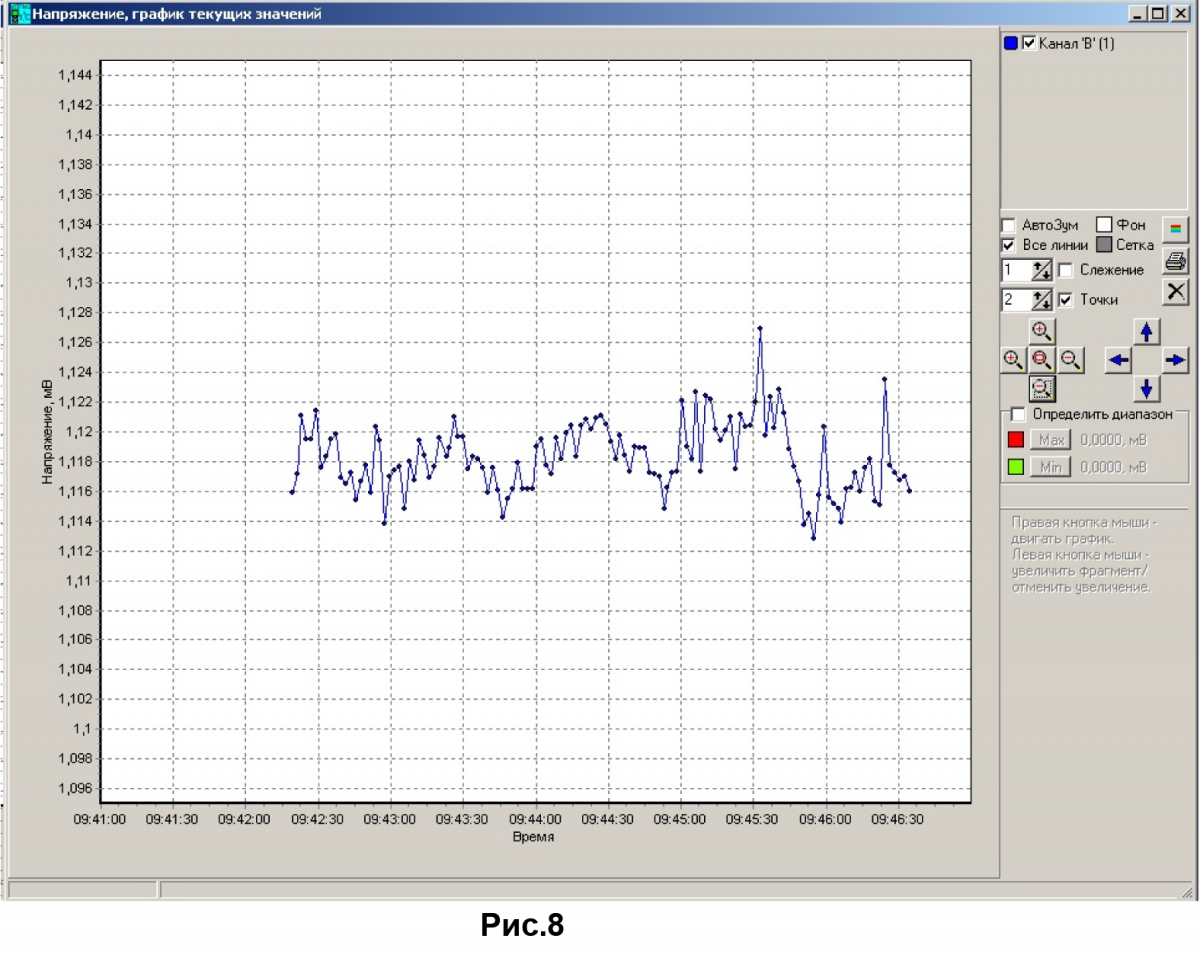

ПО позволяет вывести на экран графики текущих измеряемых значений – напряжения, сопротивления, температуры; также можно вывести на экран графики сохраненных измеренных значений (см. рис.8).

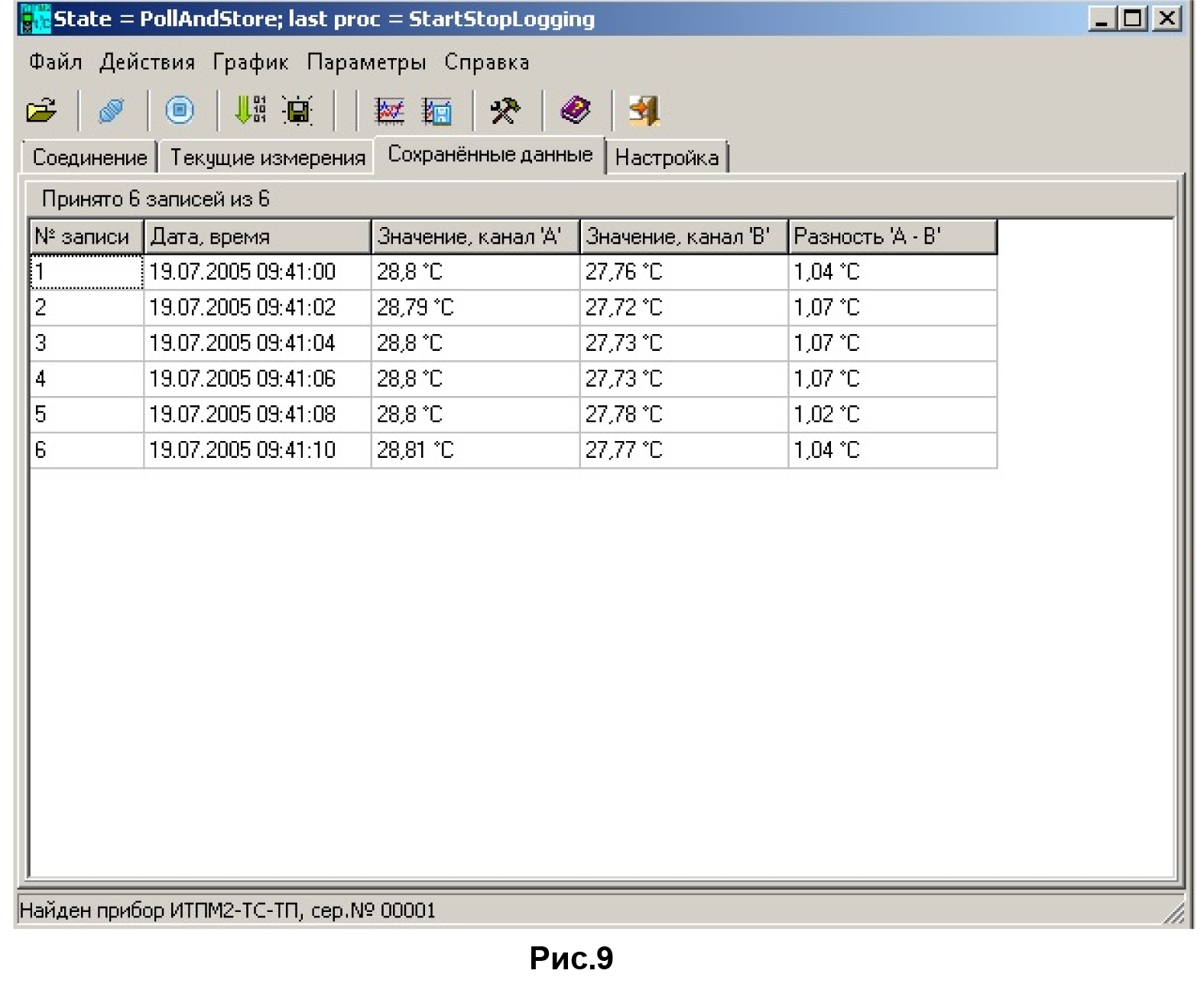

Нажав ссылку «Сохраненные данные», можно увидеть записанные в режиме логгирования измеренные значения величин в виде таблицы (см.рис.9).

Измерители температуры портативные микропроцессорные ИТПМ2
Измерители температуры портативные микропроцессорные ИТПМ2
Измерители температуры портативные микропроцессорные ИТПМ2
Измерители температуры портативные микропроцессорные ИТПМ2



ИЗМЕРИТЕЛЬ ИТПМ2 ВЫПУСКАЕТСЯ В ДВУХ ИСПОЛНЕНИЯХ:

  • ИТПМ2-ТС-ТС  - для работы с двумя внешними термопреобразователями сопротивления.
  • ИТПМ2-ТС-ТП - для работы с внешним термоэлектрическим преобразователем на канале №1 и внешним термопреобразователем сопротивления на канале №2.



Таблица 1

ХАРАКТЕРИСТИКИ

ИСПОЛНЕНИЕ

ИТПМ2-ТС-ТП

ИТПМ2-ТС-ТС

Обозначение типа поддерживаемых ТС и ТП

Канал А

50П, 100П,Pt50, Pt100, 50М, 100М

50П, 100П,Pt50, Pt100, 50М, 100М

Канал В

ТПП(S), ТПР(В), ТХК(L), ТЖК(J), ТХА(К)



Таблица 2

Обозначение типа поддерживаемых ТС и ТП

Диапазон измеряемых температур, ºС

Максимальная основная абсолютная погрешность измерения, ºС

ТПП(S)

-45…+1750

5,0

ТПР(В)

+200…+1810

4,0

ТХА(К)

-100…+1360

1,2

ТЖК(J)

-100…+1200

1,0

ТХК(L)

-100…+800

1,0

50П

-195…+845

0,2

100П

0,1

Pt50

0,25

Pt100

0,1

50М

-175…+195

0,2

100М

0,1

ПОРЯДОК ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

«Измеритель температуры портативный микропроцессорный ИТПМ2-ТС-ХХ- МКСН.758725.131 ТУ»
ХХ - Исполнение (ТС-ТС или ТС-ТП)



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Измеритель температуры портативный микропроцессорный ИТПМ2-ТС-ТП МКСН.405544.033 РЭ»



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Примечание

Измеритель температуры портативный микропроцессорный - ИТПМ2

1 шт.



Кабель USB 2.0 А(М) - USB В(М)

1 шт.

3 м

Кабель компенсационный тип L

1 шт.

Для ИТПМ2-ТС-ТП

Кабель компенсационный тип K

1 шт.



Кабель компенсационный тип S

1 шт.



Кабель компенсационный тип J

1 шт.



Замыкатель

1 шт.



Вилка термопарная ДДШ 6.610.005

1 шт.



Вилка термопарная ДДШ 6.610.005-01

1 шт.



Вилка термопарная ДДШ 6.610.005-02

2 шт.



Кабель МКСН. 685631.043

1 шт.

Длина 2 м для ИТПМ2-ТС-ТП

Кабель МКСН.685631.056

1 шт.

-

Провод МГТФ 0,35 ТУ 16-505.185-71

3 шт.

Длина 2 м для ИТПМ2-ТС-ТП

6 шт.

Длина 2 м для ИТПМ2-ТС-ТП

Клеммник винтовой

1 шт.

Для ИТПМ2-ТС-ТП

2 шт.

Для ИТПМ2-ТС-ТС

Вставка плавкая

1 шт.

-

Программное обеспечение «Программа обслуживания ИТПМ2»

1 компл.

-

Руководство по эксплуатации

1 экз.

-

Паспорт

-

Вопросы - Ответы

Сергей (не проверено)

Прошел ли испытания в целях утверждения типа данный прибор, если нет то когда планируется

etalon

Здравствуйте!

В данный момент прибор поставляется с калибровкой. Испытания в целях утверждения типа планируется проводить ориентировочно в первой половине 2021 года.
