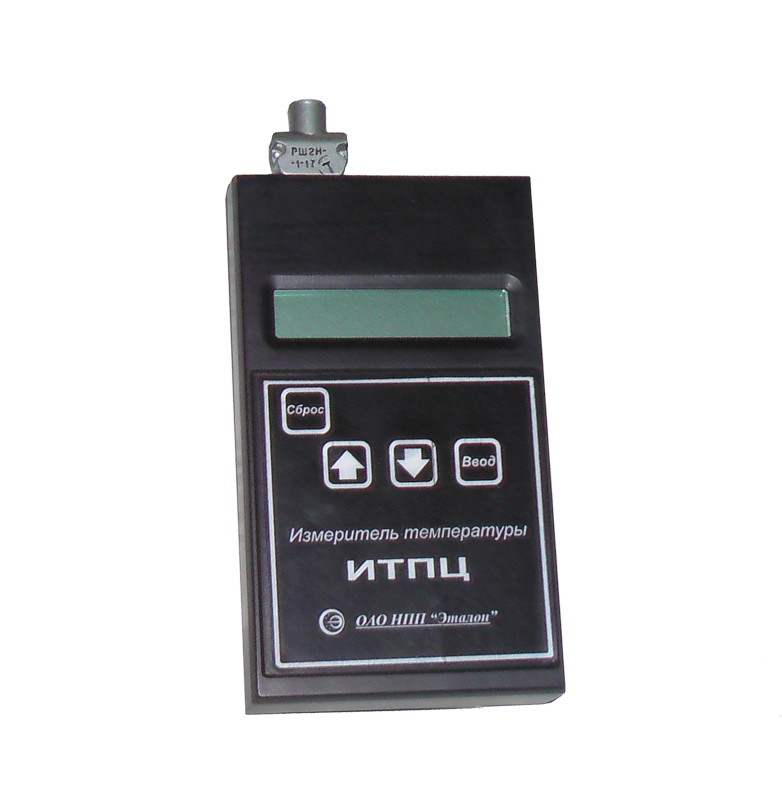

Измерители температуры портативные цифровые ИТПЦ
предназначены для измерения температуры с возможностью сохранения измеренных значений во внутренней энергонезависимой памяти и передачи их в ЭВМ.
| ТУ 4211-024-02566540-2006
Приборы, в зависимости от варианта исполнения, работают с термопреобразователями сопротивления по ГОСТ Р 8.625-2006 или преобразователями термоэлектрическими (термопарами) по ГОСТ Р 8.585-2001 любой конструкции.
ОСОБЕННОСТИ:
- наличие внутренней энергонезависимой памяти, позволяющей хранить данные после выключения питания приборов;
- приборы позволяют производить запись в энергонезависимую память одиночных измеренных значений температуры и хранение их с возможностью последующего просмотра этих данных на индикаторе. Количество сохраняемых значений - до 10;
- приборы позволяют вести автоматическую непрерывную регистрацию в энергонезависимую память измеренных значений температуры с интервалами 0,5; 1,0; 2,0; 5,0; 15; 30 или 60 секунд с возможностью последующей передачи этих данных на ЭВМ. Количество сохраняемых значений - 4000 или 12000, в зависимости от варианта исполнения приборов;
- приборы, в зависимости от исполнения, позволяют работать с шестью различными типами термопреобразователей сопротивления или с четырьмя типами термопарных датчиков, переключение типа датчика осуществляется с клавиатуры приборов.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
Приборы имеют порт RS-232 для связи с компьютером.
С приборами поставляется специальное сервисное программное обеспечение, выполняющее следующие функции:
- считывание данных из памяти приборов;
- обработка полученных данных: представление их в табличном и графическом видах;
- сохранение полученных данных в виде файла на ЭВМ с возможностью последующей загрузки этого файла в оболочку сервисного программного обеспечения.
|
Тип датчика |
Диапазон измеряемых температур, °С |
|
ТХА(K) |
-50…+1370 |
|
ТХК(L) |
-50…+800 |
|
ТПР(B) |
+300...+1800 |
|
ТПП(S) |
0...+1700 |
|
ТСМ |
-100…+200 |
|
ТСП (W100=1,3850) |
-100…+850 |
|
ТСП (W100=1,3910) |
-100…+850 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ИТПЦ-ТП |
ИТПЦ-ТС |
|
Тип датчика (переключаются оператором) |
ТXA(K), ТXK(L), ТПР(B), ТПП(S) |
ТСМ (50М, 100М; W100=1,4280), ТСП (50П, 100П; W100=1,3850, W100=1,3910) |
|
Подключение датчика: |
розетка, совместимая со стандартным соединителем фирмы “Omega” (США) |
соединитель РГ1Н-1-1 (4-проводное включение) |
|
Вид индикации |
ЖКИ, 10 символов |
|
|
Разрешающая способность индикации,°C |
0,1 |
|
|
Основная погрешность, °C, не более |
|
|
|
- для ТXA(K), ТXK(L) |
±1,5* |
|
|
- для ТПР(B) |
±10,0* |
|
|
- для ТПП(S) |
±7,0* |
|
|
- для ТСМ, ТСП |
±0,5 |
|
|
Количество измерительных каналов |
1 |
|
|
Время измерения, с, не более |
1 |
|
|
Автоматическая регистрация измеренных значений температуры |
есть |
|
|
Интервал автоматической регистрации, сек |
0,5; 1,0; 2,0; 5,0; 15; 30; 60 |
|
|
Объем памяти, значений** |
4000, 12000 |
|
|
Запуск процесса автоматической регистрации измеренных значений |
ручной |
|
|
Остановка процесса автоматической регистрации измеренных значений |
ручная или по заполнению памяти |
|
|
Подсветка индикатора** |
нет, есть |
|
|
Связь с ЭВМ |
RS-232 |
|
|
Среда функционирования программного обеспечения |
Windows’95, 98, 2000, XP |
|
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 |
IP20 |
|
|
Температура окружающего воздуха,°C |
0…50 |
|
|
Питание |
+9В, элемент питания типа “Крона” |
|
|
Ток потребления, мА, не более |
3 (10***) |
|
|
Индикация разряда батареи |
есть |
|
|
Габариты, мм, не более |
129х75х30 |
|
|
Масса, кг, не более |
0,5 |
|
|
*- погрешность нормируется с учетом погрешности внутреннего компенсатора температуры холодных концов термопар; ** в зависимости от исполнения; *** при включенной подсветке |
||
КОМПЛЕКТНОСТЬ:
- ИТПЦ;
- набор вилок для подключения датчика;
- кабель для связи с компьютером;
- программное обеспечение;
- руководство по эксплуатации.
Датчики температуры в комплект поставки не входят.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
"ИТПЦ-ТП-1-0"
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
"ИТПЦ - ХХ - Х - Х"
1 2 3
1 - Тип датчика:
- ТП - преобразователь термоэлектрический
- ТС – термопреобразователь сопротивления
2 - Объем памяти, значений
- 0 - 4000;
- 1 - 12000
3 - Наличие подсветки
- 0 - нет
- 1 - есть
