Преобразователи термоэлектрические ТХА 9310, ТХК 9310 кабельные

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких и газообразных, химически неагрессивных сред.

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9310

ТХК 9310

диапазон измеряемых температур, °C

-40...+1000

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

1, 2

показатель тепловой инерции, с

180

степень защиты от пыли и воды

IP55

материал защитной арматуры

Ст. ХН45Ю Ст.15Х25Т Ст.12Х18Н10Т

Ст.12Х18Н10Т Ст. 08Х18Н10Т

исполнение рабочего спая

изолирован

диапазон условных давлений, МПа

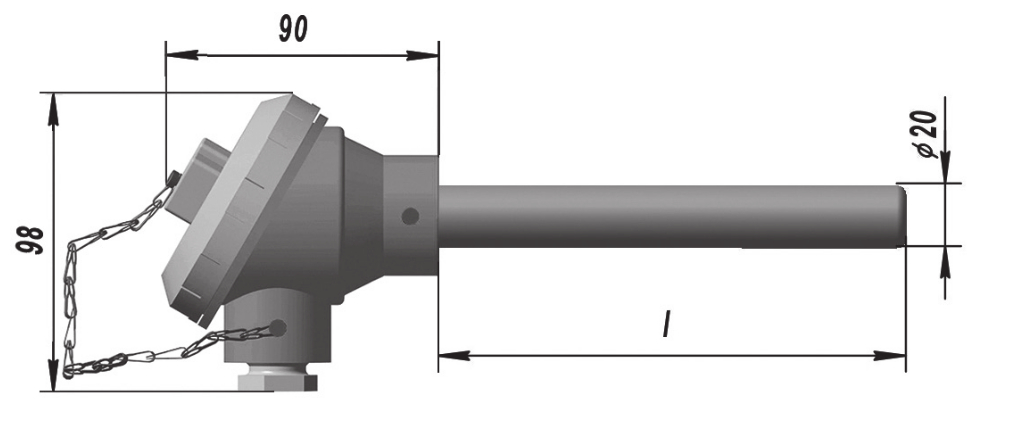

рис.1, рис.3 - 0,25;

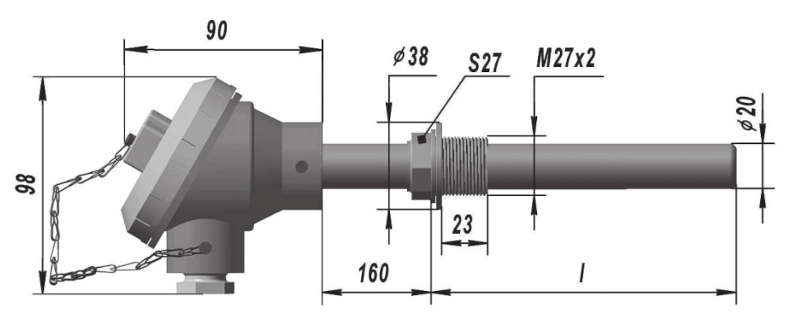

рис.2 - 4,0

материал термоэлектродов

см. таблицы исполнений

устойчивость к вибрации

группа исп. L3

вид климатического исполнения

У2, Т2

средняя наработка до отказа, ч

50000



В преобразователях конструктивных исполнений:

ТХА 9310 -116...-152,    ТХК 9310 -52...-59    и    ТХК 9310 -68...-72

используется термопарный кабель с минеральной изоляцией, что повышает термоэлектрическую стабильность и рабочий ресурс.



Передвижной штуцер для рис.2 заказывается отдельно (раздел "Узлы и детали для ремонта и монтажа датчиков температуры").

Для термопреобразователей, выполненных из кабеля КТМСП, допускается кратковременное применение при температуре до 1000°C.

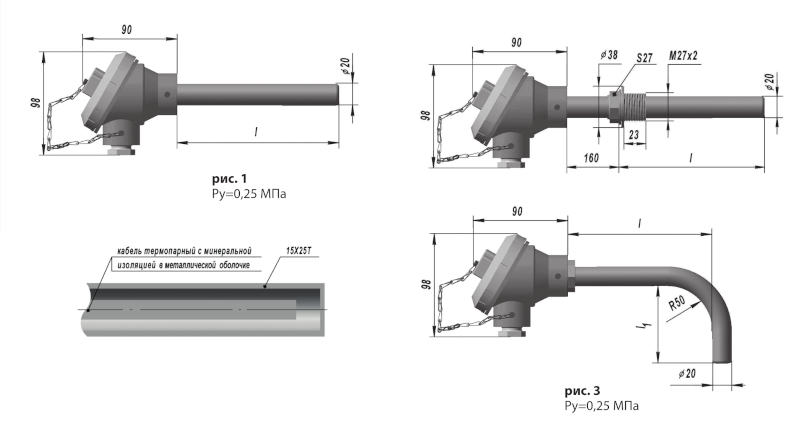

ТХК 9310 (КАБЕЛЬНЫЕ)

Диапазон измеряемых температур -40…+600°С.

Схема 2

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

Масса, кг

Раз-меры, мм

Материал

Класс допуска - 2

l

термо-элемента

защитной арматуры

-52

1

0,79

500

кабель КТМС(ХК) 12Х18Н10Т

Сталь 12Х18Н10Т

-53

1,113

800

-54

1,328

1000

-55

1,597

1250

-56

1,976

1600

-57

2,412

2000

-58

2,945

2500

-68

2

0,76

200

-69

1,067

320

-70

1,273

400

-71

1,53

800

-72

1,89

1250

-59

1

3,65

3150

КТМС(ХК) 2х0,3

Сталь 08Х18Н10Т

-60

0,80

500

-61

1,12

800

-62

1,33

1000

-63

1,60

1250

-64

1,98

1600

-65

2,42

2000

-66

2,95

2500

-67

2,65

3150

-73

2

1,03

200

-74

1,15

320

-75

1,23

400

-76

1,71

800

-77

2,23

1250

ТХА 9310 (КАБЕЛЬНЫЕ)

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

Мас-са, кг

Размеры, мм

Схе-ма

Материал

Диапа-зон изме-ряе-мых темпе-ратур,°С

Класс допуска - 2

l

термо-элемента

защитной арматуры

-116

1

0,76

500

Сх.4

кабель КТМСп(ХА) ХН78Т

сталь 15Х25Т

-40… +1000

-117

1,067

800

-118

1,273

1000

-119

1,53

1250

-120

1,89

1600

-121

2,309

2000

-122

2,816

2500

-123

3,361

3150

-124

0,79

500

Сх.2

-125

1,113

800

-126

1,328

1000

-127

1,597

1250

-128

1,976

1600

-129

2,412

2000

-130

2,945

2500

-131

3,646

3150

-132

0,76

500

кабель КТМС(ХА) 12Х18Н10Т

сталь 12Х18Н10Т

-40… +800

-133

1,067

800

-134

1,273

1000

-135

1,53

1250

-136

1,89

1600

-137

2,309

2000

-138

2,816

2500

-139

3,361

3150

-140

2

0,76

200

кабель КТМСп(ХА) ХН78Т

сталь 15Х25Т

-40… +1000

-141

1,067

320

-142

1,273

400

-143

1,53

800

-144

1,89

1250

-145

2,309

200

КТМС(ХА) 12Х18Н10Т

сталь 12Х18Н10Т

-40… +800

-145

2,816

320

-147

3,361

400

-148

0,76

800

-149

1,067

1250







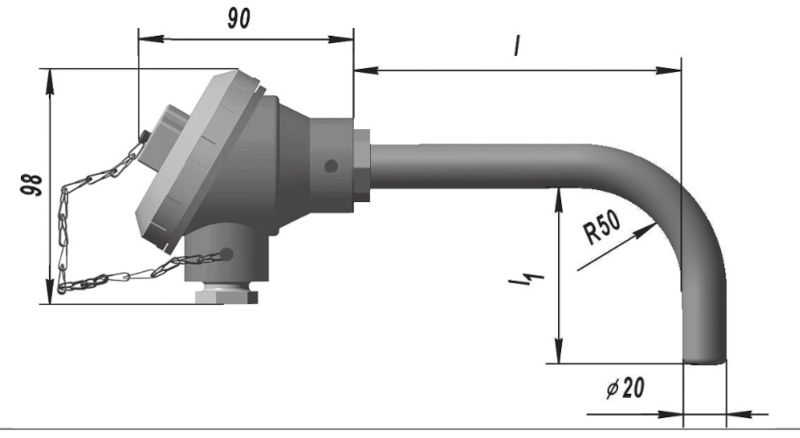

l

l1









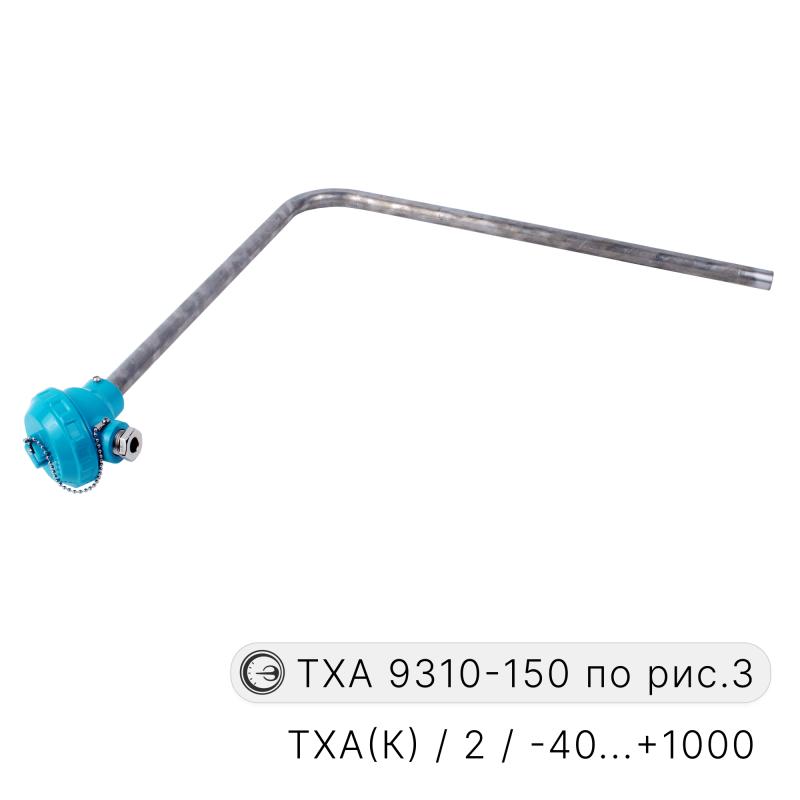

-150

3

1,4

400

500

Сх.2

кабель КТМСп(ХА) ХН78Т

сталь 15Х25Т

-40… +1000

-151

2,5

800

1000

-152

3,7

1250

1600
Преобразователи термоэлектрические ТХА 9310, ТХК 9310 кабельные
Преобразователи термоэлектрические ТХА 9310, ТХК 9310 кабельные

ТХК 9310 (КАБЕЛЬНЫЕ)

Схема соединений 2

Диапазон измеряемых температур -40…+600°С

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

Мас-са, кг

Раз-меры, мм

Материал

Класс допуска - 2

l

термо-элемента

защитной арматуры

-82

1

0,08

630

кабель КТМС(ХК) 12Х18Н10Т

Сталь 12Х18Н10Т

-83

2

1,62

500

-84

1,9

630

-85

2,7

1000

-86

3,99

1600

-87

4,85

2000

-88

5,94

2500

-89

7,34

3150

-90

1

1,08

630

Сталь 08Х18Н10Т

-91



2

1,62

500

-92

1,9

630

-93

2,7

1000

-94

3,99

1600

-95

4,85

2000

-96

5,94

2500

-97

7,34

3150

ТХА 9310 (КАБЕЛЬНЫЕ), Схема соединений 2

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ

Рис.

Мас-са, кг

Размеры, мм

Материал

Диапазон измеряе-мых темпе-ратур,°С

Класс допуска - 2

l

термо-элемента

защитной арматуры

-209

1

0,8

500

кабель КТМС(ХА) ХН78Т

сталь

ХН45Ю

-40… +1000

-210

1,08

630

-211

1,12

800

-212

1,33

1000

-213

1,6

1250

-214

1,98

1600

-215

2,42

2000

-216

2,95

2500

-217

3,65

3150

-218

2



1,03

200

-219

1,15

320

-220

1,4

400

-221

1,62

500

-222

1,9

630

-223

2,26

800

-224

2,7

1000

-225

3,24

1250

-226

3,99

1600

-227

4,85

2000

-228

5,94

2500

-229

7,34

3150

-233

1

1,08

630

кабель КТМСп(ХА) ХН78Т

сталь 15Х25Т

-234

2

1,62

500

-235

1,9

630

-236

2,7

1000

-237

3,99

1600

-238

4,85

2000

-239

5,94

2500

-240

7,34

3150

-241

1

1,08

630

кабель КТМС(ХА) 12Х18Н10Т

сталь 12Х18Н10Т

-40… +800

-242



1,62

500

-243

1,9

630

-244

2,7

1000

-245

3,99

1600

-246

4,85

2000

-247

5,94

2500

-248

7,34

3150







l

l1







-230

3

1,4

400

500

кабель КТМСп(ХА) ХН78Т

сталь ХН45Ю

-40… +1000

-231

2,5

800

1000

-232

3,7

1250

1600

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХК 9310-53  У2  ТУ 4211-088-02566540-2010»

             1           2                     3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ
