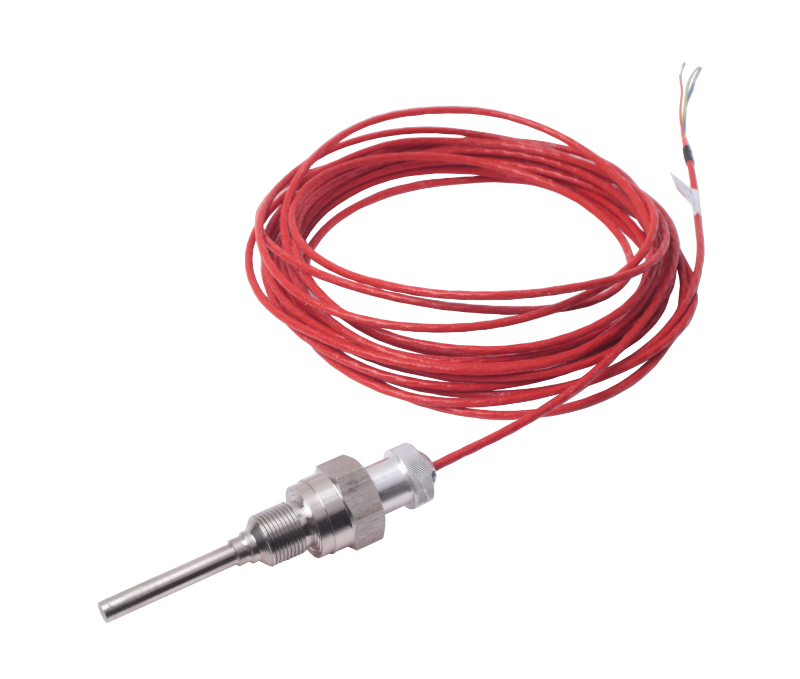

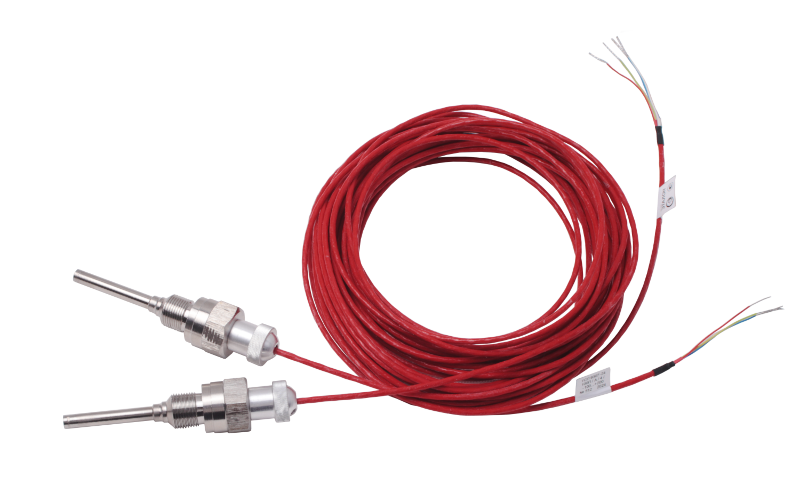

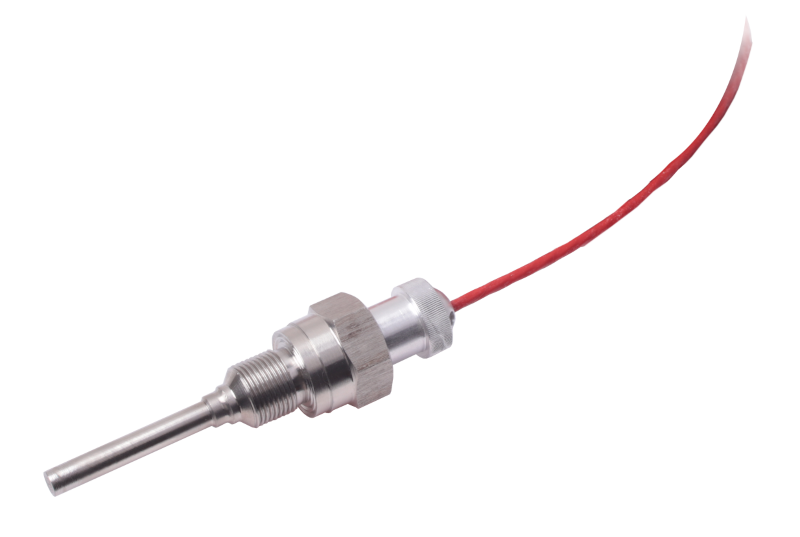

Термопреобразователи сопротивления платиновые ТСП 9307
для измерения температуры жидких и газообразных сред в химической и газовой промышленности и криогенной технике
Аналог: Jumo 902004/10
| ТУ 4211-093-02566540-2011
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9307 |
|
диапазон измеряемых температур, °C |
-196…+500 * |
|
номинальная статическая характеристика (НСХ) |
50П; 100П |
|
класс допуска |
А; В |
|
время термической реакции, с |
8 |
|
степень защиты от пыли и воды |
IP54 |
|
материал защитной арматуры |
12Х18Н10Т |
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
|
диапазон условных давлений, МПа |
25 ( lмонт 80...250мм) 2,5 ( lмонт 320...500мм) |
|
устойчивость к вибрации |
N3, N4 |
|
вид климатического исполнения |
У2, Т2 |
|
масса, кг, не более |
0,285…0,82 |
|
средняя наработка до отказа, ч, не менее |
200 000 (исп. 00-03, 22-27) 70 000 (исп. 04-21) |
|
* см. таблицы конструктивных исполнений |
|
Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 50071-12
https://fgis.gost.ru/fundmetrology/registry/4/items/361835
|
КОНСТР. ИСПОЛНЕНИЕ |
l, мм |
Масса, кг |
НСХ |

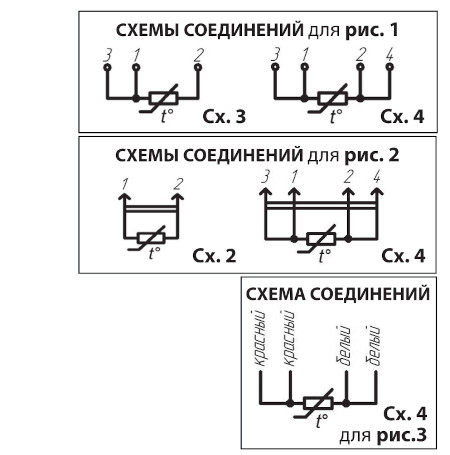

Схема |
Класс допуска |

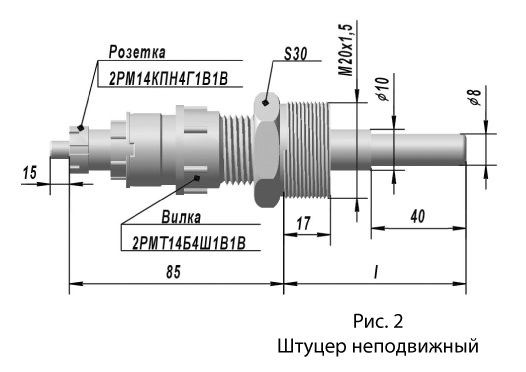

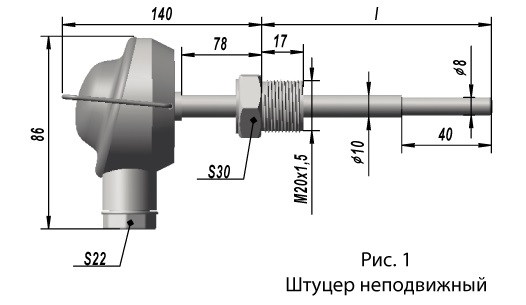

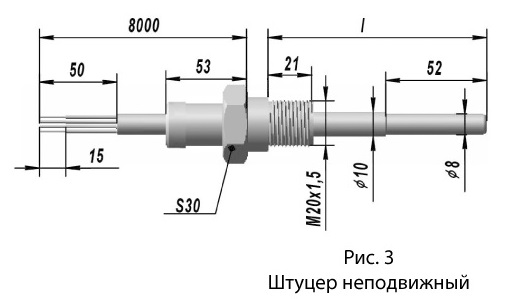

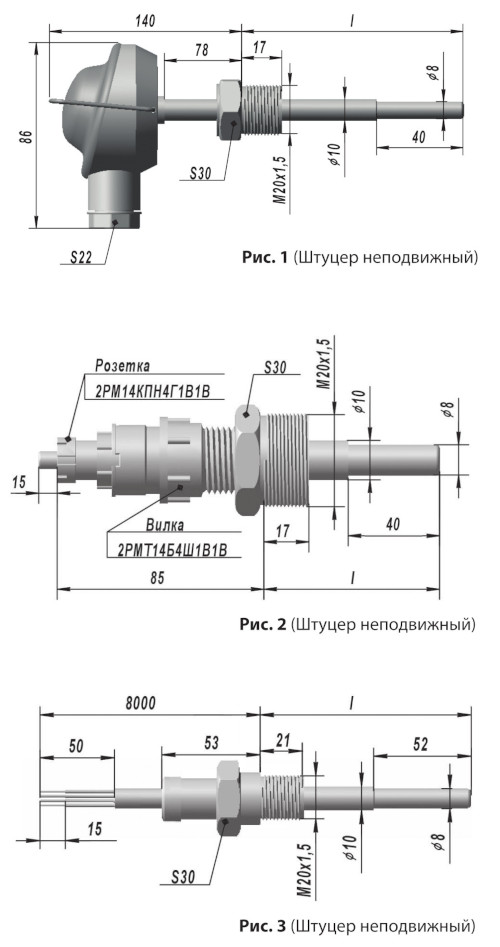

Рис. |
Диапазон измеряемых температур, °С |
Устойчивость к вибрации |
|
-00 |
80 |
0,494 |
100П |
4 |
А |
-100…+200 |
N3 |
|
|
-01 |
120 |
0,512 |
||||||
|
-02 |
160 |
0,531 |
||||||
|
-03 |
200 |
0,549 |
||||||
|
-04 |
80 |
0,492 |
3 |
В |
-196…+500 |
|||
|
-05 |
100 |
0,503 |
||||||
|
-06 |
120 |
0,511 |
||||||
|
-07 |
160 |
0,530 |
||||||
|
-08 |
200 |
0,549 |
||||||
|
-09 |
250 |
0,572 |
||||||
|
-10 |
320 |
0,604 |
||||||
|
-11 |
400 |
0,640 |
||||||
|
-12 |
500 |
0,780 |
||||||
|
-13 |
80 |
0,492 |
50П |
|||||
|
-14 |
100 |
0,503 |
||||||
|
-15 |
120 |
0,511 |
||||||
|
-16 |
160 |
0,530 |
||||||
|
-17 |
200 |
0,549 |
||||||
|
-18 |
250 |
0,572 |
||||||
|
-19 |
320 |
0,604 |
||||||
|
-20 |
400 |
0,640 |
||||||
|
-21 |
500 |
0,780 |
||||||
|
-22 |
160 |
0,300 |
100П |
2 |
-50…+200 |
|||
|
-23 |
100 |
0,280 |
50П |
|||||
|
-22.01 |
160 |
0,300 |
100П |
4 |
||||
|
-23.01 |
100 |
0,280 |
50П |
|||||
|
-24 |
80 |
0,380 |
100П |
4 |
А |
-100…+200 |
N4 |
|
|
-25 |
120 |
0,420 |
||||||
|
-26 |
160 |
0,460 |
||||||
|
-27 |
200 |
0,500 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9307-06 ТУ 4211-093-02566540-2011»
