Система многоточечного диагностирования температуры СМДТ
для сбора и передачи на персональный компьютер (далее – ПК) данных о температуре объекта.
| МКСН.405544.022 ТУ
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- фармацевтика,
- криогенная техника,
- машиностроение,
- приборостроение,
- объекты теплоэнергетики и др.

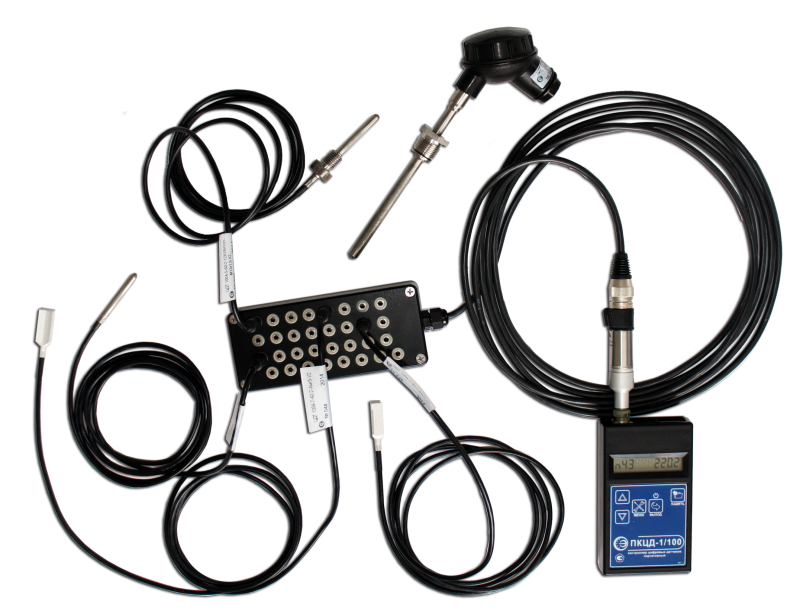

В СОСТАВ СМДТ ВХОДЯТ:
- датчики температуры цифровые ЦДТ 1004 (далее – ЦДТ 1004);
- коробка коммутационная КК (далее – КК);
- контроллер цифровых датчиков портативный ПКЦД-1/100 (далее – контроллер, ПКЦД 1/100).
Потребитель может изменять состав СМДТ (количество и конструктивные исполнения ЦДТ 1004) в процессе эксплуатации.
ЦДТ 1004 предназначены для измерения температуры твердых, сыпучих тел, различных сред, в том числе для проведения научных исследований.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
СМДТ |
Напряжение питания постоянного тока, В, для: - ПКЦД-1/100 - ЦДТ 1004 |
7...11 5 |
Интерфейс связи с ПК |
USB |
Диапазон измеряемых температур ЦДТ 1004, °C |
-50 .... +100 |
Пределы абсолютной погрешности ЦДТ 1004, °C, не более |
см. табл.1 |
Разрешающая способность ЦДТ 1004, °C, не более |
0,06 |
Время первого измерения, с, не более; Время последующих обновлений результатов измерений, с (периодичность опроса настраивается пользователем) |
16 10 до 3600 |
Количество подключаемых ЦДТ 1004, штук |
2 до 100 |
Устойчивость к воздействию вибрации по ГОСТ Р 52931 для: - ЦДТ 1004, ПКЦД-1/100 - КК |
группа исп. N2 группа исп. L2 |
Средняя наработка на отказ в нормальных условиях применения, часов, не менее |
35 000 |
Средний срок службы, лет, не менее |
4 |
ЦДТ 1004 преобразует измеренный сигнал в цифровой вид с последующей передачей его через КК на устройство считывания, хранения и отображения данных, которым может быть ПКЦД-1/100 или другой совместимый с ЦДТ 1004 прибор. Возможно объединение различных исполнений ЦДТ 1004 (до 100 штук) в единую измерительную сеть произвольной конфигурации.
КК предназначена для объединения нескольких ЦДТ 1004 в единую сеть с последующей передачей сигнала на контроллер.
ПКЦД-1/100 предназначен для считывания результатов измерения температуры с цифровых датчиков температуры. Контроллер обеспечивает индикацию температуры объекта на жидкокристаллическом индикаторе с подсветкой, обеспечивает связь с ПК.
Контроллер может работать как с отдельными ЦДТ 1004, так и с сетями, содержащими несколько ЦДТ 1004. Контроллер может выполнять функции логгера, с заданной периодичностью собирая данные с цифровых датчиков и сохраняя их в энергонезависимой памяти.
Рабочий диапазон измеряемых температур, °C |
ПРЕДЕЛЫ АБСОЛЮТНОЙ ПОГРЕШНОСТИ, °С |
|
Вариант 1 |
Вариант 2 |
|
от -50 до -30 включ. |
± [0,3+0,01(|t|-30)] |
±[0,1+0,014(|t|-30)] |
Св. -30 до +30 включ. |
±0,3 |
±0,1 |
Св. +30 до +100 включ. |
±[0,3+0,01(|t|-30)] |
±[0,1+0,014(|t|-30)] |
Примечание – |t| – абсолютное значение температуры, °С |

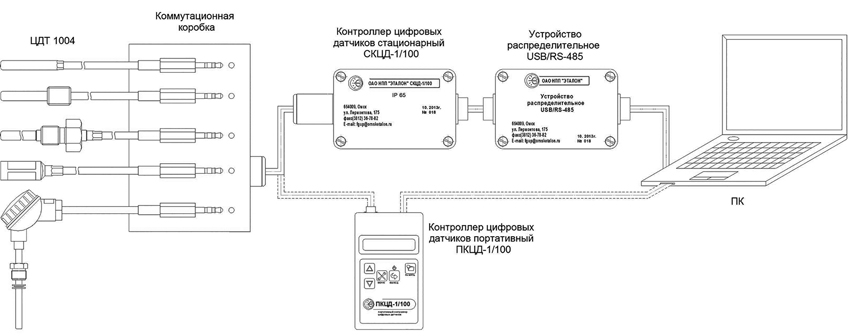

Схема организации системы многоточечного диагностирования температуры СМДТ
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Система многоточечного диагностирования температуры СМДТ–Х»,
где Х – максимальное количество ЦДТ 1004 в составе СМДТ.
КОМПЛЕКТНОСТЬ:
НАИМЕНОВАНИЕ |
КОЛ-ВО |
Датчик температуры цифровой ЦДТ 1004 МКСН.405226.003 |
не более 100 шт.* |
Коробка коммутационная КК МКСН.467141.004 |
1 шт. |
Контроллер цифровых датчиков портативный ПКЦД-1/100 МКСН.405544.010 |
1 шт. |
Контроллер цифровых датчиков портативный ПКЦД-1/100 МКСН.405544.010 |
1 шт. |
Формуляр МКСН.405544.022 ФО |
1 экз. |
Руководство по эксплуатации МКСН.405544.022 РЭ |
1 экз. |
* Конкретные исполнения и количество ЦДТ 1004 определяются потребителем при заказе (не более 100 шт.) |
Вопросы - Ответы
Марина Лукьянова (не проверено)
Здравствуйте. Какую максимальную температуру измеряет прибор?
etalon
Добрый день!
Максимальная температура равна диапазону измеряемых температур датчиков температуры цифровых ЦДТ 1004 это +100 °С
