Система измерения температуры СИТ
предназначена для измерения температуры при помощи нескольких (от 1 до 32) многоканальных измерителей температуры МИТ-12 и сбора измеренных значений на ЭВМ.
НАЗНАЧЕНИЕ:
Система измерения температуры СИТ предназначена для измерения температуры при помощи нескольких (от 1 до 32) многоканальных измерителей температуры МИТ-12 и сбора измеренных значений на ЭВМ.
ВНИМАНИЕ - Подключение к компьютеру МИТ-12, имеющих интерфейс RS-485, возможно только в составе СИТ.
ВЫПОЛНЯЕМЫЕ ФУНКЦИИ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
СИТ |
Количество МИТ-12 в СИТ, шт. |
1...32 |
Связь с ЭВМ |
RS-485 |
Время приема измеренных значений от одного МИТ-12, с |
2 |
Период приема значений температуры от МИТ-12 в случае последовательного приема данных от 32-х приборов, с, не более |
64 |
Суммарное сопротивление линии «+UCC» при конфигурации СИТ в соответствии с рис. 1 и 2 (см. схему электрическую соединений СИТ), Ом, не более |
30 |
Суммарное сопротивление линии «0V» при конфигурации СИТ в соответствии с рис. 1 и 2 (см. схему электрическую соединений СИТ), Ом, не более |
4 |
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 - адаптера интерфейса RS-485 |
IP20 |
Температура окружающего воздуха, °С |
0…40 |
Питание |
|
- адаптера интерфейса RS-485 |
не требует отдельного питания |
Габаритные размеры, мм, не более |
|
- адаптера интерфейса RS-485 |
64х33х16 |
*Характеристики, определяемые характеристиками МИТ-12, входящих в состав СИТ, см. "Многоканальные измерители температуры МИТ-12" |
КРАТКОЕ ОПИСАНИЕ:

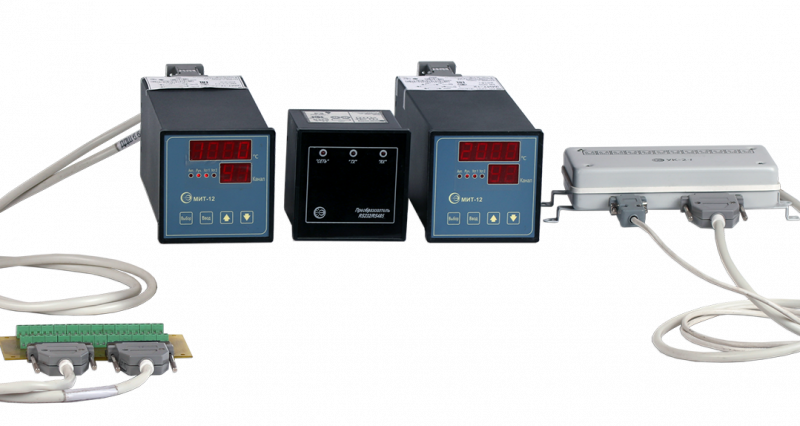

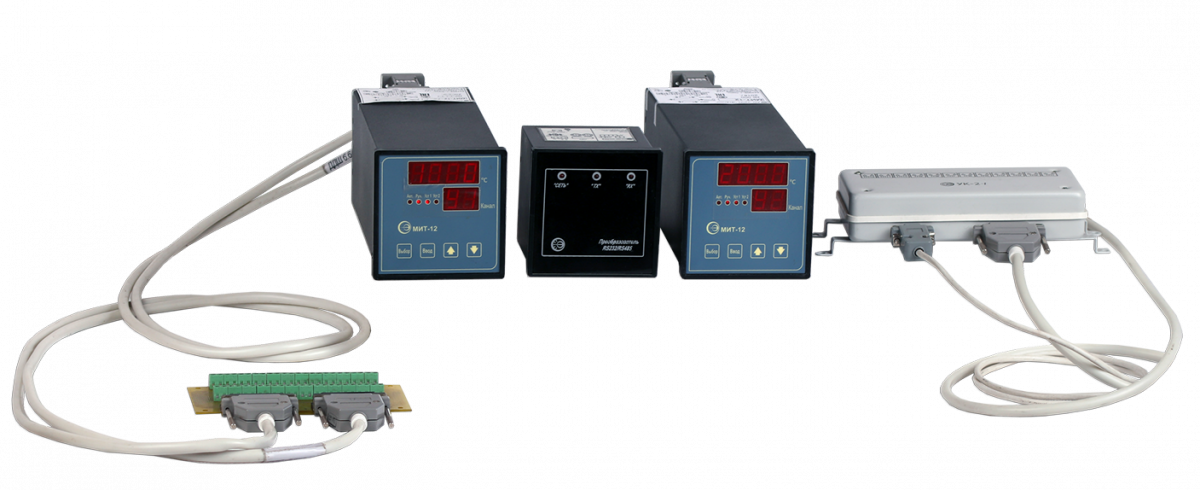

Система СИТ состоит из преобразователя интерфейса USB/RS-485 и нескольких МИТ-12, каждый из которых имеет собственный адаптер интерфейса RS-485. Все МИТ-12 через адаптеры интерфейса подключаются по интерфейсу RS-485 к преобразователю интерфейса USB/RS-485.
Преобразователь интерфейса подключается к компьютеру по интерфейсу RS-232.
В ходе эксплуатации допускается наращивать количество МИТ-12 в составе СИТ.
При этом:
- в случае поставки МИТ-12 в составе СИТ МИТ-12 не комплектуются адаптером интерефейса, необходимое количество адаптеров интерфейса поставляется в составе СИТ;
- в случае поставки МИТ-12 с интерфейсом RS-485 как отдельного изделия адаптер интерфейса поставляется в комплекте с МИТ-12.
Схема включения приборов с размещением преобразователя интерфейса USB/RS-485 в конце линии связи (двухпроводная линия связи) - Рис.1
Схема включения приборов с размещением преобразователя интерфейса USB/RS-485 не в конце линии связи - Рис.2
Замечания к схеме электрической соединений СИТ (рисунки 1 и 2):
1. Количество приборов МИТ-12 ДДШ2.821.155 n=1...32.
2. При проектировании сети используйте рекомендации RS-485 (EIA/TIA-485)

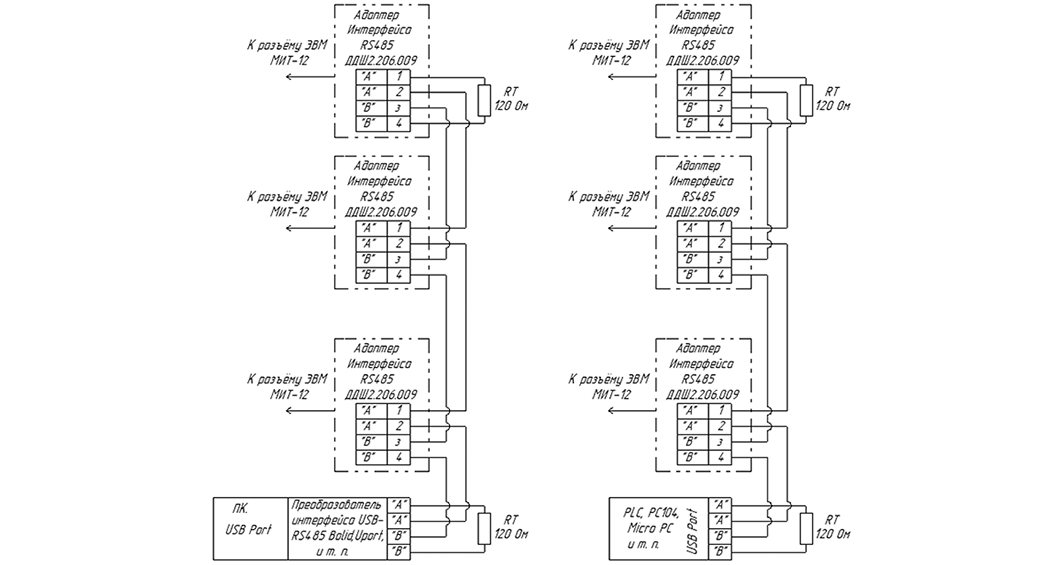

Схема включения приборов с размещением преобразователя интерфейса USB/RS-485 в конце линии связи
(двухпроводная линия связи). Рис.1

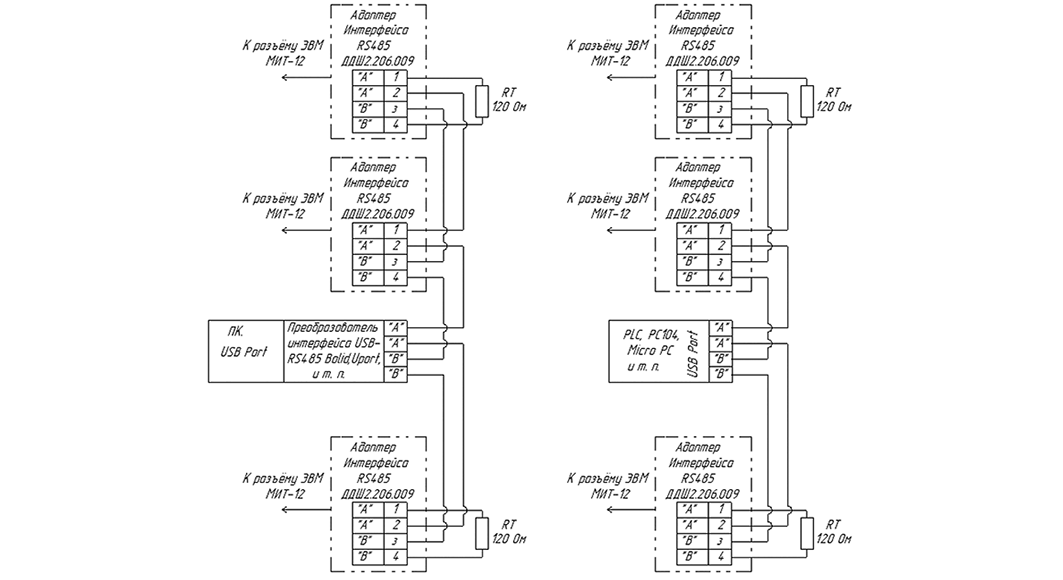

Схема включения приборов с размещением преобразователя интерфейса USB/RS-485 не в конце линии связи. Рис.2
КОМПЛЕКТНОСТЬ:
- МИТ-12 1- (количество N=1…32 шт.);
- преобразователь интерфейса RS-232/RS-485 ДДШ2.206.006 2;
- адаптер интерфейса RS-485 ДДШ2.206.009 3 (Nа шт.);
- адаптер интерфейса RS-485 ДДШ2.206.009-01 2 (2 шт.);
- дискета с программным обеспечением 2;
- схема электрическая соединений ДДШ1.270.009 Э4 2;
- руководство по эксплуатации ДДШ1.270.009 РЭ 2.
Примечание - Верхний цифровой индекс означает:
1 – количество конкретных исполнений приборов МИТ-12 определяется согласно обозначению конкретного исполнения СИТ;
2 – входит в минимальный комплект поставки;
3 – количество адаптеров Nа = N – 1, где N – количество МИТ-12.
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«СИТ - ХХ - ХХ - ХХ - ХХ - ХХ»
1 2 3 4 5
1. Количество МИТ-12ТС-21
2. Количество МИТ-12ТС-20
3. Количество МИТ-12ТП-21
4. Количество МИТ-12ТП-20
5. Общее количество МИТ-12 (1…32)
