Измерители температуры многоканальные МИТ-12

Скачать PDF
Цена и срок изготовления
по запросу

предназначенные для проведения высокоточных измерений температуры при помощи термометров сопротивления (ТС) по ГОСТ Р 8.625-2006 или преобразователей термоэлектрических по ГОСТ Р 8.585-2001 по 12-ти каналам, представления информации по каждому каналу на цифровом дисплее прибора и передачи измеренных значений на ЭВМ.

| МКСН.405544.012 ТУ



НАЗНАЧЕНИЕ:

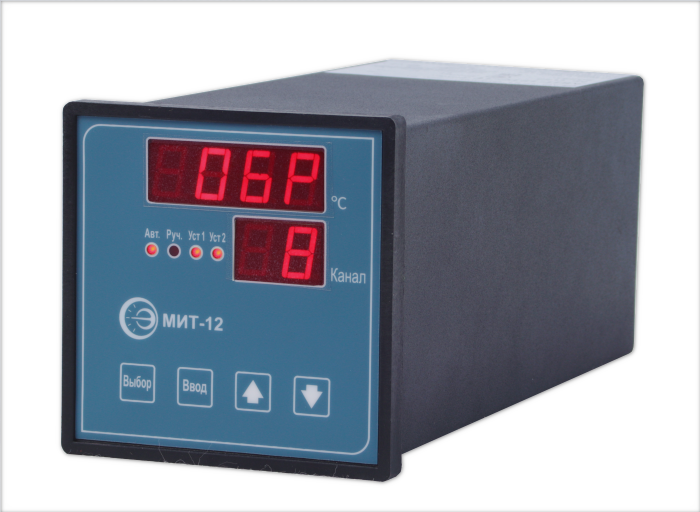

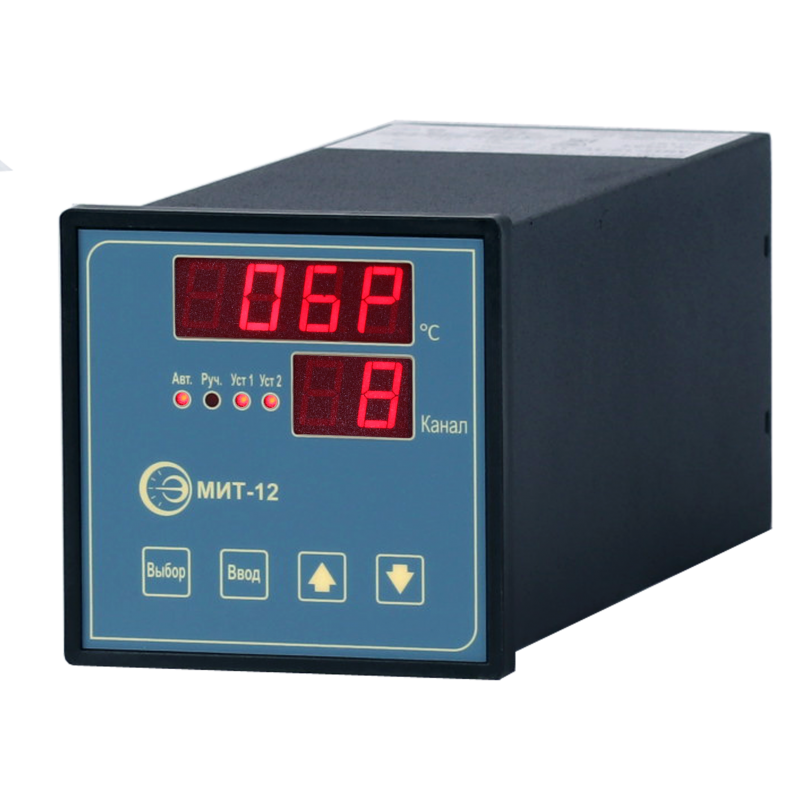

МИТ-12 - это щитовые приборы, предназначенные для проведения высокоточных измерений температуры при помощи термометров сопротивления (ТС) по ГОСТ Р 8.625-2006 или преобразователей термоэлектрических (термопар, ТП) по ГОСТ Р 8.585-2001 по 12-ти каналам, представления информации по каждому каналу на цифровом дисплее прибора и передачи измеренных значений на ЭВМ.

Приборы, в зависимости от исполнения, имеют следующие обозначения:

  • МИТ-12ТС - для работы с ТС;
  • МИТ-12ТП - для работы с ТП



КРАТКОЕ ОПИСАНИЕ:
Переключение каналов осуществляется автоматически или вручную с клавиатуры приборов или с компьютера. Время работы с каждым каналом до переключения на следующий канал (при работе в режиме автоматического переключения каналов) - от 1 до 8 секунд, выбирается потребителем.
Приборы имеют две независимые "уставки", значения которых определяются для всех каналов сразу.
Выбор режима работы, типа датчика, скорости переключения каналов, а также значений "уставок" осуществляется при помощи 4-х кнопочной клавиатуры прибора или с компьютера (для МИТ-12ТП имеется возможность выбора включения/отключения внешнего компенсатора ЭДС холодных концов термопар).



Выходные устройства сигнализации:
2 контактных группы реле - ~ 242 В, 5 А



ОСНОВНЫЕ ДОСТОИНСТВА ПРИБОРОВ:
- высокая точность измерения температуры;
- возможность сохранения параметров настройки после выключения питания приборов;
- в приборах полностью исключено влияние каналов друг на друга за счет применения в качестве коммутирующих элементов контактов миниатюрных электромагнитных реле.
- межканальное напряжение может составлять до 400 вольт без повреждений и нарушения работы прибора;
- протокол обмена MODBUS RTU позволяет использование прибора в SCADA системах.



Тип датчика

Диапазон измеряемых температур, °С

ТХА(K)

-99,9…+1372

ТХК(L)

-99,9…+800

ТПП(S)

0…1768

ТПР(B)

300…1820

ТСМ

-99,9…+200

ТСП

-99,9…+850

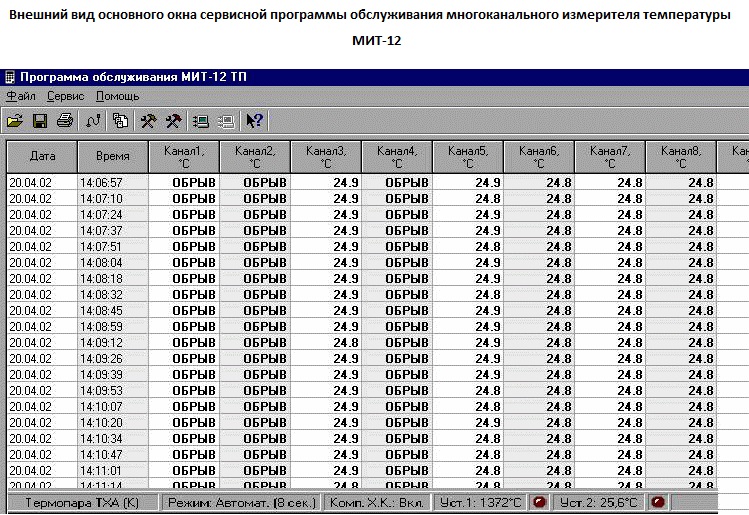

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:

  • настройка всех параметров при помощи ЭВМ;
  • получение информации об измеренной температуре;
  • сохранение ее в удобном для дальнейшей обработки виде, в т.ч. стандартными средствами (MS-Excell, MS-Word);
  • ряд других функций

ХАРАКТЕРИСТИКИ*

МИТ-12ТП

МИТ-12ТС

Типы датчиков**

ТХА(К), ТХК(L), ТПП(S), ТПР(В)

ТСП 50П, 100П;

α= 0,00385 °C-1 (W100 =1,3850),

α= 0,00391 °C-1 (W100 =1,3910); ТСМ 50М, 100М;

α= 0,00428 °C-1 (W100 =1,4280)

Подключение датчика:

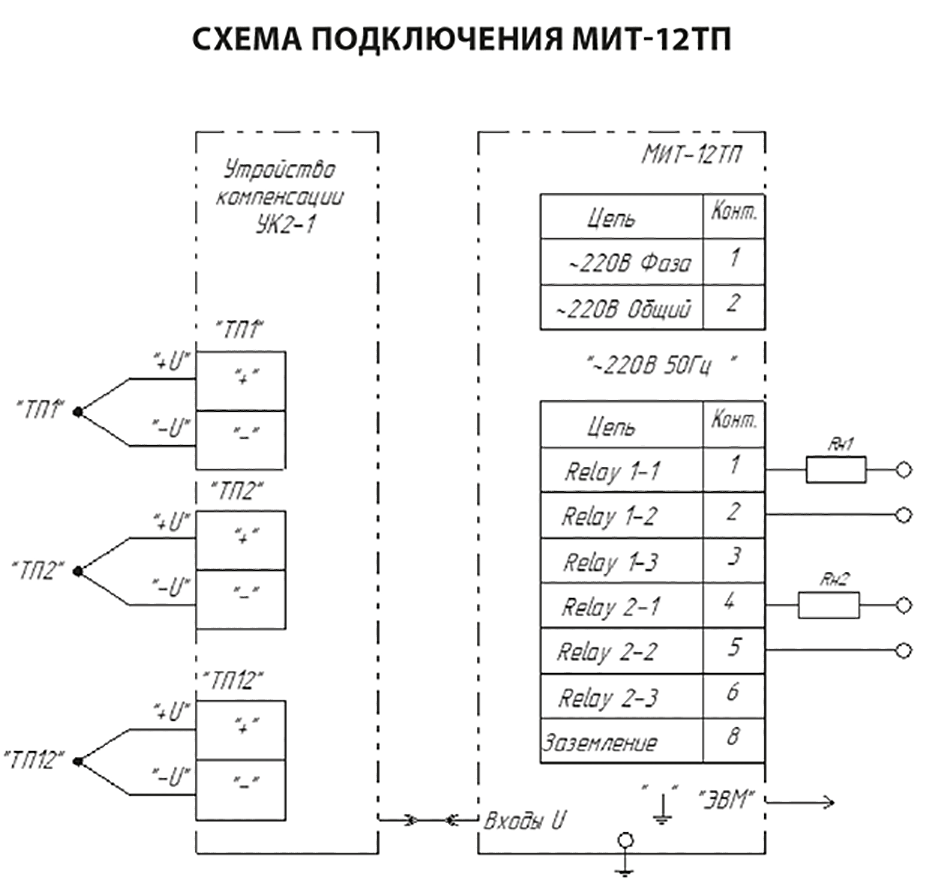

через внешний компенсатор ЭДС холодных концов термопар

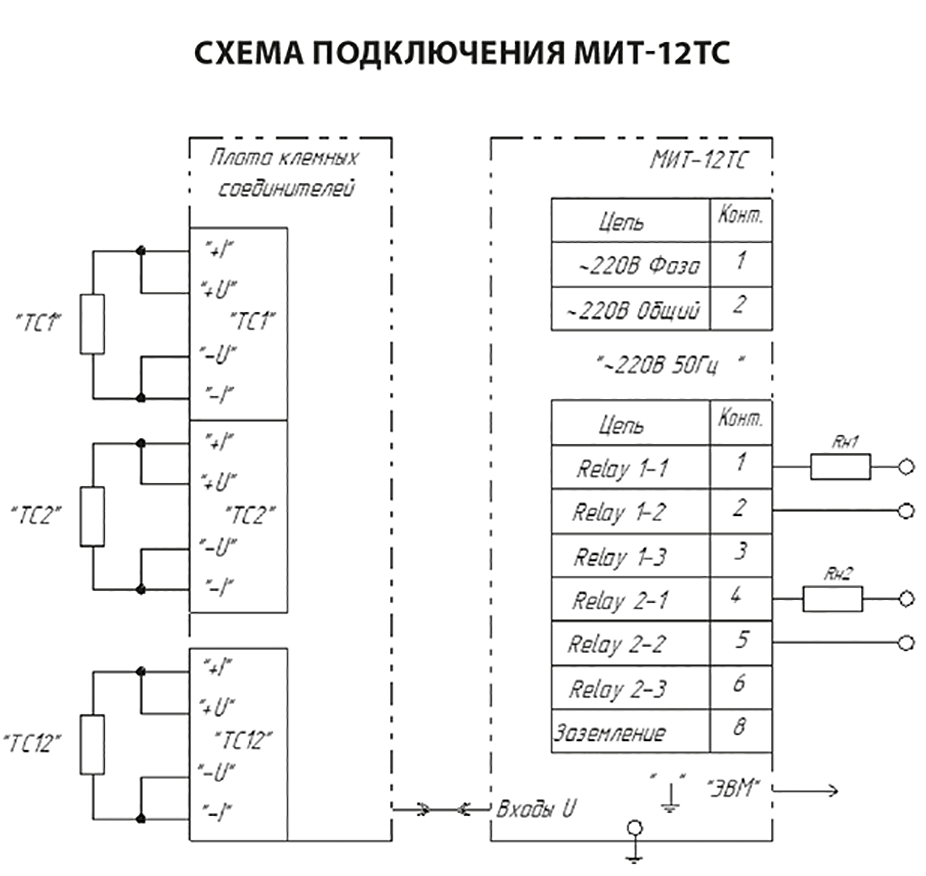

4-проводное включение, подключение через внешнюю плату клеммных соединителей

Диапазон измеряемых температур

по типу датчика

Вид индикации

цифровая светодиодная;

4 разряда – измеряемая температура;

2 разряда – номер канала

Разрешающая способность индикации, °C:

- при температурах менее 1000°C

0,1

- при температурах не менее 1000°C и выше

1

-

Основная погрешность, °C, не более:

- для ТХА(К)***, ТХК(L)***

±1,0 в диапазоне от -99,9 до 999, 9 °C ±2,0 в диапазоне от 1000 до 1372°C

-

- для ТПП(S)***

±2,0

-

- для ТПР(В)4 **

±3,0

-

- для ТСП, ТСМ

-

±0,5

Связь с ЭВМ

RS-232; RS-485, в зависимости от исполнения

Возможности программного обеспечения, поставляемого в комплекте с прибором

настройка всех параметров при помощи ЭВМ; получение информации об измеренной температуре, сохранение ее в удобном для дальнейшей обработки виде, в т.ч. стандартными средствами (MS-Excel, MS-Word); ряд других функций

Среда функционирования программного обеспечения

Windows 95, 98, 2000, XP 7, 8, 9,10

Система автоматического определения неисправностей

есть

Степень защиты, обеспечиваемую оболочкой ГОСТ 14254-2015.

IP40

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, °C

0...40

Питание

~220 В; 50 Гц

Ток потребления, мА, не более

46

Габаритные размеры, мм, не более

96х96х240

Масса, кг, не более

1,5

* характеристики адаптера интерфейса RS-485 см. "Система измерения температуры СИТ"

** конкретный тип датчика переключается с клавиатуры для всех каналов одновременно

*** погрешность нормируется с учетом погрешности внешнего компенсатора температуры холодных концов.

**** не требует компенсации холодных концов
Измерители температуры многоканальные МИТ-12
Измерители температуры многоканальные МИТ-12
Измерители температуры многоканальные МИТ-12

КОМПЛЕКТНОСТЬ:

  • многоканальный измеритель температуры МИТ-12 1 шт.;
  • устройство компенсации УК-2-1 ДДШ 2.821.156-01 (для МИТ-12 ТП) 1 шт.;

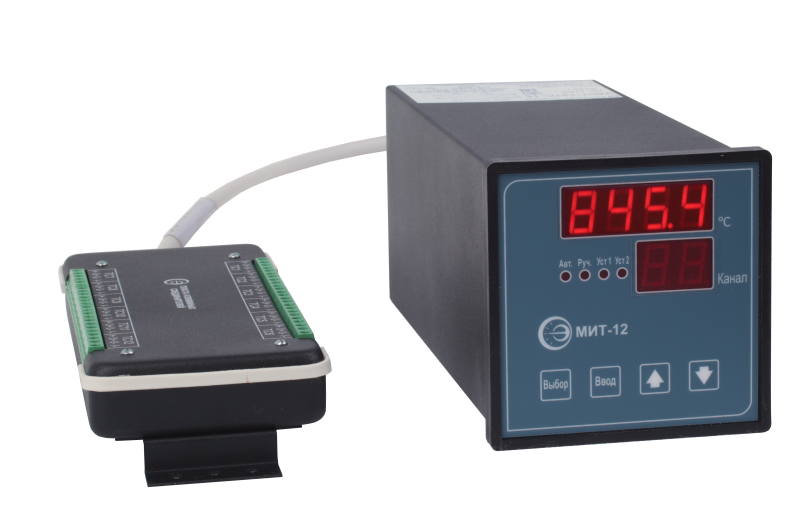

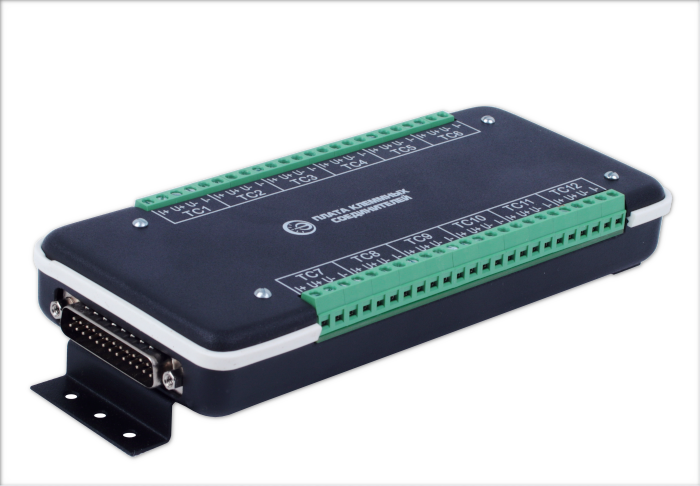

  • плата клеммных соединителей ДДШ 5.182.202 (для МИТ-12 ТС) 1 шт.;
  • кабель ДДШ 6.644.060:
    • (для МИТ-12ТП) 1 шт.;
    • (для МИТ-12ТС) 1 шт.;
  • кабель интерфейсный ДДШ 6.644.079 для связи прибора с компьютером (для МИТ-12 с интерфейсом RS-232) L=2 м.* 1 шт.;
  • программное обеспечение для интерфейса RS-232 с ЭВМ 643.02566540.00029-01 1 комплект;
  • адаптер интерфейса RS-485 ДДШ2.206.009-01 (для МИТ-12 с интерфейсом RS-485) 1 шт.;
  • руководство по эксплуатации ДДШ 2.821.155 РЭ 1 экз.

* - по отдельной заявке кабель может быть выполнен длиной до 15 метров.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
МИТ-12 для работы с ТС, с интерфейсом RS232 и наличием исполнительных реле:
«МИТ-12-ТС-11»



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«МИТ-12 ХХ - Х 1»

                      1      2   3

1. Тип датчика:

ТС - для работы с термометрами сопротивления

ТП - для работы с термопарами

2. Тип интерфейса:

1 - RS-232

2 - RS-485

3. Есть реле сигнализации
