Регуляторы температуры РТМ-3

Цена и срок изготовления
по запросу

предназначены для измерения, индикации и регулирования температуры различных объектов и могут применяться в промышленности, сельском хозяйстве, лабораторных исследованиях и т.п.



Регуляторы температуры РТМ-3

| ТУ 4211-002-02566540-2003



НАЗНАЧЕНИЕ:

Регуляторы температуры РТМ-3 предназначены для измерения, индикации и регулирования температуры различных объектов и могут применяться в промышленности, сельском хозяйстве, лабораторных исследованиях и т.п.



ВЫХОДНЫЕ УСТРОЙСТВА:
2 независимые контактные группы реле - ~ 242 В, 3 А



ОСНОВНЫЕ ФУНКЦИИ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РЕГУЛЯТОРОВ:

  • тип регулирования - позиционный;
  • режимы работы и значения уставок набираются с помощью трех кнопок, расположенных на лицевой панели;
  • сигнализация обрыва датчика с отключением нагрузки;
  • сигнализация выхода за границы диапазона измерения с отключением нагрузки;
  • значения измеряемой температуры и установок (не одновременно) отображаются на 3-х разрядном знаковом индикаторе;
  • повышенная помехоустойчивость.

Тип датчика

Диапазон измеряемых температур, °С

ТХА(K)

-80…+999

ТХК(L)

-80…+800

ТПП(S)

0…999

ТПР(B)

300…999

ТЖК(J)

-80…+999

ТСМ

-80…+200

ТСП

-80…+850

Унифицированный сигнал

диапазон вводится пользователем



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РТМ-3

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),

ТСМ (50М, 100М; W100=1,4280),

ТСП (50П, 100П; W100=1,3850, W100=1,3910)

унифицированный сигнал (0-5) мА,

(4-20) мА, (0-10) В

Вид индикации

цифровая светодиодная,

3 разряда (высота цифр 10 мм)

Разрешающая способность индикации, °С:

- для температур -80...0 °С

1

- для температур 0...99, 9 °С

0,1

- для температур от 100°С и выше

1

Основная абсолютная погрешность, °С, не более:

- для ТХК(L)

±5

- для ТХА(K), ТПП(S), ТПР(B), ТЖК(J)

±6

- для ТСМ

±2

- для ТСП

±3

Основная приведенная погрешность для унифицированных сигналов (0-5) мА,

(4-20) мА, (0-10) В, % от диапазона, не более

0,25

Число каналов измерения

1

Число каналов регулирования

2

Закон регулирования

2-х, 3-х позиционный

Уставки

2 независимых набора

Дискретность задания уставок, °С

1

Логика работы выходных устройств

прямой гистерезис ("нагрев")

Погрешность срабатывания выходных устройств,°С, не более

1

Индикация замыкания контактов выходных устройств

2 красных светодиода

Сохранение в энергонезависимой памяти

уставки и поправки

Степень защиты, обеспечиваемую оболочкой ГОСТ 14254-2015

IP54, IP20, в зависимости от исполнения

Материал корпуса

металл

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, °С

0…40

Питание

~ 220 В; 50 Гц

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более:

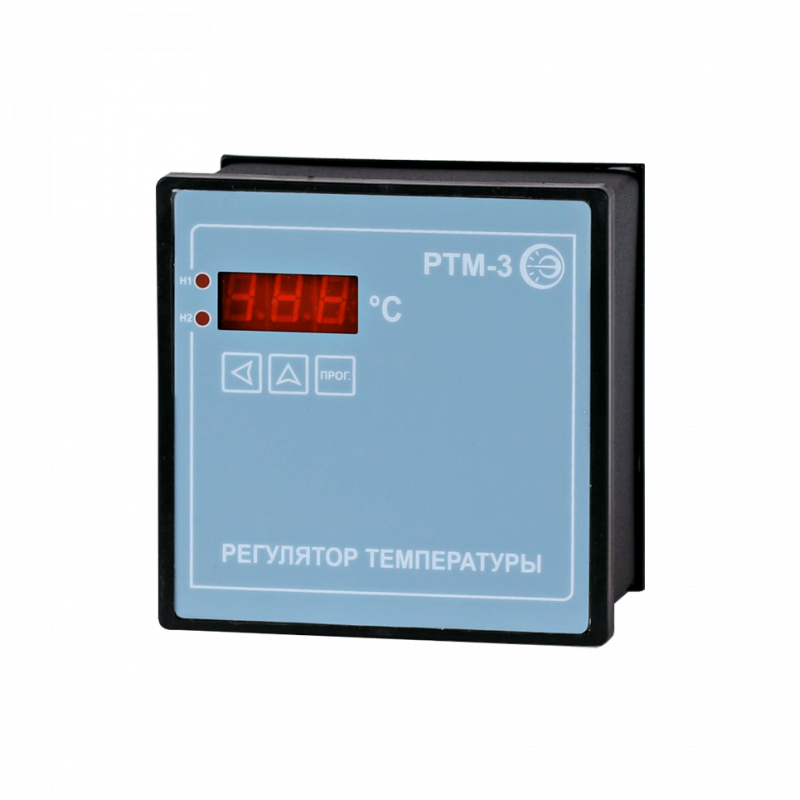

- для щитового исполнения

96х96х102

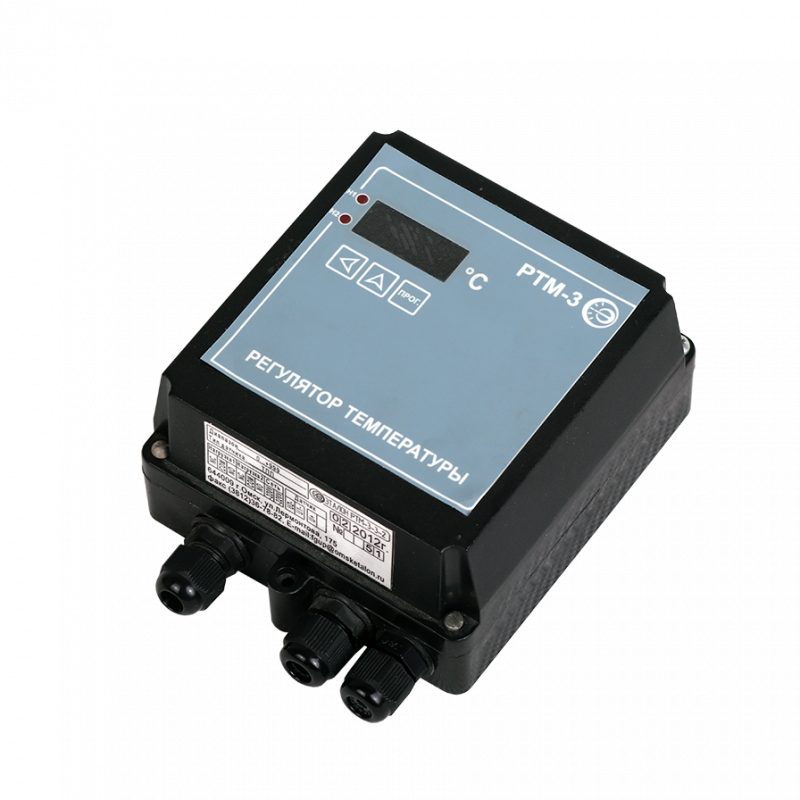

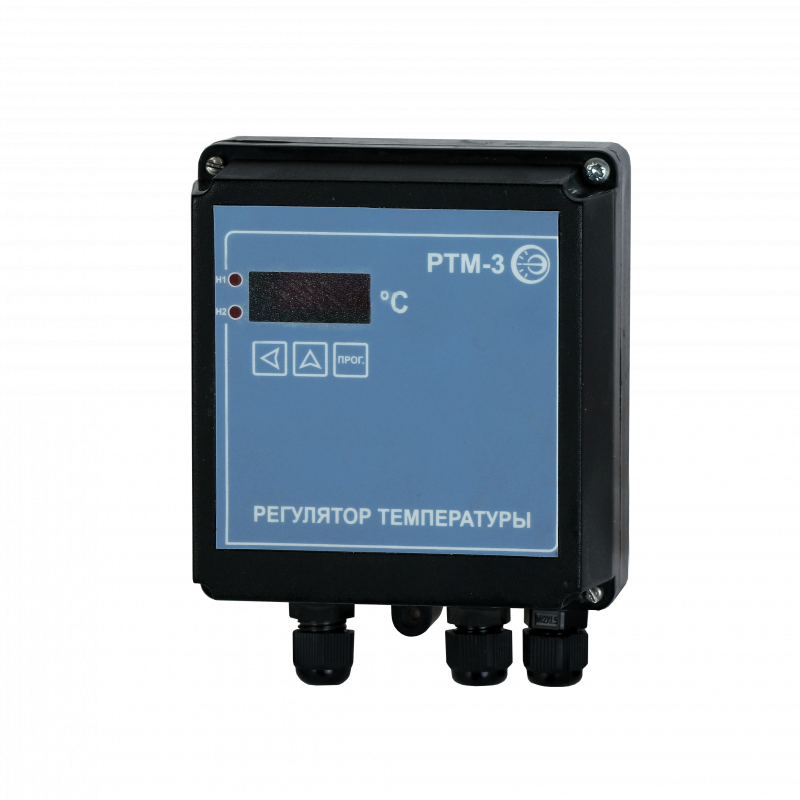

- для настенного исполнения

105х145х45

Размер окна для установки в щите, мм

91,5х91,5

Масса, кг, не более

0,5

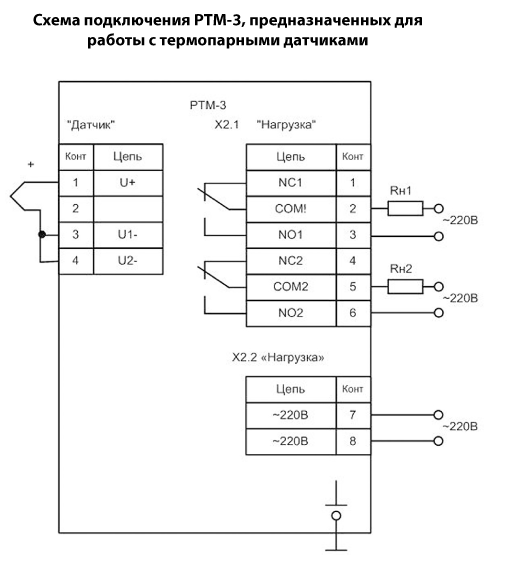

Регуляторы температуры РТМ-3

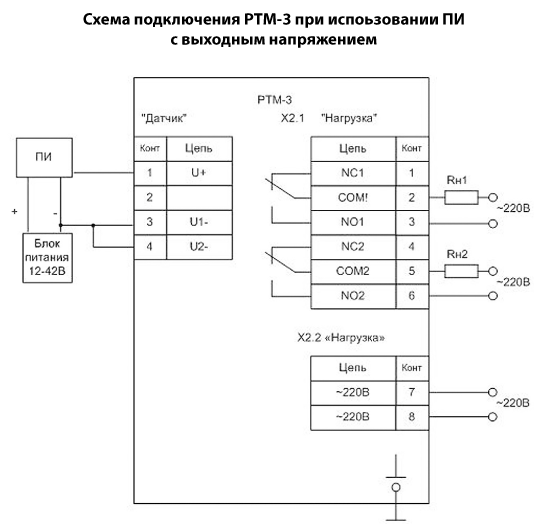

Регуляторы температуры РТМ-3

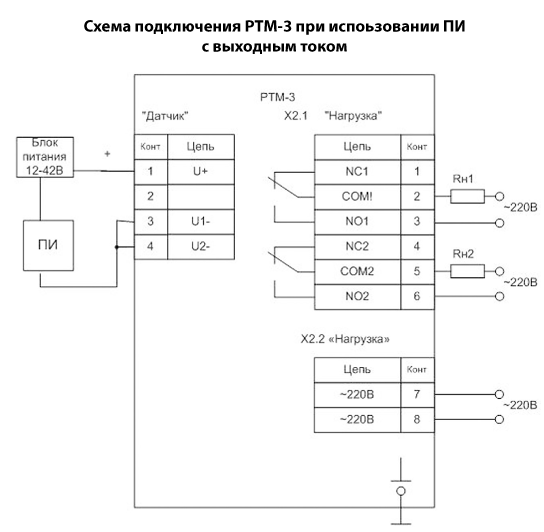

Регуляторы температуры РТМ-3

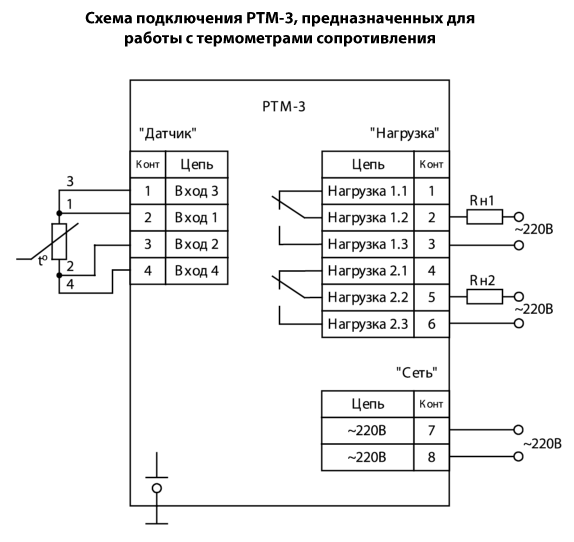

Регуляторы температуры РТМ-3
Поле для сертификатов:

Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 51099-12
https://fgis.gost.ru/fundmetrology/registry/4/items/363073



КОМПЛЕКТНОСТЬ:

  • РТМ-3;
  • комплект монтажных частей;
  • руководство по эксплуатации.



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
РТМ-3, предназначенный для работы с датчиком ТХА(К), степень защиты от проникновения твердых предметов и воды IP54
«Регулятор температуры РТМ-3-1-1»



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«РТМ-3 - Х - X»

  1    2

 1. Тип датчика:

 1 - ТХА(K);
 2 - ТХК(L);
 3 - ТПП(S);
 4 - ТПР(B);
 5 - ТСМ 50М, W100=1,4280;
 6 - ТСМ 100М, W100=1,4280;
 7 - ТСП 50П, W100=1,3910;
 8 - ТСП 50П, W100=1,3850;
 9 - ТСП 100П, W100=1,3910;
 10 - ТСП 100П, W100=1,3850;
 11 - ТЖК(J);
 12 - унифицированный (0-5) мА;
 13 - унифицированный (4-20) мА;

2. Степень защиты от проникновения твердых предметов и воды:

 0 - IP20, щитовое исполнение;
 1 - IP54, щитовое исполнение;
 2 - IP54, настенное исполнение
