Преобразователи термоэлектрические ТХА 9503, ТХК 9503

Скачать PDF
Цена и срок изготовления
по запросу

для измерения температуры жидких и газообразных химически неагрессивных сред, не разрушающих защитную арматуру.

| ТУ 4211-088-02566540-2010

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТХА 9503

ТХК 9503

диапазон измеряемых температур, °C

-40...+1200

-40...+600

номинальная статическая характеристика

ХА(К)

ХК(L)

класс допуска

2

показатель тепловой инерции, с

80

степень защиты от пыли и воды

IP55

материал защитной арматуры

Ст. 10Х23Н18, 12Х18Н10Т

исполнение рабочего спая

изолирован

диапазон условных давлений, МПа

0,4

устойчивость к вибрации

группа исп. N3

вид климатического исполнения

У2, N2

средняя наработка до отказа, ч

50 000

Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки ДДШ5.186.138.

Термоэлектрическая вставка, вышедшая из строя в процессе эксплуатации может меняться и заказываться отдельно.
Преобразователи термоэлектрические ТХА 9503, ТХК 9503
Преобразователи термоэлектрические ТХА 9503, ТХК 9503

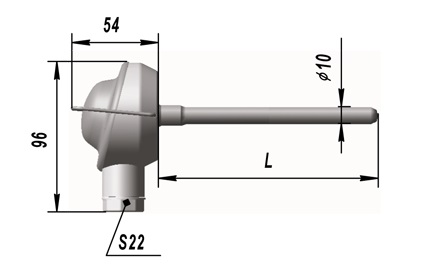

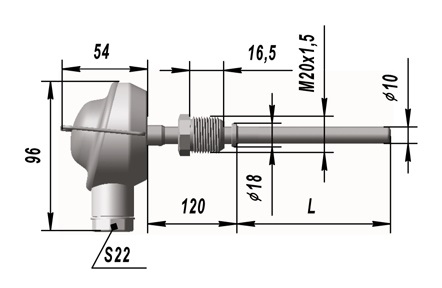

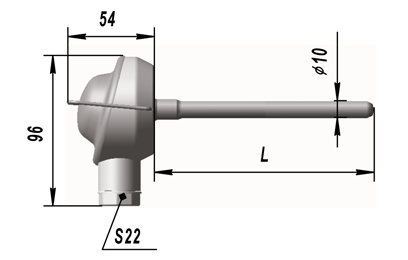

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

L, мм

Масса, кг

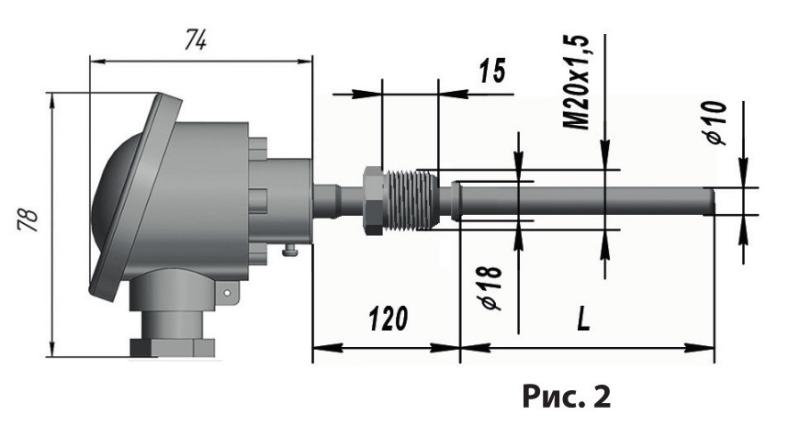

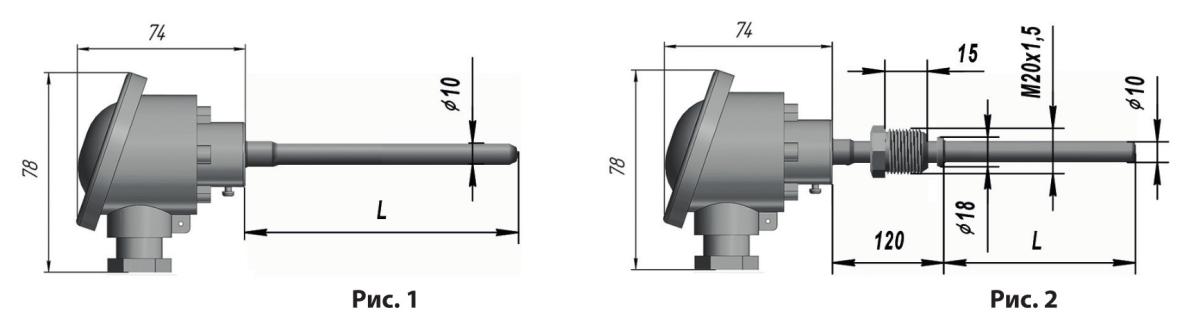

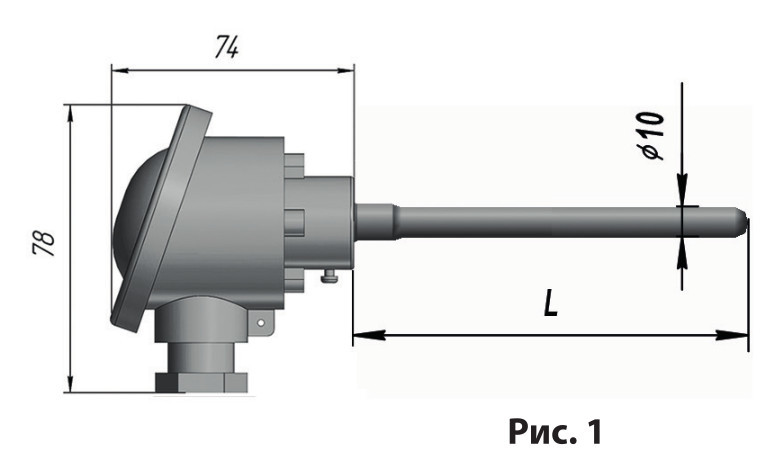

Рис.

Ру, МПа

Материал защитной арматуры

Диапазон измеряемых температур

ТХА

ТХК

-00

-01

320

0,52

1

0,4

12Х18Н10Т

-40…+600

-02



10Х23Н18

-40…+1200

-03

-04

500

0,56

12Х18Н10Т

-40…+600

-05



10Х23Н18

-40…+1200

-06

-07

800

0,66

12Х18Н10Т

-40…+600

-08



10Х23Н18

-40…+1200

-09

-10

1000

1,70

12Х18Н10Т

-40…+600

-11



10Х23Н18

-40…+1200

-12

-13

120

0,50

2

6,3

12Х18Н10Т

-40…+600

-14



10Х23Н18

-40…+1200

-15

-16

160

0,52

12Х18Н10Т

-40…+600

-17



10Х23Н18

-40…+1200

-18

-19

200

0,53

12Х18Н10Т

-40…+600

-20



10Х23Н18

-40…+1200

-21

-22

250

0,54

12Х18Н10Т

-40…+600

-23



10Х23Н18

-40…+1200

-24

-25

320

0,56

12Х18Н10Т

-40…+600

-26



10Х23Н18

-40…+1200

-27

-28

400

0,58

12Х18Н10Т

-40…+600

-29



10Х23Н18

-40…+1200

-30

-31

500

0,62

12Х18Н10Т

-40…+600

-32



10Х23Н18

-40…+1200

-33

-34

630

0,65

12Х18Н10Т

-40…+600

-35



10Х23Н18

-40…+1200

-36

-37

800

0,68

12Х18Н10Т

-40…+600

-38



10Х23Н18

-40…+1200

-39

-40

1000

0,74

12Х18Н10Т

-40…+600

-41



10Х23Н18

-40…+1200



Исполнение ТХА 9503

Исполнение тремовставки ДДШ5.186.138

-00;    -18

-00.01

-01;    -19

-00.02

-02;    -20

-00.03

-03

-02.01

-04

-02.02

-05

-02.03

-06

-03.01

-08

-03.02

-09

-03.03

-11

-04.03

-12

-07.01

-13

-07.02

-14

-07.03

-15

-08.01

-16

-08.02

-17

-08.03

-21

-09.01

-22

-09.02

-23

-09.03

-24

-10.01

-25

-10.02

-26

-10.03

-27

-11.01

-28

-11.02

-29

-11.03

-30

-12.01

-31

-12.02

-32

-12.03

-33

-13.01

-34

-13.02

-35

-13.03

-36

-14.01

-37

-14.02

-38

-14.03

-39

-15.01

-40

-15.02

-41

-15.03

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТХК 9503-04   У2   ТУ 4211-088-02566540-2010»

            1              2                        3

1. Тип и конструктивное исполнение

2. Вид климатического исполнения

3. Обозначение ТУ

Сопутствующие товары

Вставка термометрическая ДДШ5.186.138 для преобразователя термоэлектрического
Вставка термометрическая ДДШ5.186.138 для преобразователя термоэлектрического
Назначение с анансом:

для измерения температуры жидких и газообразных химически неагрессивных сред, не разрушающих защитную арматуру, а также в качестве термовставок, помещенных в защитную арматуру преобразователей, в частности для ТХА 9503, ТХК 9503, ТХА 1107 по рис.30
