Вставка термометрическая ДДШ5.186.138 для преобразователя термоэлектрического
для измерения температуры жидких и газообразных химически неагрессивных сред, не разрушающих защитную арматуру, а также в качестве термовставок, помещенных в защитную арматуру преобразователей, в частности для ТХА 9503, ТХК 9503, ТХА 1107 по рис.30
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ДДШ5.186.138 |
ТХА |
ТХК |
|
|
диапазон измеряемых температур, °C |
-40...+1200 |
-40...+600 |
|
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
|
класс допуска |
2 |
||
|
показатель тепловой инерции, с |
6 |
||
|
степень защиты от пыли и воды |
IP00 |
||
|
материал защитной арматуры |
ХН78Т, 12Х18Н10Т |
||
|
исполнение рабочего спая |
изолирован |
||
|
диапазон условных давлений, МПа |
0,4 |
||
|
вид климатического исполнения |
У3 |
||
|

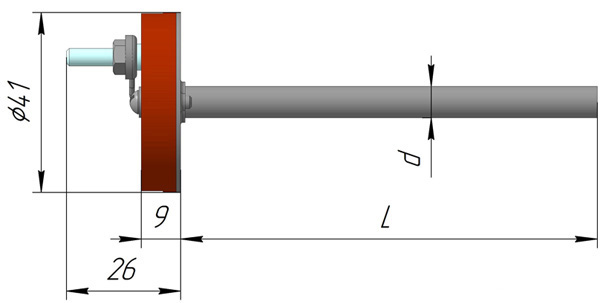

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ДДШ5.186.138 |
L, мм |
Масса, кг |
|
-00 |
345 |
0,113 |
|
-01 |
425 |
0,129 |
|
-02 |
525 |
0,149 |
|
-03 |
825 |
0,209 |
|
-04 |
1025 |
0,249 |
|
-05 |
1275 |
0,299 |
|
-06 |
1625 |
0,369 |
|
-07 |
265 |
0,097 |
|
-08 |
305 |
0,105 |
|
-09 |
395 |
0,123 |
|
-10 |
465 |
0,137 |
|
-11 |
545 |
0,153 |
|
-12 |
645 |
0,173 |
|
-13 |
775 |
0,199 |
|
-14 |
945 |
0,233 |
|
-15 |
1145 |
0,273 |
|
ДОПОЛНИ-ТЕЛЬНЫЙ НОМЕР ИСПОЛ-НЕНИЯ |
Рис |
d, мм |
НСХ |
Схема соеди-нения |
Диапазон измерений, °C |
Материал защитной арматуры |
|

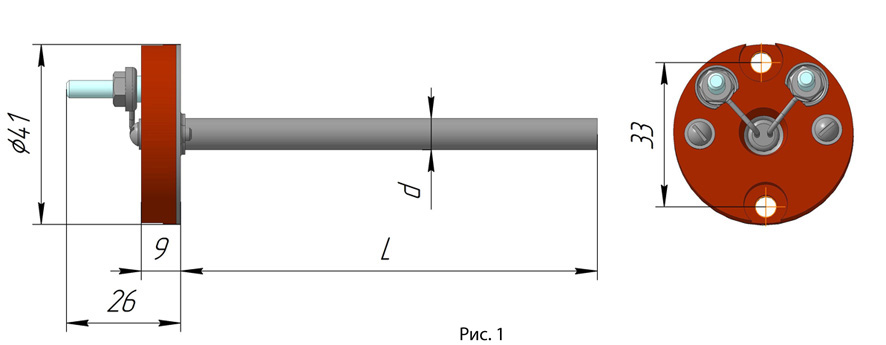

.01 |
1 |
6 |
ХА(К) |
Сх. 2 |
-40...+600 |
12Х18Н10Т |
|
.02 |
ХК(L) |
|||||
|
.03 |
ХА(К) |
-40...+1200 |
ХН78Т |
|||
|

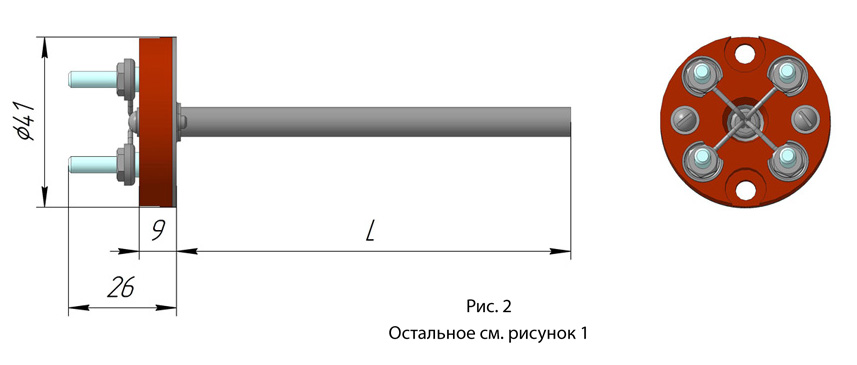

.04 |
2 |
7,2 |
ХА(К) |
Сх. 4 |
«Вставка термометрическая ДДШ5.186.138-12.04»
