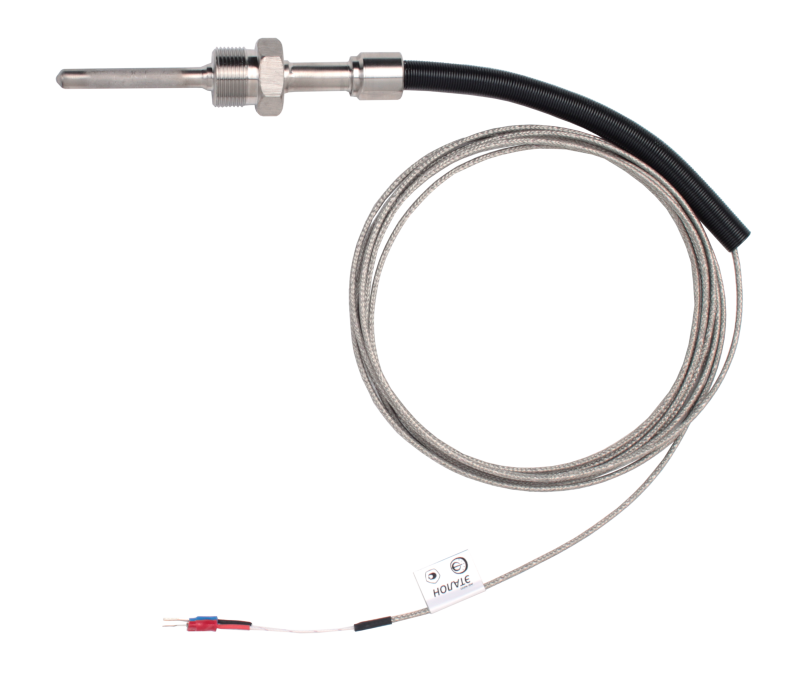

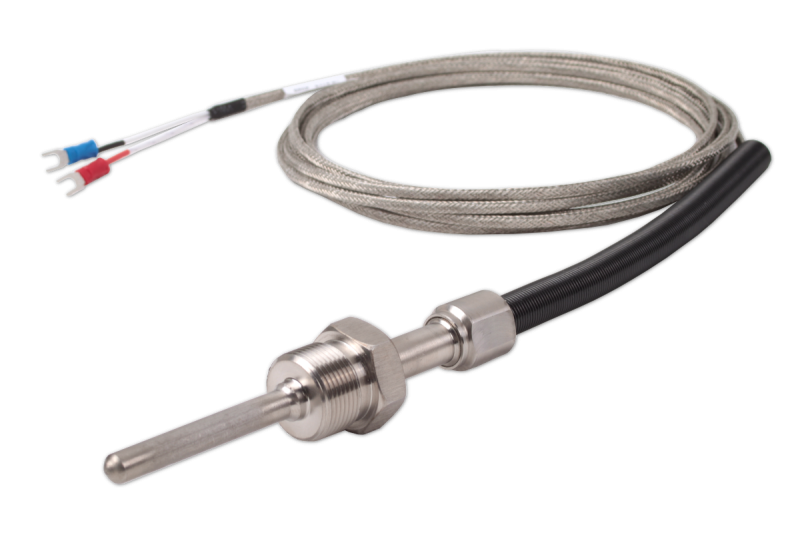

Преобразователи термоэлектрические ТХА 0308, ТХК 0308
для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 0308 |
ТХК 0308 |
|
диапазон измеряемых температур, °C |
-40...+800 |
-40...+600 |
|
номинальная статическая характеристика |
ХА(К) |
ХК(L) |
|
класс допуска |
2 |
|
|
показатель тепловой инерции, с |
12 (для d=8 мм); 18 (для d=10 мм) |
|
|
степень защиты от пыли и воды |
IP55 |
|
|
материал защитной арматуры |
Ст. 12Х18Н10Т 10Х23Н18 |
Ст. 12Х18Н10Т |
|
условное давление, МПа |
6,3 |
|
|

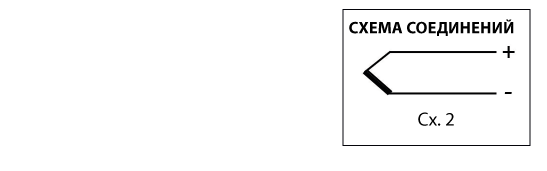

исполнение рабочего спая |
изолирован |
|
|
устойчивость к вибрации |
группа исп. N2 |
|
|
вид климатического исполнения |
У2, Т2 |
|
|
средняя наработка до отказа, ч |
35000 |
|
|

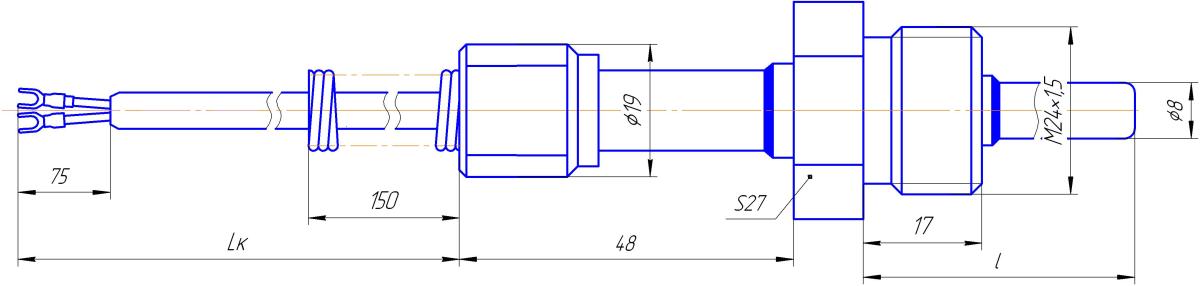

Рис.1 ТХА 0308, ТХК 0308 |
||
|
|
||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
|
|
d = 8 мм. |
d = 10 мм. |
|
|
-00 |
-20 |
50 |
|
-01 |
-21 |
60 |
|
-02 |
-22 |
80 |
|
-03 |
-23 |
100 |
|
-04 |
-24 |
120 |
|
-05 |
-25 |
160 |
|
-06 |
-26 |
200 |
|
-07 |
-27 |
250 |
|
-08 |
-28 |
320 |
|
-09 |
-29 |
400 |
|
-10 |
-30 |
500 |
|
-11 |
-31 |
630 |
|
-12 |
-32 |
800 |
|
-13 |
-33 |
1000 |
|
-14 |
-34 |
1250 |
|
-15 |
-35 |
1600 |
|
-16 |
-36 |
2000 |
|
-17 |
-37 |
2500 |
|
-18 |
-38 |
3150 |
|
-19 |
-39 |
4000 |
|
ДОПОЛНИ-ТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ к рис.1 |
Тип |
Материал защитной арматуры |
Диапазон измеряемых температур, °С |
|
.01 |
ТХА |
08Х18Н10Т |
-40...+600 |
|
.02 |
10Х23Н18 |
-40…+800 |
|
|
.03 |
ТХК |
08Х18Н10Т |
-40...+600 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ с -00 по -39 определяет размеры датчика.
ДОПОЛНИТЕЛЬНЫЙ НОМЕР ИСПОЛНЕНИЯ с .01 по .03 определяет тип, материал защитной арматуры и темпера
|

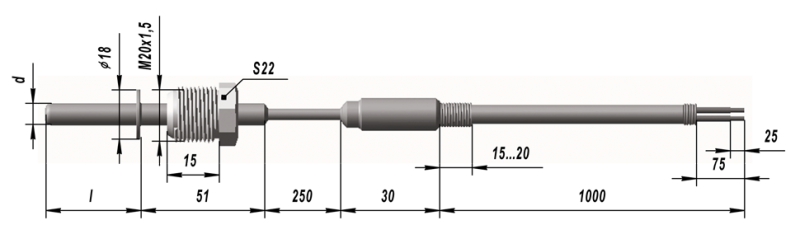

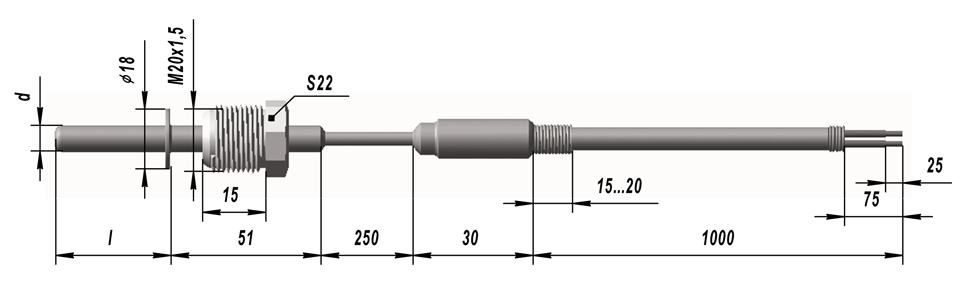

Рис.2 ТХА 0308. Материал защитной арматуры 12Х18Н10Т. Диапазон измеряемых температур -40…+600 °C |
|
|
|
|
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
l, мм |
|
d = 8 мм. |
|
|
-40 |
32 |
|
-41 |
40 |
|
-42 |
50 |
|
-43 |
60 |
|
-44 |
78 |
|
-45 |
80 |
|
-46 |
100 |
|
-47 |
120 |
|
-48 |
160 |
|
-49 |
200 |
|
-50 |
250 |
|
-51 |
320 |
|
-52 |
400 |
|
-53 |
500 |
|
-54 |
630 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХК 0308-01.03 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
«ТХА 0308 - 40 - 1000 ТУ 4211-088-02566540-2010»
1 2 3 4
1. Тип и конструктивное исполнение
2. Номер исполнения (длина монтажной части)
3. Длина кабеля, мм
4. Обозначение ТУ
