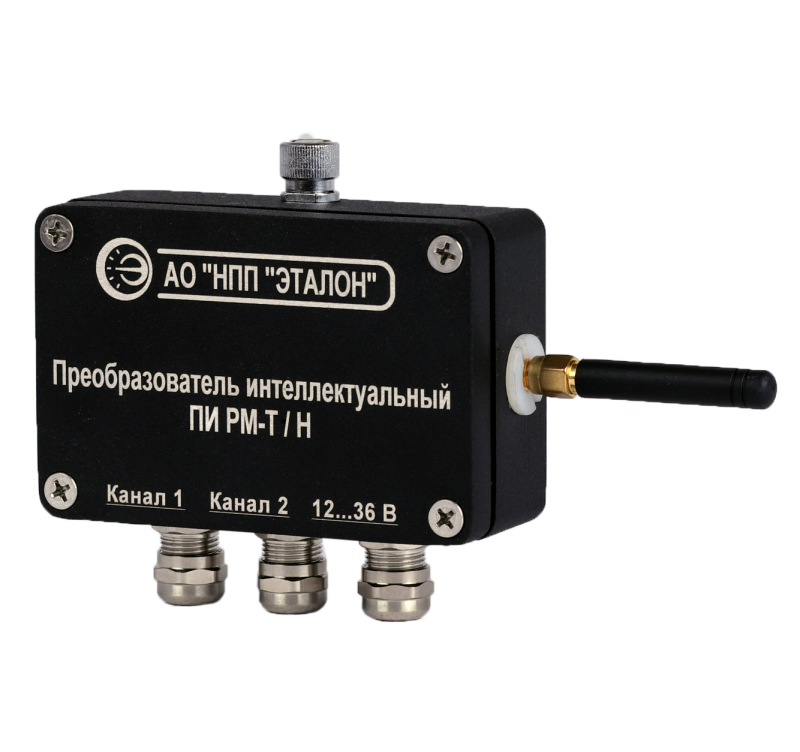

Преобразователи интеллектуальные с радиомодемом ПИ РМ

Цена и срок изготовления
по запросу
  • для измерения температуры с помощью подключенных термопар и термометров сопротивления;
  • для измерения других физических величин с помощью подключенных измерительных преобразователей с унифицированным выходным сигналом;
  • для передачи измеренных значений по радио-каналу на ПК с последующим графическим отображением и архивированием данных.

НАЗНАЧЕНИЕ:

преобразователь интеллектуальный с радиомодемом (далее ПИ РМ) предназначен для:

  • измерения температуры с помощью подключенных термопар и термометров сопротивления (модификация ТС/ТП);
  • измерения других физических величин с помощью подключенных измерительных преобразователей с унифицированным выходным сигналом (модификация Т/Н);
  • передачи измеренных значений по радио-каналу на ПК с последующим графическим отображением и архивированием данных.

ОСОБЕННОСТИ:

  • настройка и обновление ПО производится по радио-каналу;
  • дальность устойчивой радиосвязи до четырёх раз выше, чему у «Wi-Fi»;
  • сигнализация о выходе измеряемых величин за пределы заданных пороговых значений;
  • включение/отключение компенсации холодного спая термопар;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации изделия

ТС/ТП

Т/Н

Количество и типы каналов

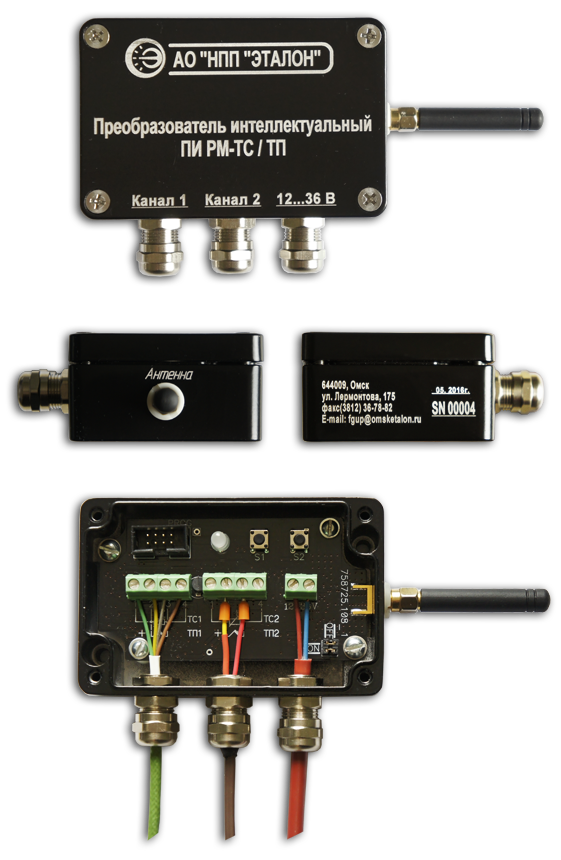

Два идентичных канала для подключения: термопар или термометров сопротивления (по 4-х проводной схеме подключения)

Два идентичных канала для подключения: внешних измерительных преобразователей с универсальным токовым выходом или универсальным выходом напряжения

Измеряемые физические величины

Температура

В зависимости от подключенных измерительных преобразователей (температура, давление, расход и т.д.)

Типы поддерживаемых датчиков/измерительных преобразователей

Термопары:

Любые измерительные преобразователи с унифицированным токовым сигналом 4..20 мА или сигналом напряжения 0-5В или 0-10В

ТПП(S)

0 … +1750 °C

ТПР(B)

+ 600 … +1800 °C

ТХК(L)

-100 … +800 °C

ТЖК(J)

-100 … +1200 °C

ТХА(К)

-100 … +1300 °C

Термометры сопротивления:

50П, 100П, Pt50, Pt100

-100 … +750 °C

50М, 100М

-100 … +200 °C

Основная приведённая погрешность измерения, не более

Для термопар типа ТПП(S), ТПР(B) – 0,5%

Для термопар остальных типов 0,2%

Для всех типов термометров сопротивления 0,2%

Для всех типов подключаемых измерительных преобразователей 0,2%

Рабочая температура окружающей среды, °С от

- 40 до + 70

Напряжение питания, В

постоянное от 12 до 36

Ток потребления, мА (не более)

100

Дальность устойчивой радиосвязи

На открытой местности — до 1000 метров.

Внутри зданий и сооружений дальность зависит от условий распространения радиосигнала (количества, размеров и материалов стен, перекрытий и т.д.)

Количество изделий в одной радиосети до

50

Количество радиосетей, работающих на разных частотных каналах, на одном или нескольких ПК

до 8

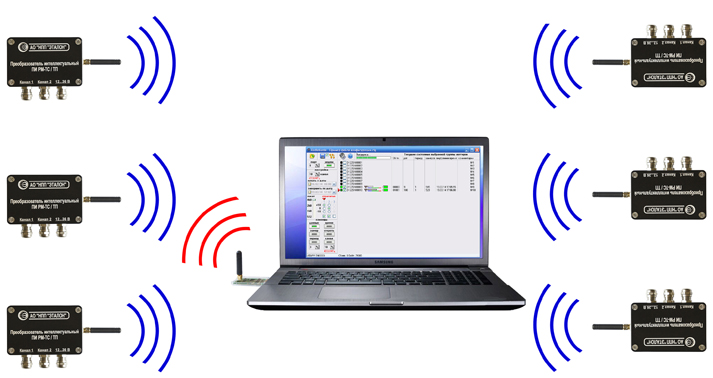

Количество ПИ РМ в одной измерительной сети – до 50 шт., с различными типами датчиков для измерения различных физических величин.

Преобразователи интеллектуальные с радиомодемом ПИ РМ
Преобразователи интеллектуальные с радиомодемом ПИ РМ

Посредством настройки программного обеспечения ПИ РМ могут быть сгруппированы количеством до 50 приборов в одну сеть типа «звезда».

Данное техническое решение позволяет одновременно контролировать состояние параметров объектов участвующих в различных технологических процессах и предупреждать оператора об изменение измеряемой физической величины, выходящей за пределы установленные пользователем.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Преобразователь интеллектуальный ПИ РМ - XХ», где:

XХ – модификация изделия:
00 - ТС/ТП — с подключением термопар и термометров сопротивления,
01 - Т/H — с подключением измерительных преобразователей с унифицированным выходным сигналом.



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Примечание

Преобразователь интеллектуальный с радиомодемом ПИ РМ

1 шт.



Руководство по эксплуатации МКСН.405544.028 РЭ

1 экз.



Паспорт МКСН.405544.028 ПС

1 экз



Антенна ВУ-433-01 МКСН.464659.001

1 шт.



Программное обеспечение МКСН.64302566540.00027

1 комплект



Кронштейн ALMF-001BK с винтом (Gainta)

2 шт.



Переходник USB/PM МКСН.467141.003

1 шт

По заявке потребителя
