НОВИНКИ!!!

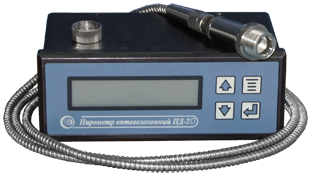

Пирометры-регуляторы оптоволоконные серии ПД-10
для массового применения в металлургии, машиностроении, химической промышленности.
Дипломом победителя городской выставки "ИННОВАЦИИ ГОДА-2007" награждено ОАО НПП "Эталон" в номинации "Лучшая инновация в промышленных технологиях" за оптоволоконный пирометр ПД-10
| ТУ 4211-070-02566540-2006
НАЗНАЧЕНИЕ:
Высокая степень защиты от электромагнитных помех позволяет использовать данный пирометр для измерения температуры в индукционных печах в диапазоне измеряемых температур 300...2500°С.
С помощью пирометров данной серии возможно построение системы регулирования температуры по ПИД-закону.
КРАТКОЕ ОПИСАНИЕ:
Конструктивно и функционально пирометр ПД-10 полностью аналогичен пирометру ПД-7. Дополнительно пирометр комплектуется блоком сканирования силовой сети с оптикоэлектронной развязкой. Выход управления нагрузкой предназначен для подключения к твердотельному реле, коммутирующему силовую цепь нагревателя. Твердотельное реле выбирается в зависимости от токов и напряжений нагрузки. Настройка параметров регулятора производится с ПЭВМ либо при помощи кнопок на лицевой панели прибора. Для задания коэффициентов ПИД-закона необходимы базовые знания теории регулирования.
|
ИСПОЛНЕНИЕ пирометра |
Диапазон измерений,°C |
Спектральный диапазон, мкм |
|
ПД-10-01 |
300...1000 |
0,9...1,7 |
|
ПД-10-02 |
500...2500 |
0,9...1,7 |
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- измерение температуры объектов
- контроль температуры объектов
- регулирования температуры объектов
- при проведении научных исследований

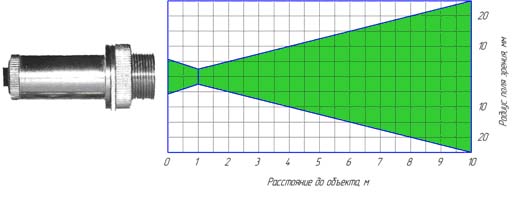

Диаграмма поля зрения пирометра ПД-10
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ПД-10-01 |
|
Основная погрешность |
± 5 ºС – в диапазоне 300…500 ºС ± 1% – в диапазоне свыше 500 ºС |
|
Разрешающая способность, °C |
0,01 |
|
Показатель визирования |
1:150 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Температура окружающей среды, °C |
5…50 |
|
Температура эксплуатации оптической головки оптоволоконного кабеля, ºC |
-20…150 |
|
Коррекция излучательной способности |
0.1-1.5, шаг 0,001 |
|
Габаритные размеры: |
|
|
- измерительного блока пирометра, мм |
160 х 68 х 96,3 |
|
- приемника оптического излучения, мм |
Ø 24 х 70 |
|
- кабель ДДШ6.649.000, не более, мм |
Ø 6 х 2000 |
|
ИСПОЛНЕНИЕ пирометра |
Диапазон измерений,°C |
Спектральный диапазон, мкм |
|
ПД-10-01 |
300...1000 |
0,9...1,7 |
|
ПД-10-02 |
500...2500 |
0,9...1,7 |
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«Пирометр ПД-10-ХХ»
где ХХ - исполнение ПД-10
КОМПЛЕКТНОСТЬ:
|
Наименование |
Кол-во |
Примечание |
|
Пирометр ПД-10 ДДШ2.820 020 |
1 шт. |
|
|
Руководство по эксплуатации ДДШ2.820.020 РЭ |
1 экз. |
|
|
Паспорт ДДШ2.820.020 ПС |
1 экз. |
|
|
Кабель ДДШ6.649.000 |
1 шт. |
Кабель оптоволоконный |
|
Кабель ДДШ6.644.090 |
1 шт. |
Кабель интерфейсный |
|
Кабель ДДШ6.644.121 |
1 шт. |
Кабель питания |
|
Кабель ДДШ6.644.125 |
1 шт. |
Кабель токового выхода |
|
Приемник ИК-излучения ДДШ5.869.003 |
1 шт. |
|
|
Блок питания стабилизированный 18 В |
1 шт. |
По заявке потребителя |
|
Блок гальванической развязки ДДШ5.109.031 ДДШ5.109.031-01 |
1 шт. |
220В 380В |
|
Программное обеспечение “Piro Visual” |
1 комплект |
CD-диск |
Вопросы - Ответы
Анна (не проверено)
Добрый день. Диапазон рабочих расстояний в м?
etalon
Добрый день, Анна!
В зависимости от какого расстояния находиться пирометр ПД-10 до объекта.
На 1 м (номинальное расстояние пирометра при котором пирометр проходит калибровку) будет 7мм.
На 2м. - 10мм
Расстояние до объекта приведено в Диаграмме поля зрения пирометра ПД-10 во вкладке "Технические характеристики" и также можно посмотреть в РЭ (вкладка "Техническая документация")
