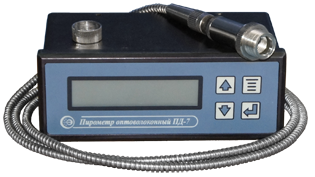

Пирометры оптоволоконные серии ПД-7

Цена и срок изготовления
по запросу

разработан для массового применения в  металлургии, машиностроении, химической промышленности. Предназначены для измерения температур расплавов металла, сыпучих веществ, твердых тел.

|  ГОСТ 28243-96 ТУ 4211-050-02566540-2005



НАЗНАЧЕНИЕ:

Пирометры серии оптоволоконные ПД-7 предназначены для измерения температур расплавов металла, сыпучих веществ, твердых тел.

КРАТКОЕ ОПИСАНИЕ:
Пирометры состоят из двух частей: оптической головки и блока обработки сигнала, соединенных между собой оптоволоконным кабелем, по которому от оптической головки к блоку обработки сигнала передается инфракрасное излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.

Оптическая головка и оптоволоконный кабель выдерживают температуру до 150°С (кратковременно - до 200°С). Оптическая головка и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей. Металлорукав из нержавеющей стали защищает оптоволоконный кабель от механических ударов и влияния агрессивной окружающей среды.

За счет того, что оптическая головка и блок обработки сигнала соеденены между собой оптоволоконным кабелем, длина которого может достигать десяти метров (в стандартном исполнении - 2 м), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку - в непосредственной близости от объекта контроля.

Гибкий оптоволоконный кабель и маленькие габариты оптической головки позволяют измерять температуру в труднодоступных местах.

Высокий показатель визирования пирометра (1:150) позволяет контролировать на расстоянии 1000 мм температуру участка поверхности диаметром 6 мм.



Оптические элементы прибора выполнены из кварцевого стекла. Оптоволоконный кабель отсоединяется от пирометра.

В случае контроля температуры в нескольких точках на объекте, можнопользоваться одним и тем же блоком обработки сигнала, поочередно соединяя его с оптическими головками, размещенными в нужных местах.



В ПИРОМЕТРАХ СЕРИИ ПД-7 ПРЕДУСМОТРЕНО:

  • связь с ЭВМ по интерфейсу RS-232;
  • выбор скорости измерений из ряда 1; 5; 10; 25 изм./c
  • включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
  • возможность изменения параметров цифрового фильтра;
  • одновременный аналоговый и цифровой выходы;
  • вывод результатов измерения в цифровом виде на ЭВМ;
  • токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
  • два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
  • лазерное целеуказание действительного поля зрения пирометра на поверхности объекта;
  • блокировка при помощи пароля кнопок управления для защиты от несанкционированного доступа к настройкам прибора;
  • индикация на ЭВМ температуры внутри прибора

Пирометр имеет уставку тревожной сигнализации. Уставка срабатывания ключа позволяет установить верхнее и нижнее значените температуры, при которой срабатывает логический ключ. Его можно использовать для сигнализации повышения и понижения температуры, а так же, при подключении к твердотельному реле, для регулирования температуры объекта.





ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

  • идентифицировать пирометр;
  • отображать текущее, минимальное и максимальное значение температуры;
  • задавать коэффициент коррекции излучательной способности;
  • сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
  • производить визуализацию измерений в виде графика в режиме реального времени;
  • вести непрерывную запись текущих измеренных значений в файл на жестком диске компьютера;
  • выводить графики или их фрагменты на принтер;
  • изменять параметры цифрового фильтра ПД-7 и скорость измерений;
  • настраивать токовый выход;
  • проводить подстройку пирометра;
  • и др.



         Диаграмма поля зрения пирометра ПД-7

Предприятие АО НПП "Эталон" 02.09.2005г. награждено дипломом I степени за лучший экспонат пирометр оптоволоконный ПД-7, представленный на Кузбасском международном угольном форуме.

9.06.2007г. на VII Международной выставке военной техники, технологий и вооружения сухопутных войск "ВТТВ-2007" г.Омск предприятие награждено золотой медалью за разработку и внедрение на рынке новых передовых технологий и оборудования за пирометр оптоволоконный ПД-7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПД-7-01

ПД-7-02

Диапазон измеряемых температур, °C

300...1000

500...2500

Спектральный диапазон, мкм

0,9...1,7

Показатель визирования

1:150

Номинальное рабочее расстояние, мм

1000±100

Диапазон рабочих расстояний, м

0,5...10

Вид индикации

ЖКИ, 10 разрядов, подсветка

Разрешающая способность индикации, °C

0,01

Основная погрешность, % , не более

0,5

Время установления выходного сигнала, мс, не более

80

Диапазон возможной установки коэффициента коррекции излучательной способности

0,100...1,500

Дискретность установки коэффициента коррекции излучательной способности

0,001

Связь с ЭВМ

RS-232

Частота обновления данных на индикаторе, раз/с

5

Температура эксплуатации оптической головки и оптоволоконного кабеля, °C

-20...+150 (кратковременно - до +200)

Температура окружающего воздуха блока обработки сигнала, °C

5…50

Выходы:



- стандартный токовый перестраиваемый, мА

0 – 5, 0 – 20, 4 – 20

- REG 1 (логический ключ)

5В,20мА

- REG 2 (логический ключ)

5В,20мА

Уставка тревожной сигнализации

звуковая, световая

Степень защиты от пыли и воды

IP00

Питание, В

18±0,5

Потребляемая мощность, Вт, не более

9

Габаритные размеры, мм, не более:



- блока обработки сигналов

160х68х96,3

- оптической головки

Ø24х70

- кабеля оптоволоконного ДДШ6.649.000, мм (стандартное исполнение)

Ø6х2000

Масса блока обработки сигналов, кг, не более

1



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр ПД-7-ХХ», где ХХ - исполнение ПД-7



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Примечание

Пирометр оптоволоконный ПД-7

1 шт.



Руководство по эксплуатации ДДШ2.820.014 РЭ

1 экз.



Паспорт ДДШ2.820.014 ПС

1 экз.



Методика поверки МП 2412-0008-2006

1 экз.



Приемник ИК ДДШ5.869.003

1 шт.



Кабель оптоволоконный ДДШ6.649.000*

1 шт.



Кабель ДДШ6.644.090

1 шт.

Кабель интерфейсный

Кабель ДДШ6.644.120

1 шт.

Кабель токового выхода

Кабель ДДШ6.644.121

1 шт.

Кабель питания

Блок питания стабилизированный 18 В

1 шт.

По заявке потребителя

Программное обеспечение “Piro Visual” 643.02566540.00007 – 01

1 комплект

CD-диск

Кронштейн ДДШ6.133.051

1 шт.



* - по согласованию возможна поставка кабеля длиной 2, 5 или 10 метров
