Пирометры прецизионные серии ПД-4

Скачать PDF
Цена и срок изготовления
по запросу

предназначены для высокоточного измерения и регулирования температуры твердых тел в диапазоне 800…2500°С

 Программное обеспечение на ПД-4

     | ТУ 4211-012-02566540-2004



НАЗНАЧЕНИЕ:

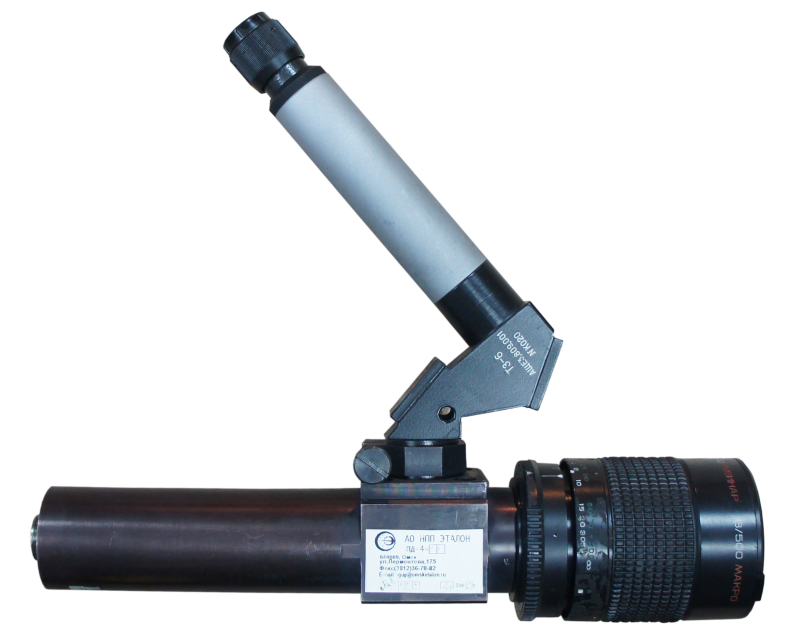

Пирометры прецизионные серии ПД-4 предназначены для высокоточного измерения и регулирования температуры твердых тел в диапазоне 800…2500°С.

Пирометры снабжены оптическим видоискателем (визирной трубой) и позволяют измерять температуру объектов диаметром от 10 мм (800…2500°С) и до 3,3 мм (1200…2500°С).

Управление работой пирометров и индикация измеренных значенийосуществляются при помощи ЭВМ.
Пирометры могут быть использованы для замены существующих оптических пирометров типа ЭОП-66, ЭОП-93.
Прецизионные стационарные пирометры серии ПД-4 благодаря высокому оптическому разрешению обеспечивают возможность измерения температуры малых объектов, высокоскоростной процессор позволяет обрабатывать и передавать на ПЭВМ и токовый выход до 20 измерений в секунду. Оптическая система наведения позволяет наблюдать область измерения температуры на фоне объекта контроля.

Пирометры прецизионные серии ПД-4 имеют исполнение ПД-4-06 - эталонный пирометр 1 разряда

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПД-4-01

ПД-4-02

ПД-4-03

ПД-4-04

ПД-4-05

Диапазон измерений, °C

1000...2500

800...2300

1200...2500

1000...2300

800...2500

Эффективная длина волны, нм

650±200

950±200

656,3±10

950±10

1550±200

Показатель визирования

1:100

1:300

1:100

Номинальное рабочее расстояние, мм

1000±100

420±50

Индикация

на ЭВМ

Разрешающая способность индикации, °C

0,001

Разрешающая способность*, °C до

0,01

Основная приведенная погрешность, % от диапазона, не более

0,5

0,25

0,5

Время установления выходного сигнала, мс, не более

50

Время установления рабочего режима, мин, не более

15

Диапазон возможной установки коэффициента коррекции излучательной способности

0,100...1,500

Дискретность установки коэффициента коррекции излучательной способности

0,001

Связь с ЭВМ

RS-232

Температура окружающего воздуха, °C

5...40

20±5

5...40

Питание, В

+(18±0,5)

Потребляемая мощность, Вт, не более

10

Габаритные размеры, мм, не более:

- пирометра

257х300х57

- блока питания

79х54х71

Масса пирометра, кг, не более

1,5

* при включении цифрового фильтра

В ПИРОМЕТРАХ СЕРИИ ПД-4 ПРЕДУСМОТРЕНО:

  • изменяемое фокусное расстояние;
  • связь с ЭВМ по интерфейсу RS-232;
  • выбор скорости измерений из ряда 1; 5; 10; 25; 50; 100 изм./c;
  • включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
  • возможность изменения параметров цифрового фильтра;
  • одновременный аналоговый и цифровой выходы;
  • вывод результатов измерения в цифровом виде на ЭВМ;
  • токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
  • выходной логический ключ (5В, 20мА) сигнализация обрыва токового выхода;
  • два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
  • индикация на ЭВМ температуры внутри корпуса прибора.

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

  • идентифицировать пирометр;
  • отображать текущее, минимальное и максимальное значение измеренной температуры;
  • задавать коэффициент коррекции излучательной способности;
  • сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
  • производить визуализацию измеренных значений в виде графика в режиме реального времени;
  • вести непрерывную запись измерений в файл на жестком диске;
  • выводить графики или их фрагменты на принтер;
  • изменять параметры цифрового фильтра ПД-4 и скорость измерений;
  • настраивать токовый выход;
  • проводить подстройку пирометра;
  • и др.

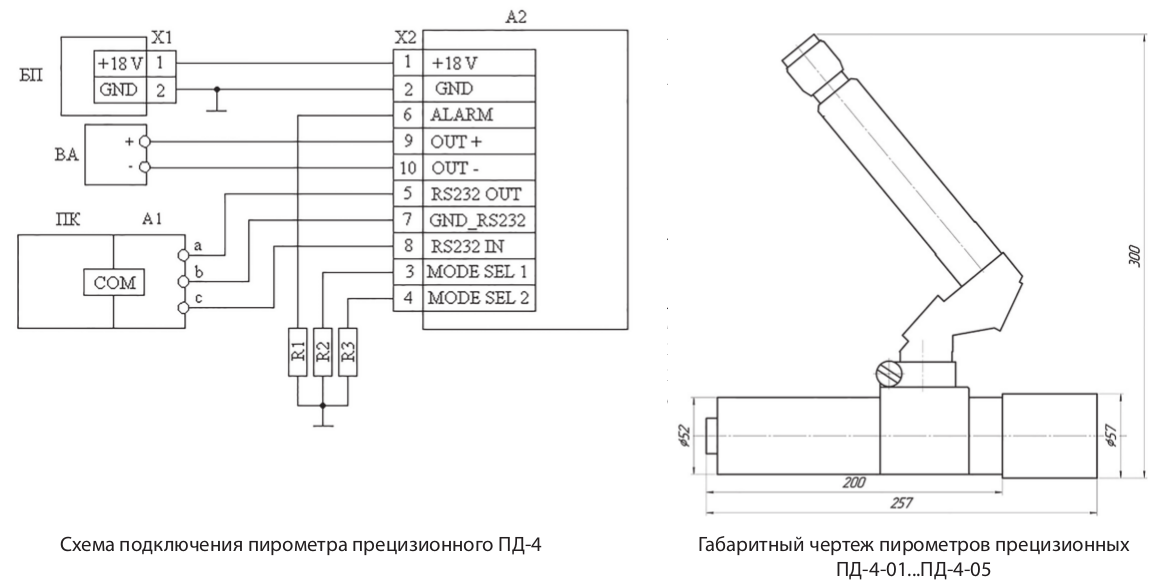

Пирометры прецизионные серии ПД-4

А1 – разъем для СОМ-порта кабеля ДДШ6.644.089 (из комплекта);
А2 – пирометр прецизионный ПД-4;
БП – блок питания стабилизированный (из комплекта);
ВА – миллиамперметр постоянного тока с погрешностью не более 0,05 % в диапазоне (0…20) мА, например, прибор комбинированный цифровой
В7-99 в режиме миллиамперметра;
ПК – IBM-совместимый компьютер с процессором, не хуже 486;
R1…R3 – резисторы типа С2-36-0.125-250 Ом ± 1 % при проверке работы выходных ключей пирометра, либо любая другая нагрузка с током потребления не более 20 мА при эксплуатации пирометра;
Х1 – разъем питания "+18V";
Х2 – розетка 2РМТ22КПН10Г1Б1В;
СОМ – любой из последовательных девятиконтактных портов ПК.

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр прецизионный ПД-4-ХХ»
ХХ - исполнение прибора



ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:
- монтажная арматура (держатель)



КОМПЛЕКТНОСТЬ:

Наименование

Кол-во

Пирометр прецизионный ПД-4 ДДШ2.820.011

1 шт.

Паспорт ДДШ 2.820.011 ПС

1 экз.

Руководство по эксплуатации на пирометр ДДШ2.820.011РЭ

1 экз.

Методика поверки ДДШ 2.820.011 Д3

1 экз.

Кабель ДДШ 6.644.089 для ПД-4-01… ПД-4-04, ПД-4-06

1 шт.

Кабель ДДШ 6.644.089-01 для ПД-4-05

1 шт.

Труба визирная Т3-6 1 шт. Светофильтр ДДШ3.900.008

1 шт.

Блок питания стабилизированный 18 В

по заявке потребителя

Программное обеспечение “Piro Visual” 643.02566540.00007 - 01

1 комплект
