Эталонные пирометры 1 разряда ПД-4-06

Цена и срок изготовления
по запросу

предназначены для высокоточного измерения и регулирования температуры твердых тел в диапазоне 800…2500С. Пирометры снабжены оптическим видоискателем (визирной трубой) и позволяют измерять температуру объектов диаметром от 10 мм (800…2500С) и до 3,3 мм (1200…2500С).



|  ТУ 4211-012-02566540-2004



НАЗНАЧЕНИЕ:

Пирометры эталонные ПД-4-06 1 разряда предназначены для высокоточного измерения и регулирования температуры в полостях образцовых излучателей в виде моделей абсолютно черного тела (АЧТ), ампул реперных точек, а также поверки рабочих пирометрических средств в диапазоне 1200…2500°С.

В этих пирометрах использованы специальные интерференционные фильтры для обеспечения узкого диапазона эффективных длин волн 656,3±10 нм.

КРАТКОЕ ОПИСАНИЕ:

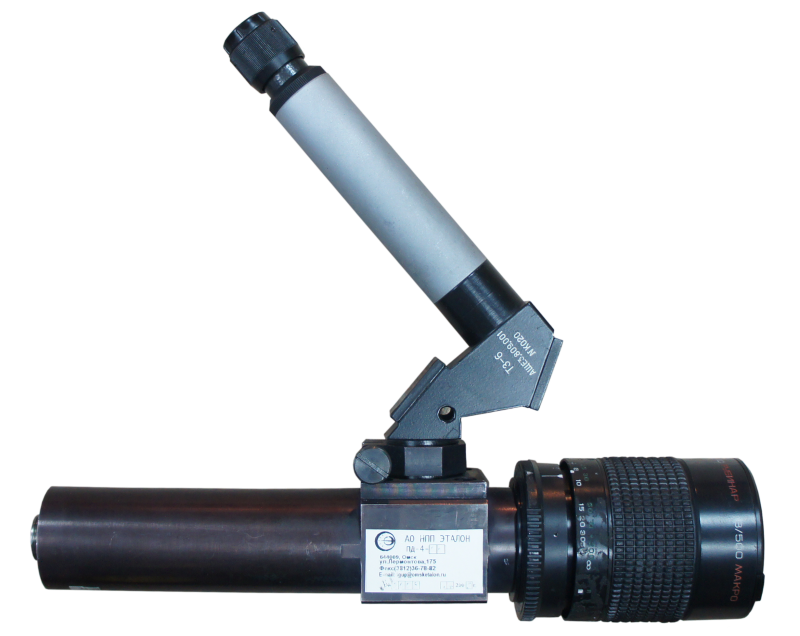

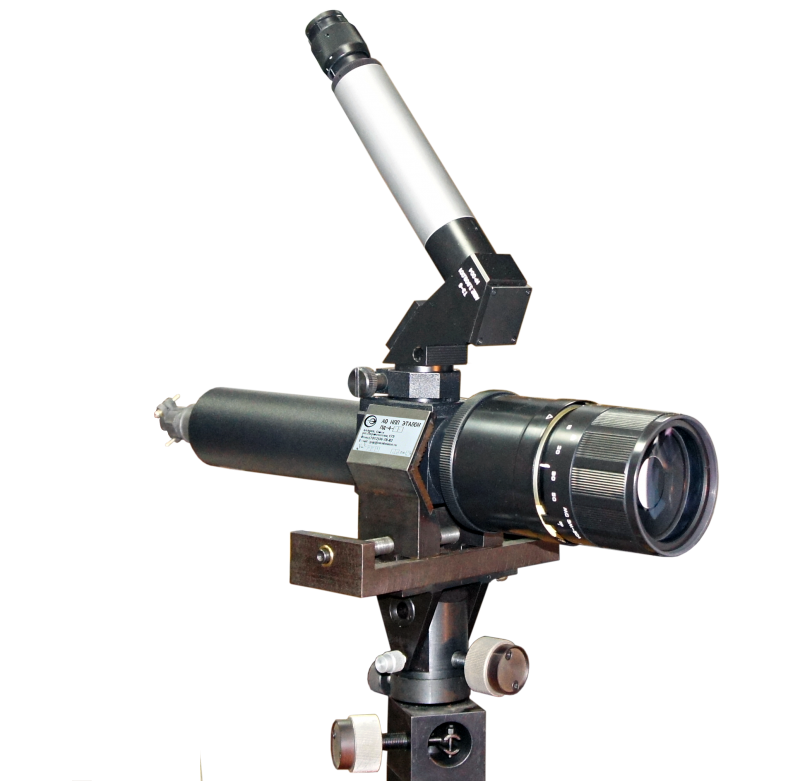

Пирометры снабжены оптическим видоискателем (визирной трубой) и позволяют измерять температуру объектов диаметром от 2мм.
Управление работой пирометров и индикация измеренных значений осуществляются при помощи ЭВМ.
Пирометры ПД-4-06 благодаря высокому оптическому разрешению обеспечивают возможность измерения температуры малых объектов, высокоскоростной процессор позволяет обрабатывать и передавать на ПЭВМ и токовый выход до 25 измерений в секунду. Оптическая система наведения позволяет наблюдать область измерения температуры на фоне объекта контроля.
Пирометры могут быть использованы для замены существующих оптических пирометров типа ЭОП-66, ЭОП-93.



В ПИРОМЕТРАХ СЕРИИ ПД-4-06 ПРЕДУСМОТРЕНО:

  • изменяемое фокусное расстояние;
  • связь с ЭВМ по интерфейсу RS-232;
  • выбор скорости измерений из ряда 1; 5; 10; 25 изм./c;
  • включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
  • возможность изменения параметров цифрового фильтра;
  • одновременный аналоговый и цифровой выходы;
  • вывод результатов измерения в цифровом виде на ЭВМ;
  • токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
  • выходной логический ключ (5В, 20мА) сигнализация обрыва токового выхода;
  • два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
  • индикация на ЭВМ температуры внутри корпуса прибора.



Возможности программного обеспечения
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

  • идентифицировать пирометр;
  • отображать текущее, минимальное и максимальное значение измеренной температуры;
  • задавать коэффициент коррекции излучательной способности;
  • сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
  • производить визуализацию измеренных значений в виде графика в режиме реального времени;
  • вести непрерывную запись измерений в файл на жестком диске;
  • выводить графики или их фрагменты на принтер;
  • изменять параметры цифрового фильтра ПД-4 и скорость измерений;
  • настраивать токовый выход;
  • проводить подстройку пирометра;
  • и др.

АНАЛОГИ: Пирометры инфракрасные IS 12-TSP, IGA 12-TSP. Фирма «LumaSense Technologies, Inc.», США. Фирма «IMPAC Infrared GmbH», Германия.

18 мая 2007 г. награжден золотой медалью "За единство измерений" на 3-ей специализированной выставке метрологического оборудования и средств измерений "Метрология 2007", г.Москва. Так же Вручено свидетельство о присвоении Знака качества, удостоверяющее, что Пирометр ПД-4 аттестовано на Знак качества по результатам экспертной оценки функциональных и метрологических характеристик, приведенных в приложении к настоящему Свидетельству.

10 февраля 2006г. награжден дипломом на V московской международной промышленной ярмарке MIF-2006.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПД-4-06

Диапазон измерений, °C

1200...2500

Эффективная длина волны, нм

656,3±10

Показатель визирования

1:500

Номинальное рабочее расстояние, мм

1000±100

Индикация

на ЭВМ

Разрешающая способность индикации, °C

0,001

Разрешающая способность*, °C до

0,01

Основная приведенная погрешность, % от диапазона, не более

0,2

Время установления выходного сигнала, мс, не более

50

Время установления рабочего режима, мин, не более

15

Диапазон возможной установки коэффициента коррекции излучательной способности

0,100...1,500

Дискретность установки коэффициента коррекции излучательной способности

0,001

Связь с ЭВМ

RS-232

Температура окружающего воздуха, °C

20±2

Питание

+(18±0,5) В

Потребляемая мощность, Вт, не более

10

Габаритные размеры, мм, не более:

- пирометра

379х310х82

- блока питания

79х54х71

Масса пирометра, кг, не более

1,5

* при включении цифрового фильтра

ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

«Пирометр прецизионный ПД-4-06»



КОМПЛЕКТНОСТЬ:

Кол-во

Пирометр прецизионный ПД-4-06 ДДШ2.820.011

1 шт.

Паспорт ДДШ 2.820.011 ПС

1 экз.

Руководство по эксплуатации на пирометр ДДШ2.820.011РЭ

1 экз.

Методика поверки ДДШ 2.820.011 Д3

1 экз.

Кабель ДДШ 6.644.089 для ПД-4-01…ПД-4-04, ПД-4-06

1 шт.

Кабель ДДШ 6.644.089-01для ПД-4-05

1 шт.

Труба визирная Т3-6

1 шт.

Светофильтр ДДШ3.900.008

1 шт.

Блок питания стабилизированный 18 В

1 шт.

Программное обеспечение “Piro Visual” 643.02566540.00007 - 01

1 комплект
