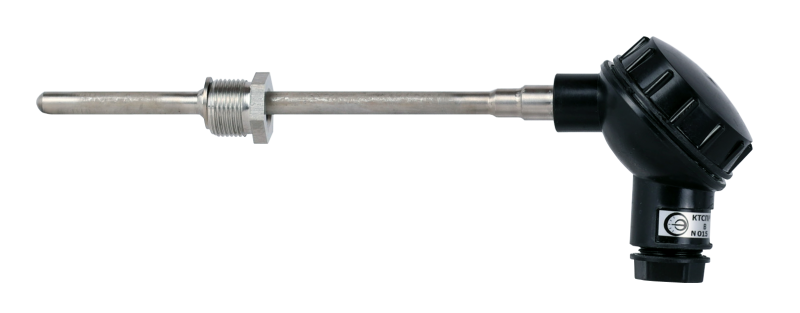

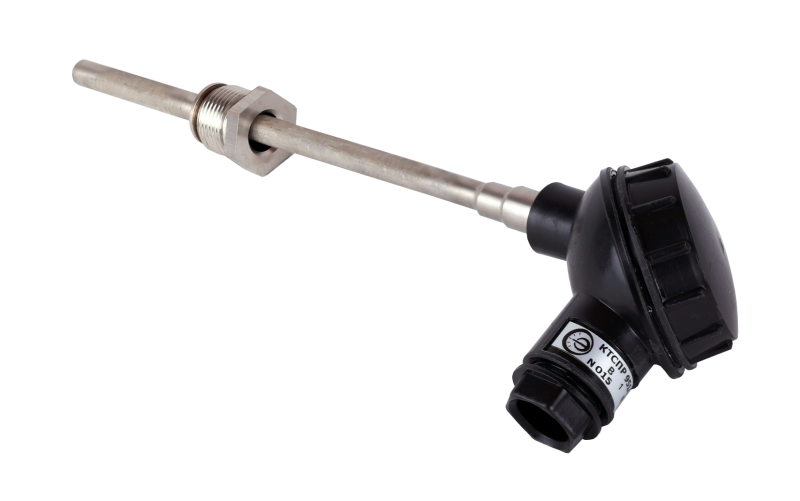

Комплект термопреобразователей сопротивления платиновых для теплосчетчиков КТСПР 9514

Цена и срок изготовления
по запросу

предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения.

    |  ТУ 50-95 ДДШ2.822.019 ТУ



НАЗНАЧЕНИЕ:
комплект термопреобразователей сопротивления, подобранных в пару, предназначен для измерения разности температур в открытых и закрытых системах теплоснабжения.
Комплект состоит из двух термопреобразователей сопротивления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • диапазон измеряемой разности температур 5...150 °С;
  • значения сопротивлений термопреобразователей сопротивления, входящих в комплект, при 0 °С (Ro), отличаются между собой на величину не более 0,01%;
  • значения W100 термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину не более 0,0001;
  • длина погружаемой части термопреобразователей сопротивления - 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 мм;
  • защищенность от воды и пыли со стороны выводов по ГОСТ14254 - IP54 (рис.1,2,3), IР00 (рис.4);
  • вероятность безотказной работы за 2000 ч - 0,98.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КТСПР 9514

диапазон измеряемых температур, °C

0…+155

номинальная статическая характеристика (НСХ)

50П; 100П; 500П; 1000П

класс допуска

А, B

время термической реакции, с

8; 20

степень защиты от пыли и воды

IP54, IP00

материал защитной арматуры

12Х18Н10Т

номинальное значение α, °Cˉ¹; (W100)

1,3910; 1,3850

диапазон условных давлений, МПа

0,1...25

устойчивость к вибрации

Группа исп.N3

вид климатического исполнения

ТВ1, ТВ2, Т0,32, Т3, У2, У3

По заявке потребителя возможно изготовление комплектов и отдельных термопреобразователей сопротивления других конструктивных исполнений.

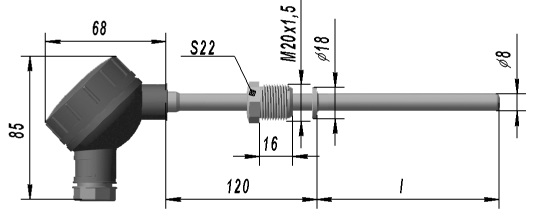

Рис. 1

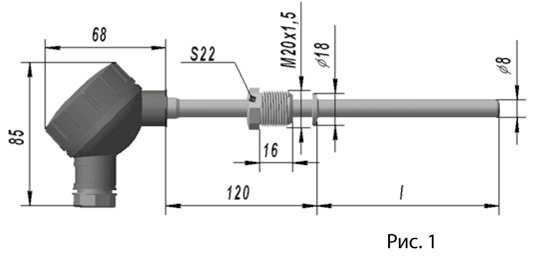

Рис. 2

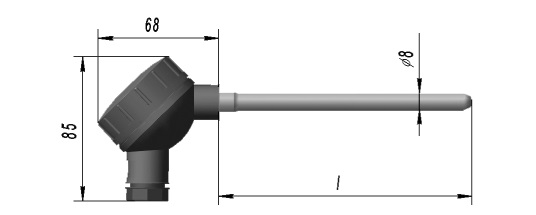

Рис. 3

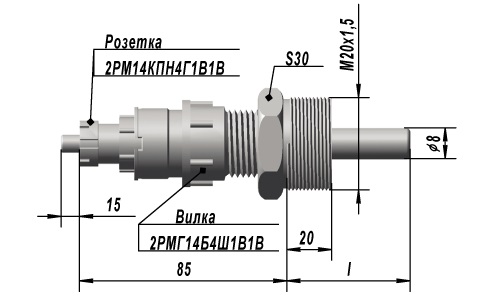

Рис. 4

Для установки может применяться защитная гильза ДДШ 6 236 009 для длин датчика 60, 80, 120 , 160, 200 мм.

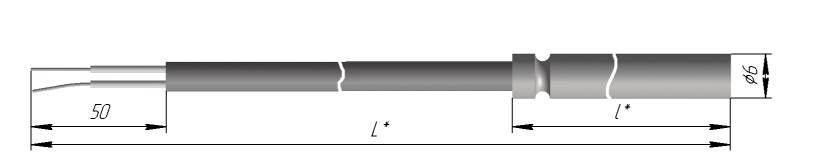

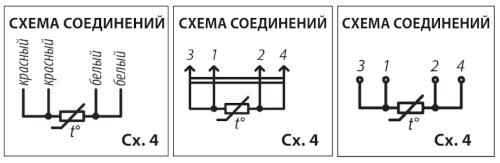

Для рис.4 - длина выводов по заказу. (По умолчанию L=2000мм)



СПОСОБЫ УСТАНОВКИ ДАТЧИКОВ КТСПР 9514 НА ОБЪЕКТЕ ПОСРЕДСТВОМ СТАНДАРТНЫХ ТРОЙНИКОВ ПО ГОСТ 8949-75

Комплект термопреобразователей сопротивления платиновых для теплосчетчиков КТСПР 9514
Комплект термопреобразователей сопротивления платиновых для теплосчетчиков КТСПР 9514

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

КТСПР 9514500ПW100В1320

         1                  2           3           4      5        6



1. Тип

2. НСХ

3. W100

4. Номинальное значение

5. Класс допуска

6. Номер рисунка

7. Длина погружаемой части
