Гильза защитная ДДШ6.236.009 НА Ру MAX 6,3 МПА

Цена и срок изготовления
по запросу

для установки ртутных и спиртовых термометров на объекте.

для предотвращения непосредственного воздействия термометрируемой среды на термоэлектрические преобразователи и преобразователи сопротивления при их монтаже в сосуды под давлением, на трубопроводы, паровые котлы или другие объекты.

Способ монтажа гильз на технологических трубопроводах или оборудовании зависит от диаметра трубопровода, конструктивных особенностей оборудования, места установки и габаритов гильзы. Одним из основных условий установки гильзы на технологическом трубопроводе является соблюдение требуемой глубины погружения от которой в значительной степени зависит точность измерения температуры средствами измерения, закрепленными в гильзе. Как правило, конец погружаемой части гильзы, в зависимости от закрепленного в ней средства измерения, должен размещаться от 5 до 70 мм ниже оси трубопровода (для термоэлектрических преобразователей – от 5 до 10 мм, для термопреобразователей сопротивления платиновых – от 10 до 70 мм, медных - от 25 до 30 мм).

При измерении температуры более 400°С гильзу следует устанавливать вертикально.

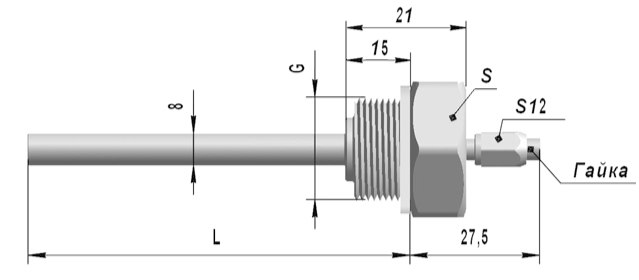

Гильза защитная ДДШ6.236.009 НА Ру MAX 6,3 МПА
Гильза защитная ДДШ6.236.009 НА Ру MAX 6,3 МПА

Гильза защитная 035, L=100 мм, материал гильзы - сталь 12Х18Н10Т:
«Гильза защитная 035-01.01»
