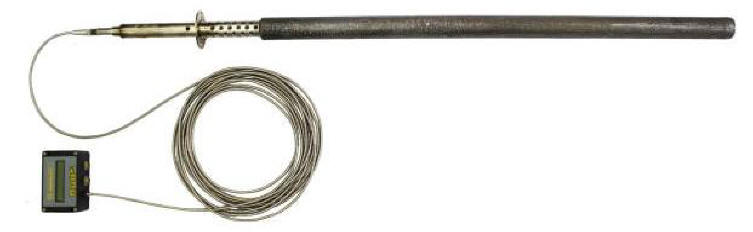

ИК-термопреобразователь стационарный ИКТС

Цена и срок изготовления
по запросу

предназначен для измерения температуры воздушных и газообразных сред, расплавов цветных металлов в диапазоне 400...1400 °С (в зависимости от типа чехла)

ИК-термопреобразователь стационарный ИКТС

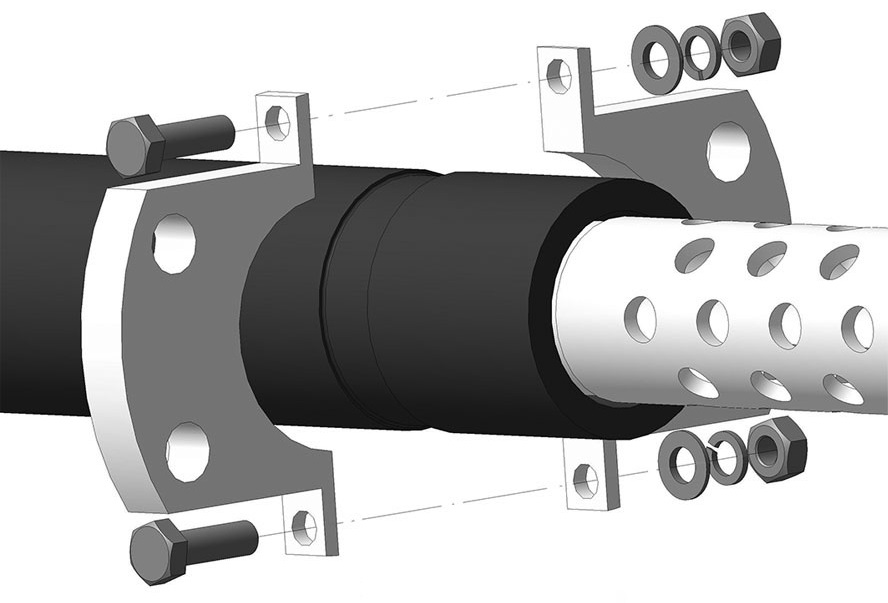

Рисунок 4. Крепежные части (скобы, болты) применяются для ИКТС с чехлом из карбида кремния (по рис.3)



НАЗНАЧЕНИЕ:

ИК-термопреобразователь стационарный (ИКТС) предназначен для измерения температуры воздушных и газообразных сред, расплавов цветных металлов в диапазоне 400...1400 °С (в зависимости от типа чехла).



ДОСТОИНСТВА ИК-ТЕРМОПРЕОБРАЗОВАТЕЛЯ:

  • в случае износа замене подлежит только чехол, стоимость которого существенно ниже стоимости термоэлектрических датчиков, как платиновой группы, так и ХА типа;
  • инерционность преобразователя существенно ниже традиционных датчиков, так как чехол пустой;
  • при проведении очередной поверки нет необходимости демонтировать чехол, достаточно отсоединить приемник ИК-излучения от чехла, и поверить прибор непосредственно как пирометр. Это особенно важно, если, например, объект нежелательно разгерметизировать, внутри находятся ядовитые вещества и т.п.
  • так как в преобразователе нет драгоценных металлов, он не представляет большого соблазна для хищения.
  • в комплекте с пирометром ПД-5 может быть использован в качестве прямой замены большинства типов термопар, т.к. в пирометре ПД-5 реализована схема имитации термопарного выхода (см. ниже).

ИКТС с чехлом из карбида кремния (рис.3) предназначен для измерения температуры в электрических и газовых печах в диапазоне 400...1400 °С.

При использовании в комплекте с пирометром ПД-5 (см таблицу 3) может быть использован в качестве прямой замены большинства типов термопар, т.к. данный пирометр позволяет имитировать сигналы стандартных термопар.





В пирометре ПД-5 реализована схема имитации термопарного выхода. Температура, измеренная с помощью ИК-термопреобразователя, пересчитывается в значение термо-ЭДС для любого из 13 типов термопар, и напряжение соответствующей амплитуды выдается на контакты разъема. При замене штатной термопары на ИК-термопреобразователь нет необходимости заменять существующую систему контроля/регулирования, можно подключить пирометр к имеющемуся оборудованию.

Пирометры ПД-5, ПД-6 имеют ключ двухпозиционного регулирования, который может управлять внешним твердотельным реле. Таким образом можно осуществлять регулирование температуры или, например, отключить горелку котла при перегреве и т.п.

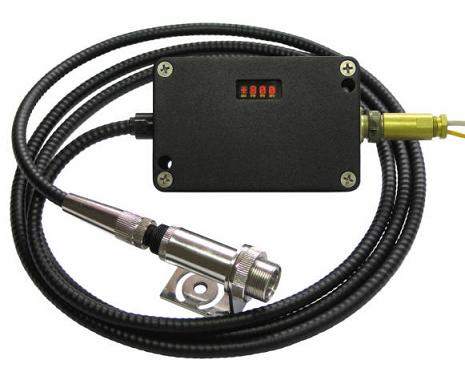

Пирометр ПД-5

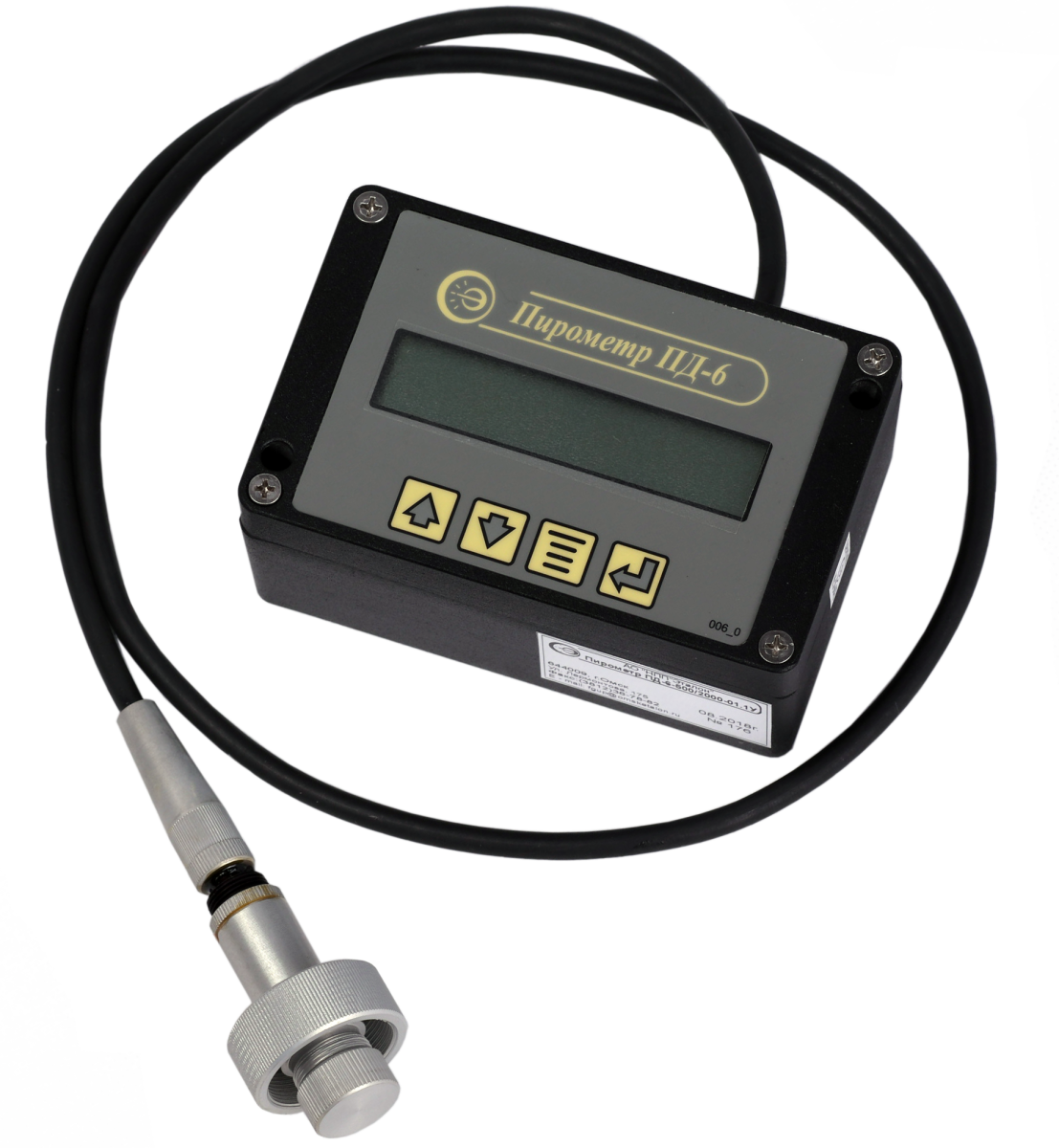

Пирометр ПД-6 настенное исполнение



Таблица 1 – Материал и применение ИКТС

Рисунок

Материал чехла

Диапазон температур, ˚С

НАЗНАЧЕНИЕ

1

Сталь 15Х25Т

400…1200

Неагрессивные воздушные и газообразные среды, неразрушающие арматуру

2

Термопарный чехол

400…1250

Расплав цветных металлов

3

Газоплотный карбид кремния

400…1400

Электрические и газовые печи, химически агрессивные среды с высокой температурой



Таблица 2 - КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ИК-термопреобразователя

Тип

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

Номер рисунка конструкции

Длина чехла L1 , мм

Длина монтажной части (Сталь 12Х18Н10Т) L2 ,мм

Тип пирометра

ИКТС

1

490, 790, 990, 1240, 1590, 1990

200

ПД-5, ПД-6

2

500

400, 500, 600, 700, 800, 900, 1000

3

500, 600, 700, 800, 900, 1000

300



Таблица 3 – Исполнения пирометра ПД-5

КОНСТРУК-ТИВНЫЕ ИСПОЛНЕНИЯ

Температур-ный диапазон, ˚С

Тип выходных сигналов

Длина опто-волоконного кабеля, м

0.02

400…1400

токовый выход (или имитация термопары);

RS-232

2

0.05

5

0.10

10

1.02

RS-232; ключ регулирования

2

1.05

5

1.10

10

2.02

токовый выход (или имитация термопары); ключ регулирования

2

2.05

5

2.10

10



Таблица 4 – Исполнения пирометра ПД-6

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

Температурный диапазон, ˚С

Длина оптоволоконного кабеля, м

300/1000-01

300…1000

1

300/1000-02

2

300/1000-05

5

400/1400-01

400…1400

1

400/1400-02

2

400/1400-05

5

500/2000-01

500…2000

1

500/2000-02

2

500/2000-05

5

Таблица 2 - КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ИК-термопреобразователя

Тип

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

Номер рисунка конструк-ции

Длина чехла L1, мм

Длина монтажной части (Сталь 12Х18Н10Т) L2 ,мм

Тип пирометра

ИКТС

1

490, 790, 990, 1240, 1590, 1990

200

ПД-5, ПД-6

2

500

400, 500, 600, 700, 800, 900, 1000

3

500, 600, 700, 800, 900, 1000

300



Таблица 3 – Исполнения пирометра ПД-5

КОНСТРУК-ТИВНЫЕ ИСПОЛНЕНИЯ

Темпера-турный диапазон, ˚С

Тип выходных сигналов

Длина оптоволо-конного кабеля, м

0.02

400…1400

токовый выход (или имитация термопары);

RS-232

2

0.05

5

0.10

10

1.02

RS-232; ключ регулирования

2

1.05

5

1.10

10

2.02

токовый выход (или имитация термопары); ключ регулирования

2

2.05

5

2.10

10



Таблица 4 – Исполнения пирометра ПД-6

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

Температурный диапазон, ˚С

Длина опто-волоконного кабеля, м

300/1000-01

300…1000

1

300/1000-02

2

300/1000-05

5

400/1400-01

400…1400

1

400/1400-02

2

400/1400-05

5

500/2000-01

500…2000

1

500/2000-02

2

500/2000-05

5

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

1. ИКТС -1-990-200-ПД-5-0.05 МКСН.418456.005 ТУ
2. ИКТС -2-500-700-ПД-6-400/1400-02 МКСН.418456.005 ТУ

В случае заказа ИК-термопреобразователя без пирометра в соответствующих позициях поставить прочерк.



ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:

"ИКТС - Х - Х - Х - Х - Х  МКСН.418456.005 ТУ";

               1   2    3   4    5                6

1. Обозначение технических условий

2. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ пирометра (см. таблицы 3, 4)

3. Тип пирометра (ПД-5 или ПД-6)

4. Длина монтажной части L2, мм (см. таблицу 2)

5. Длина чехла L1 , мм (см. таблицу 2)

6. Номер рисунка конструкции (1...3)
