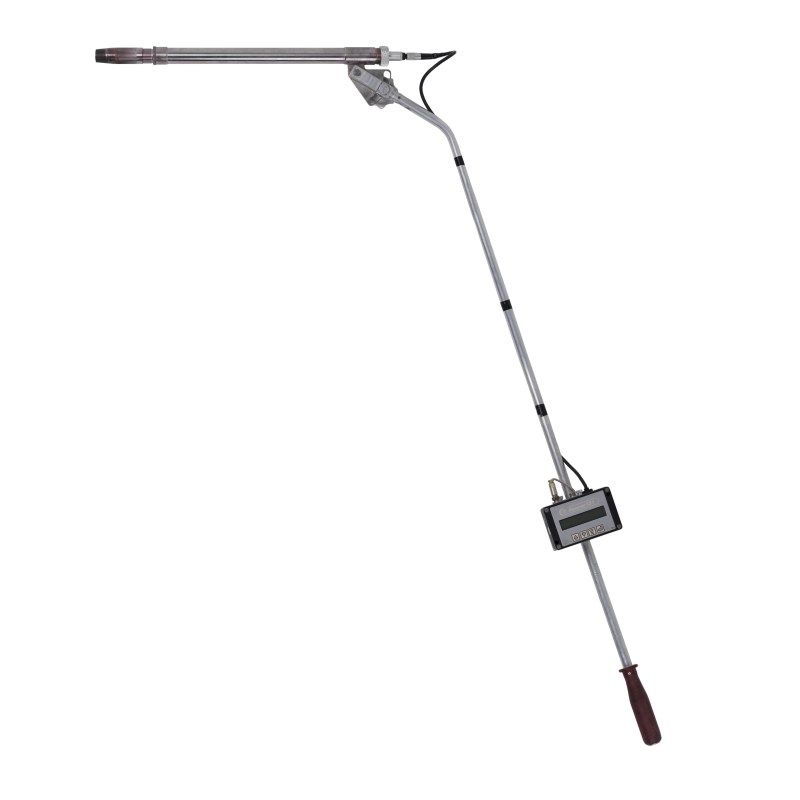

ИК-термопреобразователь переносной ИКТП

НАЗНАЧЕНИЕ:

ИК-термопреобразователь переносной ИКТП (далее – ИК-термопреобразователь) предназначен для измерения температуры расплавов черных и цветных металлов с помощью чехла, погружаемого в расплав. ИК-термопреобразователь может использоваться взамен термоэлектрических преобразователей, работающих в диапазоне от 500 до 1700 ºС.

ИК-термопреобразователь переносной ИКТП выпускается в конструктивных исполнениях, приведенных в таблице 1.

УСТРОЙСТВО И РАБОТА ИК-ТЕРМОПРЕОБРАЗОВАТЕЛЯ:
Принцип действия ИК-термопреобразователя переносного ИКТП основан на зависимости энергетической яркости теплового излучения объекта от его температуры.

Излучательная способность расплавов металлов зависит от многих факторов: от марки металла, от наличия оксидной пленки на поверхности зеркала расплава, от температуры и т.д.
Для устранения вышеперечисленных факторов, влияющих на показания температуры, в расплаве металла с помощью специального чехла формируется полость с коэффициентом излучательной способности близкой к модели АЧТ. Это повышает точность измерений пирометрическим способом.

Учитывая, что в ИК-термопреобразователе ИКТП-1, предназначенном для измерения температуры расплавов черных металлов, применяется кварцевый оптически прозрачный в диапазоне от 300 до 2500 нм чехол, пирометр ПД-6-500/2000-01.1 У (далее – пирометр), фактически "смотрит" непосредственно сквозь него в полость, образованную в расплаве металла. Это существенно снижает время термической реакции измерений до 4-10 секунд с момента погружения в расплав и повышает точность измерений.

Для измерения температуры расплавов цветных металлов применяется ИК-термопреобразователь ИКТП-2 со специальным керамическим чехлом, который также погружается в расплав, образуя модель АЧТ, и пирометр "смотрит" непосредственно в дно чехла. Это существенно повышает точность измерений.
Поток излучения, поступающий от полости, сформированной чехлом, воспринимается линзовой оптической системой приемника ИК-излучения и направляется по оптоволоконному кабелю на датчик. Датчик преобразует энергию излучения в электрический сигнал. Сигнал с датчика усиливается и преобразуется в цифровой код.
Цифровой код поступает в блок цифровой обработки, где происходит вычисление и индикация температуры объекта.

При измерении температуры расплавов металлов с помощью ИК-термопреобразователя на пирометре выставляется значение излучательной способности, равное 0,99.
Чехол погружается перпендикулярно зеркалу расплава металла на глубину (180±30) мм. Кварцевый чехол является одноразовым, чехлы из керамики применяются многократно.

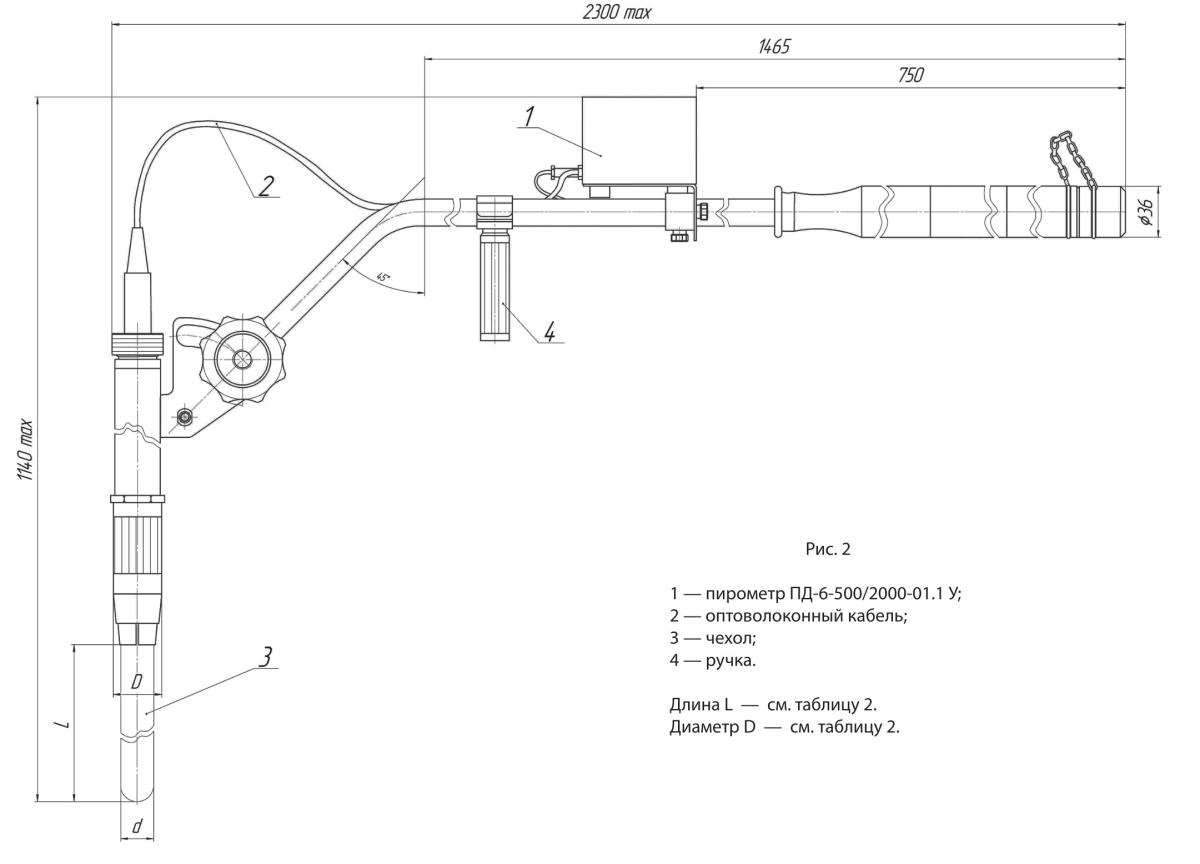

ИКТП состоит из (см. рис. 2):

1 — пирометр ПД-6-500/2000-01.1 У;

2 — оптоволоконный кабель;

3 — чехол;

4 — ручка.
