Высокопроизводительный регулируемый криостат КР-80

Цена и срок изготовления
по запросу

предназначен для нагрева и охлаждения датчиков температуры (термопар и термометров сопротивления), ртутных, спиртовых и др.термометров при поверке и градуировке в лабораторных условиях.

|  МКСН.702232.001 ТУ





В качестве теплоносителя используется этиловый спирт.

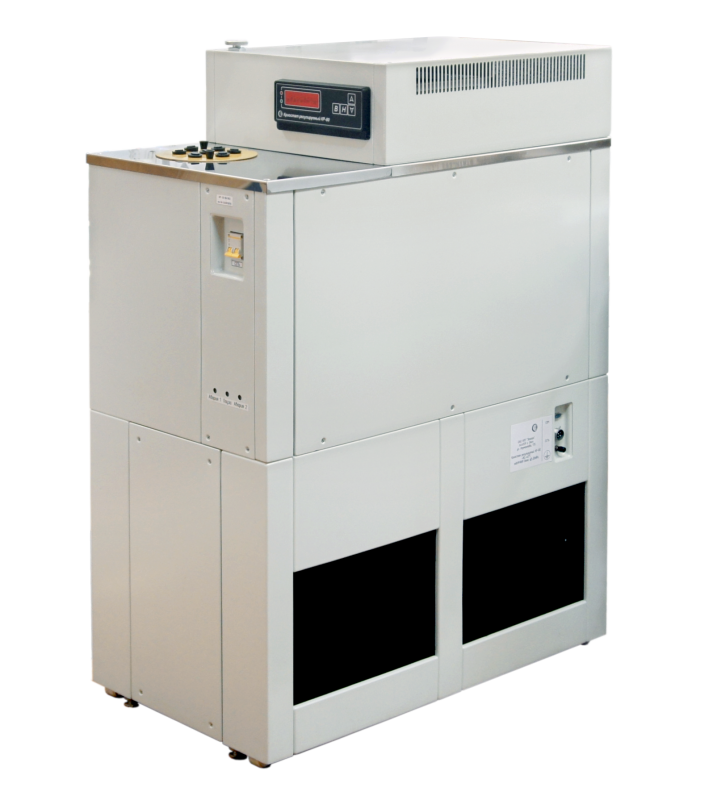

 Высокопроизводительный регулируемый криостат КР-80 выполнен в металлическом корпусе, внутри которого расположен резервуар.

В резервуар заливается теплоноситель (около 10 кг) — спирт этиловый ректификованный. Внутри резервуара находится цилиндр, в котором организован термостатированный объем. Для улучшения характеристик криостата теплоноситель в резервуаре непрерывно перемешивается. В термостатированном объеме теплоноситель движется снизу вверх. Уровень теплоносителя считается нормальным, если теплоноситель переливается через верхний край насадки. Разница уровней теплоносителя внутри насадки и снаружи при перемешивании не должна превышать 40 мм.

На верхней поверхности корпуса криостата расположено отверстие для доступа в рабочий объем криостата. Для установки поверяемых средств измерения разных типов в криостат используется крышка с отверстиями, для установки стеклянных термометров – кассета. Кассета устанавливается на специальную насадку для поднятия столба теплоносителя выше края резервуара.

В конструкции криостата использованы два полугерметичных холодильных агрегата. Один агрегат работает на фрионе R404, а второй на фрионе R23. Оба фриона экологически безопасны и не представляют угрозы для здоровья человека. Холодильные агрегаты не регулируется и работают постоянно, а требуемая температура устанавливается и поддерживается нагревателями.

Высокопроизводительный регулируемый криостат КР-80 имеет защиту: при утечке фреона не включается.

В высокопроизводительном регулируемом криостате КР-80 предусмотрена система поддержания уровня теплоносителя.

Рекомендуется размещать высокопроизводительный регулируемый криостат КР-80  в помещениях, где отсутствуют перемещения воздушных масс (сквозняки).

В случае нагрева теплоносителя выше 50 оС предусмотрено аварийное отключение питания криостата.

Сливная трубка для слива теплоносителя расположена в нижней части корпуса спереди.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КР-80

Диапазон воспроизведения температур, °С

-80…+40

Теплоноситель

спирт

Одновременно поверяется:

- термопар или термометров сопротивления

6

- ртутных, спиртовых термометров

до 13

Рабочий объем криостата, мм, не менее

Ø110х300

Максимальная глубина погружения датчика, мм

300

Неравномерность температуры в рабочем объеме криостата на глубине от 10 до 300 мм, °С

- в диапазоне от -80 до 60,01°С, не более

- в диапазоне от -60 до +40°С, не более





0,03

0,01

Нестабильность заданной температуры за 30 мин, °С, не более

±0,02

Время выхода на температурный режим, ч, не более

2,5

Вид индикации

цифровая светодиодная

Разрешающая способность индикации, °С

0,01

Дискретность задания требуемой температуры, °С

0,01

Вид климатического исполнения по ГОСТ 15150-69

УХЛ 4.1

Связь с ЭВМ

RS-232

Температура окружающего воздуха, °С

20±5

Питание

220В; 50Гц

Максимальная потребляемая мощность, кВт, не более

4,5

Габаритные размеры, мм, не более

950х510х1300

Масса криостата без теплоносителя, кг

160

ПО ОТДЕЛЬНОЙ ЗАЯВКЕ:

  • Программное обеспечение 643.02566540.00019-01 "Termocontrol".



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«Криостат регулируемый КР -80»



КОМПЛЕКТНОСТЬ:



КОМПЛЕКТНОСТЬ:

Кол-во

Криостат регулируемый КР -80

1 шт

Кабель ХТ1 ДДШ6.644.004

1 шт

Кабель ДДШ6.644.033

1 шт

Спирт этиловый 15 кг Сертификат соответствия на спирт

1 экз

Кассета ДДШ6.212.004

1 шт

Плата ДДШ 6.670.002

1 шт

Насадка МКСН.713111.002

1 шт

Насадка МКСН.713111.003

1 шт

Заглушки с отверстиями под датчики диаметром:

4 мм (МКСН.716111.003-01)

6 мм (МКСН.716111.003-02)

8 мм (МКСН.716111.003-03)

10 мм (МКСН.716111.003-04)



7 шт

7 шт

7 шт

7 шт

Заглушка без отверстия МКСН.716111.003

7 шт

Пассик ДДШ 8.844.001 1 шт Руководство по эксплуатации МКСН. 702232.001 РЭ

1 экз

Паспорт МКСН. 702232.001 ПС

1 экз

Крышка МКСН 301251.005

1 шт
