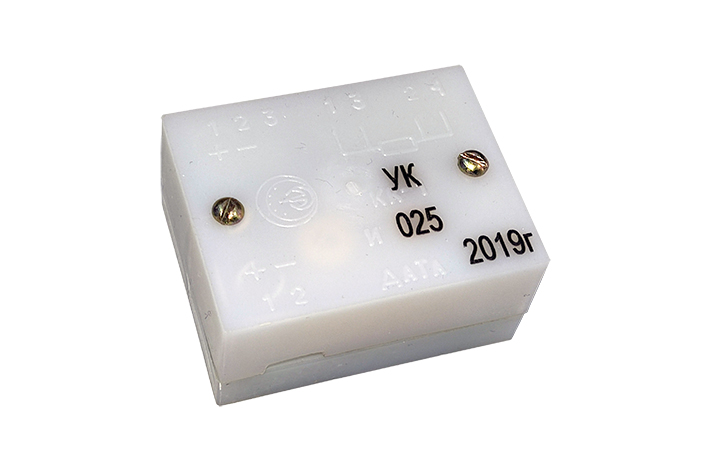

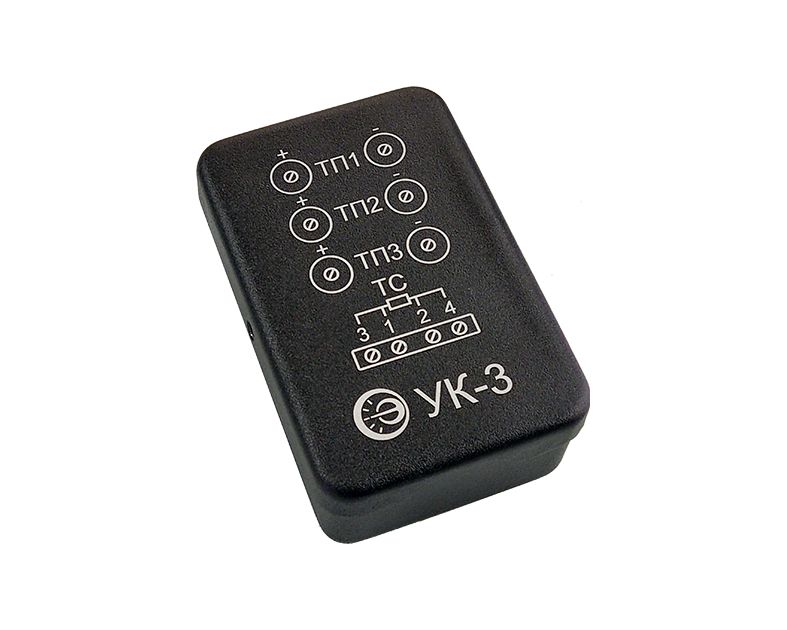

Устройства компенсации УК, УК-3
предназначены для измерения температуры холодных концов термопар с целью автоматической компенсации их термо-ЭДС.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
УК |
УК-3 |
Тип датчика температуры холодных концов термопар |
ТСМ (50М; W100=1,4280), класс В, 4-х проводное включение |
ТСМ (50М; W100=1,4280), класс В, 4-х проводное включение |
Количество подключаемых термопар |
1 |
3 |
Погрешность измерения температуры холодных концов термопар в диапазоне температур 0...40°С, °С, не более |
±0,4 |
±0,4 |
Входит в состав изделий |
БУ-7-4, БУ-7-7 |
БУ-7-0, БУ-7-2, ПРТ 50-700 |
Устройства компенсации используютcя совместно с измерителями и регуляторами температуры и в других случаях, когда возникает необходимость
получения данных о температуре холодных концов термопар.
К устройствам компенсации УК, УК-3 можно подключить одну или три термопары соответственно.

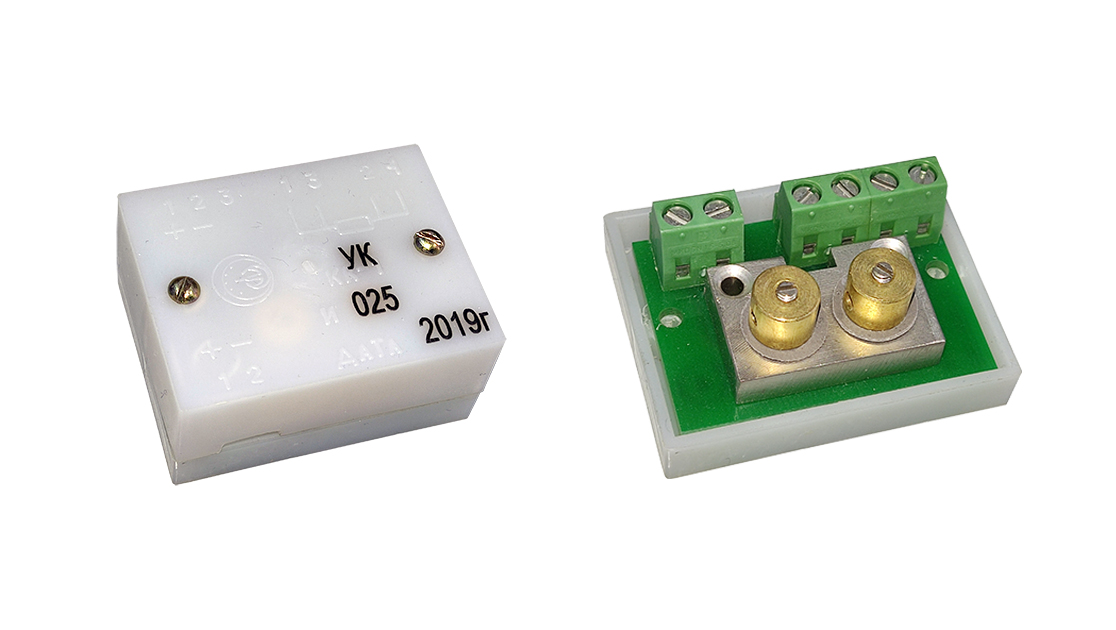

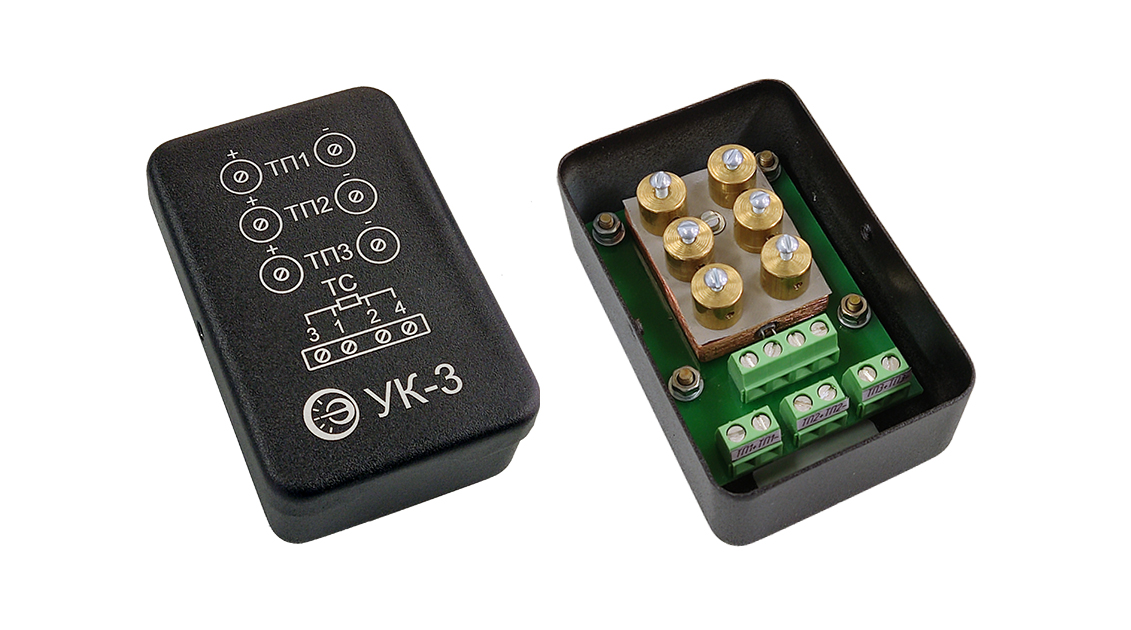

Устройства компенсации имеют прямоугольные корпуса, в которых размещены выравнивающие блоки из меди с зажимами для концов термопар, а также платы из стеклотекстолита с зажимами для проводов, соединяющих устройства компенсации с вторичными приборами. Устройства компенсации содержат датчики температуры холодных концов термопар, размещенные внутри выравнивающих блоков.
