Термопреобразователи сопротивления платиновые ТСП 9714 и медные ТСМ 9714

Цена и срок изготовления
по запросу

для измерения температуры жидких, газообразных и сыпучих веществ;
для работы в составе цифровых измерителей температуры разработки АО НПП «Эталон».

| ТУ 4211-093-02566540-2011

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ТСП 9714	ТСМ 9714
диапазон измеряемых температур, °C	-60…+600*	-60…+200*
номинальная статическая характеристика (НСХ)	50П	50М
класс допуска	В
время термической реакции, с	6
степень защиты от пыли и воды	IP54
материал защитной арматуры	12Х18Н10Т
номинальное значение α, °Cˉ¹; (W₁₀₀)	0,00391	0,00428
диапазон условных давлений, МПа	0,4
устойчивость к вибрации	L3
вид климатического исполнения	У2, Т2
масса, кг, не более	0,128...0,22		0,128...0,29
средняя наработка до отказа, ч, не менее	100 000
* см. таблицы конструктивных исполнений

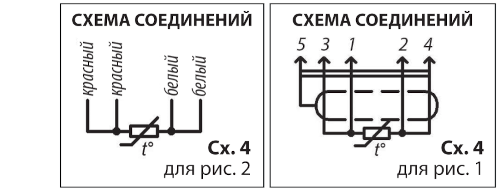

Схема 4 для рисунка 1 и 2

Тип соединителя по рис.1 - ОНЦ - ВГ - 4 - 5/16 - В

Поле для сертификатов:

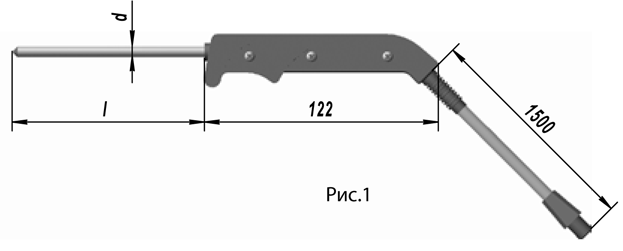

Рис.1

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	l, мм	d, мм	Диапазон измеряемых температур, °С	Масса, кг
ТСП 9714
-00	200	4	-60…+400	0,158
-01	250	4		0,165
-02	320	5		0,182
-03	400	5		0,190
-04	500	6	-60…+600	0,230
-05	630			0,250
-06	800			0,277
-07	1000			0,320
ТСМ 9714
-18	200	4	-60…+180	0,158
-19	250	4		0,165
-20	320	5		0,182
-21	400	5		0,190
-22	500	6	-60…+200	0,230
-23	630			0,250
-24	800			0,277
-25	1000			0,320

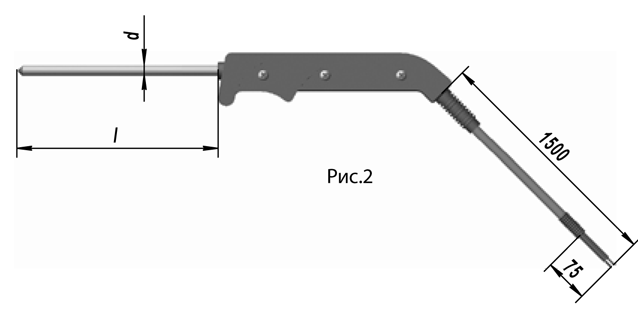

Рис.2

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ	l, мм	d, мм	Диапазон измеряемых температур, °С	Масса, кг
ТСП 9714
-00	200	4	-60…+400	0,128
-01	250	4		0,135
-02	320	5		0,152
-03	400	5		0,160
-04	500	6	-60…+600	0,200
-05	630			0,220
-06	800			0,247
-07	1000			0,290
ТСМ 9714
-18	200	4	-60…+180	0,128
-19	250	4		0,135
-20	320	5		0,152
-21	400	5		0,160
-22	500	6	-60…+200	0,200
-23	630			0,220
-24	800			0,247
-25	1000			0,290

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

«ТСП 9714-01 ТУ 4211-093-02566540-2011»
